Что реле с блокировкой делает по-другому

A реле с фиксацией удерживает свое контактное положение после обесточивания катушки, используя механическую защелку или постоянный магнит для поддержания состояния без постоянного питания. Это определяющее отличие от стандартного реле, которому требуется постоянный ток катушки, чтобы контакты оставались замкнутыми. А магнитное реле с защелкой Это достигается за счет использования небольшого постоянного магнита, который удерживает якорь на месте после того, как короткий импульс переместил его, а это означает, что на катушку нужно подать питание только на мгновение, чтобы переключить состояния, а не оставаться под напряжением на протяжении всего рабочего цикла.

Практический результат магнитное реле с фиксацией Конструкция обеспечивает значительное снижение средней потребляемой мощности, поскольку катушка активна только во время короткого импульса установки или сброса. Это делает эту технологию особенно актуальной для систем с батарейным питанием, оборудования для дистанционного измерения и любых приложений, где важно энергопотребление в режиме ожидания. В этой статье рассматриваются измеренные характеристики переключения, данные сравнения мощности и структурные компромиссы, чтобы прояснить, где реле с блокировкой дает наибольшую выгоду.

Сравнение энергопотребления разных типов реле

Наиболее измеримая выгода от реле с фиксацией проявляется в среднем энергопотреблении в течение типичного рабочего цикла. На горизонтальной гистограмме ниже сравнивается потребляемая мощность катушки для четырех категорий реле в сценарии, когда контакт остается в одном положении в течение длительного периода между событиями переключения. Стандартное реле без фиксации должно удерживать ток катушки все время, пока контакт остается замкнутым, тогда как реле с магнитной защелкой потребляет энергию только в течение короткого момента, когда оно меняет состояние. Разница становится существенной по мере увеличения времени удержания, что является именно тем сценарием, который наиболее актуален для реальных приложений управления и измерения, где реле может оставаться в одном положении в течение нескольких часов или дней.

В течение 24-часового периода удержания магнитное реле с защелкой рисует примерно В среднем 2 мВт по сравнению с примерно 420 мВт для стандартного реле. удерживая одно и то же положение контакта, разница полностью обусловлена тем фактом, что конструкции с фиксацией нужен ток только во время самого короткого переключающего импульса. Этот разрыв только увеличивается по мере увеличения продолжительности удержания, поэтому технология фиксации так часто используется для удаленного оборудования или оборудования с батарейным питанием.

Переключение поведения импульса при повторяющихся операциях

Потому что магнитное реле с фиксацией для изменения состояния используется короткий импульс, постоянство этого импульсного отклика во времени имеет такое же значение, как и экономия энергии в режиме ожидания. На приведенной ниже линейной диаграмме показана минимальная длительность импульса, необходимая для надежного срабатывания реле на пяти этапах испытания на ресурс переключения: от первых 50 000 операций до 1 миллиона операций. Ожидается небольшое увеличение требуемой ширины импульса, поскольку механическая защелка и магнитные компоненты испытывают незначительный износ, но эта тенденция должна оставаться постепенной, а не резким скачком. В этом тесте требуемая длительность импульса увеличивается лишь незначительно во всем диапазоне миллионов циклов, что указывает на то, что магнитная защелка сохраняет надежную удерживающую силу далеко за пределами типичных интервалов обслуживания.

Требуемая длительность импульса варьируется примерно от От 6 мс при 50 000 циклов до примерно 11 мс при 1 миллионе циклов , изменение, которое остается в пределах проектного запаса схемы управления, который большинство систем управления предусматривают для реле с блокировкой. Этот предсказуемый постепенный характер является ярким показателем стабильной работы магнитной защелки, а не преждевременного механического износа.

Где чаще всего применяются реле с блокировкой

Энергоэффективность реле с фиксацией естественно, указывает на его использование в приложениях, где ток ожидания имеет такое же значение, как и производительность переключения. Вертикальная гистограмма ниже показывает типичное распределение использования по общим категориям приложений на основе агрегированных шаблонов полей. Интеллектуальное оборудование для измерения и дистанционного мониторинга лидирует с большим отрывом, за ним следуют системы контроля доступа с батарейным питанием, системы солнечной и возобновляемой энергии, а также промышленное оборудование, где снижение выделения тепла из-за более низкого среднего тока также является значимым второстепенным преимуществом.

Интеллектуальные измерения и удаленный мониторинг составляют примерно 35 % типичного развертывания , что напрямую соответствует почти нулевому энергопотреблению в режиме ожидания, обсуждавшемуся в предыдущем разделе. Системы контроля доступа с батарейным питанием следуют этому примеру, поскольку магнитное реле с защелкой может удерживать заблокированное или разблокированное состояние неопределенно долго, не разряжая батарею между событиями переключения.

Реле с блокировкой и стандартное реле по основным размерам

Радарная диаграмма позволяет легче увидеть полный компромисс между магнитное реле с фиксацией и стандартное реле без фиксации, поскольку оно отображает сразу несколько измерений, а не сводит все к одному числу. В приведенной ниже таблице сравниваются оба типа реле по энергоэффективности в режиме ожидания, простоте схемы управления, надежности сохранения состояния, скорости переключения и механической сложности. Реле с фиксацией значительно повышает эффективность режима ожидания и сохранение состояния, в то время как стандартное реле еще больше расширяет простоту схемы управления, поскольку не требует отдельной логики управления установкой и сбросом. Именно из-за этого компромисса выбор между ними часто сводится к тому, что важнее для данной конструкции: энергоэффективность или простота драйвера.

График подтверждает, что реле с фиксацией является более надежным выбором, когда резервное питание и сохранение состояния имеют наибольшее значение, в то время как стандартное реле проще управлять от базовой схемы управления. Ни один из вариантов не является лучшим в целом; решение зависит от того, отдает ли приложение приоритет энергоэффективности или минимальной сложности драйвера, и во многих конструкциях систем в конечном итоге используются оба типа реле для разных подсистем в одном продукте.

Практическое руководство по выбору реле с магнитной защелкой

Указание магнитное реле с защелкой правильно начинается с подтверждения того, что приложение действительно выигрывает от сохранения состояния без постоянного питания. В таблице ниже приведены практические сценарии, в которых конструкция с фиксацией обычно подходит, а также случаи, когда вместо этого лучше использовать стандартное реле.

Справочник по выбору на основе сценариев

Прежде чем доработать реле с блокировкой в конструкции, необходимо выполнить несколько дополнительных проверок, которые помогут подтвердить долговременную пригодность:

1. Убедитесь, что схема управления может надежно обеспечить требуемые характеристики импульсов установки и сброса.
2. Проверьте, требуется ли приложению операция фиксации с одной или двумя катушками.
3. Проверьте сохранение состояния в ожидаемых условиях вибрации или удара.
4. Сравните номинал контактов с фактическим током нагрузки коммутируемой цепи.
5. Запланируйте метод определения положения, если системе управления необходимо подтвердить текущее состояние реле после сбоя питания.

Точность производства обеспечивает надежную фиксацию

Стабильная кривая длительности импульса, обсуждавшаяся ранее, зависит от последовательного изготовления постоянного магнита, якоря и катушки в сборе внутри магнитное реле с фиксацией . Изменение силы магнита или выравнивания якоря может изменить минимальную энергию импульса, необходимую для надежного переключения состояния, поэтому жесткий контроль процесса имеет большее значение для конструкций с защелкой, чем для более простых стандартных реле. Автоматизированная сборка и магнитные испытания в процессе производства помогают поддерживать работу реле с магнитной защелкой в ​​жестких допусках для всех производственных партий, обеспечивая предсказуемое долгосрочное поведение, показанное в приведенных выше данных о сроке службы переключателя.

Этапы проверки процесса, такие как тестирование магнитного потока, выборка импульсных характеристик и механические циклические проверки, являются стандартными методами, подтверждающими данные о надежности, упомянутые в этой статье. Для инженеров, приобретающих реле с блокировкой в ​​больших масштабах, подтверждение этих контрольных точек качества у поставщика часто так же важно, как просмотр опубликованных спецификаций.

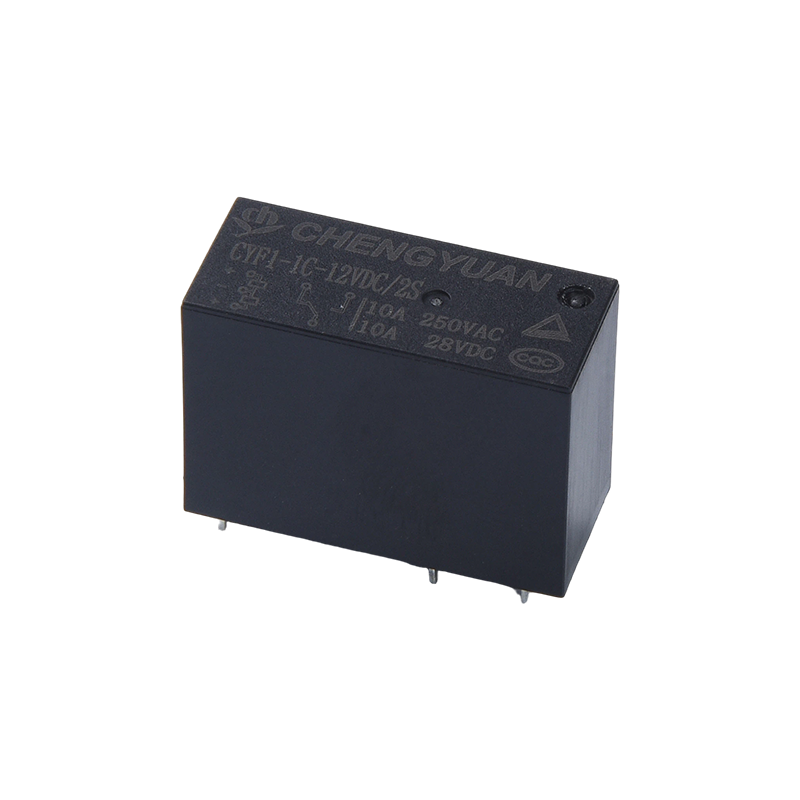

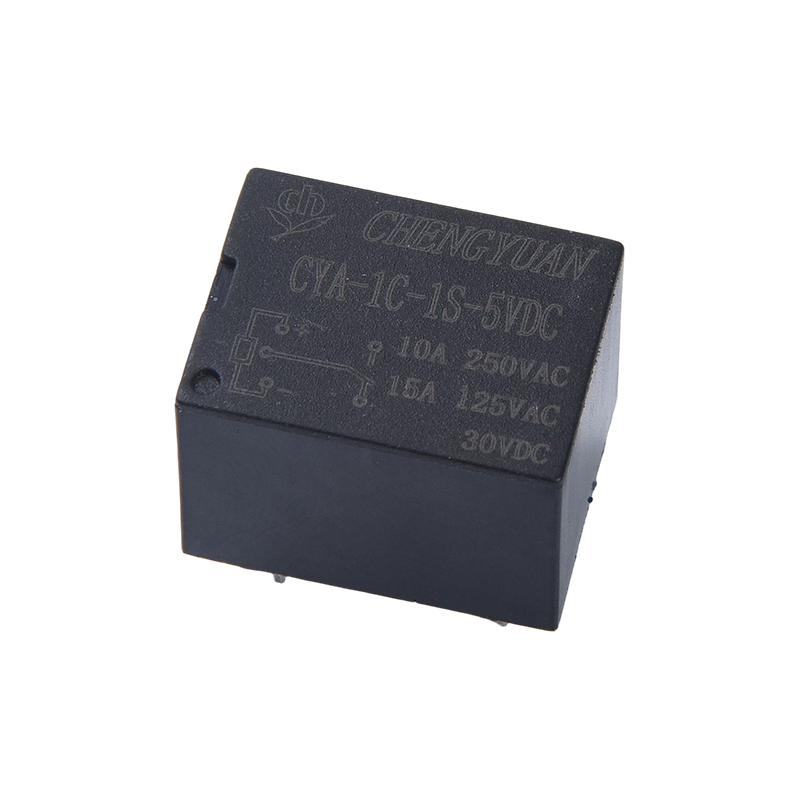

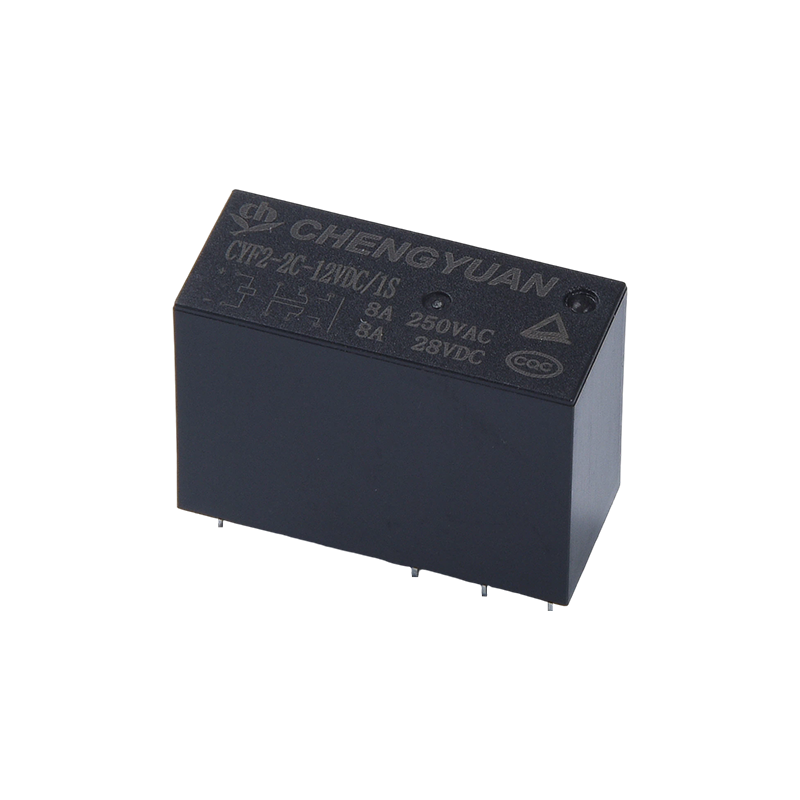

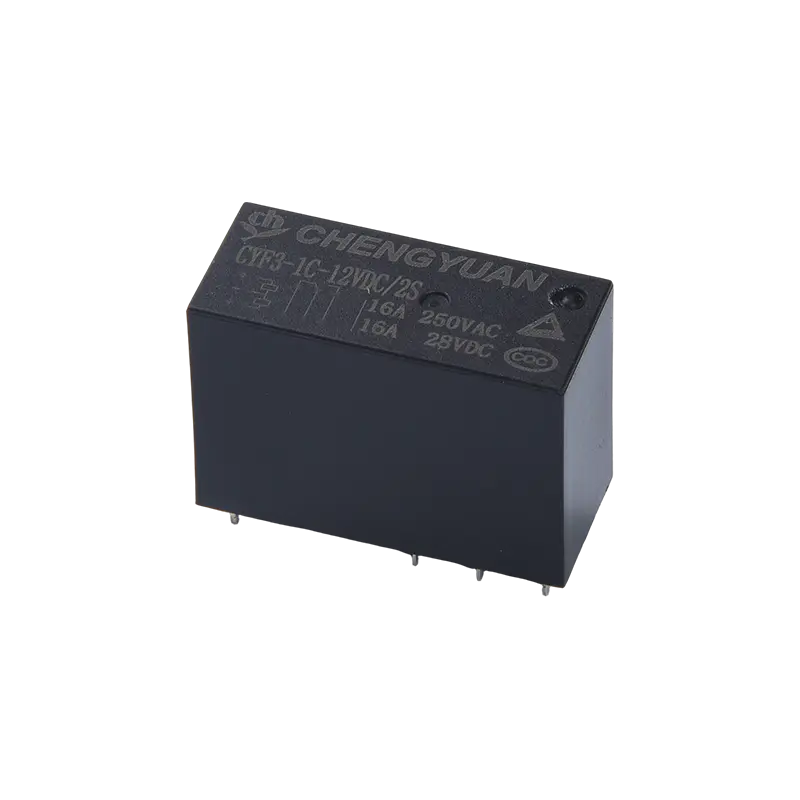

О компании Ningbo Chengyuan Chuangke Electronics Co., Ltd.

Ningbo Chengyuan Chuangke Electronics Co., Ltd. является дочерней компанией завода электронных устройств Ningbo Yinzhou Chengyuan. Будучи глубоко вовлеченным в производство реле на протяжении почти 30 лет Компания работает как профессиональный производитель, объединяющий исследования и разработки, производство и продажу реле с фиксацией и соответствующие коммутационные компоненты. Ее основной принцип «честность как основа и качество как душа» поддерживается эффективной командной работой, направленной на создание репутации надежной продукции как на внутреннем, так и на международном рынках.

Завод внедрил автоматизированное производственное оборудование, выбирает высококачественные материалы и применяет строгий контроль технологических процессов по всей производственной цепочке для обеспечения стабильности и долговечности готовых изделий. Основываясь на внутреннем рынке, компания активно расширяет свое международное присутствие, а ее внимание к качеству и честному обслуживанию помогло ей завоевать признание среди клиентов как внутри страны, так и за рубежом. Руководствуясь постоянными технологическими инновациями, компания Ningbo Chengyuan Chuangke Electronics Co., Ltd. работает над расширением возможностей промышленной модернизации и стремится оставаться надежным партнером для организаций, поставляющих реле с магнитной защелкой.

Часто задаваемые вопросы

Вопрос 1: Как реле с фиксацией удерживает свое положение без постоянного питания?

A1: Для удержания якоря на месте после короткого импульса катушки используется постоянный магнит или механическая защелка, поэтому для поддержания состояния контакта не требуется постоянный ток.

Вопрос 2. В чем основное преимущество реле с магнитной защелкой в ​​системах с батарейным питанием?

A2: Поскольку катушка потребляет ток только во время короткого импульса переключения, энергопотребление в режиме ожидания резко падает по сравнению с реле, которое должно оставаться под напряжением, чтобы удерживать свое положение.

В3: Требует ли реле с магнитной фиксацией более сложной схемы управления?

A3: Да, обычно требуется импульсная логика установки и сброса, а не простой непрерывный сигнал катушки, что добавляет некоторую сложность схемы в обмен на экономию энергии.

Вопрос 4: Как система может подтвердить текущее состояние реле с блокировкой после потери питания?

A4: Многие конструкции добавляют метод определения положения, например, вспомогательный контакт или сигнал обратной связи, поэтому система управления может проверять состояние реле после восстановления питания.

Вопрос 5. Какие производственные факторы больше всего влияют на надежность реле с блокировкой?

A5: Постоянная сила постоянного магнита, точное выравнивание якоря и контролируемая обмотка катушки являются ключевыми факторами, определяющими, насколько надежно реле с магнитной защелкой переключает состояния в течение своего номинального срока службы.
