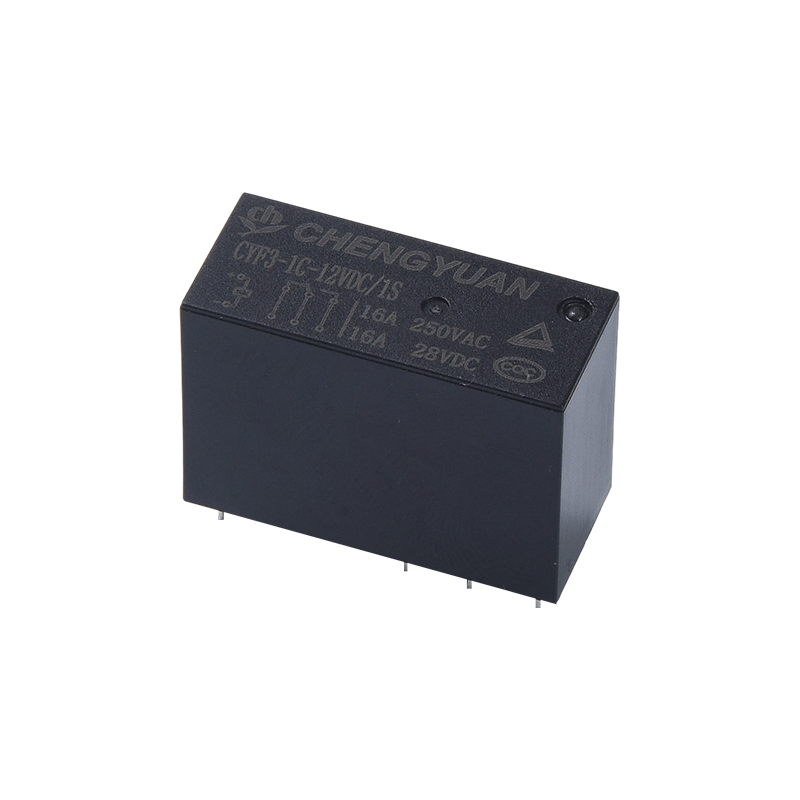

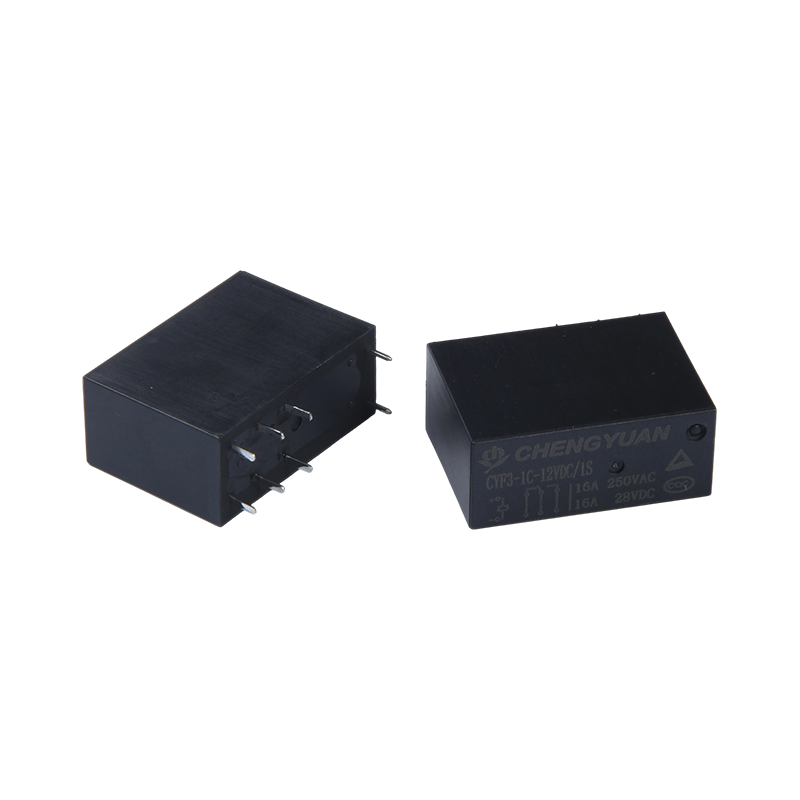

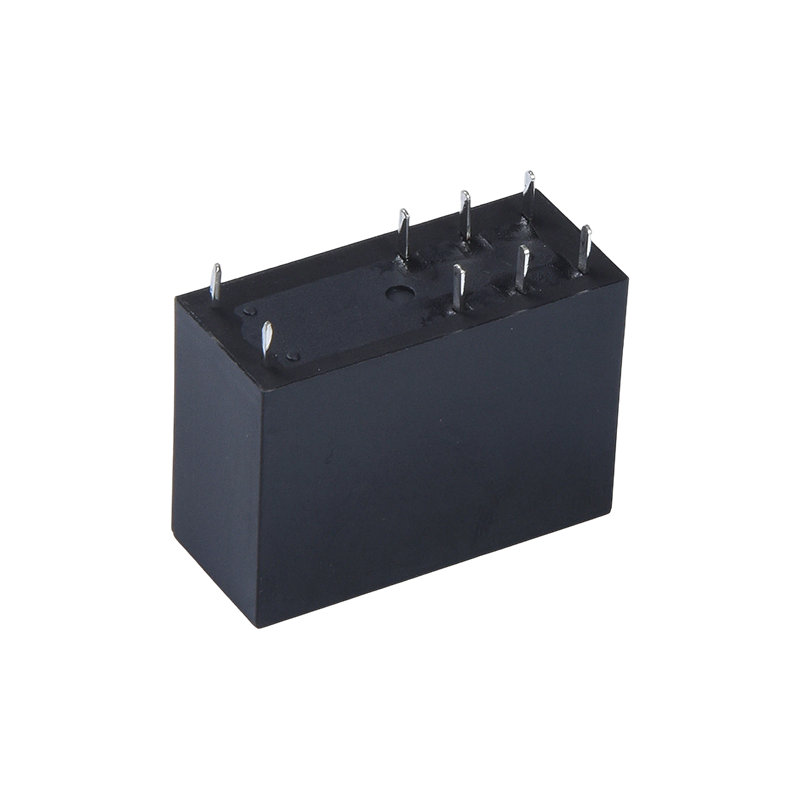

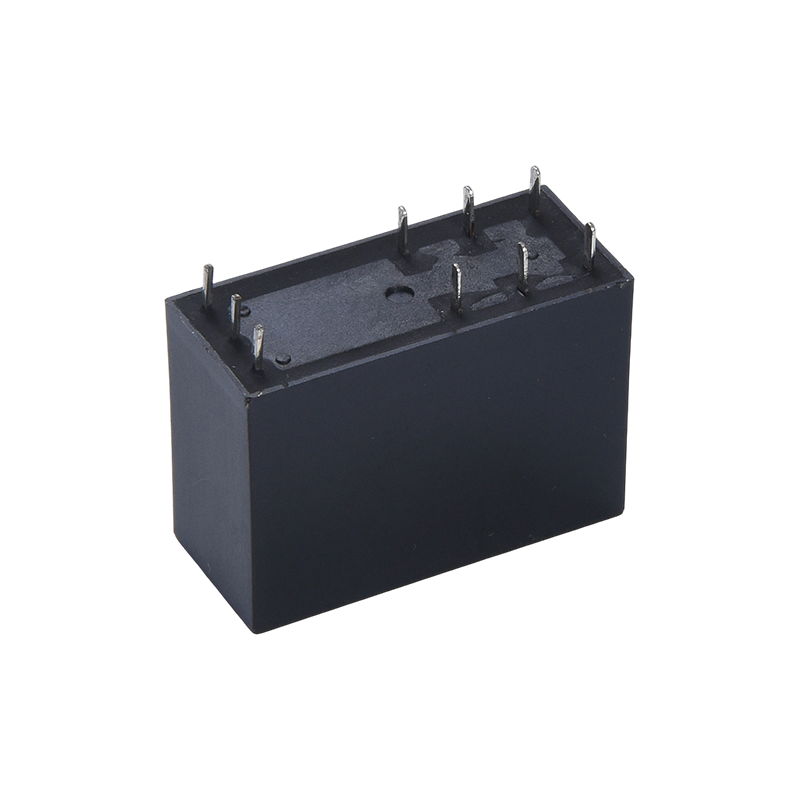

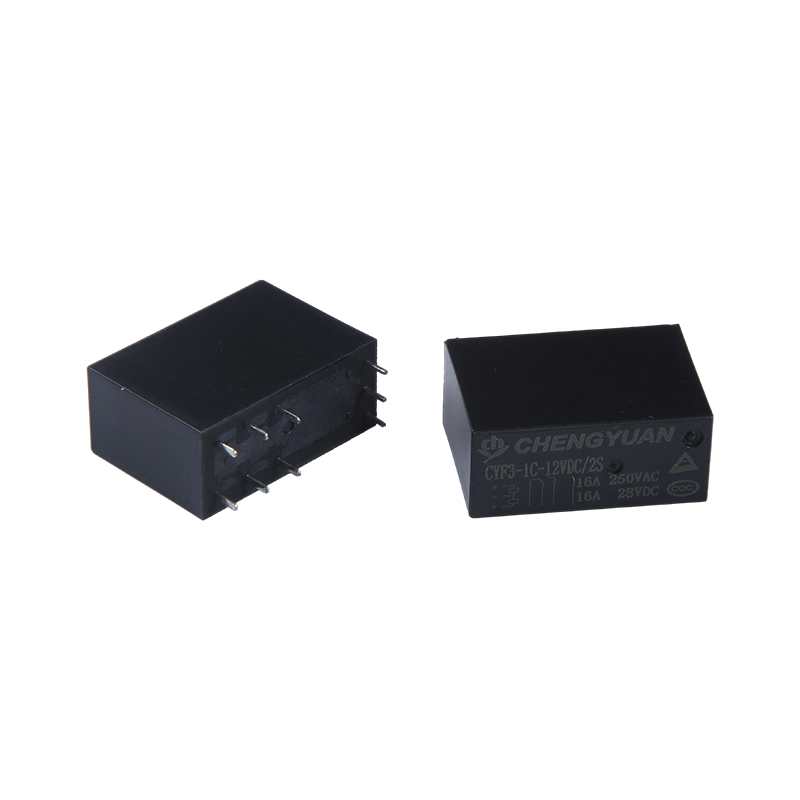

I. Структура продукта и особенности установки
1. Структура ядра: используется структура с магнитной фиксацией, гарантирующая сохранение текущего состояния даже после отключения питания со стороны управления, обеспечивая переключение с нулевой мощностью.
2. Характеристики установки: небольшой размер, подходит для сценариев установки с высокой плотностью размещения, эффективно экономит место на печатной плате;
3. Адаптируемость к автоматизированной сборке: конструкция конструкции совместима со стандартными процессами установки, что облегчает массовую сборку и повышает эффективность производства.
II. Применимые сценарии
1. Оборудование связи: подходит для коммутации цепей и управления различными устройствами связи, обеспечивая стабильную передачу сигнала;
2. Оборудование безопасности: подходит для мониторинга безопасности, систем сигнализации и другого охранного оборудования, обеспечивая безопасную работу благодаря высокой надежности и устойчивости к напряжению.
3. Офисное оборудование: используется для управления внутренними цепями офисного оборудования, такого как принтеры и копировальные аппараты;
4. Бытовая техника: подходит для управления нагрузкой и переключения цепей в бытовой технике, такой как кондиционеры и микроволновые печи.
III. Основные преимущества
1. Высокая нагрузочная способность: коммутационная способность контактов 17 А, подходит для управления оборудованием средней и высокой мощности, с более широким спектром применений;
2. Сопротивление высокому напряжению: сопротивление напряжению 5000 В, повышает безопасность в сложных схемах;
3. Гибкая установка: небольшой размер для установки высокой плотности, экономия внутреннего пространства;
4. Низкое энергопотребление и долгосрочное удержание. Магнитная фиксирующая конструкция обеспечивает переключение с нулевой мощностью и длительное сохранение состояния, снижая потребление энергии.
5. Авторитетная сертификация: сертифицированы TUV и CQC, что снижает риск сбоев и повышает надежность.
Контактные данные
| Тип | CYA |
| Контактный материал | Серебряный сплав |
| Контактное сопротивление | Макс. 100 мОм (при 1 А, 16 В постоянного тока) |
| Номинальная нагрузка (резистивная нагрузка) | 10А250В переменного тока |
| Макс. ток переключения | 15А |
| Макс. коммутируемое напряжение | 250 В переменного тока |
| Макс. коммутационная мощность | 2500ВА |
| Мин. коммутационная нагрузка | 6В 1А |
Характеристики
| Время работы (при номинальном напряжении катушки) | 8 мс Макс. (без диода) |
| Время выпуска | 5 мс Макс. (без диода) |
| Сопротивление изоляции | Мин. 1000 МОм (при 500 В постоянного тока) |
| Диэлектрическая прочность | Между открытыми контактами: 750 В переменного тока, 50/60 Гц в течение 1 минуты. |
| Между катушкой и контактом: 1500 В переменного тока, 50/60 Гц в течение 1 минуты. |
| Устойчивость к вибрации | Разрушительный | 10–55 Гц, при двойной амплитуде 1,5 мм |
| Функциональный | 10–55 Гц, при двойной амплитуде 1,5 мм |
| Ударостойкость | Функциональный | 10 Г мин. |
| Разрушительный | 10 Г мин. |
| Выносливость | Механическая долговечность (10800 операций в час) | 10 000 000 операций (при комнатной температуре) |
| Электрическая долговечность (360 операций в час) | 100 000 операций (при комнатной температуре) |
| Температура окружающей среды | -40℃~ 85℃(без конденсации) |
| Вес | Приблизительно 8,5 г |
Данные катушки (при 20 ℃)
| Номинальный напряжение (В постоянного тока) | Номинальный действующий текущий ±10% (мА) | Сопротивление катушки ±10%(Ом) | Номинальный operating власть | Рабочее напряжение (Макс.) | Напряжение отпускания (Мин.) | Макс. допустимое напряжение |
| 3 | 120 | 25 | Около 0,36 Вт | 75% от номинала напряжение | 5% от номинала напряжение | 130 % номинального напряжения |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |
Данные, показанные выше, являются первоначальными значениями. Не подавайте максимально допустимое напряжение на катушку более 10 минут, чтобы избежать перегрева катушки.

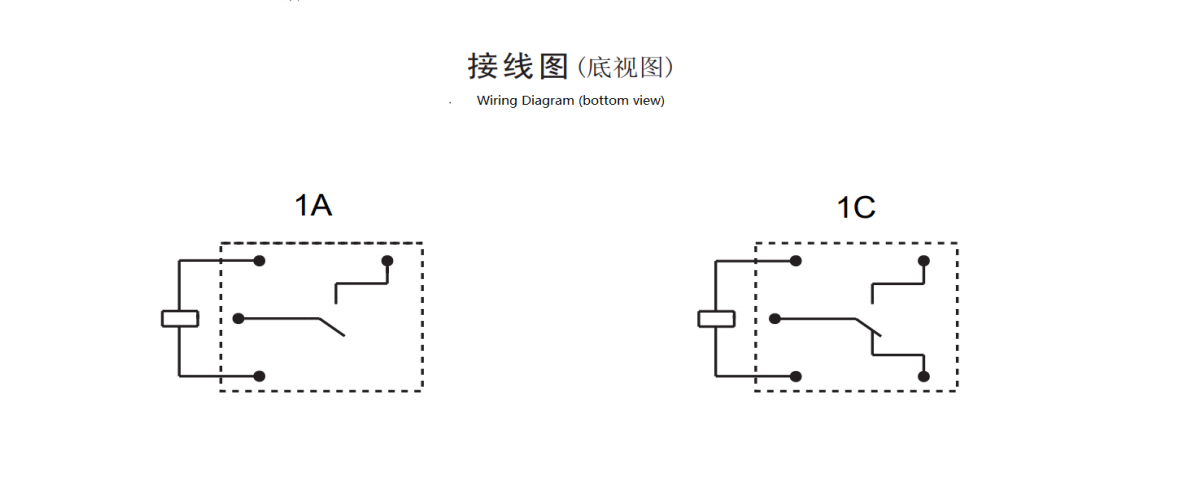

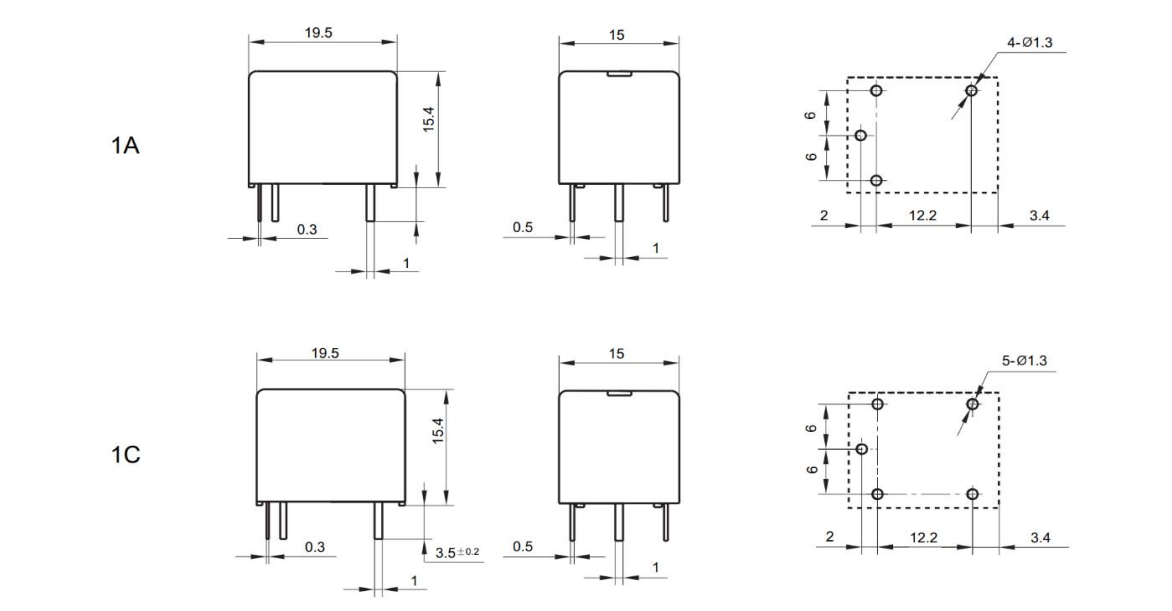

Габаритные размеры, схема подключения, расположение печатной платы (единица измерения: мм)

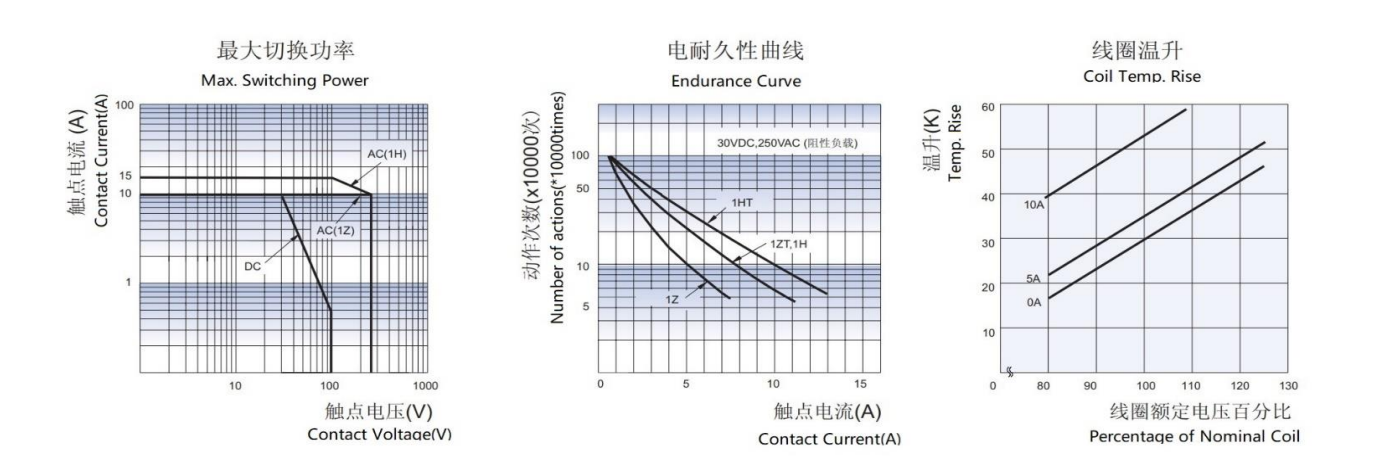

Характеристические кривые
CYA - 1 - C - 12 В постоянного тока - H - D - T - XX
1 2 3 4 5 6 7 8
1: Тип: CYA
2: Количество полюсов: 1-1 полюс
3: Схема контактов: C От C ; H От А ; Б От Б
4: Номинальное напряжение: 3,5,6,9,12,18,24,48 В постоянного тока.
5: Цвет корпуса: T-белый; H-Черный; L-синий 6: Мощность катушки: D-0,45 Вт L-0,36 Вт
7: Защитная конструкция: защищена S-флюсом,
SH – герметичного типа, можно мыть.
8: Специальный параметр: нулевой стандартный тип
Буква или цифра – особые требования
(1): Магнитозащищенные реле нельзя использовать в среде с такими загрязнителями, как H2S, SO2, NO2, пыль и т. д.
(2): Очистка водой или обработка поверхности не рекомендуется после сборки флюсового реле на печатной плате.
(3): Требования конкретного клиента (XX) будут оценены нашей компанией и затем отмечены характерными символами.
