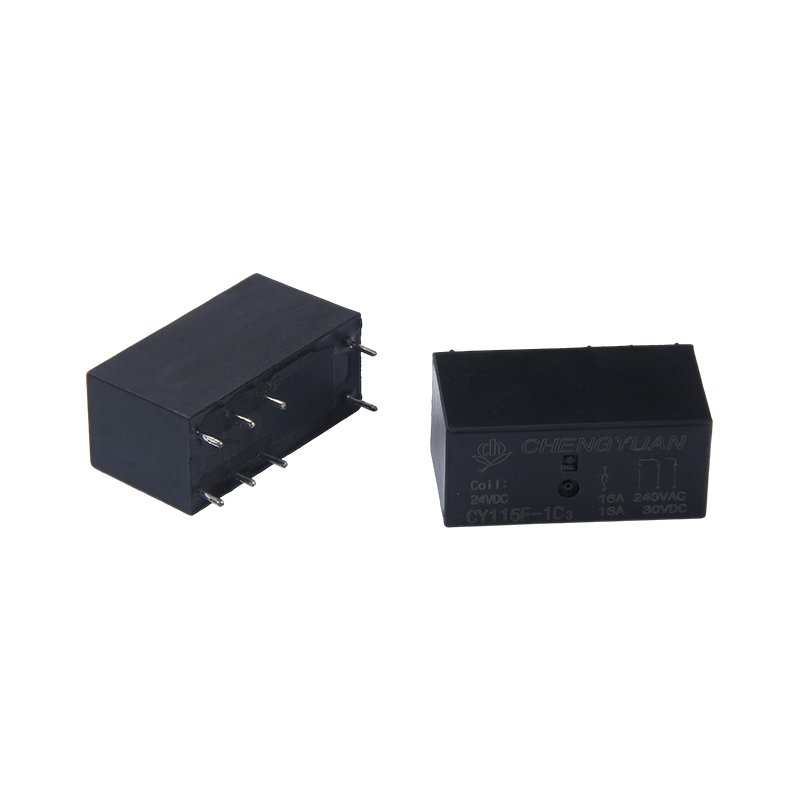

I. Преимущества
1. Адаптивность к высоким нагрузкам: возможность переключения сильноточных контактов на 16 А позволяет напрямую управлять нагрузками средней и высокой мощности без необходимости использования дополнительных схем усиления.
2. Высокая адаптируемость к окружающей среде: высокое сопротивление напряжению справляется с колебаниями напряжения в сложных условиях электросети, снижая риск поломки.
3. Высокая универсальность: широкий диапазон напряжения катушки и стандартная упаковка печатной платы обеспечивают совместимость с различными конструкциями промышленного оборудования, увеличивая возможность повторного использования продукта.

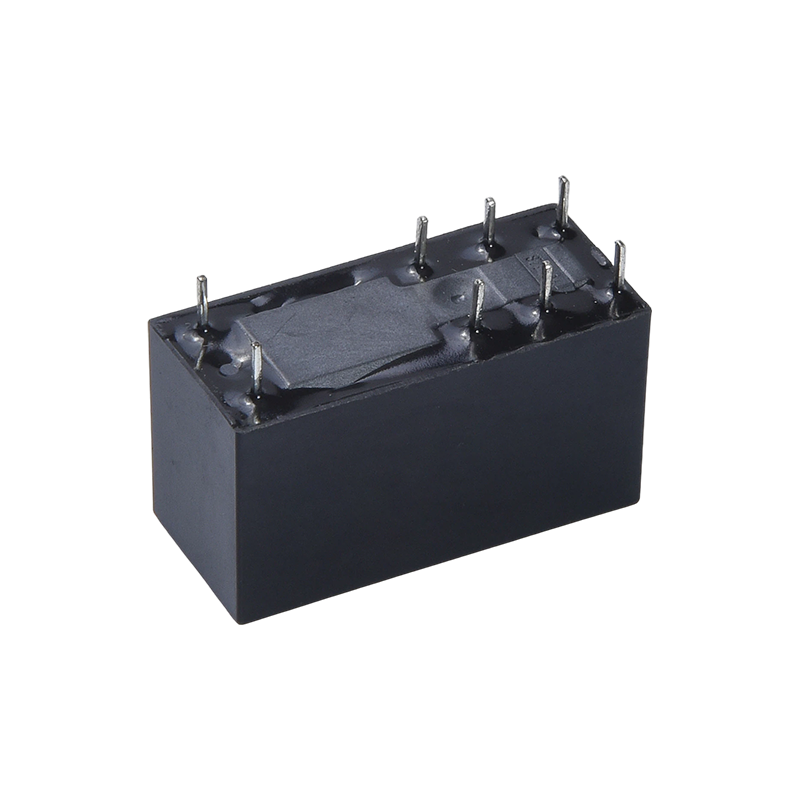

II. Структура продукта и особенности установки
1. Характеристики упаковки: используется 8-контактный корпус печатной платы с разумным расположением контактов, что облегчает автоматическую сварку и массовую сборку;
2. Компактный дизайн. Компактный размер отвечает требованиям плотной установки внутреннего оборудования, экономит место на печатной плате и способствует миниатюризации продукта.
3. Тип структуры: структура SPDT (однополюсная, двухходовая) обеспечивает четкую логику переключения, адаптируясь к различным потребностям коммутации цепей.
III. Применимые сценарии применения
1. Промышленное управление: подходит для управления двигателем, управления контакторами и переключения цепей в оборудовании промышленной автоматизации;
2. Бытовая техника: подходит для управления питанием и переключения нагрузки в бытовой технике высокой мощности, такой как кондиционеры, стиральные машины и холодильники;
3. Оборудование безопасности и электропитания. Применяется для управления коммутацией в системах мониторинга безопасности, источниках питания ИБП и преобразовании инверторных цепей;
4. Автомобильная электроника: может использоваться для управления нагрузкой вспомогательных электроприборов в автомобилях (требуется соответствие соответствующим характеристикам напряжения).
Контактные данные
| Тип | CY115F |
| Контактный материал | Серебряный сплав |
| Контактное сопротивление | Макс. 100 мОм (при 1 А, 6 В постоянного тока) |
| Номинальная нагрузка (резистивная нагрузка) | 16 А, 250 В переменного тока |
| Макс. ток переключения | 16А |
| Макс. коммутируемое напряжение | 277 В переменного тока |
| Макс. коммутационная мощность | 4432ВА |
| Мин. коммутационная нагрузка | 6В 1А |
| Характеристики |
| Время работы (при номинальном напряжении катушки) | 15 мс Макс. (без диода) |
| Время выпуска | 5 мс Макс. (без диода) |
| Сопротивление изоляции | Мин. 1000 МОм (при 500 В постоянного тока) |
| Диэлектрическая прочность | Между открытыми контактами: 1000 В переменного тока, 50/60 Гц в течение 1 минуты. |
| Между катушкой и контактом: 5000 В переменного тока, 50/60 Гц в течение 1 минуты. |
| Устойчивость к вибрации | Разрушительный | 10–55 Гц, при двойной амплитуде 1,5 мм |
| Функциональный | 10–55 Гц, при двойной амплитуде 1,5 мм |
| Ударостойкость | Функциональный | 10G Мин. |
| Разрушительный | 100 г мин. |
| Выносливость | Механическая долговечность (10800 операций в час) | 10000000 операций (при комнатной температуре) |
| Электрическая долговечность (360 операций в час) | 100000 операций (при комнатной температуре) |
| Температура окружающей среды | -40℃~ 85℃(без конденсации) |
| Вес | Прибл. 13,5 г |
| Номинальный напряжение (В постоянного тока) | Номинальный действующий текущий ±10% (мА) | Сопротивление катушки ±10% (Ом) | Номинальный operating Фауэр | Рабочее напряжение (Макс.) | Напряжение отпускания (Мин.) | Макс. допустимое напряжение |
| 5 | 80.00 | 62.5 | Около 0,4 Вт | 75% от номинала напряжение | 5% от номинала напряжение | 130 % номинального напряжения |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Данные, показанные выше, являются начальными значениями. Не подавайте максимально допустимое напряжение на катушку более чем на 10 минут, чтобы избежать перегрева катушки.

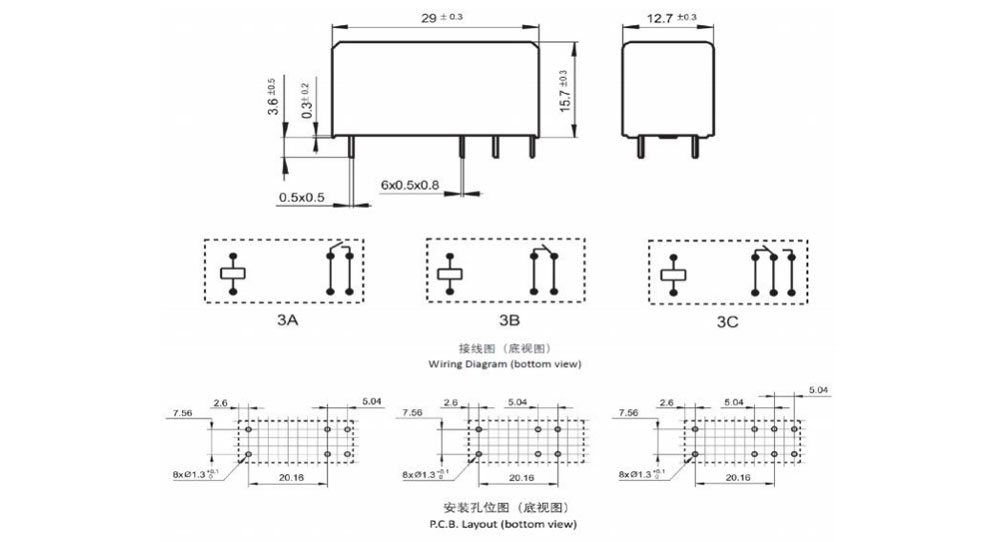

Габаритные размеры, схема подключения, расположение печатной платы (единица измерения: мм)

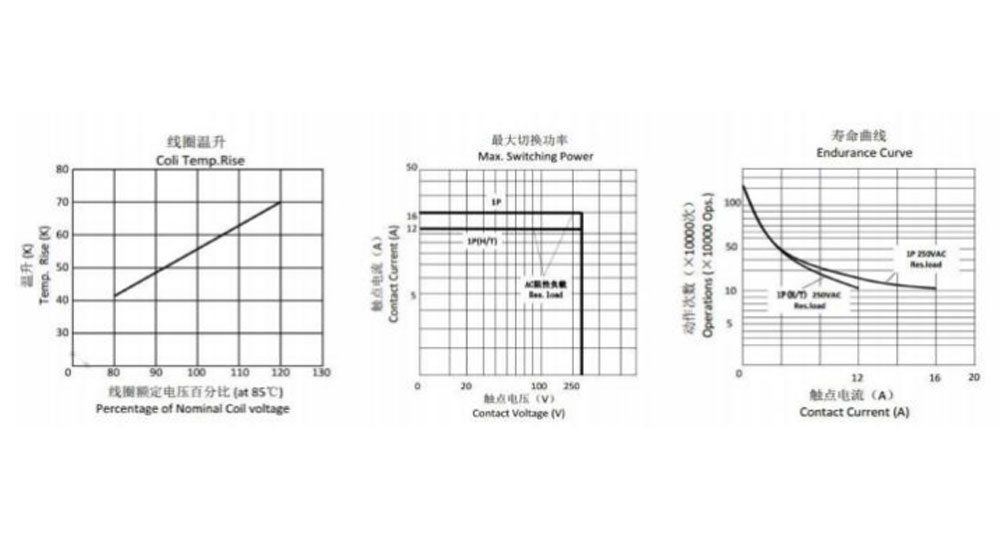

Характеристические кривые
Информация для заказа
CY115F - 1 - C - 12 В постоянного тока - B D XX
1 2 3 4 5 6 7 8
1: Тип: CY115F
2: Количество полюсов: 1-1 полюс
3: Схема контактов: A-форма ; Б-Форма Б; C-форма C
4: Номинальное напряжение: 5,6,9,12,18,24,48 В постоянного тока.
5: Цвет корпуса: B-черный
6: Мощность катушки: D-0,4 Вт.
7: Защитная конструкция: защищена S-флюсом,
SH- Герметичного типа, можно мыть.
8: Специальный параметр: Ноль-стандартный тип.
Буква или цифра – особые требования.
Магнитозащищенные реле нельзя использовать в среде с такими загрязнителями, как H2S, SO2, NO2, пыль и т. д.
Очистка водой или обработка поверхности не рекомендуется после того, как флюсозащищенные реле собраны на печатной плате.
Отказ от ответственности: спецификация предназначена только для справки. Технические характеристики могут быть изменены без предварительного уведомления.
Мы не смогли оценить всю производительность и все параметры для каждого возможного применения. Таким образом, пользователи должны быть в правильном положении для выбора
Подходящий продукт для собственного применения. Для герметичных реле после установки и очистки перед использованием откройте вентиляционное отверстие в корпусе. Если у вас возникнут какие-либо вопросы, свяжитесь с Chengyuan для получения технических услуг. Тем не менее, пользователь несет ответственность за определение того, какой продукт следует использовать.
