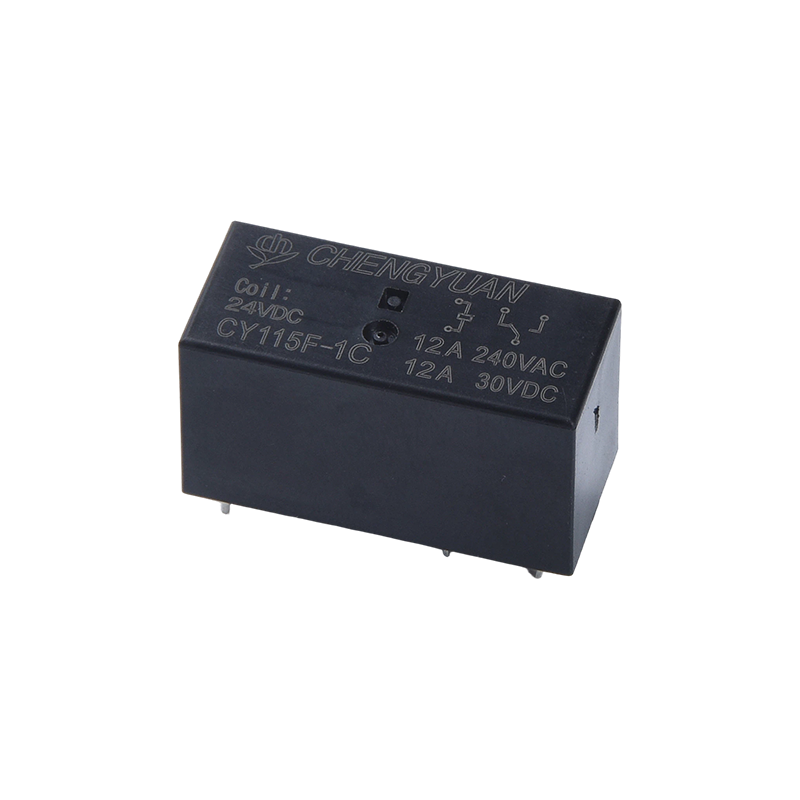

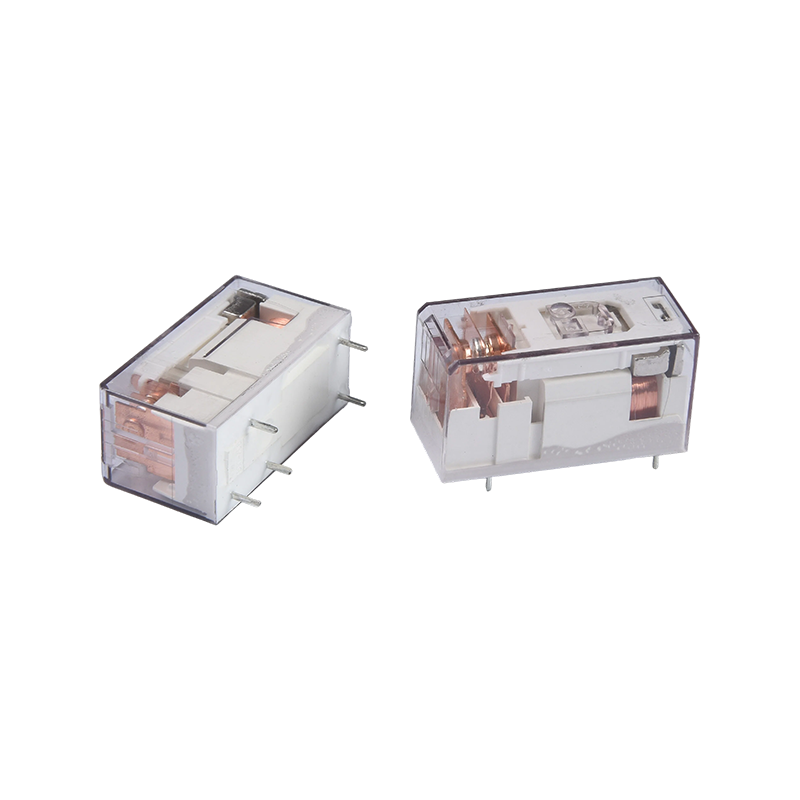

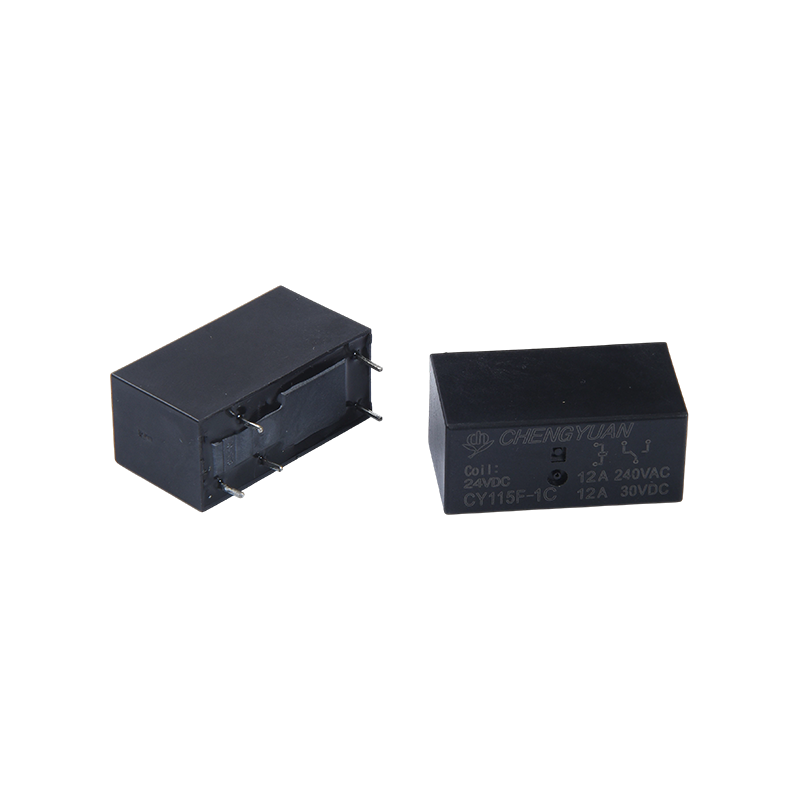

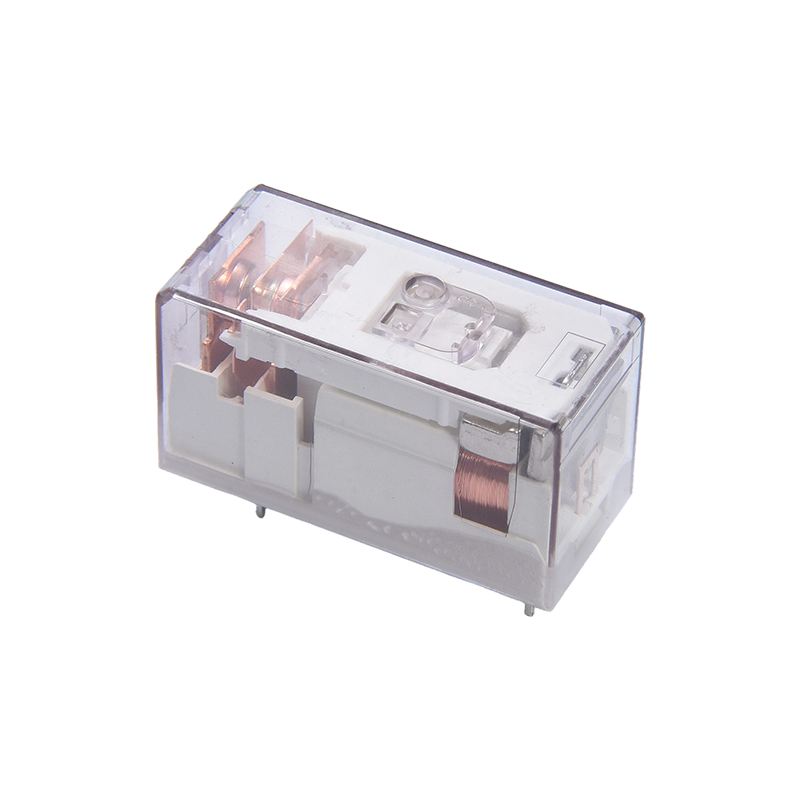

Преимущества продукта:
Высокая нагрузка, компактная конструкция: обеспечивает переключение контактов 12 А в небольшом реле на печатной плате, что экономит место для установки и подходит для компоновки плат с высокой плотностью размещения.
Широкая совместимость по напряжению катушки: катушка поддерживает широкий диапазон напряжений от 3 В постоянного тока до 230 В переменного/постоянного тока, что облегчает прямую интеграцию с системами с различным управляющим напряжением без дополнительного преобразования.
Мощная электрическая изоляция: выдерживаемое напряжение между контактом и катушкой составляет до 5000 В, что эффективно подавляет помехи и повышает безопасность и стабильность системы.
Ключевые особенности:
Контактная мощность: 12 А при 240 В переменного тока или 30 В постоянного тока, что обеспечивает управление питанием большинства бытовых приборов и промышленного оборудования.
Форма контакта: Доступны различные формы контактов (например, 1H, 1Z и т. д.), поддерживающие нормально разомкнутые, нормально замкнутые и переключаемые конфигурации цепей для гибких применений.
Эффективность вождения: типичное энергопотребление катушки составляет 0,4 Вт, низкое энергопотребление и чувствительный отклик.

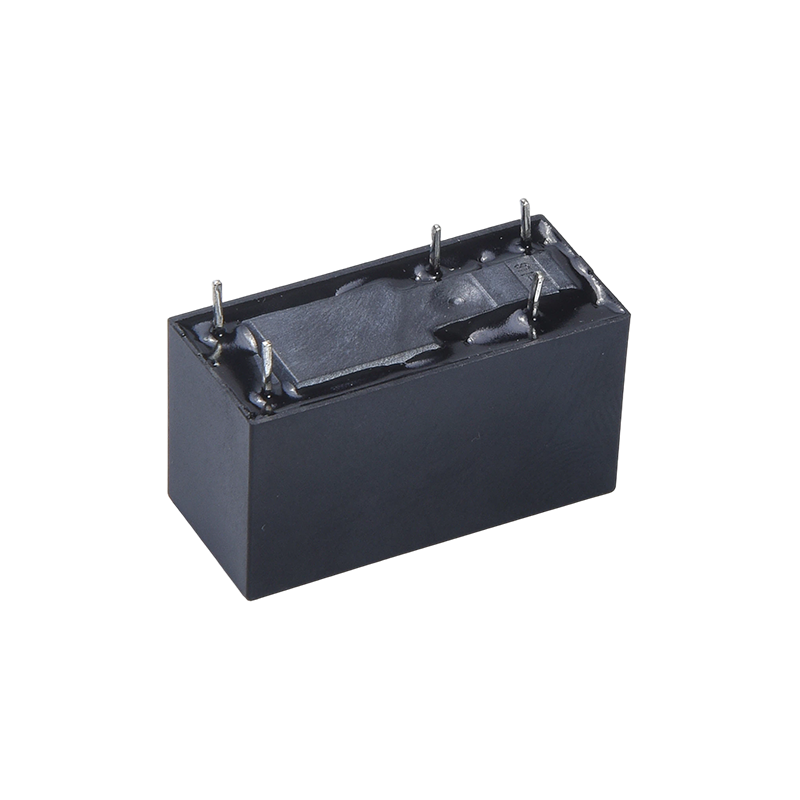

Конструкция контактов: стандартные 5-контактные контакты печатной платы для легкой пайки и автоматизированной установки.
Основные приложения:
Промышленная автоматизация: используется в модулях вывода ПЛК, контроллерах двигателей, драйверах электромагнитных клапанов и устройствах переключения питания оборудования.
Интеллектуальное управление: интегрировано в системы умного дома для управления мощными нагрузками, такими как кондиционеры, полы с подогревом, освещение и электрические шторы.
Управление энергопотреблением: применяется в источниках бесперебойного питания ИБП, солнечных инверторах, системах хранения энергии и другом новом энергетическом оборудовании для управления коммутацией цепей.
Изоляция оборудования: Обеспечивает электрическую изоляцию между стороной управления и стороной нагрузки, защищая низковольтные цепи управления.
Контактные данные
| Тип | CYF115F |
| Контактный материал | Серебряный сплав |
| Контактное сопротивление | Макс. 100 мОм (при 1 А, 6 В постоянного тока) |
| Номинальная нагрузка (резистивная нагрузка) | 12 А, 250 В переменного тока |
| Макс. ток переключения | 12А |
| Макс. коммутируемое напряжение | 277 В переменного тока |
| Макс. коммутационная мощность | 3342ВА |
| Мин. коммутационная нагрузка | 6В 1А |
| Характеристики |
| Время работы (при номинальном напряжении катушки) | 15 мс Макс. (без диода) |
| Время выпуска | 5 мс Макс. (без диода) |
| Сопротивление изоляции | Мин. 1000 МОм (при 500 В постоянного тока) |
| Диэлектрическая прочность | Между открытыми контактами: 1000 В переменного тока, 50/60 Гц в течение 1 минуты. |
| Между катушкой и контактом: 5000 В переменного тока, 50/60 Гц в течение 1 минуты. |
| Устойчивость к вибрации | Разрушительный | 10–55 Гц, при двойной амплитуде 1,5 мм |
| Функциональный | 10–55 Гц, при двойной амплитуде 1,5 мм |
| Ударостойкость | Функциональный | 10G Мин. |
| Разрушительный | 100 г мин. |
| Выносливость | Механическая долговечность (10800 операций в час) | 10000000 операций (при комнатной температуре) |
| Электрическая долговечность (360 операций в час) | 100000 операций (при комнатной температуре) |
| Температура окружающей среды | -40℃~ 85℃(без конденсации) |
| Вес | Прибл. 13,5 г |
| Данные катушки (при 20 ℃) |
| Номинальный напряжение (В постоянного тока) | Номинальный действующий текущий ±10% (мА) | Сопротивление катушки ±10%(Ом) | Номинальный operating власть | Рабочее напряжение (Макс.) | Напряжение отпускания (Мин.) | Макс. допустимое напряжение |
| 5 | 80.00 | 62.5 | Около 0,4 Вт | 75% от номинала напряжение | 5% от номинала напряжение | 130 % номинального напряжения |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Данные, показанные выше, являются первоначальными значениями. Не подавайте максимально допустимое напряжение на катушку более 10 минут, чтобы избежать перегрева катушки.

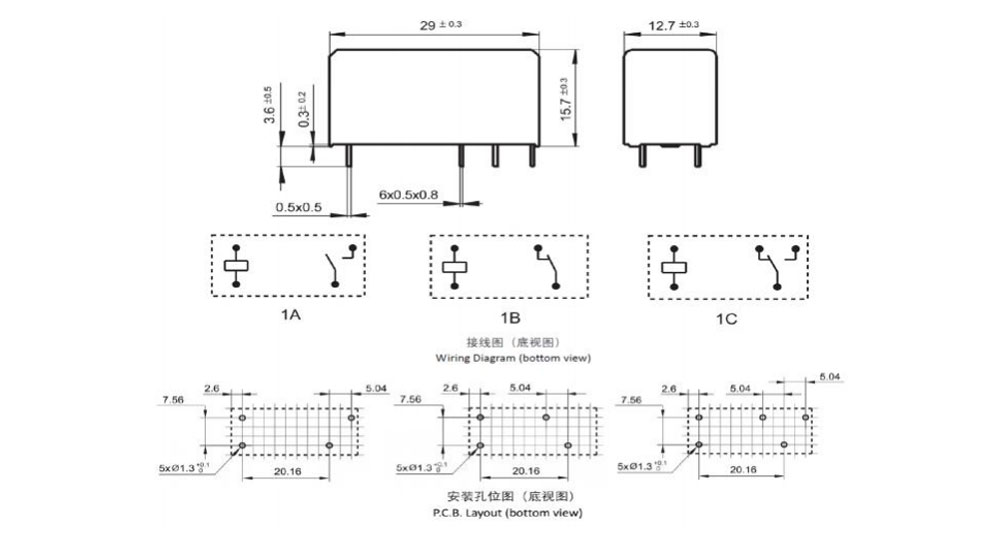

Габаритные размеры, схема подключения, расположение печатной платы (единица измерения: мм)

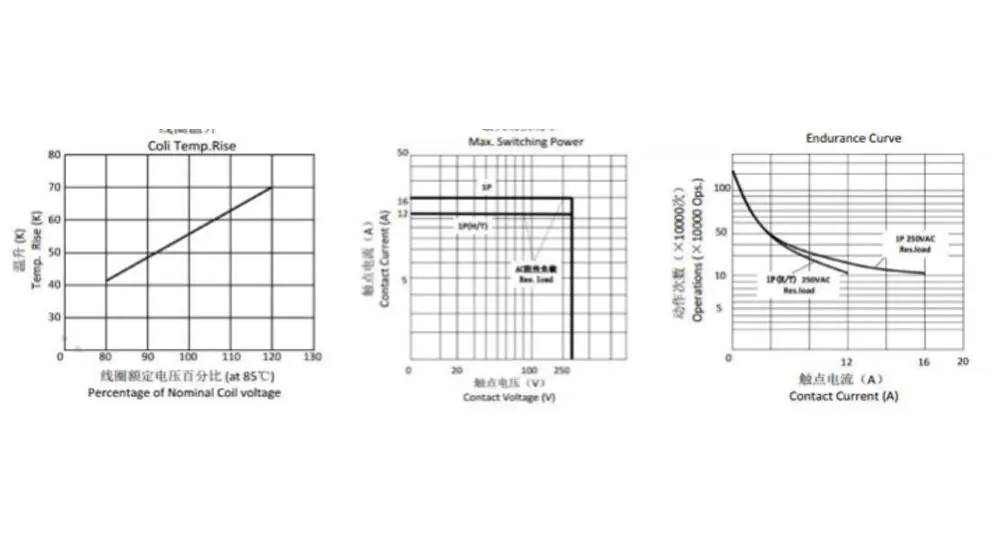

Характеристическая кривая
Информация для заказа
CY115F - 1 - C - 12 В постоянного тока - B D XX
1 2 3 4 5 6 7 8
1: Тип: CY115F
2: Количество полюсов: 1-1 полюс.
3. Схема контактов: A-форма A ; B-форма B; C-форма C
4: Номинальное напряжение: 5,6,9,12,18,24,48В постоянного тока
5: Цвет корпуса: B-черный
6: Мощность катушки: D-0,4 Вт
7: Защитная конструкция: защищена S-флюсом,
SH-герметичный тип, можно мыть
8: Специальный параметр: тип Nil-Standard.
Буква или цифра – особые требования.
Магнитозащищенные реле нельзя использовать в среде с такими загрязнителями, как H2S, SO2, NO2, пыль и т. д.
Очистка водой или обработка поверхности не рекомендуется после установки флюсового реле на печатной плате.
Отказ от ответственности: Спецификация предназначена только для справки. Технические характеристики могут быть изменены без предварительного уведомления.
Мы не смогли оценить всю производительность и все параметры для каждого возможного применения. Таким образом, пользователи должны быть в правильном положении для выбора.
подходящий продукт для собственного применения. Для герметичных реле после установки и очистки перед использованием откройте вентиляционное отверстие в корпусе. Если есть какие-либо вопросы, пожалуйста, свяжитесь с Chengyuan для получения технических услуг. Однако ответственность за определение того, какой продукт следует использовать, лежит на пользователе.
