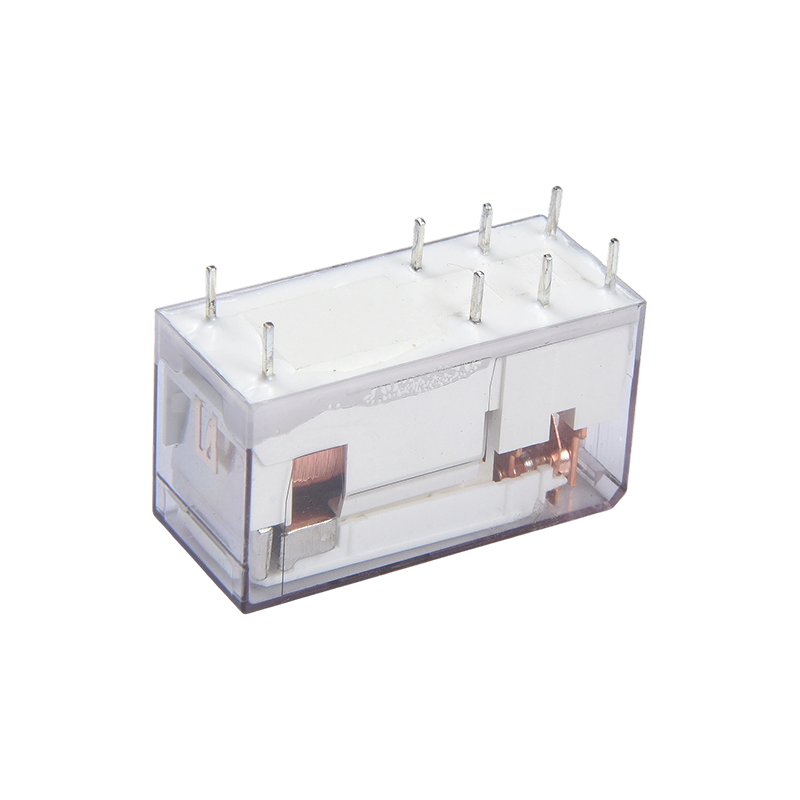

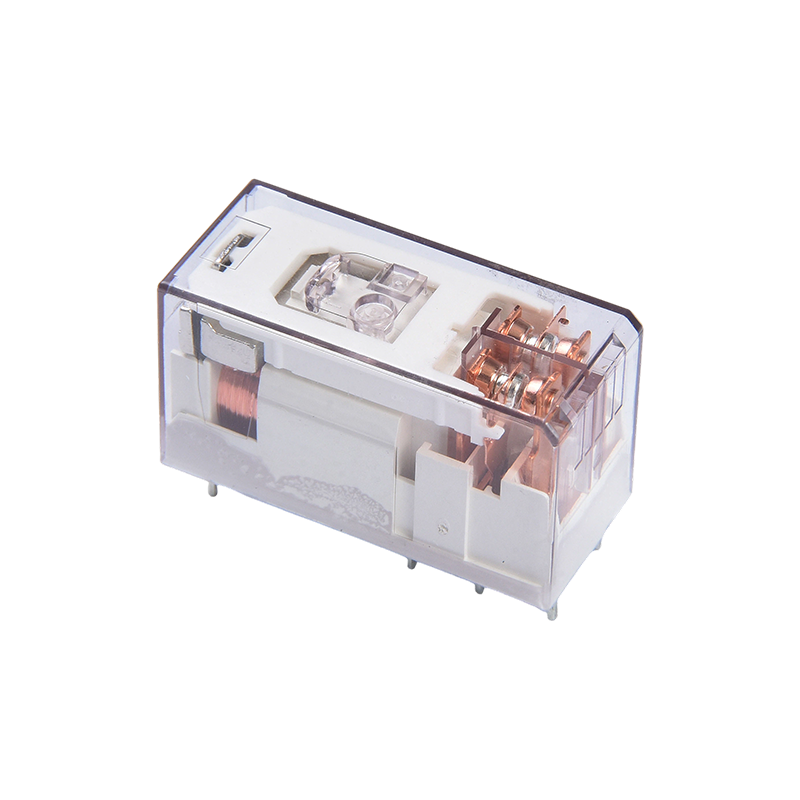

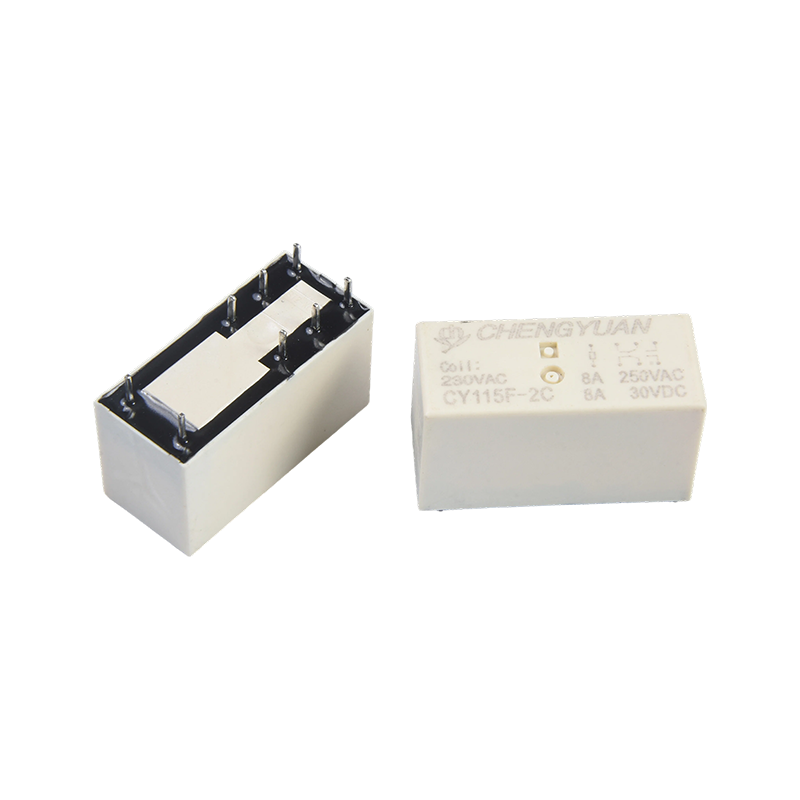

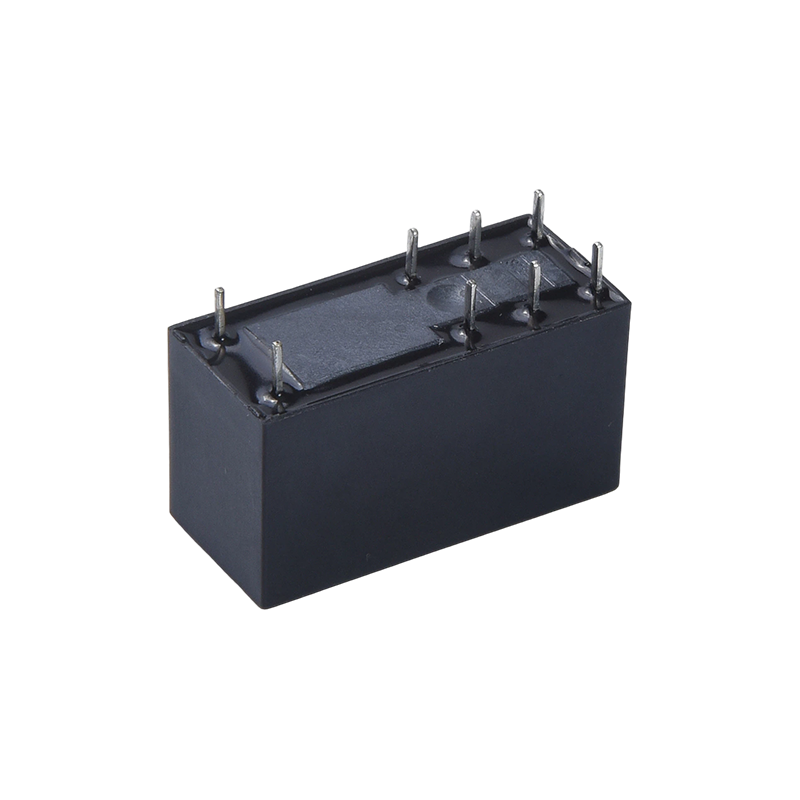

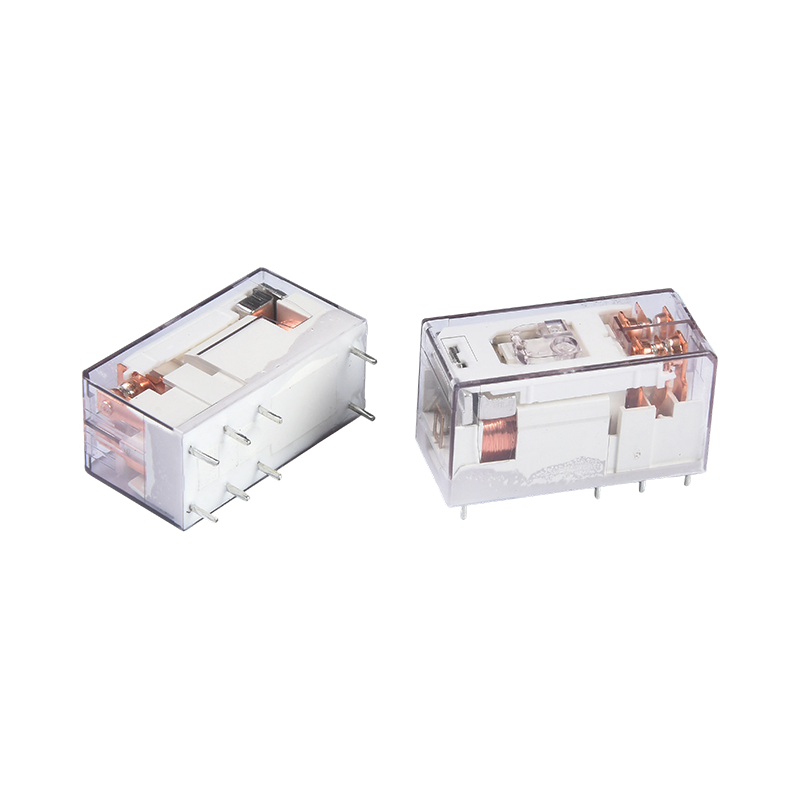

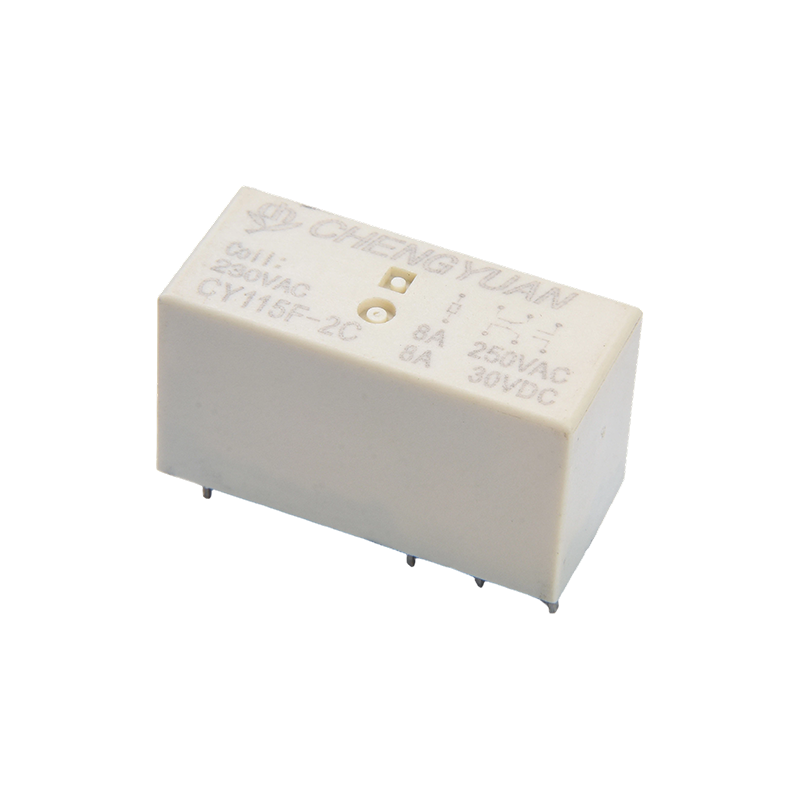

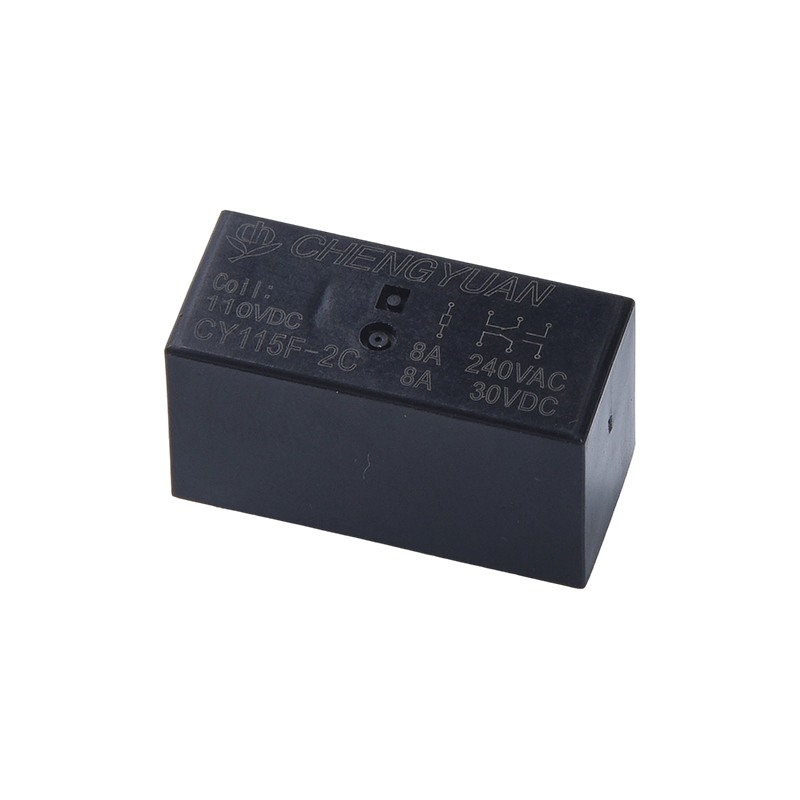

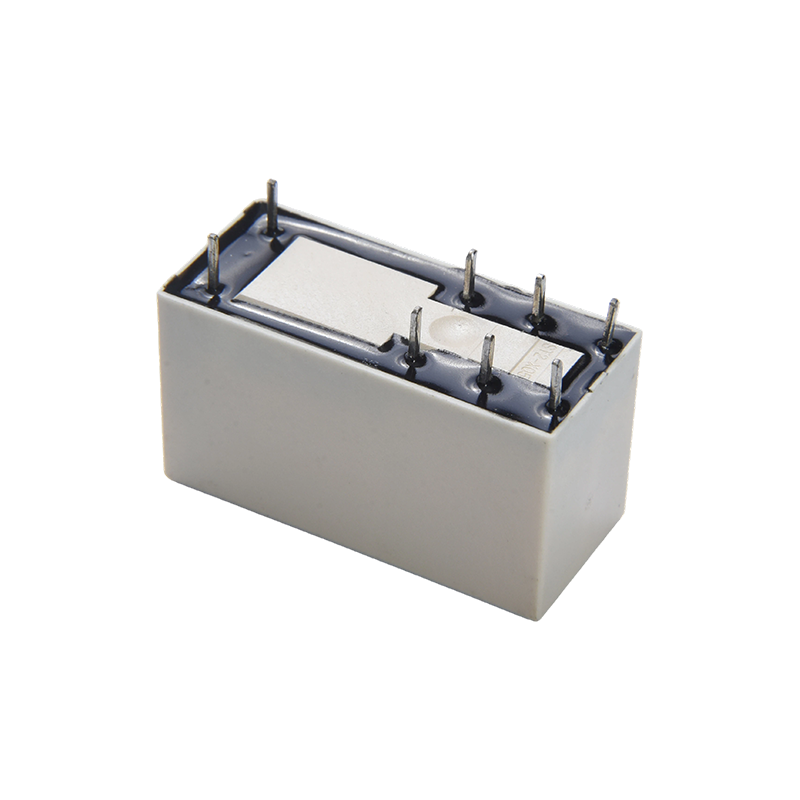

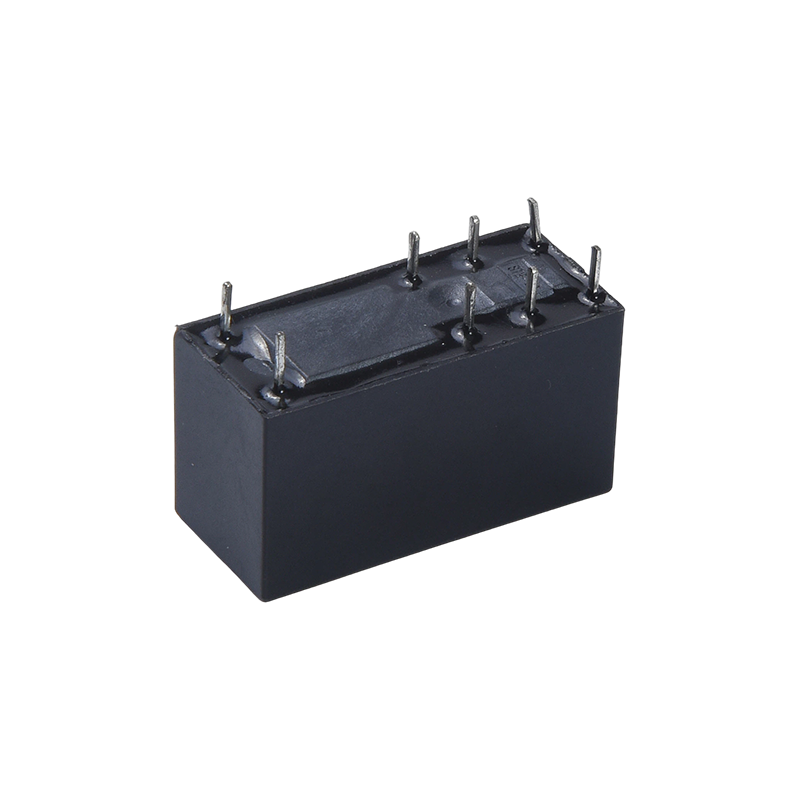

Особенности продукта:
• Высокая коммутационная способность нагрузки: контакты поддерживают ток переключения до 8 А, эффективно управляя цепями высокой мощности и удовлетворяя различные требования к нагрузке.
• Конструкция с низким энергопотреблением: чувствительность катушки составляет всего 0,4 Вт, что помогает снизить общее энергопотребление устройства и выделение тепла.
• Выдержка и изоляция высокого напряжения: Выдерживаемое напряжение между катушкой и контактами достигает 5000 В, что обеспечивает надежную электрическую изоляцию и безопасную работу.
• Компактная конструкция: небольшой размер оптимизирует использование пространства, что делает его идеальным для плотного монтажа на печатных платах.
• Чувствительное управление: контролирует мощные цепи со слабыми сигналами, обеспечивая дистанционное управление и изоляцию в автоматизированных системах.
Типичные применения:
• Бытовая техника: используется в стиральных машинах, кондиционерах, микроволновых печах и других устройствах для управления цепями двигателей или нагревательных элементов.
• Промышленная автоматизация: подходит для систем управления ПЛК, приводов двигателей и электромагнитных клапанов, обеспечивая стабильное автоматическое переключение.
• Новое энергетическое оборудование: применяется в источниках бесперебойного питания ИБП, системах хранения энергии и инверторах в качестве надежного автоматического выключателя.
• Умный дом: используется для управления кондиционерами, полами с подогревом, шторами и другими системами дистанционного интеллектуального управления.
• Аудиовизуальное и дисплейное оборудование: используется в аудиосистемах, мониторах и других устройствах для обеспечения точного переключения сигналов и питания.
Контактные данные
| Тип | CY115F |
| Контактный материал | Серебряный сплав |
| Контактное сопротивление | Макс. 100 мОм (при 1 А, 6 В постоянного тока) |
| Номинальная нагрузка (резистивная нагрузка) | 8А 250 В переменного тока |
| Макс. ток переключения | 10А |
| Макс. коммутируемое напряжение | 277 В переменного тока |
| Макс. коммутационная мощность | 2500ВА |
| Мин. коммутационная нагрузка | 6В 1А |
| Характеристики |
| Время работы (при номинальном напряжении катушки) | 15 мс Макс. (без диода) |
| Время выпуска | 5 мс Макс. (без диода) |
| Сопротивление изоляции | Мин. 1000 МОм (при 500 В постоянного тока) |
| Диэлектрическая прочность | Между открытыми контактами: 1000 В переменного тока, 50/60 Гц в течение 1 минуты. |
| Между катушкой и контактом: 5000 В переменного тока, 50/60 Гц в течение 1 минуты. |
| Между наборами контактов: 2500 В переменного тока, 50/60 Гц в течение 1 минуты. |
| Устойчивость к вибрации | Разрушительный | 10–55 Гц, при двойной амплитуде 1,5 мм. |
| Функциональный | 10–55 Гц, при двойной амплитуде 1,5 мм. |
| Ударопрочность | Функциональный | 10G Мин. |
| Разрушительный | 100 г мин. |
| Выносливость | Механическая выносливость (10800 операций в час) | 10000000 операций (при комнатной температуре) |
| Электрическая выносливость (360 операций в час) | 100000 операций.(при комнатной температуре) |
| Температура окружающей среды | -40℃~ 85℃(без конденсации) |
| Вес | Приблизительно 13,5 г |
| Данные катушки (при 20 ℃) |
| Номинальный напряжение (В постоянного тока) | Номинальный действующий текущий ±10% (мА) | Сопротивление катушки ±10% (Ом) | Номинальный operating власть | Рабочее напряжение (Макс.) | Напряжение отпускания (Мин.) | Макс. допустимое напряжение |
| 5 | 80.00 | 62.5 | Около 0,4 Вт | 75% от номинала напряжение | 5% от номинала напряжение | 130 % номинального напряжения |
| 6 | 66.67 | 90 |
| 9 | 44.44 | 202.5 |
| 12 | 33.33 | 360 |
| 18 | 22.22 | 810 |
| 24 | 16.67 | 1440 |
| 48 | 8.33 | 5760 |
Данные, показанные выше, являются начальными значениями. Не подавайте на катушку максимально допустимое напряжение более 10 минут во избежание перегрева катушки.

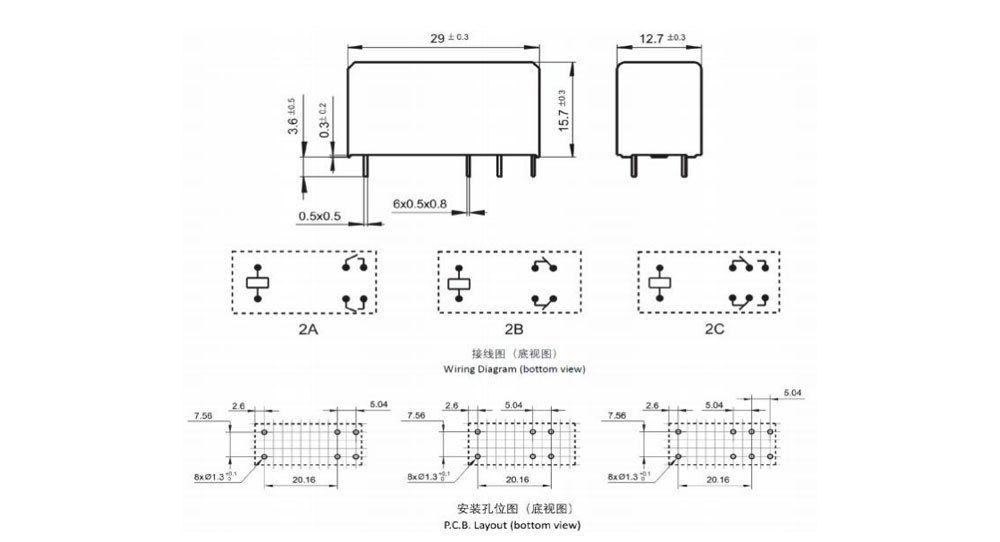

Габаритные размеры, схема подключения, расположение печатной платы (единица измерения: мм)

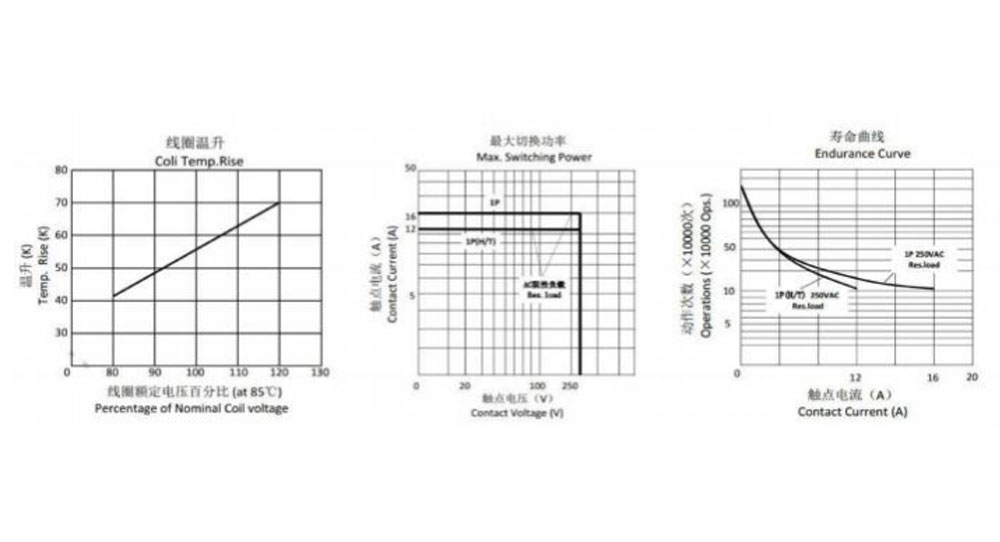

Характеристические кривые
Информация для заказа
CY115F - 2 - C 12 В постоянного тока - B D T XX
1 2 3 4 5 6 7 8
1: Тип: CY115F
2: Количество полюсов: 2-2 полюса
3: Схема контактов: A-форма ; Б-Форма Б; C-форма C
4: Номинальное напряжение: 5,6,9,12,18,24,48 В постоянного тока.
5: Цвет корпуса: B-черный
6: Мощность катушки: D-0,4 Вт.
7: Защитная конструкция: защищена S-флюсом,
SH-герметичный тип, можно мыть
8: Специальный параметр: нулевой стандартный тип
Буква или цифра – особые требования
Магнитозащищенные реле нельзя использовать в среде с такими загрязнителями, как H2S, SO2, NO2, пыль и т. д.
Очистка водой или обработка поверхности не рекомендуются после того, как флюсозащищенные реле собраны на печатной плате.
Отказ от ответственности: Спецификация предназначена только для справки. Технические характеристики могут быть изменены без предварительного уведомления.
Мы не смогли оценить всю производительность и все параметры для всех возможных приложений. Таким образом, пользователи должны иметь возможность выбирать
подходящий продукт для собственного применения. Для герметичных реле после установки и очистки вентилятора перед использованием откройте вентиляционное отверстие в корпусе. Если у вас возникнут какие-либо вопросы, свяжитесь с Chengyuan для получения технических услуг. Однако пользователь несет ответственность за определение того, какой продукт следует использовать.
