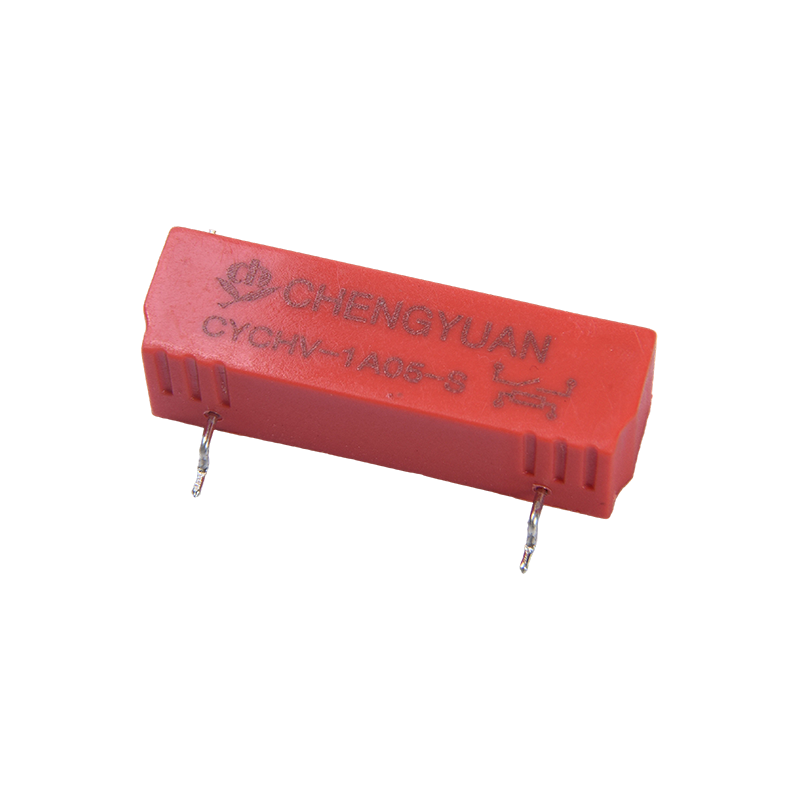

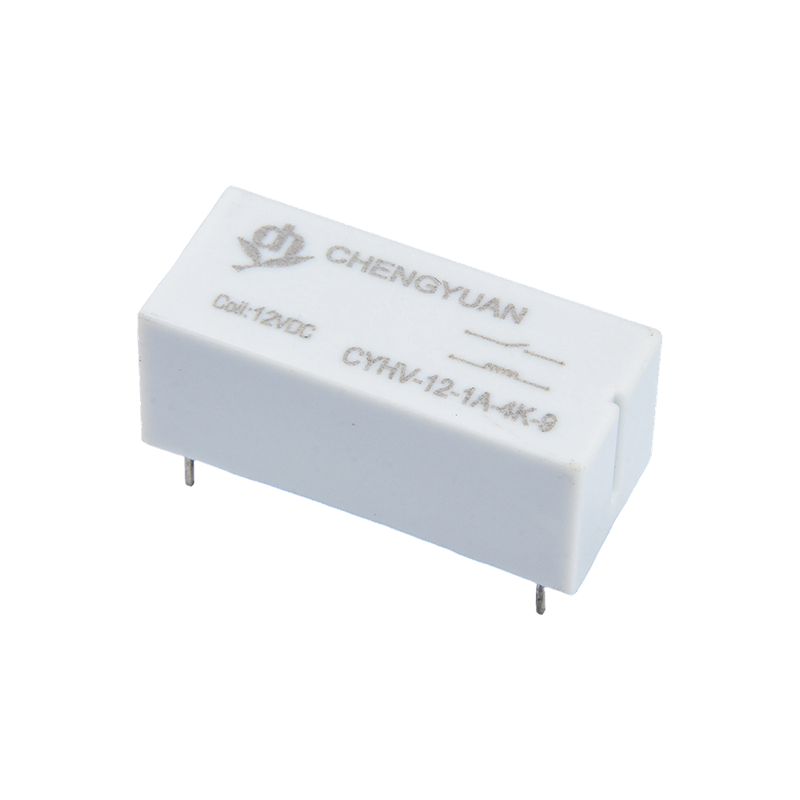

Что такое герконовое реле и в чем оно превосходит

A герконовое реле представляет собой переключающее устройство, построенное на основе пары ферромагнитных герконовых контактов, запечатанных внутри стеклянной капсулы, активируемых окружающей катушкой, которая генерирует магнитное поле, стягивающее герконы вместе. Эта герметичная конструкция обеспечивает герконовый релейный переключатель Помимо электромеханической конструкции с открытым корпусом: контакты остаются изолированными от пыли, влаги и окисления, что обеспечивает последовательное переключение с низким сопротивлением при очень большом количестве циклов. Как категория электромагнитное герконовое реле , он особенно хорошо подходит для слаботочной коммутации сигналов, испытательного оборудования и приложений, где быстрая и точная работа важнее, чем просто допустимая нагрузка.

Прямое преимущество электрическое герконовое реле это скорость в сочетании с чистотой контактов: поскольку механизм переключения компактен и герметичен, время срабатывания обычно намного меньше, чем у стандартных электромеханических реле, а дребезг контактов обычно минимален. В этой статье рассматриваются измеренные данные переключения, поведение в течение жизненного цикла и структурные сравнения, чтобы выяснить, где герконовое реле лучше всего подходит для более широкой конструкции системы управления.

Характеристики переключения ядра по сравнению со стандартными показателями

При оценке герконовый релейный переключатель На фоне общих показателей электромеханического переключения наиболее четко выделяются пять характеристик: скорость срабатывания, контроль дребезга контактов, герметичность, механическая долговечность и чувствительность катушки. На горизонтальной гистограмме ниже каждая характеристика оценивается по индексу от 0 до 100, построенному на основе типичных диапазонов таблиц герконовых реле. Скорость работы и надежность герметичности получили наивысшие оценки, что отражает фундаментальное преимущество конструкции герметичной стеклянной капсулы, в которой герконовые контакты защищены от загрязнения окружающей среды. Чувствительность катушки также на высоте, поскольку для срабатывания компактного геркона требуется сравнительно небольшая магнитная сила. Механический срок службы немного ниже по сравнению с другими показателями только потому, что герконовые контакты, хотя и долговечны, тоньше, чем ножи реле для тяжелых условий эксплуатации, и этот компромисс был сделан намеренно в обмен на более быстрое переключение.

Это представление на основе индексов подтверждает, что основная сила герконового реле заключается в быстром и чистом переключении, а не в работе с тяжелыми нагрузками, и именно поэтому оно доминирует в таких приложениях, как испытательные приспособления, медицинское оборудование и прецизионная маршрутизация сигналов, где требуется электрическое герконовое реле необходимо переключаться быстро и последовательно, не создавая контактного шума.

Поведение контактного сопротивления при длительных циклах переключения

Поскольку герметичные контакты герконового реле остаются защищенными от переносимых по воздуху загрязнений, контактное сопротивление имеет тенденцию оставаться необычайно стабильным при очень большом количестве циклов по сравнению с конструкциями реле с открытым корпусом. На графике ниже показано контактное сопротивление для электромагнитное герконовое реле в течение пяти этапов испытания на срок службы переключателя в диапазоне от 100 000 до 5 миллионов циклов, что является реалистичным диапазоном для многих приложений с герконами на уровне сигнала. Кривая демонстрирует медленный, контролируемый подъем, а не резкий скачок, что отражает преимущество герметичной стеклянной оболочки, защищающей контактные поверхности от окисления. Такая предсказуемая картина ухудшения дает инженерам уверенность при выборе герконового реле для приложений с очень высокими требованиями к частоте переключения, таких как автоматическое испытательное оборудование, выполняющее циклическую работу тысячи раз в день.

Сопротивление возрастает лишь примерно с от 35 мОм при 100 000 циклов до примерно 70 мОм при 5 миллионах циклов , необычно пологая кривая для релейной технологии, которая подчеркивает, почему герконовое реле часто является предпочтительным выбором для высокочастотного слаботочного переключения, где ухудшение состояния контактов должно оставаться минимальным в течение очень длительного срока службы.

Где используются герконовые реле в приложениях

Распространение приложений электрическое герконовое реле выглядит совсем иначе, чем стандартное электромеханическое реле, поскольку его сильные стороны указывают на точность и скорость, а не на переключение мощности. Вертикальная гистограмма ниже показывает типичное распределение использования по общим категориям приложений на основе агрегированных шаблонов полей. С большим отрывом лидирует испытательное и измерительное оборудование, за ним следуют телекоммуникационная коммутация, медицинское оборудование и системы безопасности или контроля доступа, при этом меньшая доля приходится на общие задачи маршрутизации сигналов.

Только на испытательное и измерительное оборудование приходится примерно 34% типичного развертывания герконовых реле , вызванное необходимостью быстрого и повторяемого переключения на автоматизированных испытательных стендах, где стандартное электромеханическое реле может вызвать слишком большую задержку или дребезг контактов. Телекоммуникационные приложения также в значительной степени полагаются на герметичное, малошумное переключение, которое обеспечивает герконовый релейный переключатель для выбора пути прохождения сигнала.

Герконовое реле и стандартное электромеханическое реле

Радарная диаграмма — полезный способ визуализировать, как герконовое реле сравнивается со стандартным электромеханическим реле одновременно в нескольких измерениях. В приведенной ниже таблице показаны оба типа реле по скорости срабатывания, чистоте контактов, нагрузочной способности, компактности и механическому сроку службы. Форма герконового реле значительно увеличивает скорость срабатывания и чистоту контактов, что отражает его герметичный механизм переключения с малой массой, в то время как стандартное реле расширяет возможности нагрузки, поскольку его более тяжелые контактные ножи предназначены для прерывания больших токов. Ни одна из форм не доминирует над каждой осью, и это является основным выводом: две технологии дополняют друг друга, а не конкурируют во всех случаях использования.

Этот параллельный взгляд подтверждает, что электромагнитное герконовое реле является более надежным выбором для быстрого, чистого и слаботочного переключения, в то время как стандартное электромеханическое реле лучше подходит для сильноточных нагрузок. Инженеры, проектирующие смешанную систему управления, часто используют обе технологии вместе, применяя герконовые реле для переключения уровня сигнала и стандартные реле для переключения уровня мощности внутри одной панели.

Практическое руководство по выбору герконового реле

Выбор правильного герконовый релейный переключатель начинается с подтверждения того, что приложение действительно требует малоточного и высокоскоростного переключения, а не более сильного прерывания нагрузки. В таблице ниже приведены практические сценарии, в которых обычно подходит герконовое реле, а также случаи, в которых лучше подходит альтернативная технология реле.

Справочник по выбору на основе сценариев

Прежде чем доработать герконовое реле в конструкции, необходимо выполнить несколько дополнительных проверок, которые помогут подтвердить долгосрочную пригодность:

1. Убедитесь, что требования к напряжению и току катушки соответствуют выходным возможностям схемы управления.
2. Убедитесь, что номинал контакта соответствует переключению на уровне сигнала, а не на уровне мощности.
3. Проверьте характеристики времени срабатывания и отпускания на соответствие временным требованиям приложения.
4. Сравните ожидаемую частоту коммутации с номинальным механическим сроком службы герконовых контактов.
5. Учитывайте необходимость магнитного экранирования, если герконовое реле будет размещено рядом с другими компонентами с катушечным управлением.

Точность производства за надежным герконовым переключателем

Стабильная кривая контактного сопротивления, обсуждавшаяся ранее, зависит от точности изготовления на каждом этапе: выравнивания геркона внутри стеклянной капсулы, качества контактного покрытия и целостности уплотнения самой оболочки. Даже незначительные несоответствия в зазоре геркона или толщине покрытия могут изменить рабочее напряжение или привести к неравномерному дребезгу в производственной партии. Автоматизированная сборка и электрические испытания в процессе производства помогают поддерживать электромагнитное герконовое реле работа в пределах жестких допусков, что особенно важно в тестовых и измерительных приложениях, где время переключения должно оставаться одинаковым для тысяч устройств.

Этапы проверки процесса, такие как испытание герметичности, отбор проб контактного сопротивления и измерение времени срабатывания, являются стандартными методами, подтверждающими данные о надежности, упомянутые в этой статье. Для инженеров, приобретающих крупномасштабные электрические герконовые реле, подтверждение этих контрольных точек качества у поставщика часто так же важно, как просмотр опубликованных спецификаций.

О компании Ningbo Chengyuan Chuangke Electronics Co., Ltd.

Ningbo Chengyuan Chuangke Electronics Co., Ltd. является дочерней компанией завода электронных устройств Ningbo Yinzhou Chengyuan. Будучи глубоко вовлеченным в производство реле на протяжении почти 30 лет Компания работает как профессиональный производитель, объединяющий исследования и разработки, производство и продажу герконовое реле и соответствующие коммутационные компоненты. Ее основной принцип «честность как основа и качество как душа» поддерживается эффективной командной работой, направленной на создание репутации надежной продукции как на внутреннем, так и на международном рынках.

Завод внедрил автоматизированное производственное оборудование, выбирает высококачественные материалы и применяет строгий контроль технологических процессов по всей производственной цепочке для обеспечения стабильности и долговечности готовых изделий. Основываясь на внутреннем рынке, компания активно расширяет свое международное присутствие, а ее внимание к качеству и честному обслуживанию помогло ей завоевать признание среди клиентов как внутри страны, так и за рубежом. Руководствуясь постоянными технологическими инновациями, компания Ningbo Chengyuan Chuangke Electronics Co., Ltd. работает над расширением возможностей промышленной модернизации и стремится оставаться надежным партнером для организаций, поставляющих решения для электромагнитных герконовых реле.

Часто задаваемые вопросы

В1: Что делает герконовое реле более быстрым, чем стандартное реле?

A1: Герконовые контакты легкие и заключены в небольшую герметичную капсулу, поэтому при включении катушки перемещается очень небольшая масса, что позволяет значительно сократить время срабатывания по сравнению с типичными конструкциями реле с открытым корпусом.

Вопрос 2: Почему герконовые реле обычно используются в испытательном и измерительном оборудовании?

A2: Их быстрое переключение с низким дребезгом и надежность герметичных контактов делают их хорошо подходящими для автоматизированных испытательных систем, которым необходимо быстро и многократно переключаться без внесения шума в сигнал.

Вопрос 3. Как герметичная конструкция влияет на долговременное контактное сопротивление?

A3: Поскольку контакты защищены от загрязнений, переносимых по воздуху, сопротивление имеет тенденцию медленно и предсказуемо расти даже после миллионов циклов переключения, а не резко ухудшаться.

Вопрос 4: Может ли электромагнитное герконовое реле выдерживать более высокие токовые нагрузки?

A4: Герконовые реле обычно предназначены для переключения на уровне сигнала и слаботочного переключения, поэтому в приложениях, связанных с двигателями или нагревателями, обычно вместо этого требуется стандартное электромеханическое реле.

Вопрос 5. Какие производственные факторы имеют наибольшее значение для надежности герконовых реле?

A5: Точное выравнивание герконов, однородное покрытие контактов и целостность герметичного уплотнения являются ключевыми факторами, определяющими, насколько предсказуемо работает электрическое герконовое реле в производственной партии.
