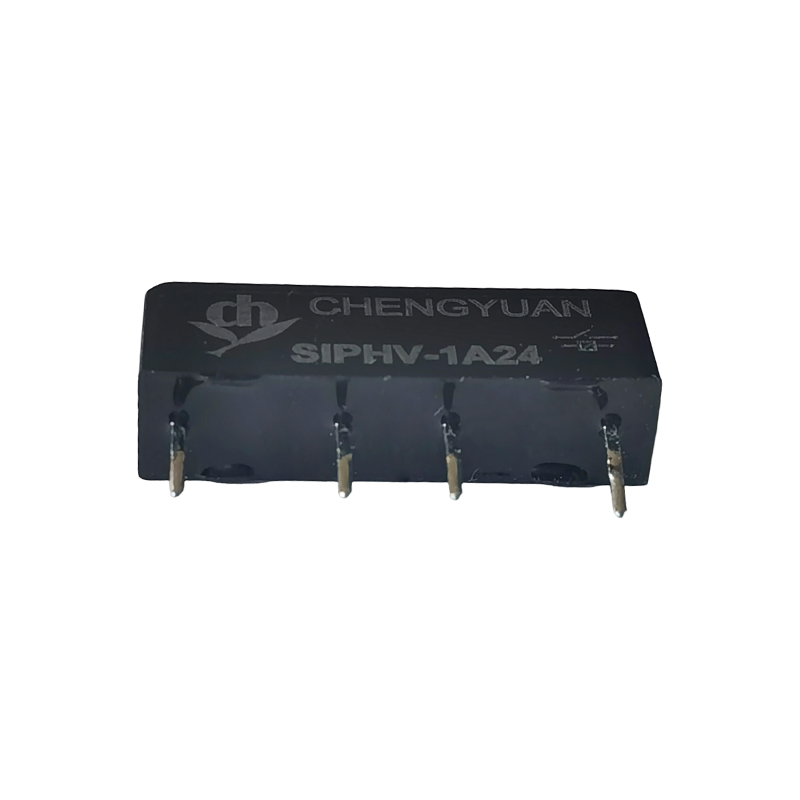

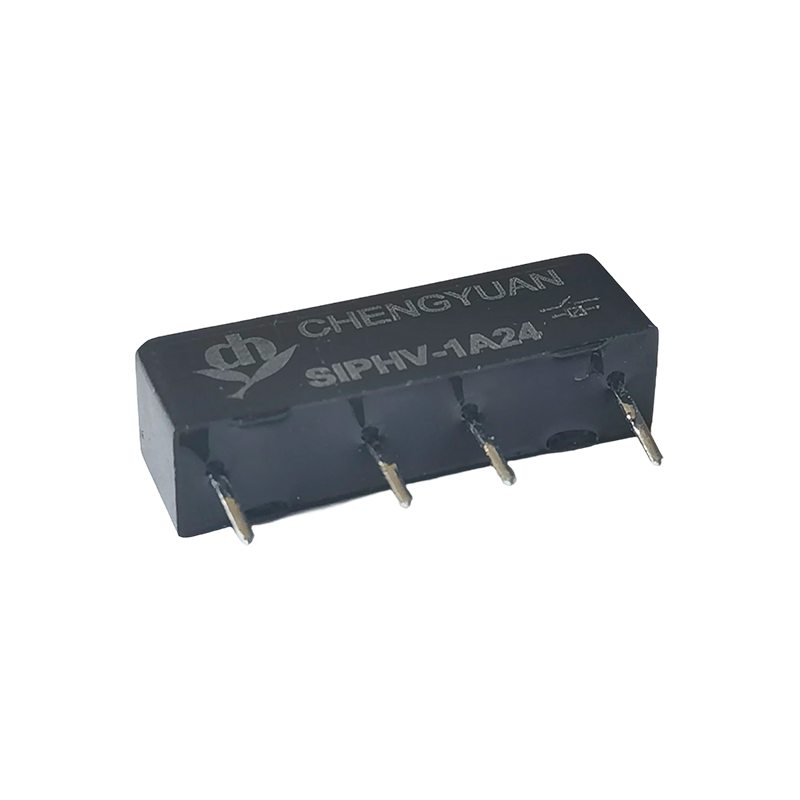

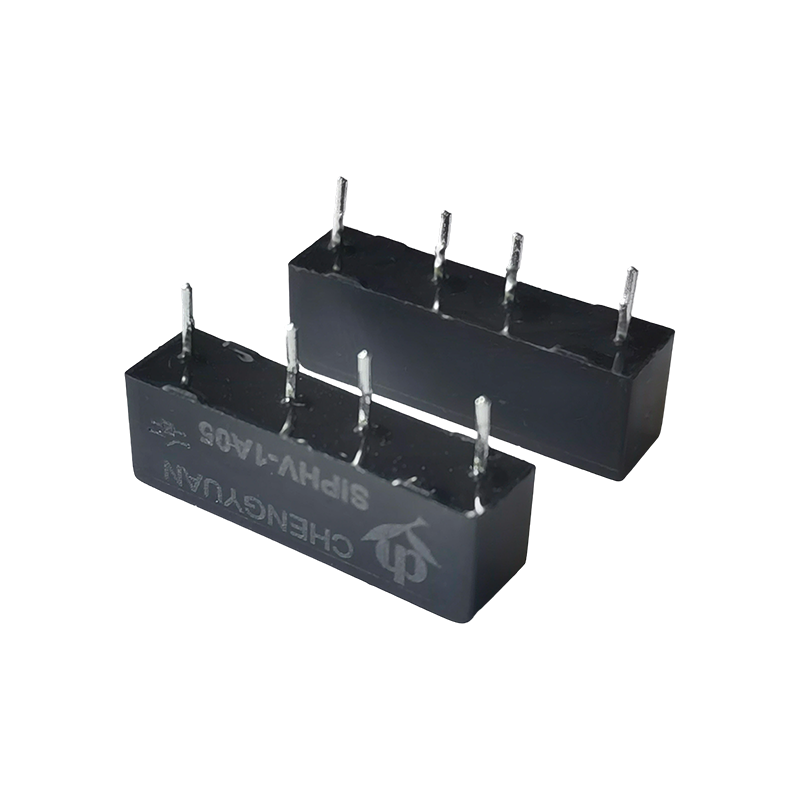

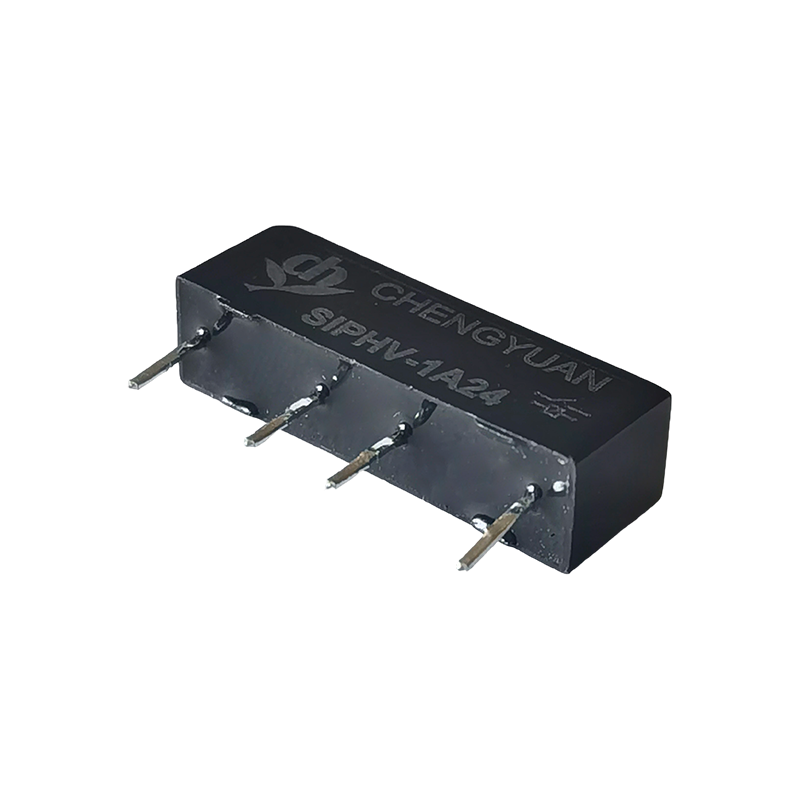

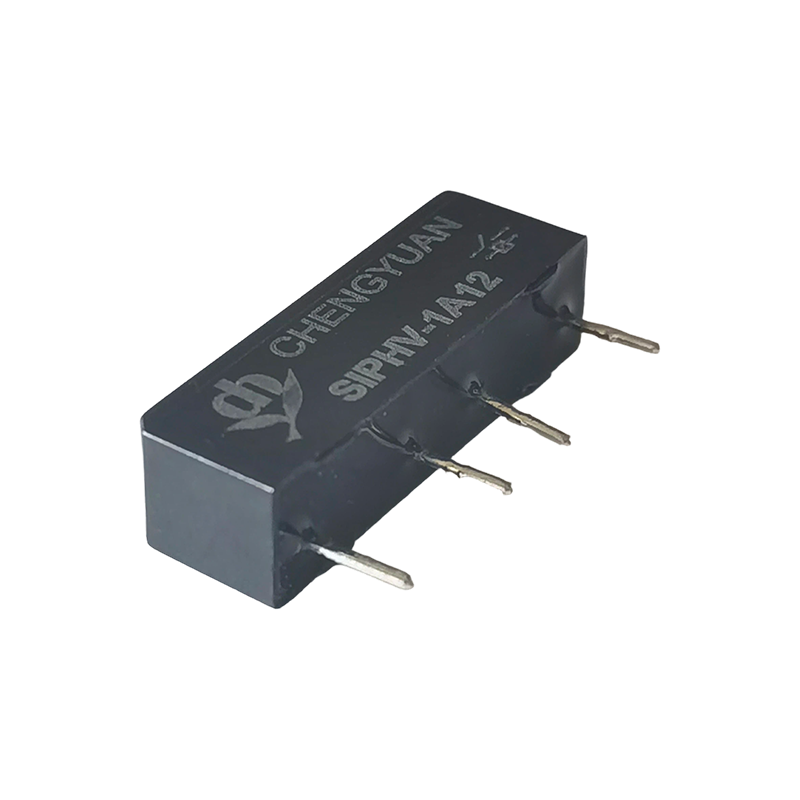

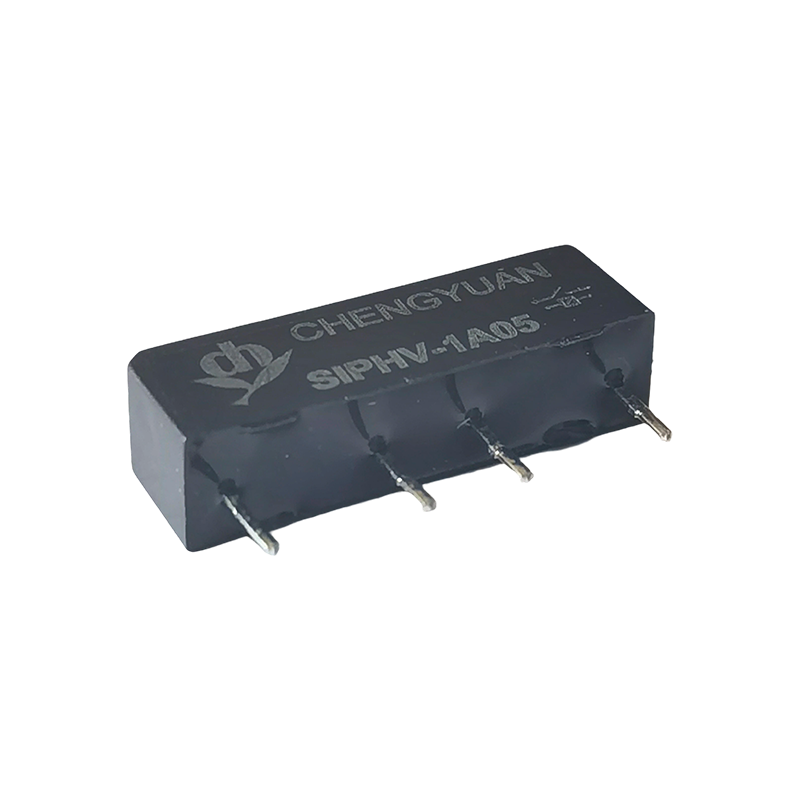

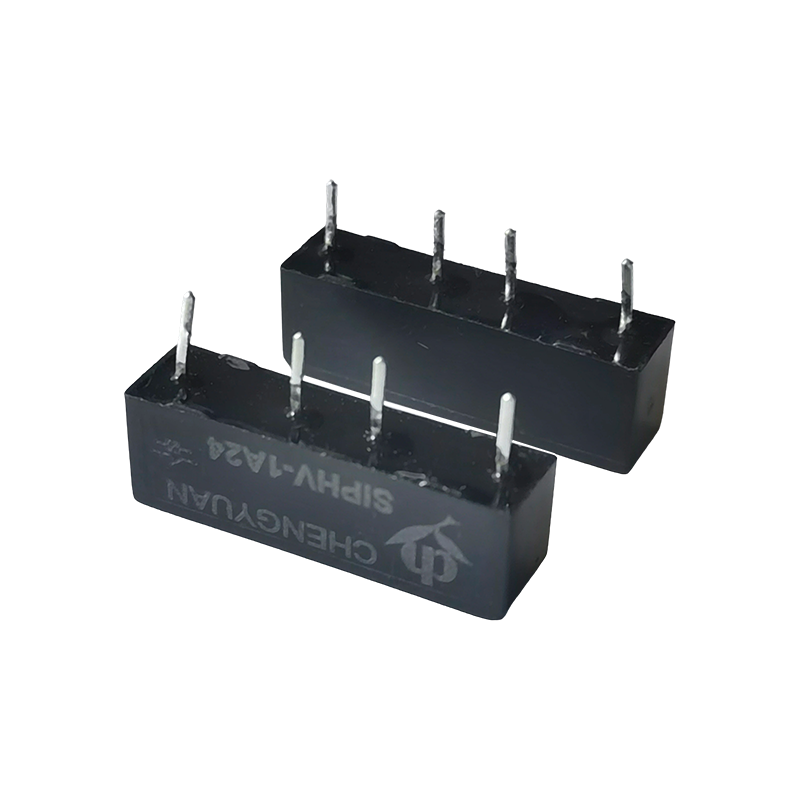

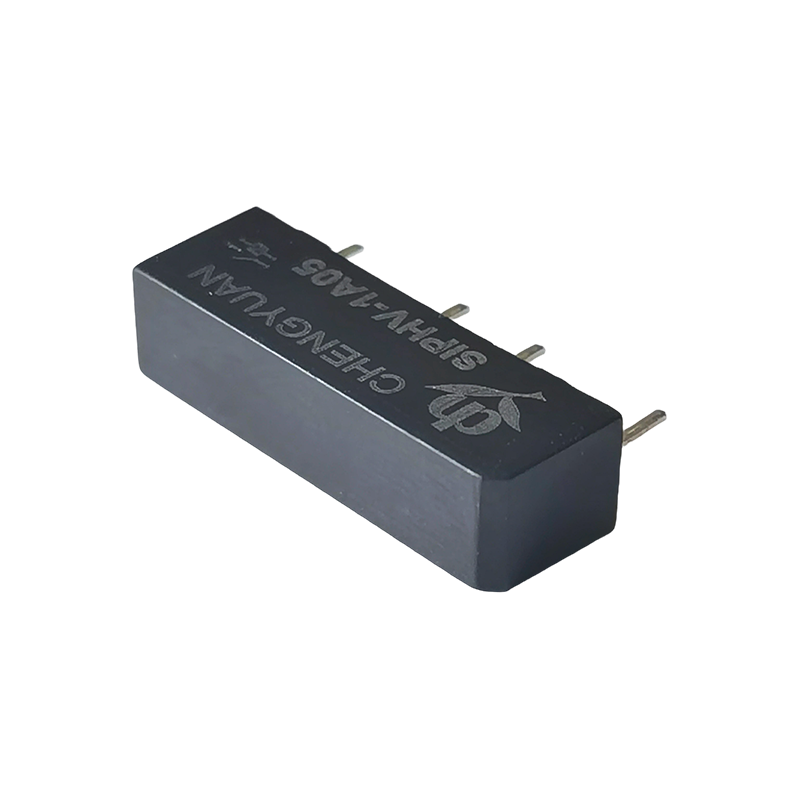

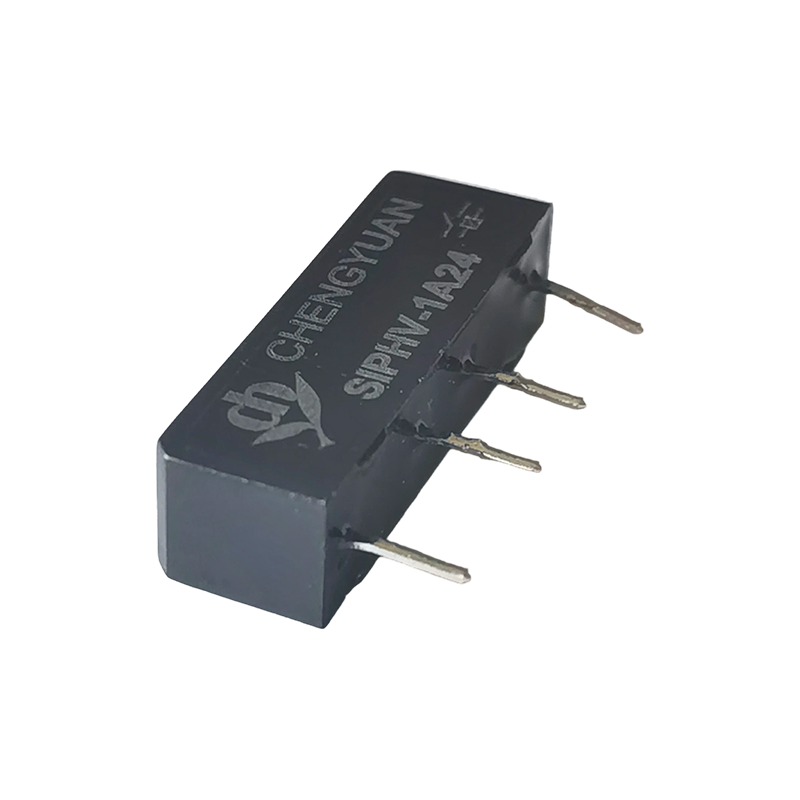

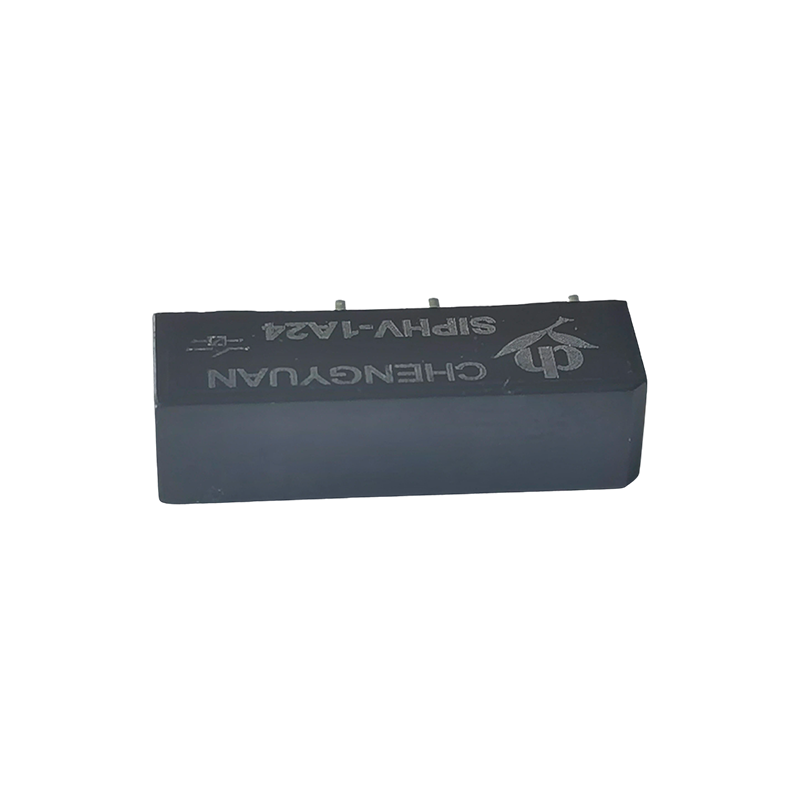

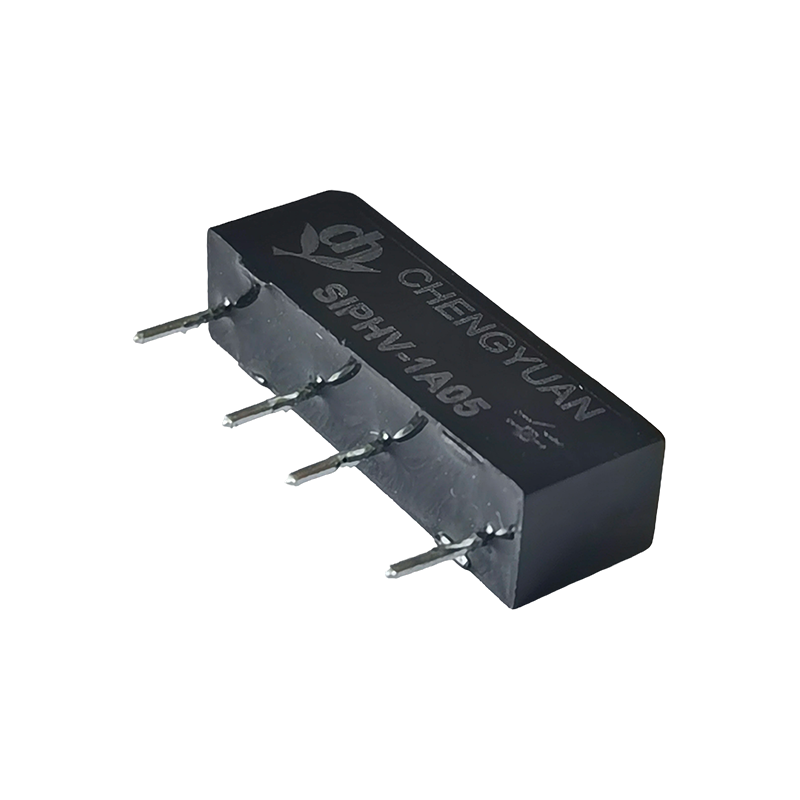

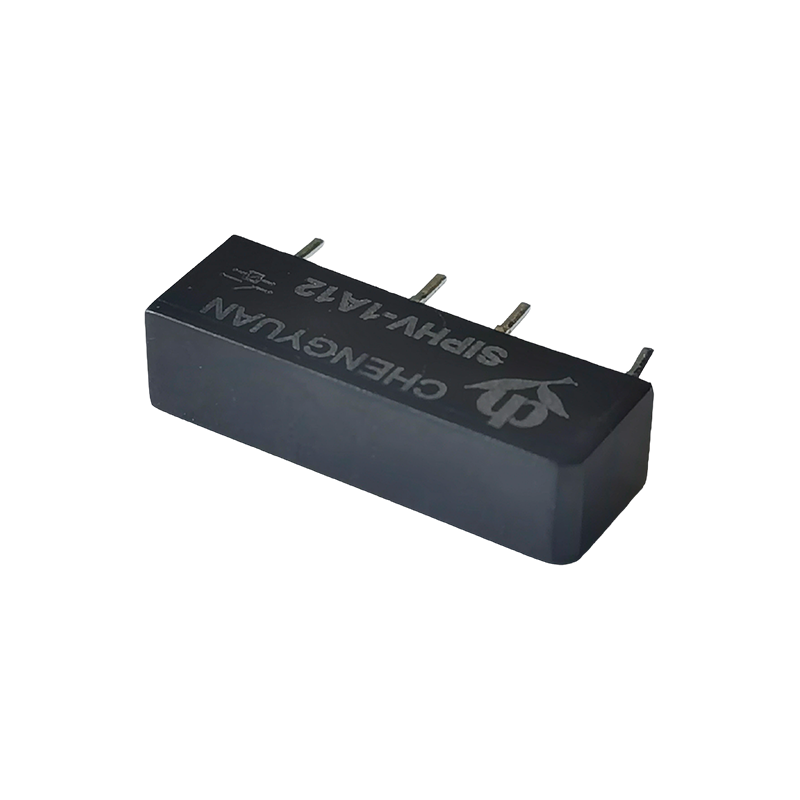

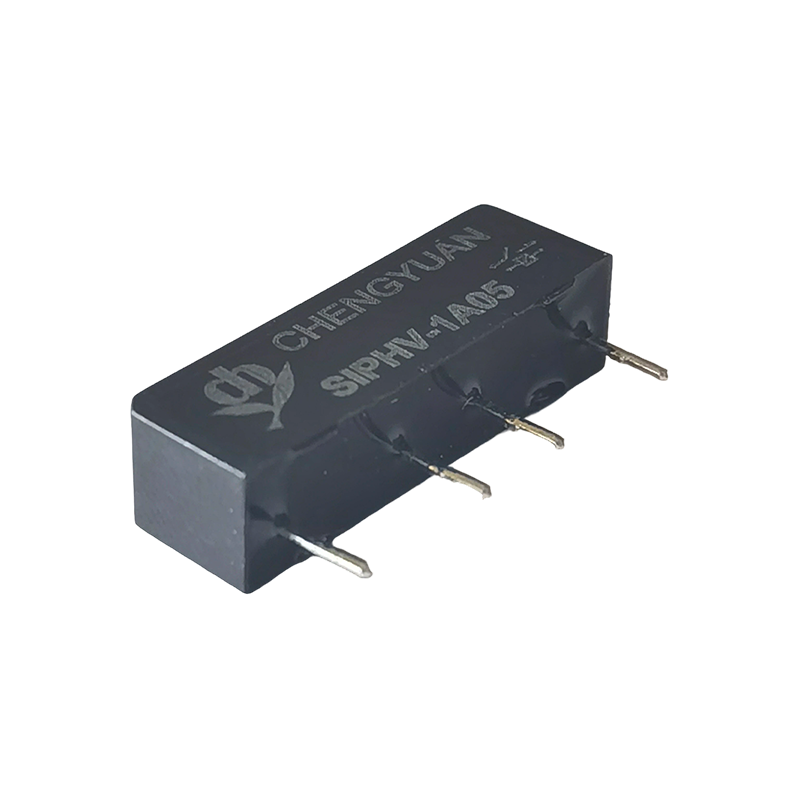

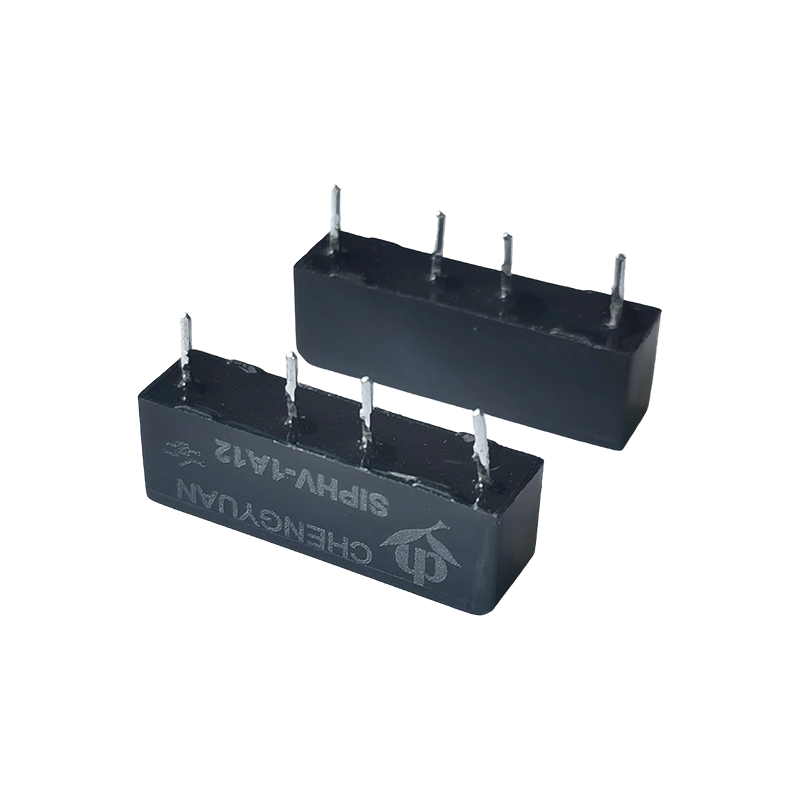

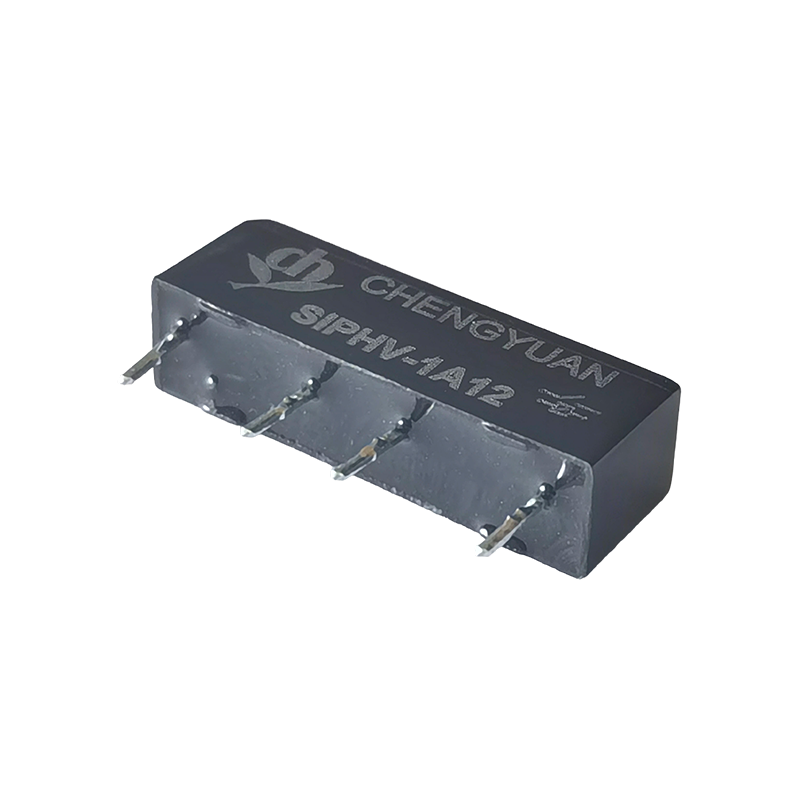

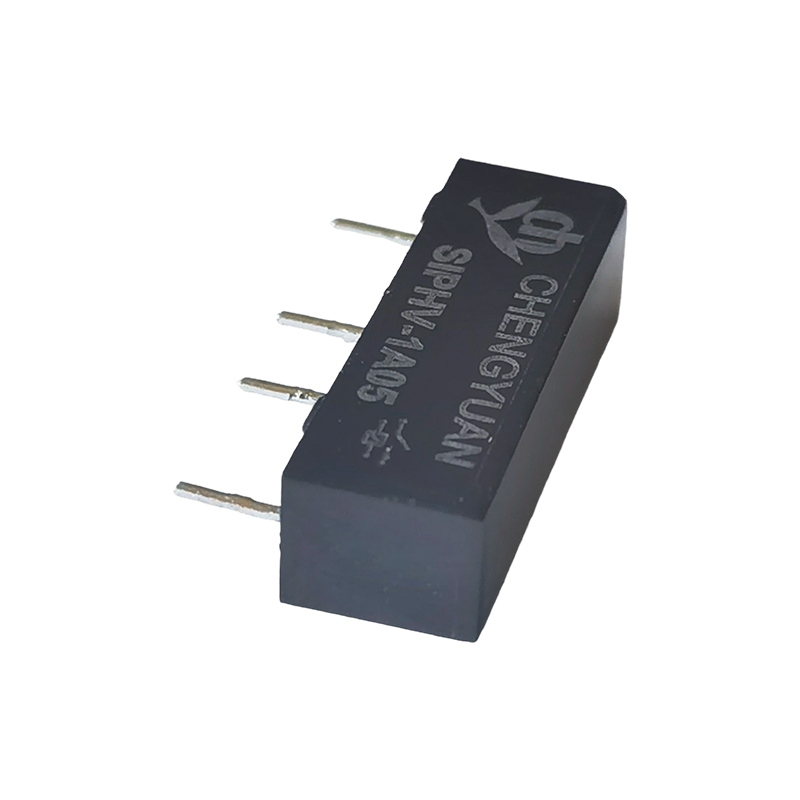

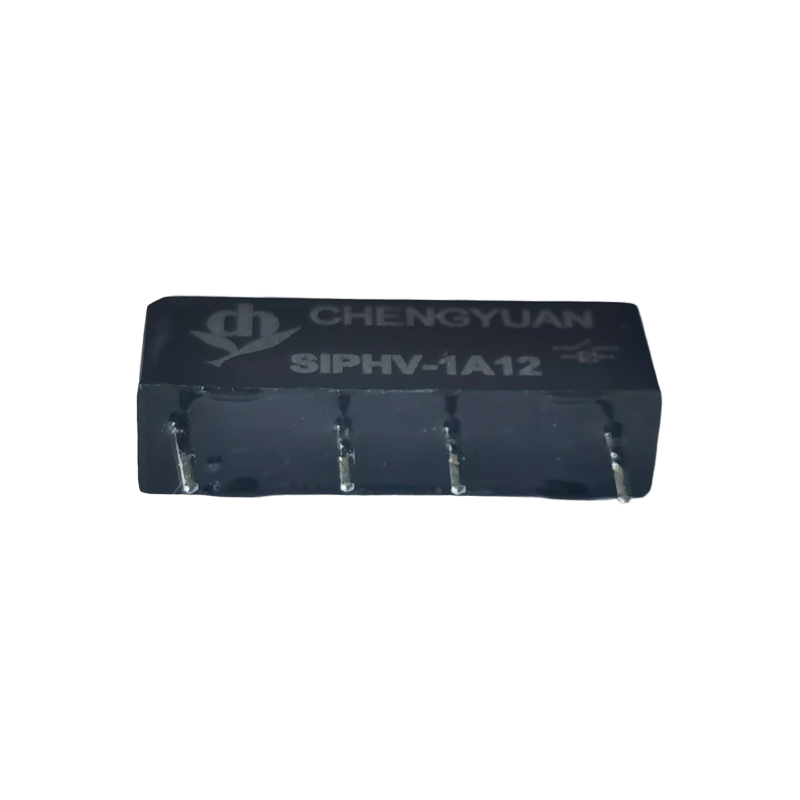

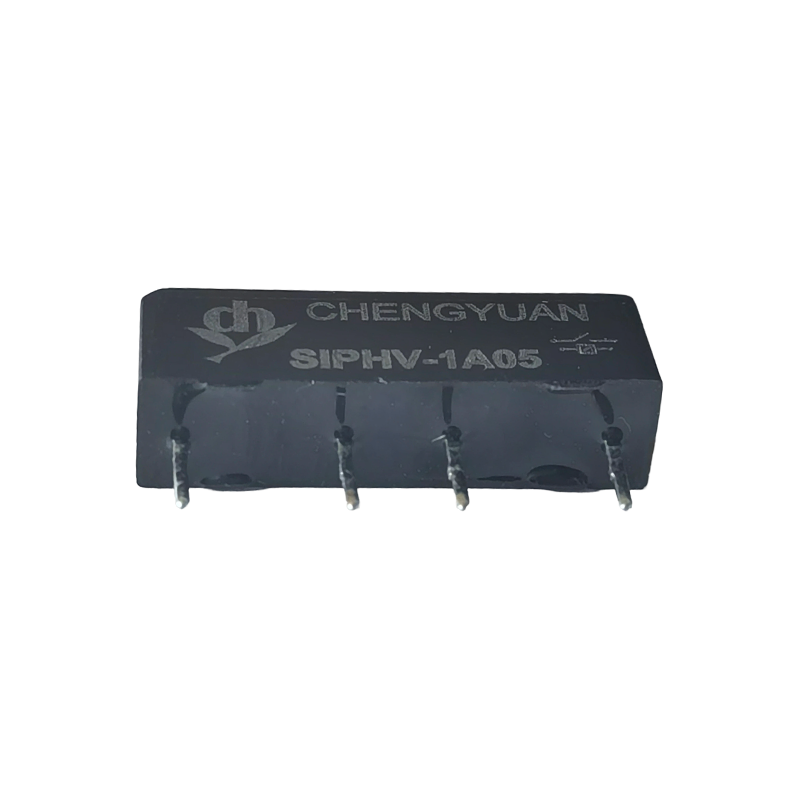

Особенности продукта:
Устойчивость к сверхвысокому напряжению: максимальное номинальное напряжение до 4 кВ постоянного тока, способность выдерживать пиковые нагрузки 1000 В переменного тока/В постоянного тока, что значительно превышает уровень сопротивления напряжению типичных реле.
Технология геркона: в качестве основного переключающего элемента используется геркон, обеспечивающий высокую скорость переключения, длительный срок службы и низкое контактное сопротивление.
Миниатюрная упаковка: Компактная конструкция SIP (Single In-line Package) значительно экономит место на печатной плате, обеспечивая высокую плотность монтажа.
Прямой монтаж на печатную плату: разработан специально для печатных плат, обеспечивает надежную пайку и пригодность для автоматизированного производства.
Низкое энергопотребление: диапазон напряжения катушки от 3 до 24 В постоянного тока, легко интегрируется в различные низковольтные схемы управления.
Типичные применения:
Высоковольтное испытательное оборудование: используется в испытательных приборах, таких как тестеры устойчивости к напряжению и тестеры изоляции, для переключения и изоляции сигналов высокого напряжения.
Медицинская электроника: подходит для высоковольтных секций управления медицинским оборудованием, обеспечивая безопасную изоляцию.
Оборудование связи: используется в схемных модулях, требующих высоковольтной изоляции или коммутации в системах связи.
Прецизионные измерительные приборы служат ключевым компонентом коммутации высоковольтных сигналов в высокоточных измерительных системах.
Промышленная автоматизация: используется для передачи сигналов и защиты в высоковольтных цепях управления.
| Контакт Рейтинг |
| Контактная информация | 1А; |
| Контакт Рейтинг | 100 Вт (Макс. напряжение переключения 350 В постоянного тока, 300 В переменного тока) |
| Макс. напряжение переключения | Пиковое напряжение 1000 В переменного тока/В постоянного тока |
| Максимальный ток переключения | 1,0 А |
| Максимальный ток переноса | 2,5 А |
| Ожидаемая продолжительность жизни | 5 В постоянного тока 10 мА 5X108 Операций 1 кВ постоянного тока 1 мА 1X105 Операций |
| Параметры катушки |
| Напряжение катушки (В постоянного тока) | Сопротивление катушки Ом± 10 % | Нормальный ток (мА) | Напряжение отпускания В постоянного тока (мин) (8% номинального напряжения) | Поднимите напряжение В постоянного тока (макс.) (75 % номинального напряжения) |
| Рейтинг | Макс |
| 5 | 6.50 | 120 | 41.7 | 0.5 | 3.8 |
| 12 | 15.6 | 500 | 24.0 | 1.2 | 9.0 |
| 24 | 31.2 | 2000 | 12.0 | 2.4 | 16.8 |
Внимание: 1. Использование любого напряжения катушки ниже номинального напряжения катушки может поставить под угрозу работу реле.
2. Напряжение срабатывания и отпускания предназначено только для тестовых целей и не должно использоваться в качестве критерия проектирования.
| Условия эксплуатации |
| Контактное сопротивление | 150 мОм |
| Напряжение пробоя | Катушка к контактам | 4000 В постоянного тока |
| Через контакт | 4000 В постоянного тока |
| Сопротивление изоляции | Открытые контакты 1X1011 Ом МИН. Контакты катушки 1X1011 Ом МИН. |
| Емкость | Через открытый контакт | 1,0 пФ |
| Открытый контакт с катушкой | 2,0 пФ |
| Время работы | 1,0 мс |
| Время выпуска | 0,25 мс |
| Рабочая температура | -40℃- 85℃ |
| Температура хранения | -40℃- 105℃ |
| Температура пайки | 5 сек. Макс. 260 ℃ |

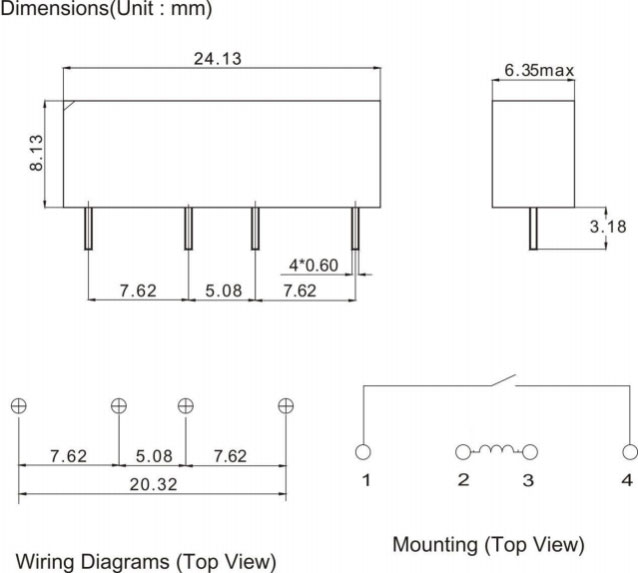

Размеры (мм)
| Информация для заказа |
| SIPHV - 1A 12 1 2 3 |
| 1. Номер детали: SIPHV 2. Контактная форма: 1А. 3. Номинальное напряжение катушки (В постоянного тока): постоянный ток: 5,12,24 |
