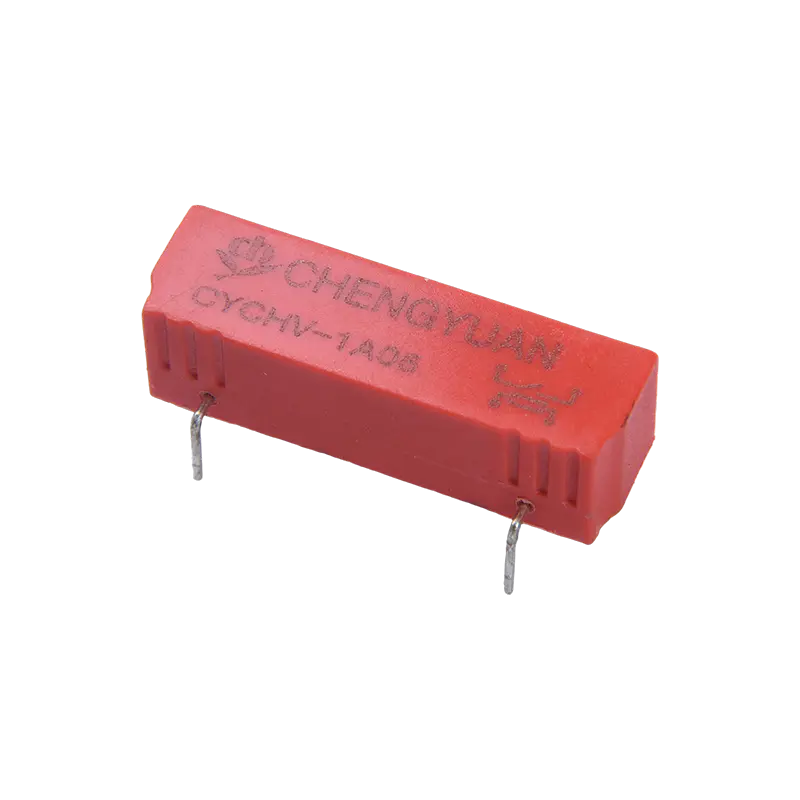

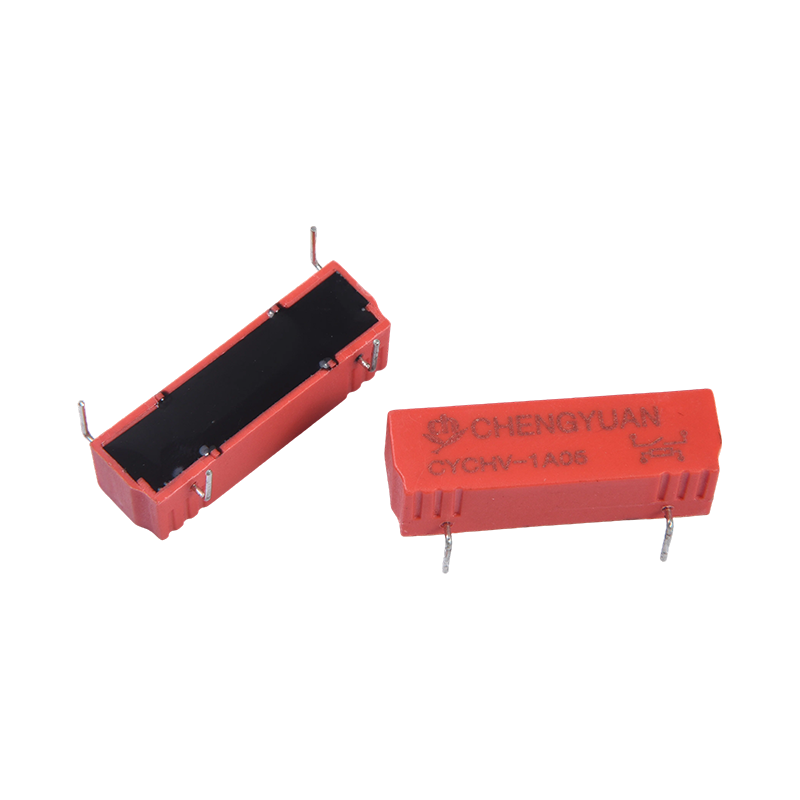

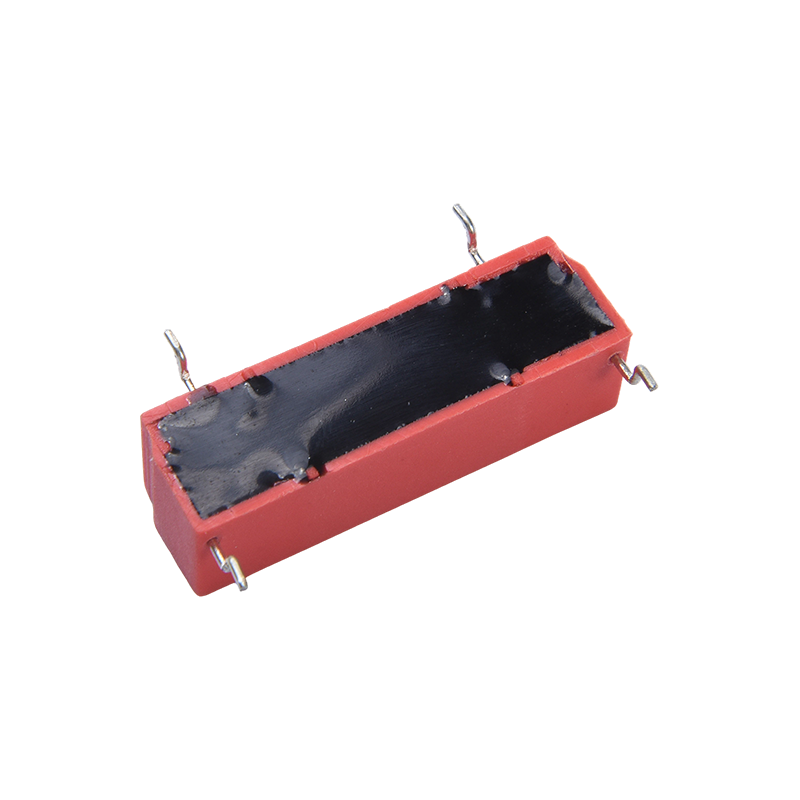

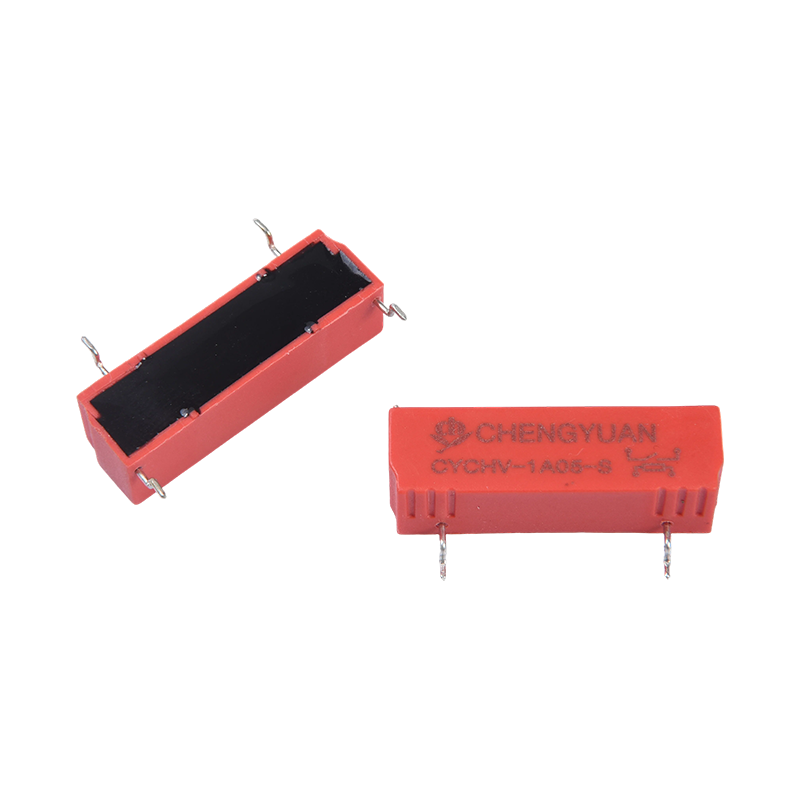

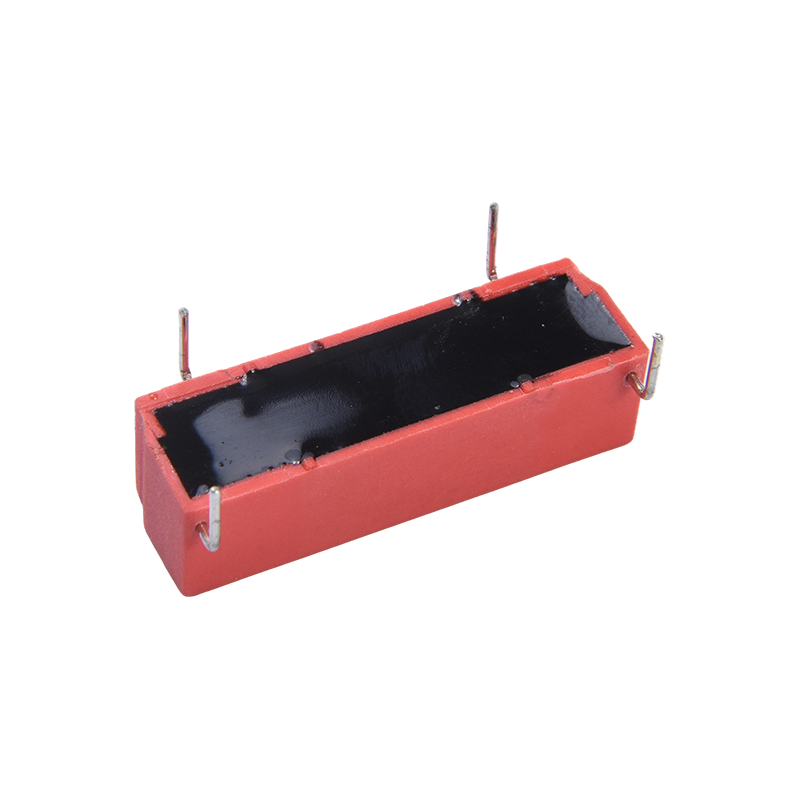

I. Структура продукта и особенности установки
1. Структура сердечника: используется конструкция магнитного геркона с герметичной стеклянной трубкой, использующая магнитное поле для управления действием геркона, обеспечивая эффективную изоляцию цепей высокого и низкого напряжения;
2. Миниатюрный дизайн: компактный размер, подходит для монтажа на печатной плате, экономит внутреннее пространство для установки и обеспечивает высокую плотность размещения;
3. Стабильность производительности: высокая чувствительность, длительный механический срок службы и высокая устойчивость к воздействию окружающей среды, что обеспечивает стабильную работу в сложных условиях работы.
II. Основные функции и применимые сценарии
1. Основные функции: обеспечивает изоляцию, переключение и управление высоковольтными цепями, а также обнаружение сигнала, контроль низкого энергопотребления и функции высоконадежного переключения, подходящие для взрывозащищенных и влагозащищенных применений;
2. Новая энергетическая область: применима к системам обнаружения изоляции и управления током в электромобилях, зарядных устройствах, инверторах, оборудовании для хранения энергии и т. д.
3. Область тестирования и приборостроения: используется в высоковольтных изоляционных приложениях для приборов, высоковольтных источников питания и других областях тестирования;
4. Другие сценарии высокого напряжения: Подходит для автоматического испытательного оборудования (ATE), медицинских приборов, фотогальваники, базовых станций и других приложений, требующих высоковольтной изоляции и надежного переключения. IV. Использование основных преимуществ
1. Устойчивость к сверхвысокому напряжению: отличные изоляционные характеристики и превосходная устойчивость к напряжению между контактами и катушками обеспечивают безопасную работу в средах с высоким напряжением.
2. Миниатюризация и совместимость с высоким напряжением. Обеспечивает возможности переключения высокого напряжения при компактном размере, удовлетворяя двойным требованиям миниатюризации оборудования и управления высоким напряжением;
3. Широкий спектр применения: охватывает множество областей применения высокого напряжения, таких как новая энергетика, испытательные приборы, медицинское оборудование и связь, обеспечивая высокую универсальность.
4. Длительный срок службы и высокая надежность: длительный механический срок службы, высокая чувствительность и авторитетные сертификаты снижают затраты на техническое обслуживание оборудования и риски сбоев.
| Контактные данные |
| Тип | ЦИХВ |
| Контактный материал | Родиевые сплавы |
| Контактная информация | 1А |
| Контактное сопротивление | ≤ 150 мОм Макс. (при 1 А, 16 В постоянного тока) |
| Номинальная нагрузка (резистивная нагрузка) | 10 мА 1500 В постоянного тока/ 15 мА 1000 В постоянного тока / 1 А 30 В постоянного тока |
| Макс. ток переключения | 1А |
| Макс. коммутируемое напряжение | 1500 В переменного тока/1000 В постоянного тока |
| Макс. Проведение тока | 2,5А |
| Характеристики |
| Время работы (при номинальном напряжении катушки) | ≤ 1,5 мс Макс. |
| Время выпуска | ≤ 0,5 мс Макс. |
| Сопротивление изоляции | Мин. 10000 МОм (при 100 В постоянного тока, относительной влажности <45 %) |
| Диэлектрическая прочность | Между открытыми контактами: Стандартный 3000 В постоянного тока Тип высокого давления 3500 В постоянного тока. |
| Между катушкой и контактом: 7000 В постоянного тока. |
| Устойчивость к вибрации | 10-55 Гц, 20 г |
| Ударопрочность | 1/2 полусинусоидальной волны, 11 мс, 3 осевых, 30G |
| Выносливость | Механическая выносливость (10800 операций в час) | 100000000 операций (при комнатной температуре) |
| Электрическая выносливость (360 операций в час) | 100000 операций.(при комнатной температуре) |
| Температура окружающей среды | -40℃~ 105℃ |
| Вес | Прибл. 4,5 г |
| Данные катушки (при 20 ℃) |
| Номинальный напряжение (В постоянного тока) | Номинальный действующий текущий ±10% (мА) | Сопротивление катушки ±10% (Ом) | Номинальный operating власть | Рабочее напряжение (Макс.) | Напряжение отпускания (Мин.) | Макс. допустимое напряжение |
| 5 | 40 | 120 | 0.2 | 75% от номинала напряжение | 5% от номинала напряжение | 130 % номинального напряжения |
| 12 | 24 | 500 | 0.288 |
| 24 | 12 | 2000 | 0.288 |
Данные, показанные выше, являются начальными значениями. Не подавайте максимально допустимое напряжение на катушку более чем на 10 минут, чтобы избежать перегрева катушки.

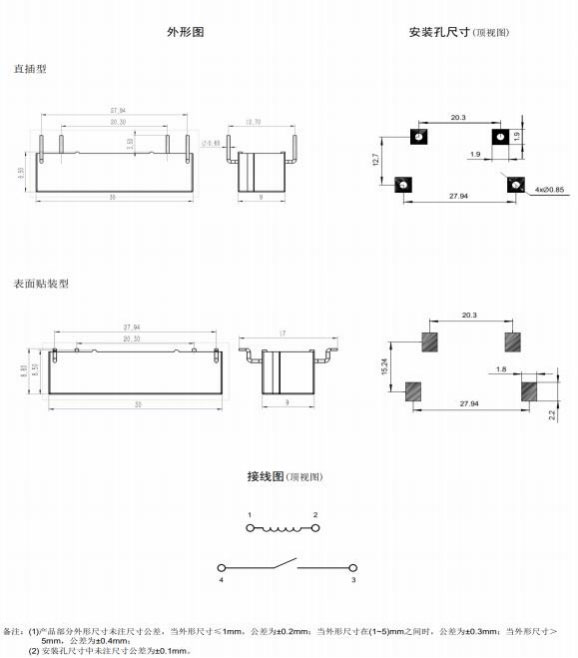

Габаритные размеры, Схема подключения, Расположение печатной платы (Единица измерения: мм)
Информация для заказа
CYCHV - 1 A 12 В постоянного тока - S XX
1 2 3 4 5 6
1: Тип: CYCHV
2: Количество полюсов: 1-1 полюс
3: Схема контактов: A От A
4: Номинальное напряжение: 5,12,24 В постоянного тока.
5: Форма монтажа: (THT) ; С （СМТ）
6: Специальный параметр: Ноль-стандартный тип.
Буква или цифра – особые требования.
Отказ от ответственности: спецификация предназначена только для справки. Технические характеристики могут быть изменены без предварительного уведомления.
Мы не смогли оценить всю производительность и все параметры для каждого возможного применения. Таким образом, пользователи должны быть в правильном положении для выбора
подходящий продукт для собственного применения. Для герметичных реле после установки и очистки перед использованием откройте вентиляционное отверстие в корпусе. Если у вас возникнут какие-либо вопросы, свяжитесь с Chengyuan для получения технических услуг. Тем не менее, пользователь несет ответственность за определение того, какой продукт следует использовать.
