Вызов без отопления в самое холодное утро года обычно заканчивается в одном и том же компоненте. Термостат срабатывает, плата управления подает напряжение 24 В переменного тока, трансформатор исправен, а нагревательные элементы все еще холодные. Контактор печи – это та деталь, которая перестала выполнять свою работу.
Контактор печи представляет собой мощный переключатель с электрическим приводом. Низковольтная катушка, почти всегда 24 В переменного тока в бытовом оборудовании, подключает контакты сетевого напряжения, по которым проходит полный ток нагревательных элементов или двигателя вентилятора. Три числа определяют правильную деталь: напряжение катушки, номинальный контактный ток при приложенном напряжении и конфигурация полюсов. Сопоставьте все три, и контактор прослужит долгие годы отопительных сезонов. Пропустите один, и результат — приваренные контакты, дребезжащая катушка или тот же звонок без подогрева следующей зимой.
Что делает контактор печи в цепи
Контактор предназначен для того, чтобы держать низковольтную управляющую проводку подальше от сетевого напряжения. Термостаты и платы управления работают при напряжении 24 В переменного тока, которое безопасно прокладывать через тонкий кабель термостата. Нагревательные элементы, двигатели вентиляторов и компрессоры работают при напряжении 120, 208, 240 или 277 В переменного тока и могут потреблять десятки ампер. Контактор находится на этой границе. Его катушка подключена к цепи управления, его контакты подключены к линейной цепи, и они никогда не соприкасаются электрически.
Где живет деталь, зависит от комплектации:
- Электрические печи и кондиционеры: контактор переключает группы нагревательных элементов, часто работая вместе с устройствами последовательности, которые включают элементы в течение нескольких секунд.
- Газовые печи: контактор или реле вентилятора переключают двигатель вентилятора при сетевом напряжении, как только плата решает, что теплообменник достаточно нагрет.
- Агрегатные агрегаты и наружные секции: контактор одновременно включает компрессор и вентилятор конденсатора, поэтому его номинал указывается в амперах заторможенного ротора, а также в рабочих амперах.
Стоит отделить контактор от маленьких реле на плате управления печью. Реле на плате переключают газовый клапан, индуктор или увлажнитель и управляют одним или двумя усилителями. Контактор выдерживает большую нагрузку, и эта разница в режиме работы влияет на каждый номинал, указанный на его этикетке.
Числа, которые имеют значение, прежде чем указывать или заменять
На первом месте стоит напряжение катушки. Катушка на 24 В переменного тока не будет надежно подключаться к цепи 120 В переменного тока, а катушка на 240 В переменного тока в цепи 24 В переменного тока просто не будет двигаться. Большинство трансформаторов для бытовых печей рассчитаны на напряжение 24 В переменного тока и номинальную мощность около 40 ВА, чего достаточно для катушки контактора, газового клапана и платы. Катушки допускают некоторый провисание, но когда трансформатор слабый или кабель термостата имеет недостаточный размер, контактор дребезжит вместо того, чтобы четко замыкаться, и дребезг сгорает катушку быстрее, чем что-либо еще.
Рейтинг контактов занимает второе место и состоит из двух частей. Номинальный ток сопротивления, часто 25, 30 или 40 А при напряжении от 240 до 277 В переменного тока, охватывает блоки нагревательных элементов. Номинальная мощность двигателя указывается как ток полной нагрузки и ток запертого ротора, и именно это число имеет значение, когда компрессор находится на контактах. Резистивный контактор на 40 А не является автоматически контактором компрессора на 40 А.
Далее идут механические детали:
- Конфигурация полюсов: однополюсный для одной ветви, двухполюсный для однофазного напряжения 240 В переменного тока, трехполюсный для трехфазного.
- Тип клеммы: винтовые клеммы, быстроразъемные соединения на четверть дюйма или коробчатые наконечники.
- Место установки, тип кронштейна и положение клемм катушки.
Типичные варианты коммутации, используемые в схемах печей и приточно-вытяжных устройств. Значения являются приблизительными, и фактическую нагрузку всегда следует сверять с паспортной табличкой оборудования. | Параметр | Контактор определенного назначения | Реле мощности печатной платы | Релейный модуль на DIN-рейке |
| Напряжение катушки | Типичное напряжение 24 В переменного тока, доступно от 120 до 277 В переменного тока | от 5 до 24 В постоянного тока или 24 В переменного тока | 24 В переменного или постоянного тока |
| Рейтинг контактов | 25–40 А при 240–277 В переменного тока | от 8 до 16 А при 250 В переменного тока | от 5 до 16 А при 250 В переменного тока |
| поляки | от 1 до 3 | 1 к 2 | 1 к 2 |
| Монтаж | Панель или кронштейн | Сквозное отверстие на борту | рейка 35 мм |
| Типичная обязанность | Элементы, двигатели воздуходувок, компрессоры | Встроенное переключение платы | Вмешательство и сигнальная работа |

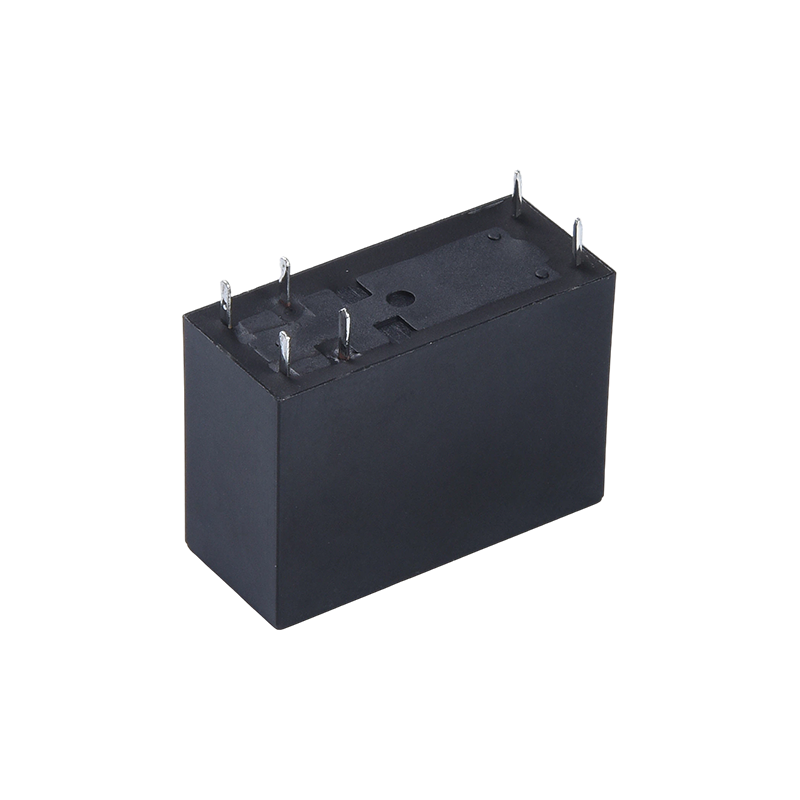

Когда нагрузка небольшая, в некотором оборудовании вместо отдельного контактора панели используется силовое реле, припаянное к плате управления. Такая деталь, как реле CYF3 SPST для печатной платы, рассчитанное на ток 16 А при 250 В переменного тока, предназначена для встроенной коммутации, в которой полный контактор был бы слишком большим.
Реле печатной платы CYF3 для встроенного переключения Компактное реле для печатной платы на 16 А, 250 В переменного тока для переключения платы управления там, где отдельный контактор панели слишком велик; высокая изоляция контактов катушки позволяет использовать компактное оборудование. Просмотреть продукт → Симптомы, указывающие на неисправность контактора
Контактор редко выходит из строя без предупреждения. Модель отказа обычно указывает именно на ту часть, которая сдалась.
- Нет нагрева при работающем вентиляторе: катушка открыта или плата не подает на нее напряжение 24 В переменного тока. Прежде чем приступать к ремонту детали, проверьте напряжение на катушке.
- Дребезжание или гудение: катушка не получает достаточного напряжения, чтобы удерживать якорь, часто это слабый трансформатор или коррозия соединения.
- Нагрев, который не отключается: контакты приварены. Выключатель верхнего предела — единственное, что останавливает элементы, и он будет неоднократно срабатывать, пока контактор не будет заменен.
- Запах горелого или катушка обесцвечена: изоляция катушки вышла из строя, обычно из-за длительного вибрирования или короткого замыкания в цепи управления.
- Изъязвленные или почерневшие контакты: контактор по-прежнему замыкается, но сопротивление замкнутых контактов возросло, на клеммах накапливается тепло, и работа превращается в ремонт проводки, а не в замену деталей.
Испытание на падение напряжения под напряжением выявляет этот последний случай до того, как он станет дорогим. При замкнутом контакторе и работающей нагрузке измерьте напряжение на линейных клеммах каждого полюса. На исправном наборе контактов падение напряжения составляет лишь доли вольта. Как только показания превысят примерно полвольта при номинальном токе, питтинг уже идет полным ходом, и деталь подлежит следующему посещению сервисного обслуживания, а не следующей поломке.
Проверка контактора печи за шесть шагов
Проверка занимает около пятнадцати минут с помощью мультиметра.
- Отключите питание на разъединителе печи и на автомате, затем проверьте с помощью счетчика на клеммах линии.
- Сфотографируйте расположение клемм, прежде чем отсоединять провода.
- Отсоедините провода катушки и измерьте сопротивление катушки. Сравните со значением, указанным на паспортной табличке, или с заведомо исправным устройством. Открытое показание означает неисправную катушку.
- Подайте напряжение 24 В переменного тока от заведомо исправного трансформатора непосредственно на катушку. Твердый одиночный щелчок означает, что магнитная цепь работает. Жужжание или тишина указывают на катушку или механическую неисправность.
- При обесточенной катушке проверьте непрерывность на каждом полюсе. Оно должно читаться открыто. Подайте питание на катушку и убедитесь, что каждый полюс закрыт.
- Подключите все заново, восстановите питание и замерьте падение напряжения на замкнутых контактах под нагрузкой. Этот шаг чаще всего пропускают, и именно он прогнозирует повторный вызов.
Выбор замены без понижения версии схемы
Самая безопасная замена соответствует оригиналу по напряжению катушки, номиналу контактов при приложенном напряжении, количеству полюсов и монтажу. Наиболее распространенной ошибкой является установка детали из-за того, что кронштейн и клеммы совпадают, а номинал контакта ниже исходного. Контактор на 30 А вместо детали на 40 А будет работать в ясный день и приваривать контакты первым холодным утром, когда все группы элементов подадут напряжение одновременно.
Две привычки предотвращают обратные вызовы:
- Проверьте фактическую нагрузку, а не только старую этикетку. Если двигатель нагнетателя или компрессор был заменен на другую модель, ток полной нагрузки мог измениться.
- Проверьте напряжение катушки на клеммах во время вызова термостата. Значение значительно ниже 24 В переменного тока означает, что контактор не является основной причиной, и в первую очередь необходимо обратить внимание на трансформатор или проводку управления.

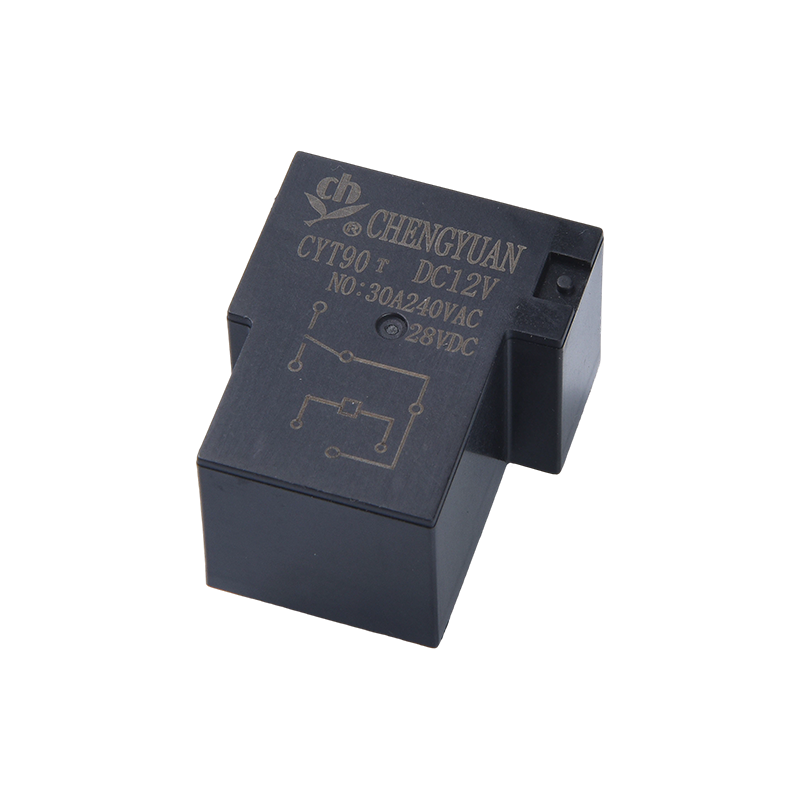

Переключение сильного тока в цепях отопления и компрессора часто сводится к использованию прочного однополюсного силового реле с большим расстоянием между контактами и катушкой, которая надежно удерживает низкое напряжение. Такая деталь, как сильноточное реле CYT90 SPST с номиналом от 30 до 40 А, рассчитана именно на этот класс нагрузки.
Сильноточное реле CYT90 для тяжелого переключения Компактное силовое реле на 30 А/40 А с контактами из серебряного сплава, несколькими вариантами монтажа и возможностью сильноточного переключения приборов, нагревателей и промышленного оборудования управления. Просмотреть продукт → Где заканчивается реле и начинается контактор
Граница между ними — это вопрос обязанностей и конструкции, а не жесткая техническая граница. Контакторы созданы для коммутации определенных целей и имеют более широкие зазоры между контактами, более тяжелые пружины и клеммы, подходящие для линейного провода. Принцип тот же, что и у любого электромагнитное реле общего назначения : катушка генерирует магнитное поле, которое тянет якорь и перемещает контакты. Что меняется, так это ток, материал контактов и механическая прочность движущихся частей.

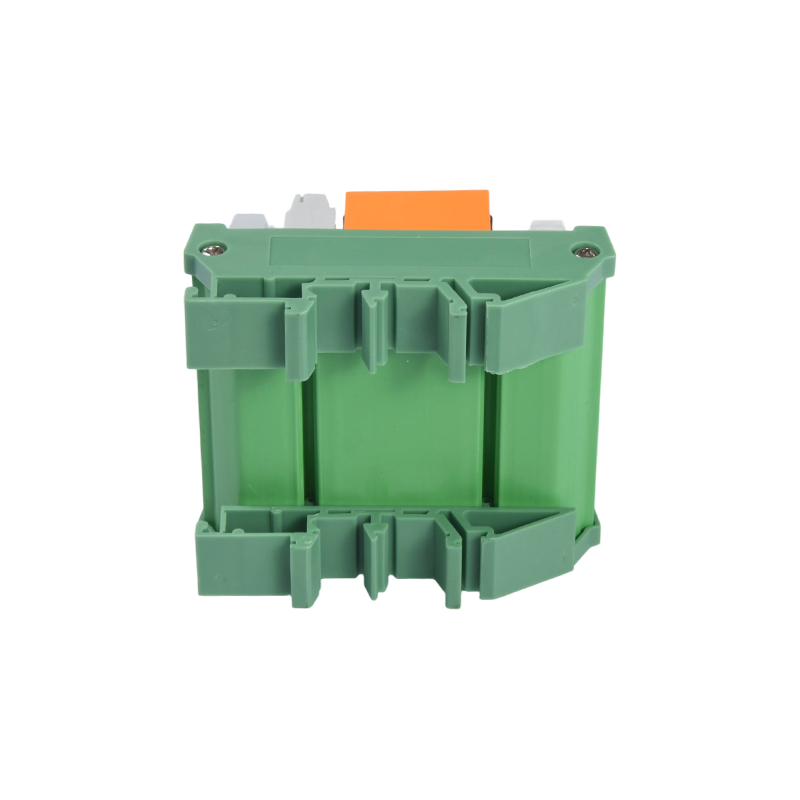

Строители панелей обычно делят работу на два уровня. Переключение мощности происходит контактором или сильноточным реле. Изоляция и промежуточное соединение выполняются в модулях, монтируемых на рейку, где такая деталь, как модуль рельсового реле MCYF3 14F с контактами на 16 А, вписывается в шкаф управления печью или большую нагревательную панель.
Модуль рельсового реле MCYF3 14F для производителей панелей Релейный модуль 14F, монтируемый на рейку, с контактами на 16 А и до 32 каналами, подходит для централизованного управления и устанавливается в печи или нагревательные панели. Просмотреть продукт → Вопросы, которые стоит задать при оптовой покупке
Для OEM-производителей и производителей панелей контактор или реле — это небольшая статья расходов, оказывающая большое влияние на стоимость гарантии. Перед размещением заказа стоит подтвердить три пункта.
- Материал контактов и срок службы: оксид серебра, олова и оксид серебра, кадмия ведут себя по-разному при резистивных и индуктивных нагрузках. Спросите, какой материал используется и какое количество циклов было проверено при номинальном токе.
- Консистенция катушки: изменения в напряжении срабатывания и отпускания от партии к партии проявляются в виде вибрации в поле. Спросите, как проверяются катушки перед сборкой.
- Отслеживание производства: коды дат, проверки входящих материалов и тестирование сопротивления контактов в конце линии.
Информация о поставщике имеет такое же значение, как и техническое описание. Ningbo Chengyuan Chuangke Electronics Co., Ltd., действующая через cyrelays.com, производит реле и электронные компоненты в Нинбо с 1996 года и позиционирует себя как производитель, сочетающий разработку, производство и продажи, с патентами на полезные ископаемые, охватывающими конструкции с магнитной фиксацией и защелкиванием. Более подробная информация доступна на сайте о странице .
Контактор печи – это простая деталь с тремя критическими номерами. Напряжение катушки, номинал контактов при приложенном напряжении и конфигурация полюсов определяют, переживет ли она отопительный сезон или выйдет из строя самым холодным утром. Сделайте это правильно, проверьте реальную нагрузку вместо старой этикетки, и контактор перестанет быть предметом регулярного обслуживания.
