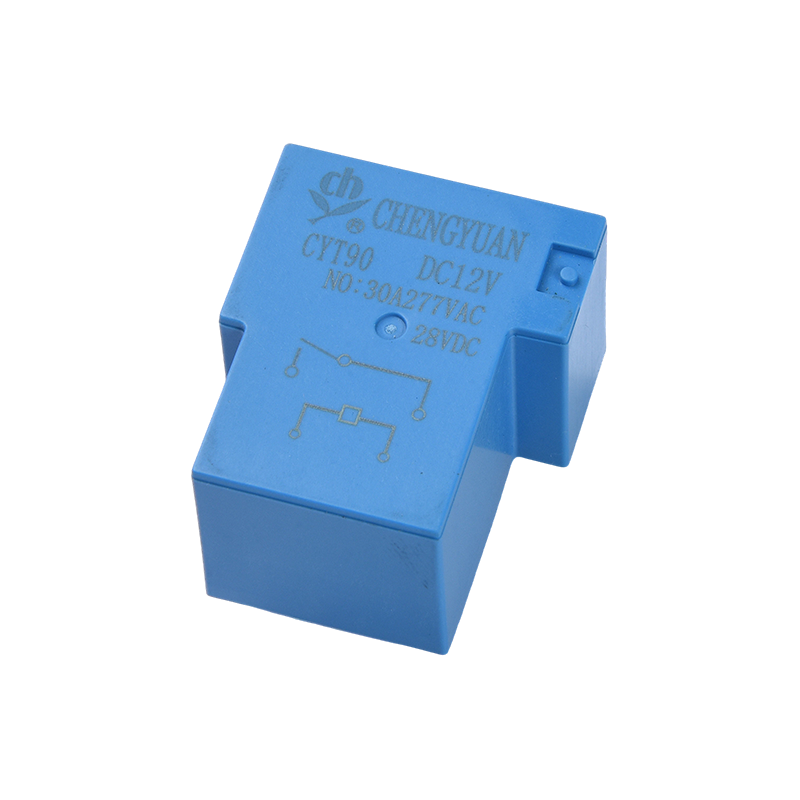

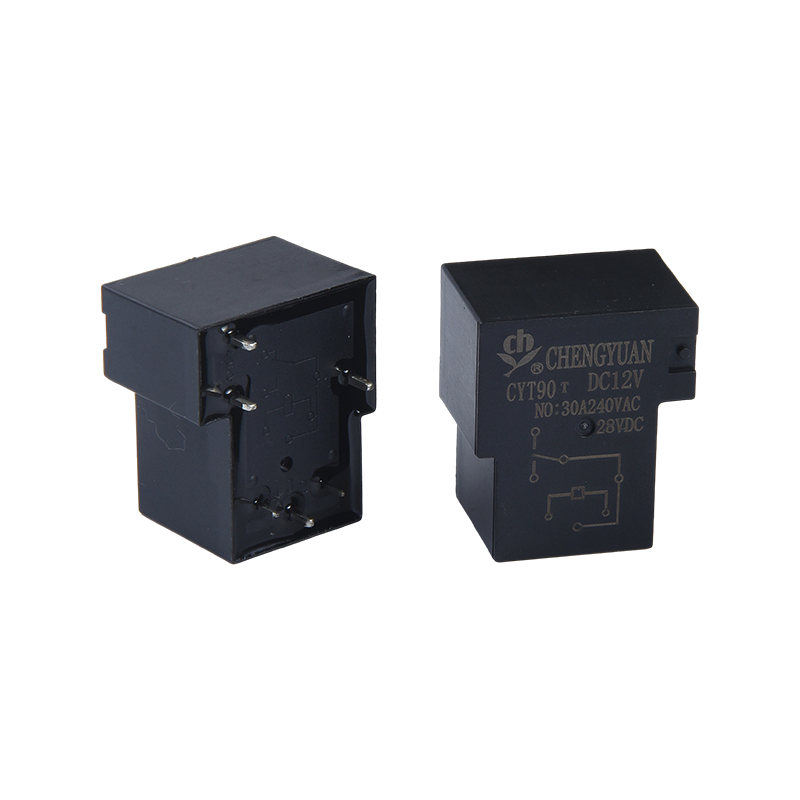

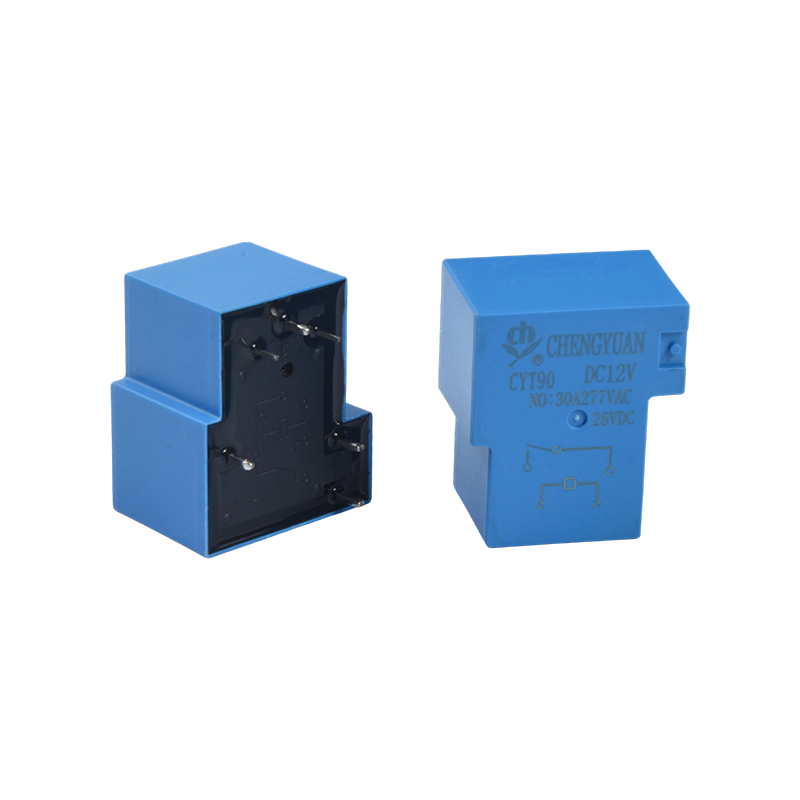

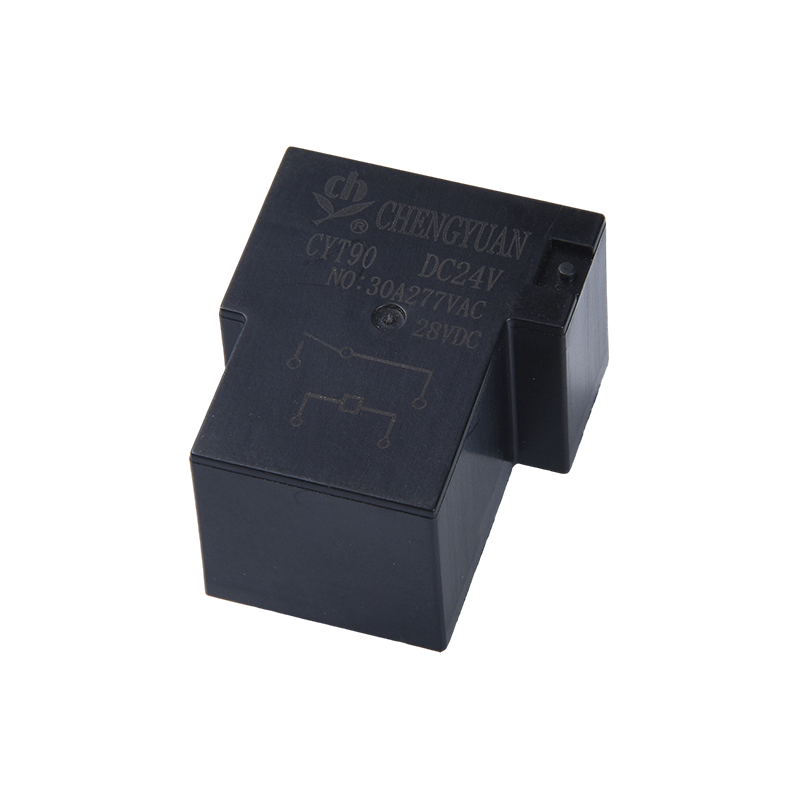

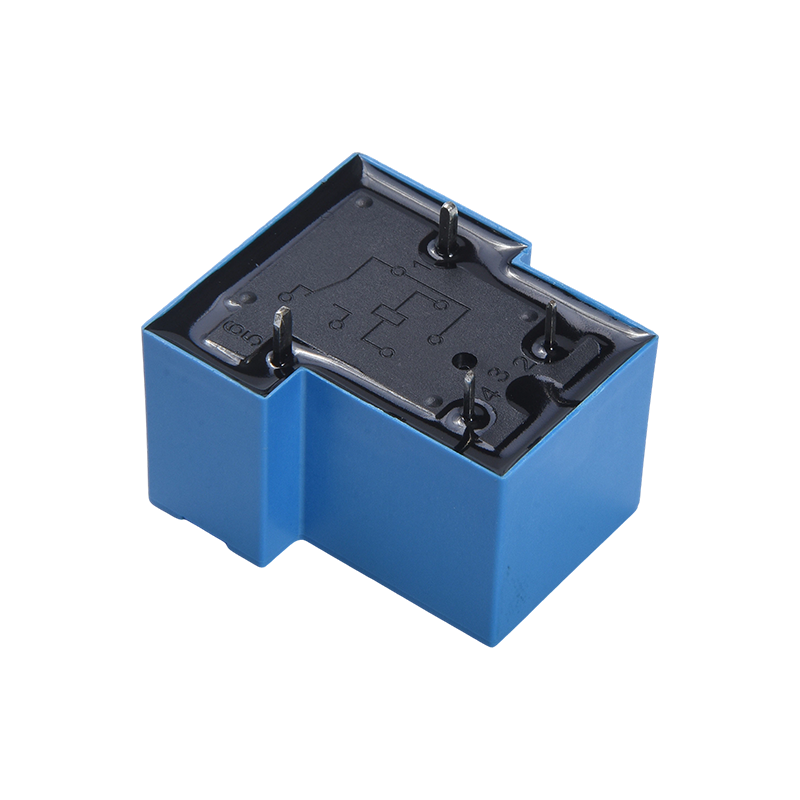

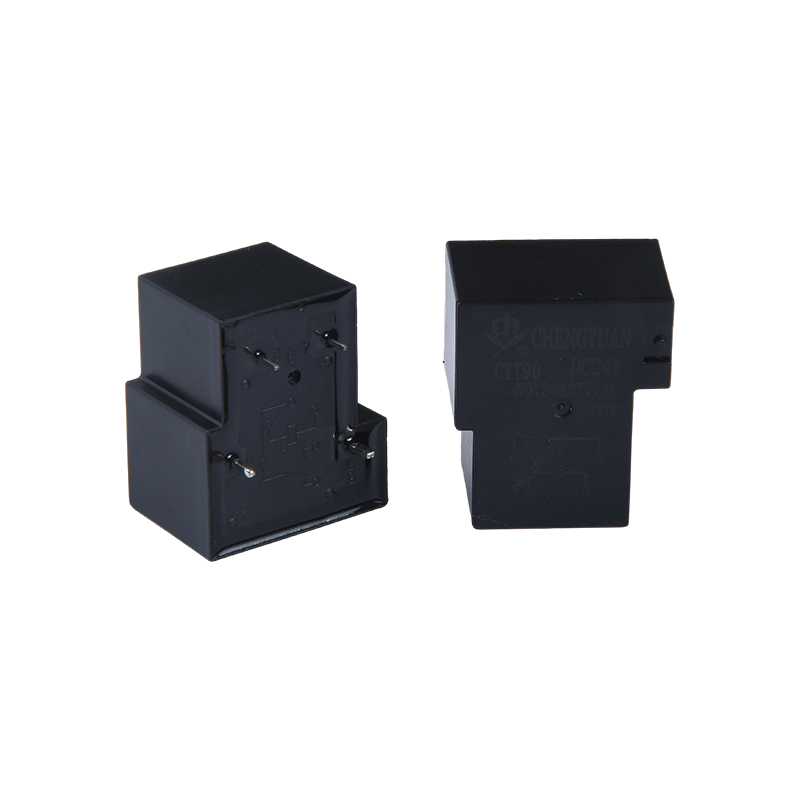

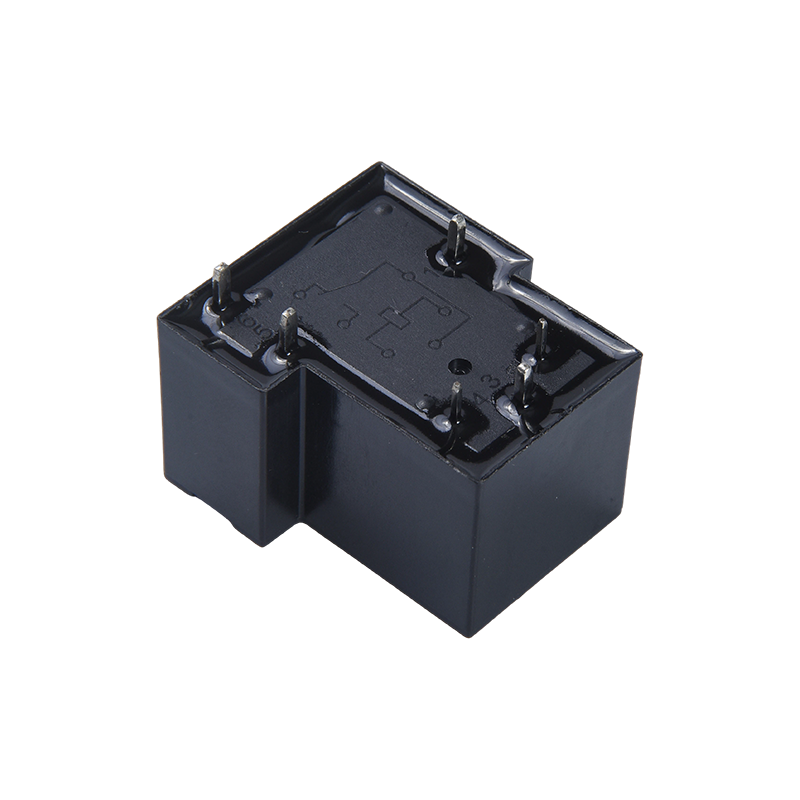

Я. Особенности:
1. Несколько вариантов монтажа. Предоставляются различные варианты монтажа в соответствии с различными сценариями установки оборудования, что повышает удобство установки;
2. Компактный дизайн: компактный размер реле небольшой мощности экономит внутреннее пространство для установки;
3. Структура SPDT: используется однополюсная двухходовая структура, обеспечивающая четкую логику переключения и адаптирующаяся к различным потребностям коммутации мощных цепей.
II. Основные функции и применимые сценарии:
1. Основные функции: обеспечивает управление сильноточным переключением, преобразование сигналов и функции переключения нагрузки, обеспечивая стабильную работу цепей мощного оборудования;
2. Бытовая техника: подходит для кондиционеров, индукционных плит, холодильников, рисоварок и другой бытовой техники, обеспечивая управление переключением нагрузки высокой мощности;
3. Промышленное управление: подходит для обогревателей, вентиляционных устройств и другого оборудования промышленной автоматизации, отвечая потребностям сильноточного управления в промышленных сценариях;
4. Умный дом и новые технологии: применимо к оборудованию безопасности, системам освещения, новому энергетическому оборудованию и Интернету вещей, поддерживает преобразование сигналов и переключение нагрузки.
IV. Ключевые преимущества:
1. Работа с высокой мощностью: конструкция с высокой контактной мощностью надежно выдерживает сценарии сильного тока 20 А/30 А, обеспечивая высокую адаптируемость.
2. Гибкая установка: доступны несколько вариантов монтажа, совместимых с различными требованиями к установке оборудования.
3. Широкий спектр применения: охватывает множество областей, включая бытовую технику, промышленный контроль, умные дома и новую энергетику, обеспечивая высокую универсальность.
4. Компактный размер и высокая мощность. Обеспечивает высокую выходную мощность при компактном размере, удовлетворяя двойным требованиям миниатюризации оборудования и управления высокой мощностью.
Контактные данные
| Тип | CYT90 |
| Контактный материал | Серебряный сплав |
| Контактное сопротивление | Макс. 100 мОм (при 1 А, 6 В постоянного тока) |
| Номинальная нагрузка (резистивная нагрузка) | 20А/30А 250В переменного тока |
| Макс. ток переключения | 20А/30А |
| Макс. коммутируемое напряжение | 250 В переменного тока |
| Макс. коммутационная мощность | 5000 ВА/7500 ВА |
| Мин. коммутационная нагрузка | 6В 1А |
| Характеристики |
| Время работы (при номинальном напряжении катушки) | 15 мс Макс. (без диода) |
| Время выпуска | 10 мс Макс. (без диода) |
| Сопротивление изоляции | Мин. 1000 МОм (при 500 В постоянного тока) |
| Диэлектрическая прочность | Между открытыми контактами: 1500 В переменного тока, 50/60 Гц в течение 1 минуты. |
| Между катушкой и контактом: 2500 В переменного тока, 50/60 Гц в течение 1 минуты. |
| Устойчивость к вибрации | Разрушительный | 10–55 Гц, при двойной амплитуде 1,5 мм |
| Функциональный | 10–55 Гц, при двойной амплитуде 1,5 мм |
| Ударостойкость | Функциональный | 10 Г мин. |
| Разрушительный | 100 Г мин. |
| Выносливость | Механическая долговечность (10800 операций в час) | 10000000 операций (при комнатной температуре) |
| Электрическая долговечность (360 операций в час) | 100000 операций (при комнатной температуре) |
| Температура окружающей среды | -40℃~ 85℃(без конденсации) |
| Вес | Приблизительно 24 г |
| Данные катушки (при 20 ℃) |
| Номинальный напряжение (В постоянного тока) | Номинальный действующий текущий ±10% (мА) | Сопротивление катушки ±10%(Ом) | Номинальный operating власть | Рабочее напряжение (Макс.) | Напряжение отпускания (Мин.) | Макс. допустимое напряжение |
| 5 | 180 | 27 | Около 0,9 Вт | 75% от номинала напряжение | 5% от номинала напряжение | 130 % номинального напряжения |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
Данные, показанные выше, являются первоначальными значениями. Не подавайте на катушку максимально допустимое напряжение более 10 минут во избежание перегрева катушки.

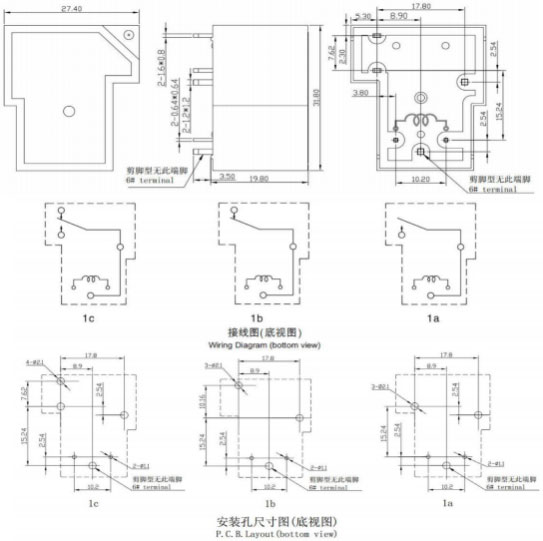

Габаритные размеры, схема подключения, расположение печатной платы (единица измерения: мм)

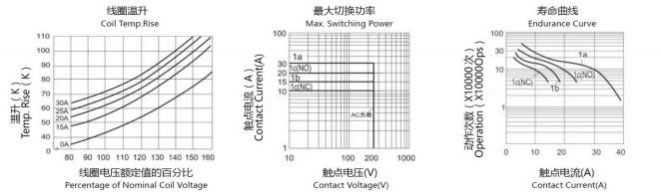

Характеристические кривые
Информация для заказа
CYT90 - 1 - C - 12 В постоянного тока - H - D - T - XX
1 2 3 4 5 4 5 8
1: Тип: CYT90
2: Количество полюсов: 1-1 полюс
3: Договоренность о контактах: Форма A; Б Форма Б; Форма С
4: Номинальное напряжение: 5,6,9,12,15,18,24,48В постоянного тока
5: Цвет корпуса: H-черный; L-синий
6: Мощность катушки: D-0,9 Вт
7: Защитная конструкция: защищена S-флюсом,
SH-герметичный тип, можно мыть
8: Специальный параметр: нулевой стандартный тип
Буква или цифра – особые требования
Магнитозащищенные реле нельзя использовать в среде с такими загрязнителями, как H2S, SO2, NO2, пыль и т. д.
Очистка водой или обработка поверхности не рекомендуется после установки флюсового реле на печатной плате.
Отказ от ответственности: Спецификация предназначена только для справки. Технические характеристики могут быть изменены без предварительного уведомления.
Мы не смогли оценить всю производительность и все параметры для каждого возможного применения. Таким образом, пользователи должны быть в правильном положении для выбора.
Подходящий продукт для собственного применения. Для герметичных реле после установки и очистки перед использованием откройте вентиляционное отверстие в корпусе. Если есть какие-либо вопросы, пожалуйста, свяжитесь с Chengyuan для получения технических услуг. Однако ответственность за определение того, какой продукт следует использовать, лежит на пользователе.
