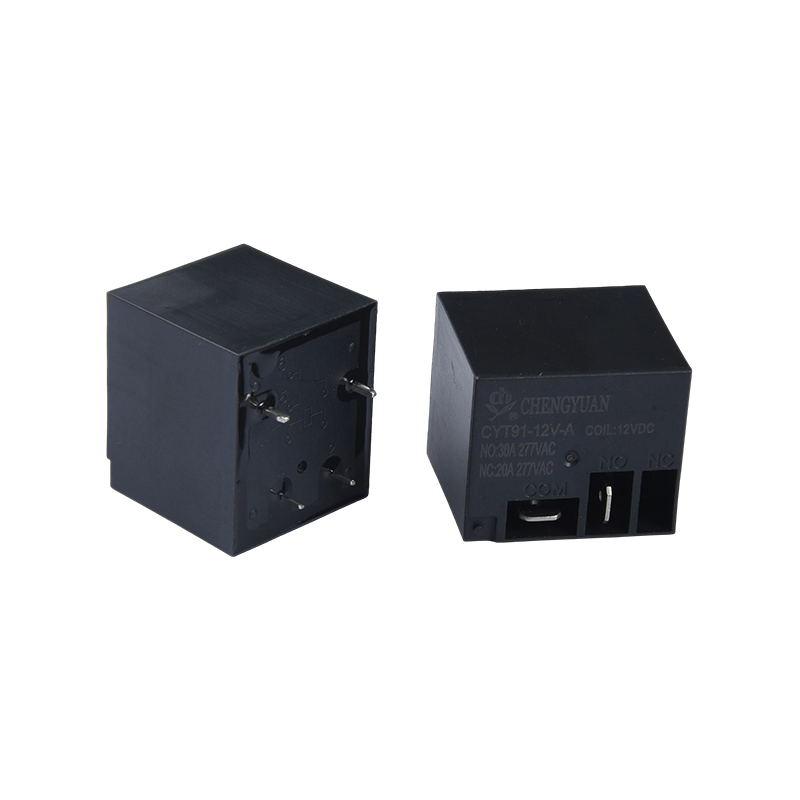

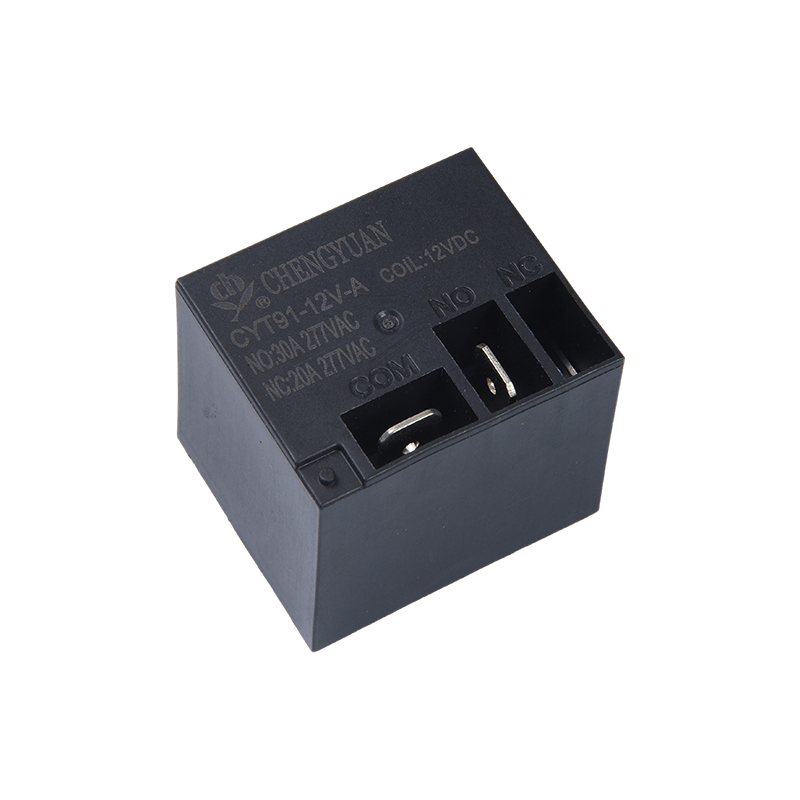

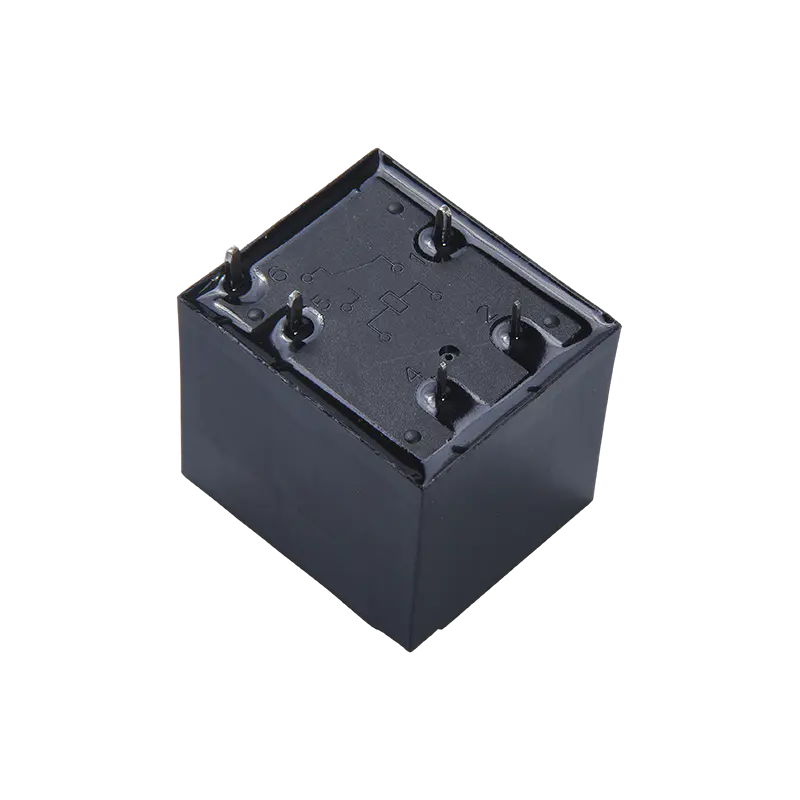

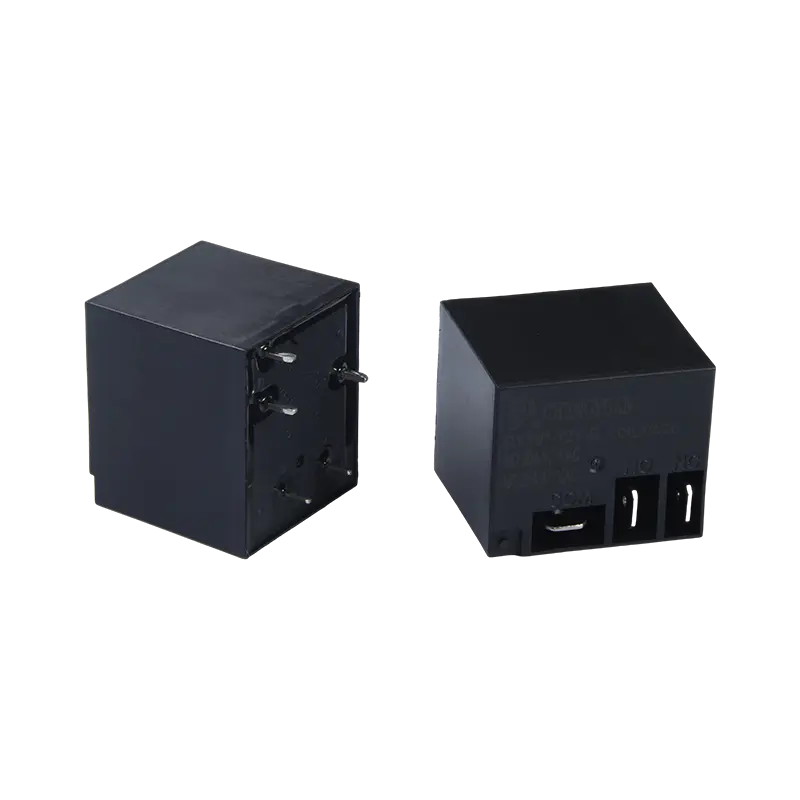

1. Преимущества продукта
Компактная конструкция с высоким током: обеспечивает высокую коммутационную способность 20 А/30 А при небольшом объеме, обеспечивая высокую плотность мощности и экономию места для установки.
Усиленная токоведущая конструкция: дополнительная версия с медными клеммами обеспечивает более низкое контактное сопротивление и более высокую допустимую токовую нагрузку, уменьшая выделение тепла и повышая долговременную надежность при высоких токах.
Широкий диапазон напряжения: широкий диапазон рабочего напряжения катушки (3–48 В постоянного тока), особенно подходит для автомобильной электроники, оборудования с батарейным питанием и различных систем управления постоянным током.
2. Ключевые особенности
Нагрузочная способность: поддерживает переключение нагрузки до 30 А при 250 В переменного тока или 28 В постоянного тока, удовлетворяя потребности в управлении большинством мощных резистивных и индуктивных нагрузок.
Конфигурация контактов: используется структура SPDT (однополюсный двойной выход), обеспечивающая один нормально разомкнутый и один нормально закрытый контакт, подходящий для простого переключения цепи или управления включением/выключением.
Эффективный привод: типичное энергопотребление катушки составляет 0,9 Вт, что обеспечивает высокую эффективность управления и низкую нагрузку на схему управления.
Прочная конструкция: прочная конструкция, материалы контактов и давление, оптимизированные для возникновения сильноточной дуги, что обеспечивает длительный электрический срок службы.
3. Основные приложения
Автомобильная электроника: используется в электромобилях и традиционных транспортных средствах для управления аккумулятором, цепей предварительной зарядки, обогревателей, вентиляторов и управления мощным освещением.
Промышленное оборудование: управляет двигателями малой и средней мощности, компрессорами, промышленными нагревателями и устройствами распределения электроэнергии.
Бытовая техника: используется в проточных водонагревателях, мощных кухонных приборах, компрессорах кондиционеров и отопительном оборудовании, требующем сильноточного переключения.
Контроль энергии: служит главным переключателем управления сильноточными цепями постоянного тока в солнечных системах и зарядном оборудовании.
| Контактные данные |
| Тип | CYT91 |
| Контактный материал | Серебряный сплав |
| Контактное сопротивление | Макс. 100 мОм (при 1 А, 6 В постоянного тока) |
| Номинальная нагрузка (резистивная нагрузка) | 20А/30А 250В переменного тока |
| Макс. ток переключения | 20А/30А |
| Макс. коммутируемое напряжение | 250 В переменного тока |
| Макс. коммутационная мощность | 5000 ВА/7500 ВА |
| Характеристики |
| Время работы (при номинальном напряжении катушки) | 15 мс Макс. (без диода) |
| Время выпуска | 10 мс Макс. (без диода) |
| Сопротивление изоляции | Мин. 1000 МОм (при 500 В постоянного тока) |
| Диэлектрическая прочность | Между открытыми контактами: 1500 В переменного тока, 50/60 Гц в течение 1 минуты. |
| Между катушкой и контактом: 2500 В переменного тока, 50/60 Гц в течение 1 минуты. |
| Устойчивость к вибрации | Разрушительный | 10–55 Гц, при двойной амплитуде 1,5 мм |
| Функциональный | 10–55 Гц, при двойной амплитуде 1,5 мм |
| сопротивление скакательного сустава | Функциональный | 10G Мин. |
| Разрушительный | 100 г мин. |
| Выносливость | Механическая долговечность (10800 операций в час) | 10000000 операций (при комнатной температуре) |
| Электрическая долговечность (360 операций в час) | 100000 операций (при комнатной температуре) |
| Температура окружающей среды | -40℃~ 85℃(без конденсации) |
| Вес | Приблизительно 28 г |
Данные катушки (при 20 ℃)
| Номинальный напряжение (В постоянного тока) | Номинальный действующий текущий ±10% (мА) | Сопротивление катушки ±10%(Ом) | Номинальный operating власть | Рабочее напряжение (Макс.) | Напряжение отпускания (Мин.) | Макс. допустимое напряжение |
| 5 | 180 | 27 | Около 0,9 Вт | 75% от номинала напряжение | 5% от номинала напряжение | 130 % номинального напряжения |
| 6 | 150 | 40 |
| 9 | 100 | 90 |
| 12 | 75 | 160 |
| 15 | 60 | 250 |
| 18 | 50 | 360 |
| 24 | 37.5 | 640 |
| 48 | 18.75 | 2560 |
Данные, показанные выше, являются первоначальными значениями. Не подавайте на катушку максимально допустимое напряжение более 10 минут во избежание перегрева катушки.

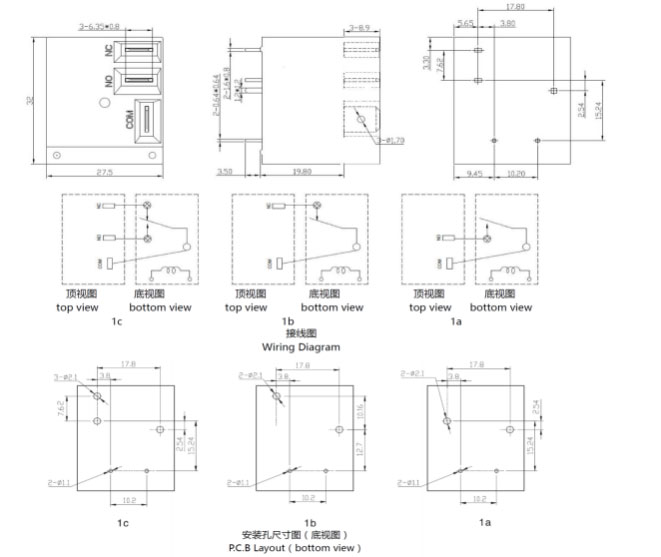

Габаритные размеры, схема подключения, расположение печатной платы (единица измерения: мм)

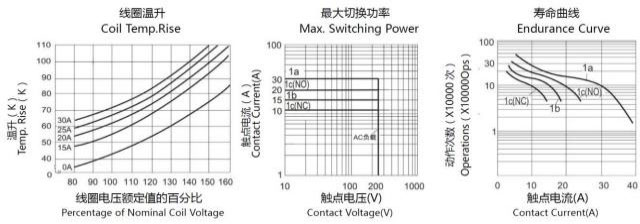

Характеристические кривые
Информация для заказа
CYT91 - 1 - C - 12 В постоянного тока - B D S XX
1 2 3 4 5 6 7 8
1: Тип: CYT91
2: Количество полюсов: 1-1 полюс
3: Схема контактов: : A Форма A ; Б Форма Б ; C Форма C
4: Номинальное напряжение: 5,6,9,12,15,18,24,48 В постоянного тока.
5: Цвет корпуса: B-черный; L-синий
6: Мощность катушки: D-0,9 Вт.
7: Защитная конструкция: защищена S-флюсом,
SH- Герметичного типа, можно мыть.
8: Специальный параметр: Ноль-стандартный тип.
Буква или цифра – особые требования.
Магнитозащищенные реле нельзя использовать в среде с такими загрязнителями, как H2S, SO2, NO2, пыль и т. д.
Очистка водой или обработка поверхности не рекомендуются после установки флюсозащищенных реле на печатной плате.
Отказ от ответственности: Спецификация предназначена только для справки. Технические характеристики могут быть изменены без предварительного уведомления.
Мы не смогли оценить всю производительность и все параметры для каждого возможного применения. Таким образом, пользователи должны быть в правильном положении для выбора.
Подходящий продукт для собственного применения. Для герметичных реле после установки и очистки перед использованием откройте вентиляционное отверстие в корпусе. Если есть какие-либо вопросы, пожалуйста, свяжитесь с Chengyuan для получения технических услуг. Однако ответственность за определение того, какой продукт следует использовать, лежит на пользователе.
