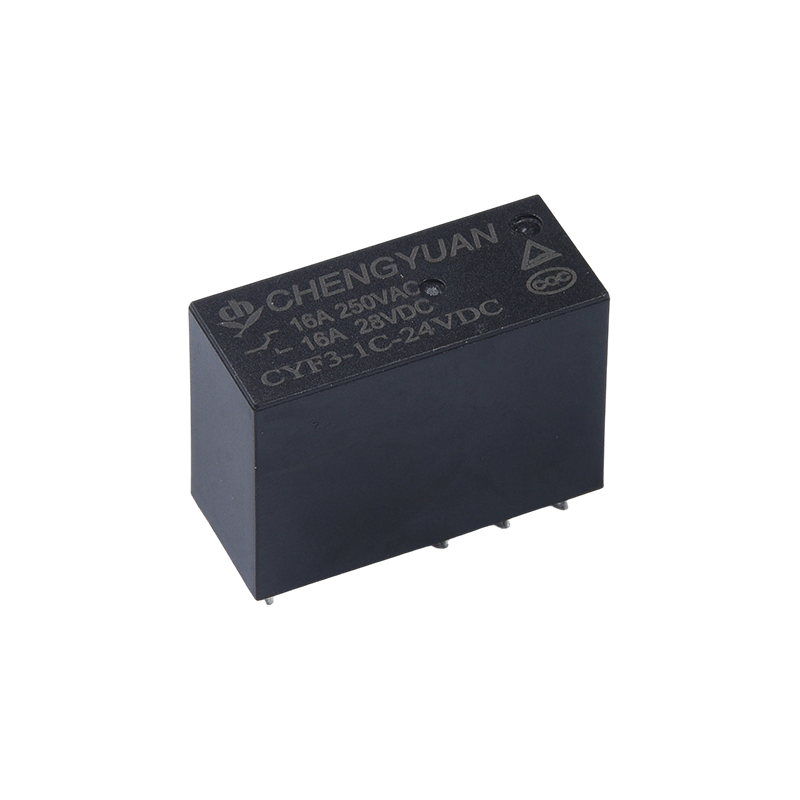

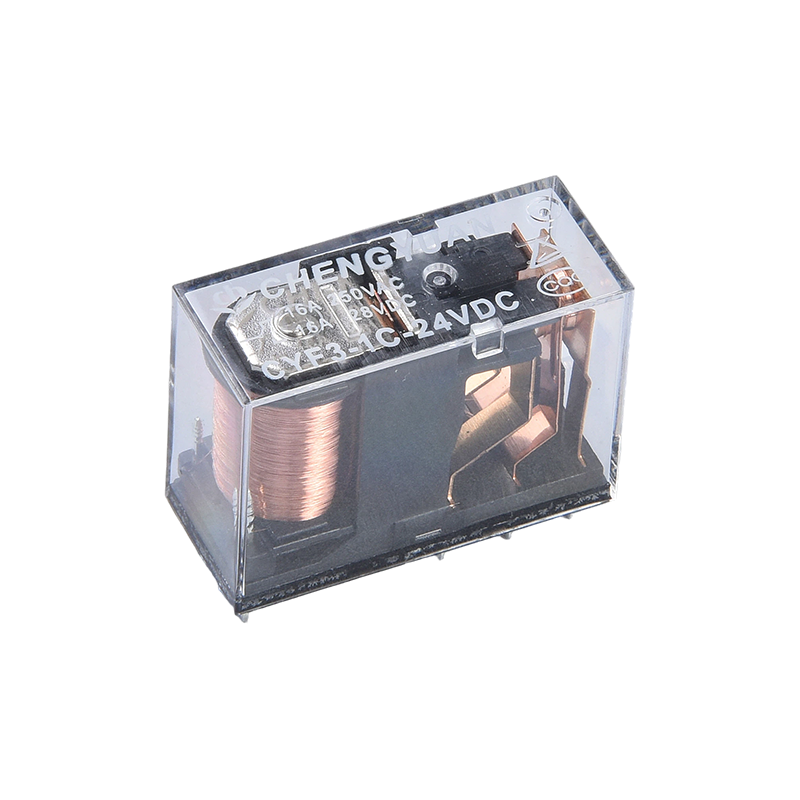

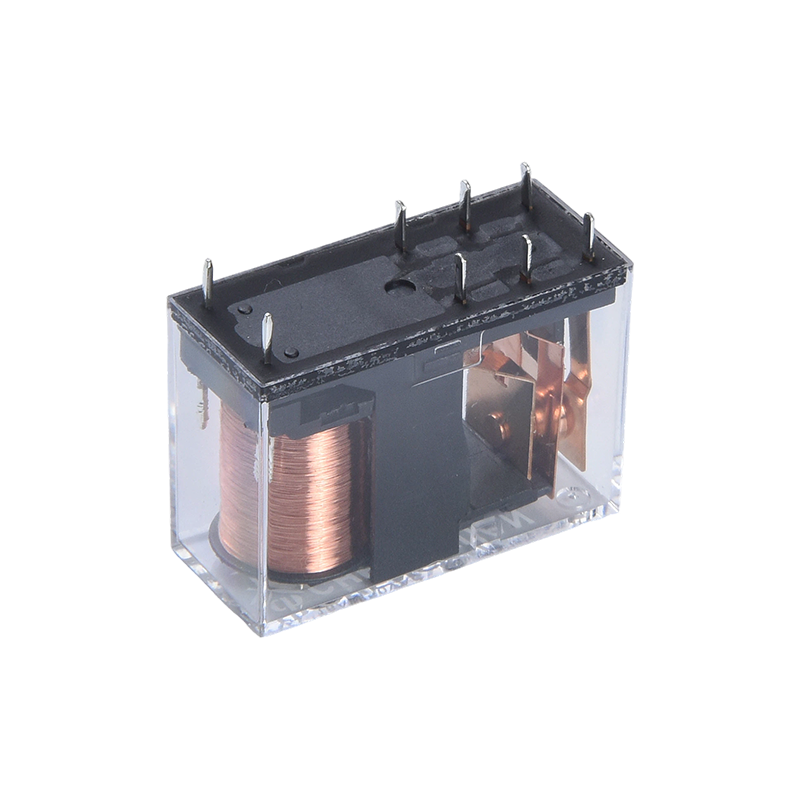

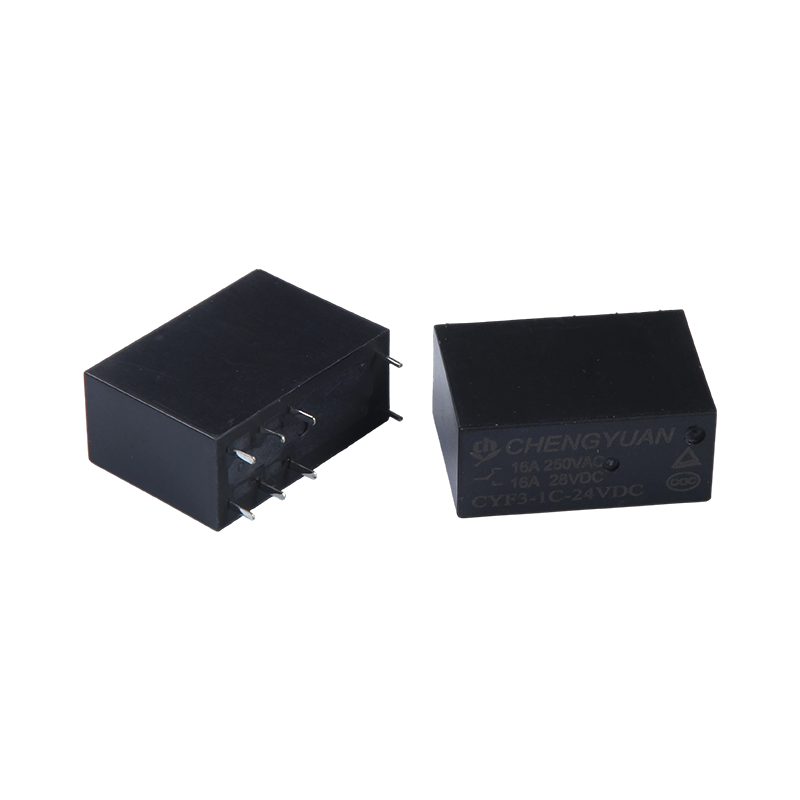

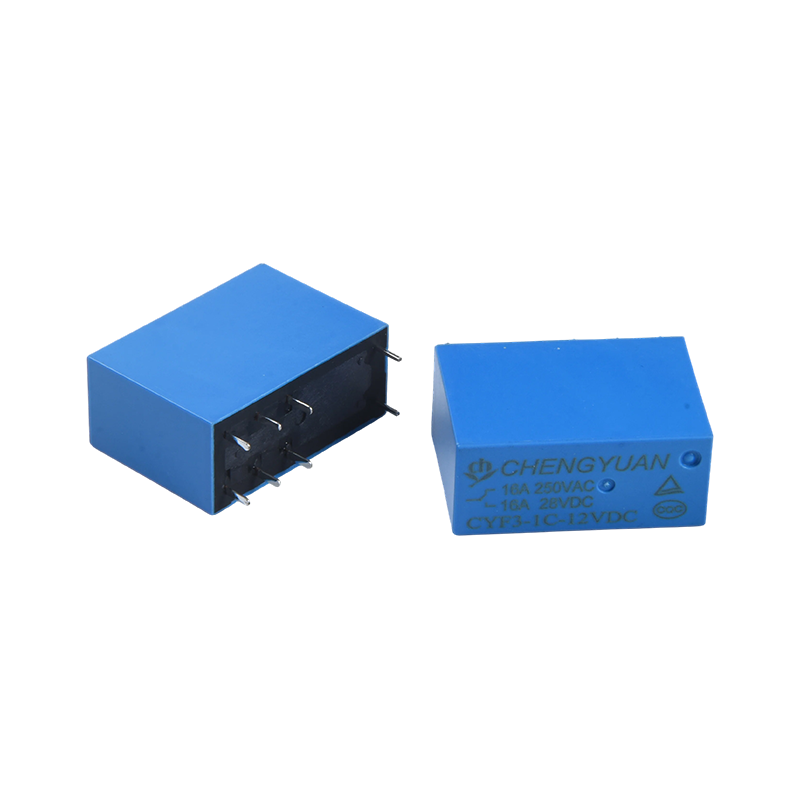

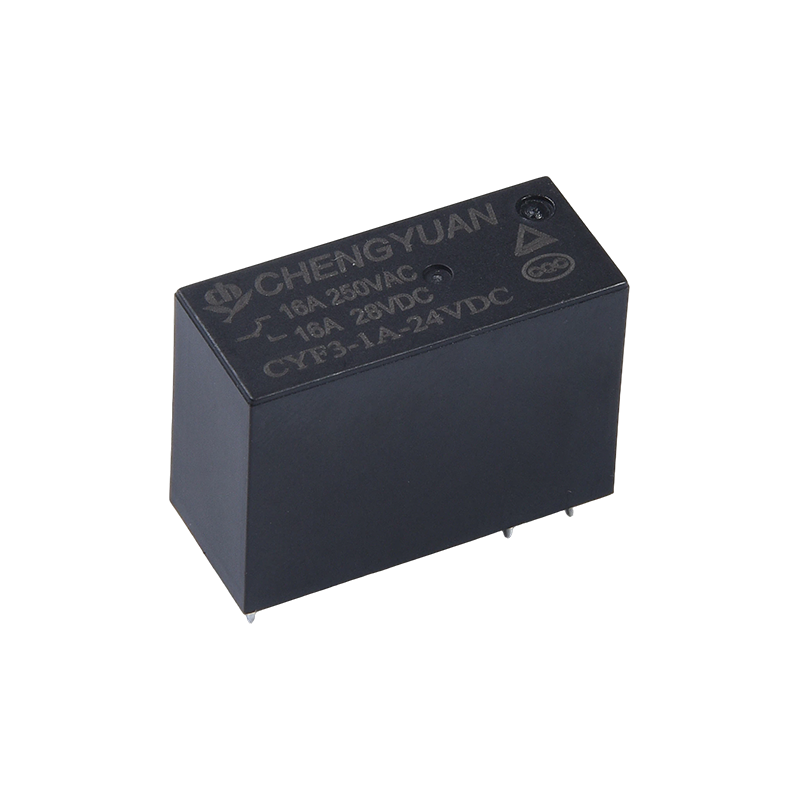

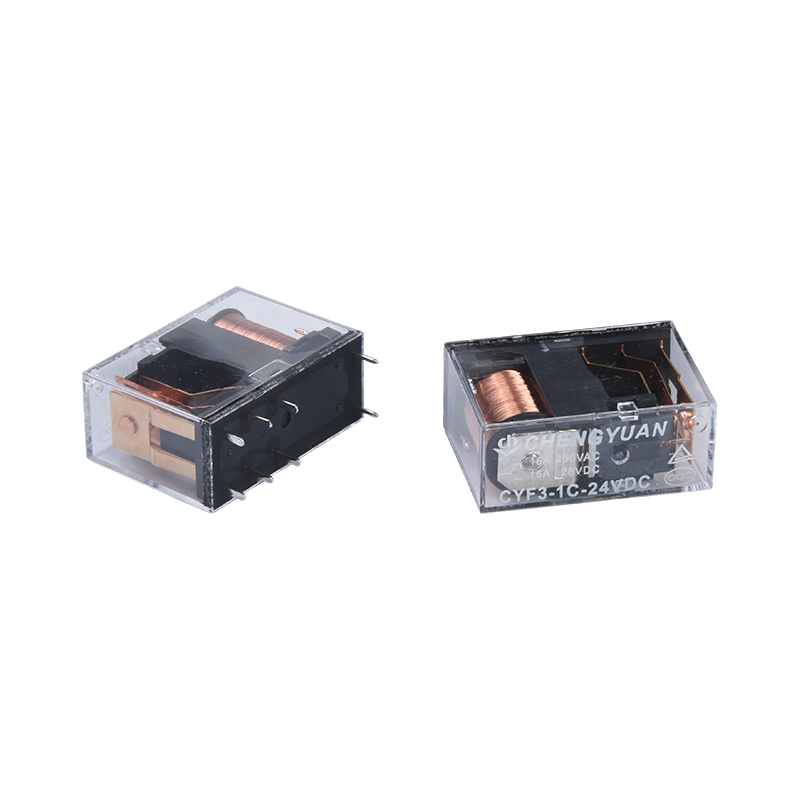

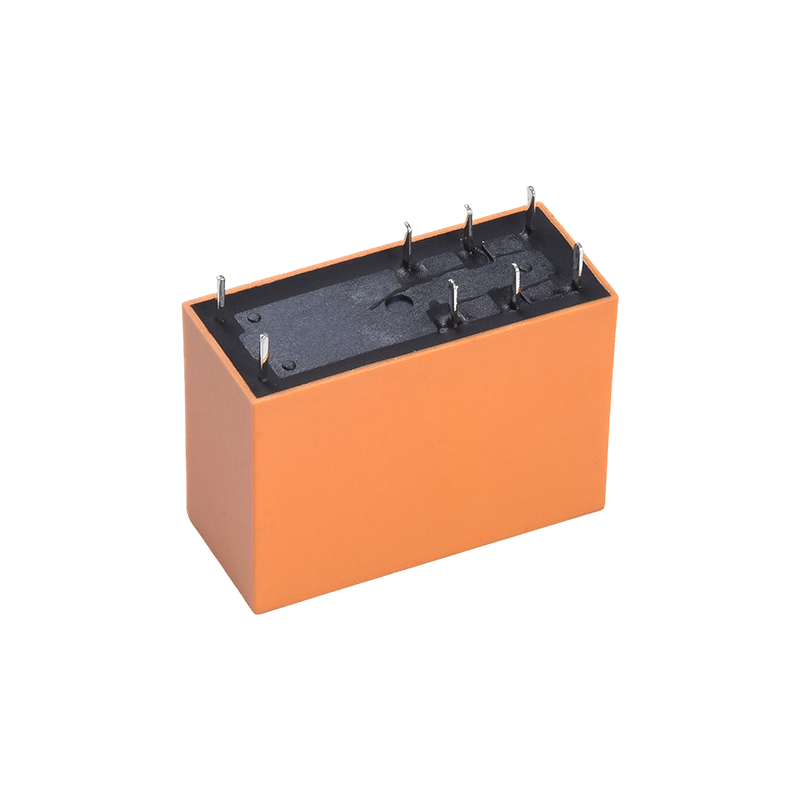

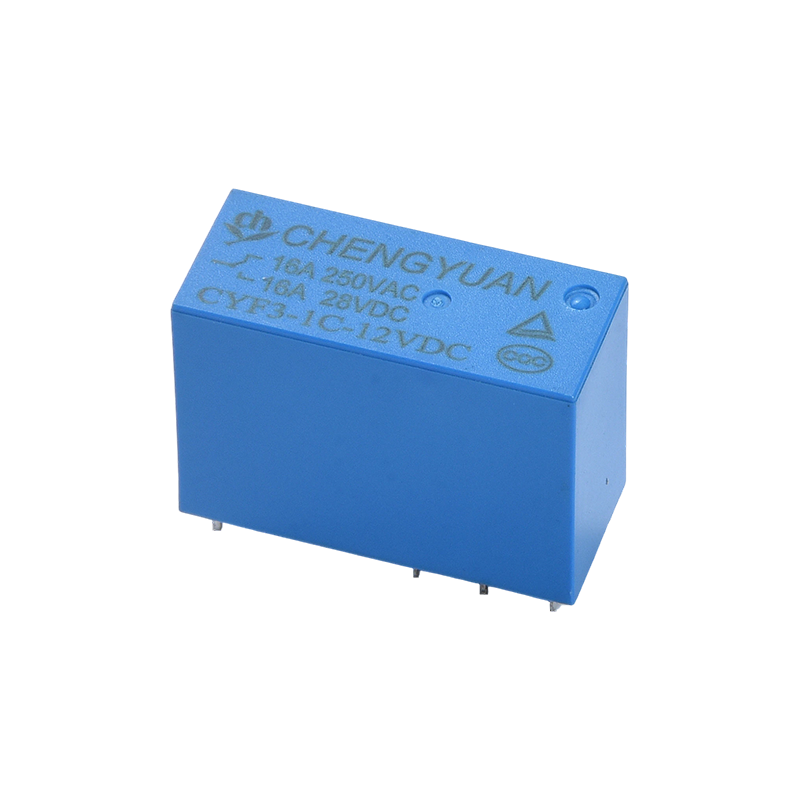

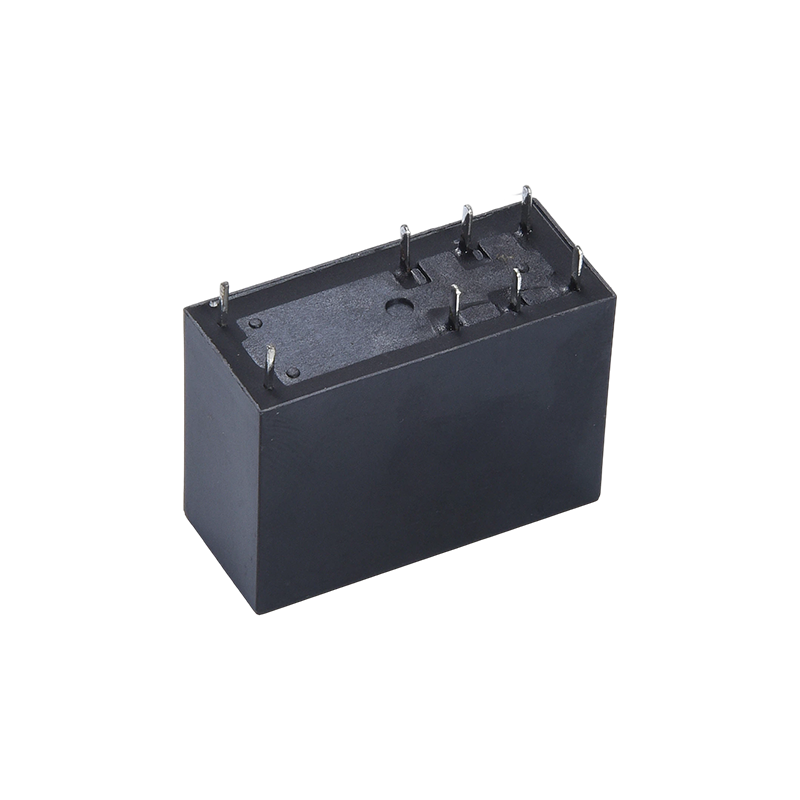

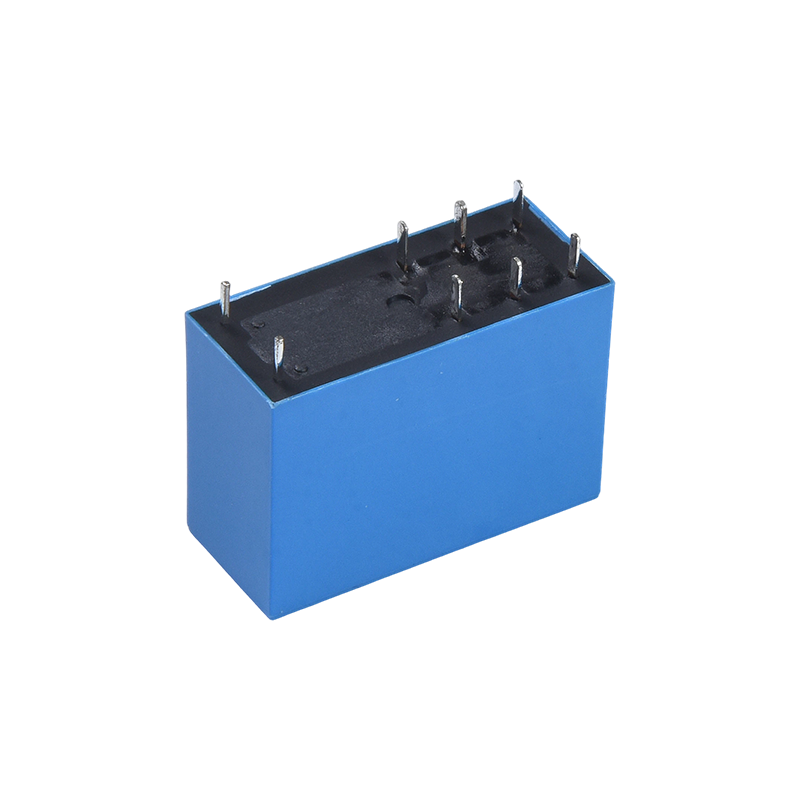

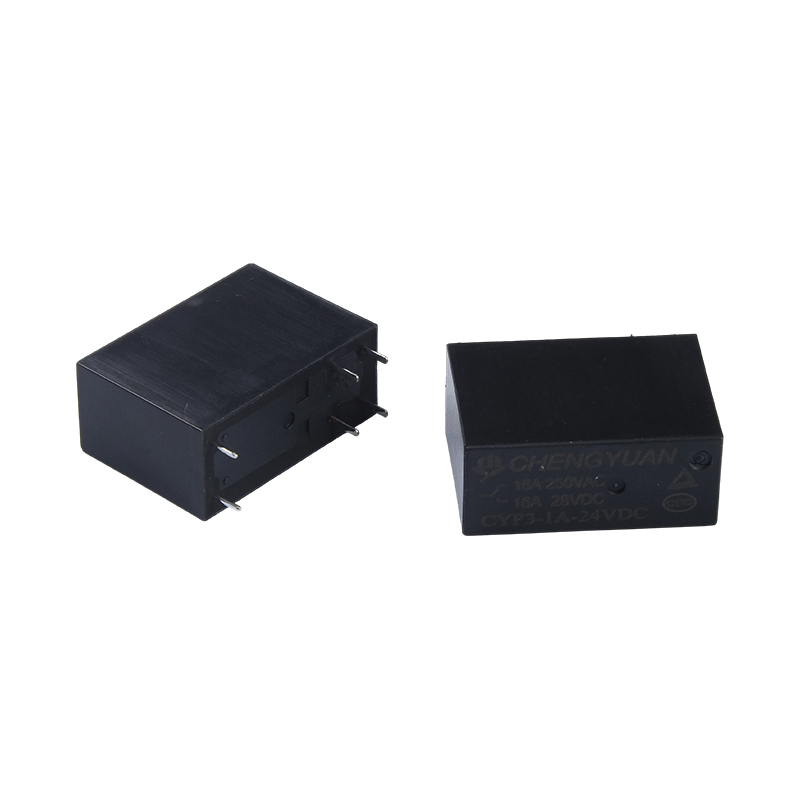

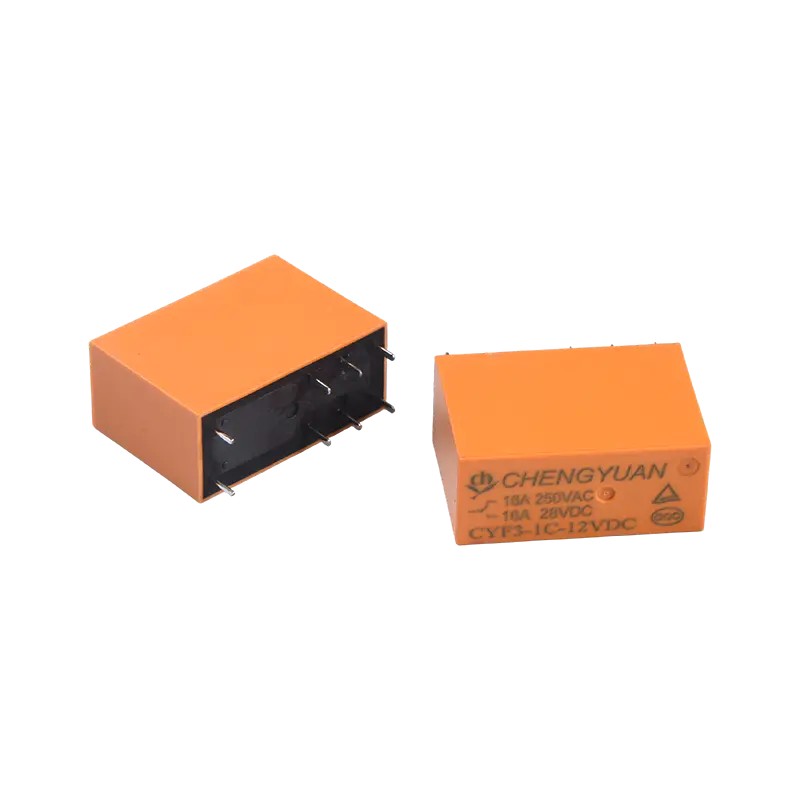

Детали продукта:
Высокая нагрузка и диэлектрическая прочность: коммутационная способность контактов до 17 ампер, диэлектрическая прочность 5000 вольт между катушкой и контактами, подходит для схем с высокой нагрузкой и высокой изоляцией.
Компактный дизайн: небольшой размер, подходит для монтажа на печатной плате высокой плотности, экономит внутреннее пространство оборудования.
Широкий спектр применения: подходит для коммуникационного оборудования, систем безопасности, офисного оборудования и бытовой техники, такой как кондиционеры и микроволновые печи. Также используется в промышленной автоматизации, источниках питания ИБП, электрических системах станков и аудиоконтроле.
Надежная конфигурация контактов: обеспечивает несколько вариантов нагрузки на контакты, включая 2 набора конфигураций на 5 А/8 А и 1 набор на 10 А, 12 А и 16 А, что соответствует потребностям различных схем автоматического управления.
Применимая среда:
Электрическая среда: подходит для микромощных цепей управления с частым переключением управляющего напряжения и тока нагрузки.
Физическая среда: Может быть установлен на печатных платах с ограниченным пространством и высокой плотностью размещения, обычно встречающихся внутри различных плат электрического управления.
Условия эксплуатации: Подходит для большинства внутренних помещений с электрическим и промышленным оборудованием, обычно находящихся в хорошо вентилируемых помещениях без сильной вибрации.
Совместимые системы: могут быть интегрированы в системы автоматического управления, управления питанием и охранной сигнализации для обеспечения надежной изоляции цепей и управления переключением.
Контактные данные
| Тип | CYF3 |
| Контактный материал | Серебряный сплав |
| Контактное сопротивление | 100 мОм Макс. (при 1 А, 16 В постоянного тока) |
| Номинальная нагрузка (резистивная нагрузка) | 16А 250 В переменного тока/17 А 277 В переменного тока |
| Макс. ток переключения | 16А |
| Макс. коммутируемое напряжение | 277 В переменного тока |
| Макс. коммутационная мощность | 4709ВА |
| Мин. коммутационная нагрузка | 6В 1А |
| Характеристики |
| Время работы (при номинальном напряжении катушки) | 15 мс Макс. (без диода) |
| Время выпуска | 5 мс Макс. (без диода) |
| Сопротивление изоляции | Мин. 1000 МОм (при 500 В постоянного тока) |
| Диэлектрическая прочность | Между открытыми контактами: 1000 В переменного тока, 50/60 Гц в течение 1 минуты. |
| Между катушкой и контактом: 5000 В переменного тока, 50/60 Гц в течение 1 минуты. |
| Устойчивость к вибрации | Разрушительный | 10–55 Гц, при двойной амплитуде 1,5 мм |
| Функциональный | 10–55 Гц, при двойной амплитуде 1,5 мм |
| Ударостойкость | Функциональный | 10 Г мин. |
| Разрушительный | 10 Г мин. |
| Выносливость | Механическая долговечность (10800 операций в час) | 10000000 операций (при комнатной температуре) |
| Электрическая долговечность (360 операций в час) | 100000 операций (при комнатной температуре) |
| Температура окружающей среды | -40℃~ 85℃(без конденсации) |
| Вес | Прибл. 14г |
| Данные катушки (при 20 ℃) |
| Номинальный напряжение (В постоянного тока) | Номинальный действующий текущий ±10% (мА) | Сопротивление катушки ±10%(Ом) | Номинальный operating власть | Рабочее напряжение (Макс.) | Напряжение отпускания (Мин.) | Макс. допустимое напряжение |
| 3 | 240 | 12.5 | Около 0,72 Вт | 75% от номинала напряжение | 5% от номинала напряжение | 130 % номинального напряжения |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Около 0,54 Вт |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Данные, показанные выше, являются первоначальными значениями. Не подавайте на катушку максимально допустимое напряжение более 10 минут во избежание перегрева катушки.

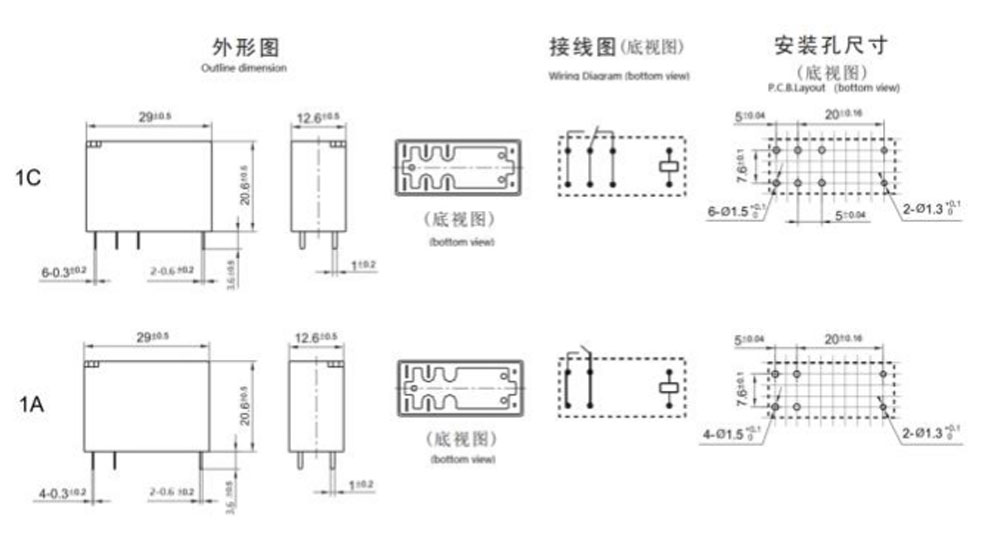

Габаритные размеры, схема подключения, расположение печатной платы (единица измерения: мм)

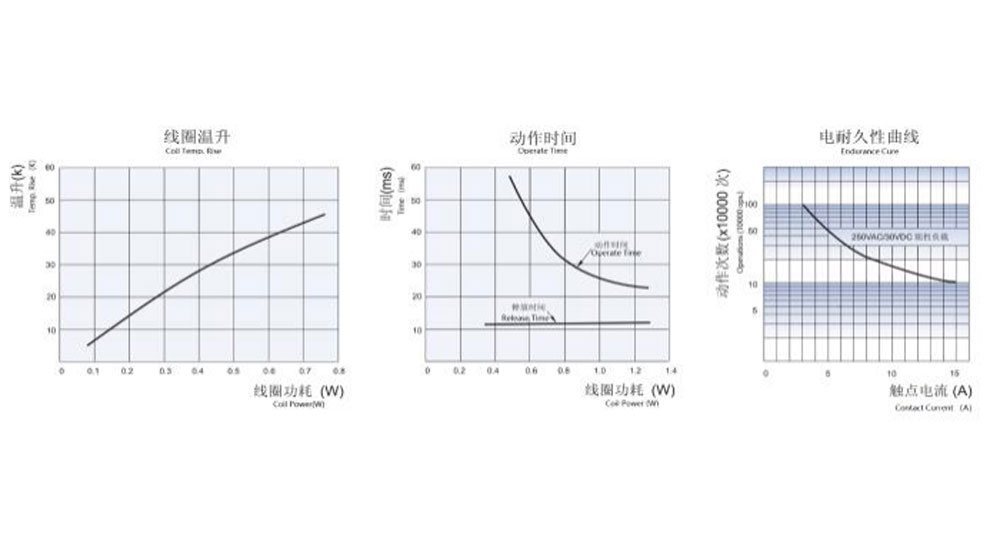

Характеристические кривые
Информация для заказа
CYF3 - 1 - C - 12 В постоянного тока - H - D - T - XX
1 2 3 4 5 6 7 8
1: Тип: CYF3
2: Количество полюсов: 1-1 полюс
3: Схема контактов: C От C ; H От А ; Б От Б
4: Номинальное напряжение: 3,5,6,9,12,18,24,48 В постоянного тока.
5: Цвет корпуса: T-прозрачный, H-черный, L-синий
6: Мощность катушки: D-0,72 Вт L-0,54 Вт
7: Защитная конструкция: защищена S-флюсом,
SH-герметичный тип, можно мыть
8: Специальный параметр: нулевой стандартный тип
Буква или цифра – особые требования
Магнитозащищенные реле нельзя использовать в среде с такими загрязнителями, как H2S, SO2, NO2, пыль и т. д.
Очистка водой или обработка поверхности не рекомендуется после установки флюсового реле на печатной плате.
Отказ от ответственности: Спецификация предназначена только для справки. Технические характеристики могут быть изменены без предварительного уведомления.
Мы не смогли оценить всю производительность и все параметры для каждого возможного применения. Таким образом, пользователи должны быть в правильном положении для выбора.
Подходящий продукт для собственного применения. Для герметичных реле после установки и очистки перед использованием откройте вентиляционное отверстие в корпусе. Если есть какие-либо вопросы, пожалуйста, свяжитесь с Chengyuan для получения технических услуг. Однако ответственность за определение того, какой продукт следует использовать, лежит на пользователе.
