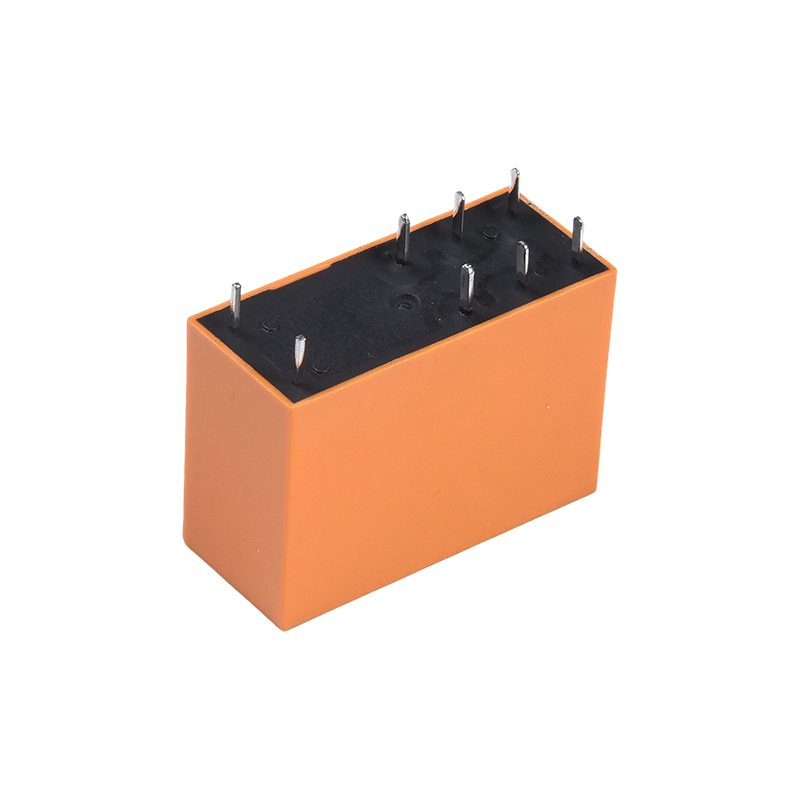

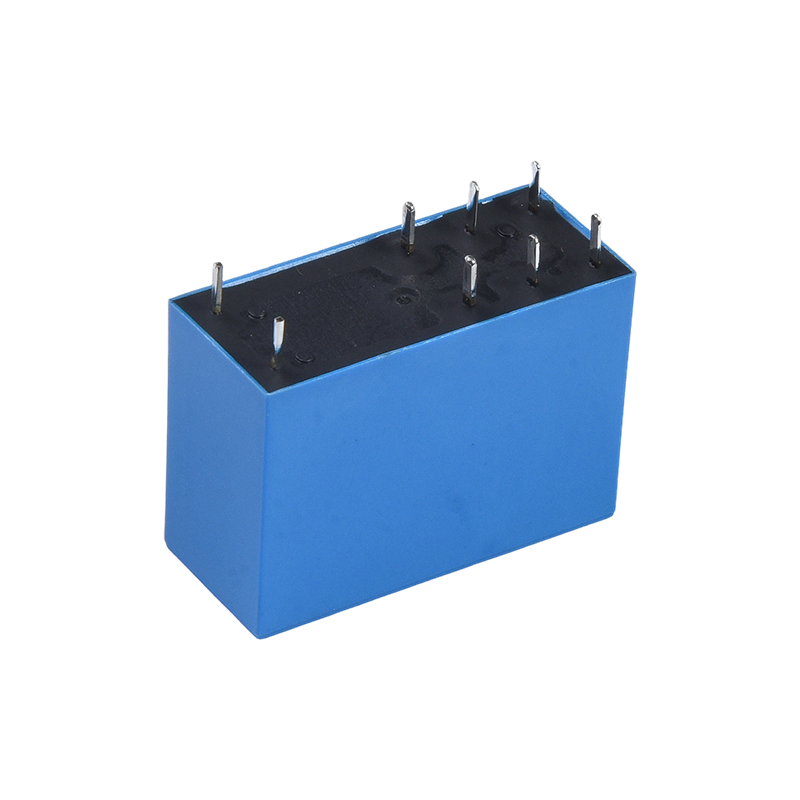

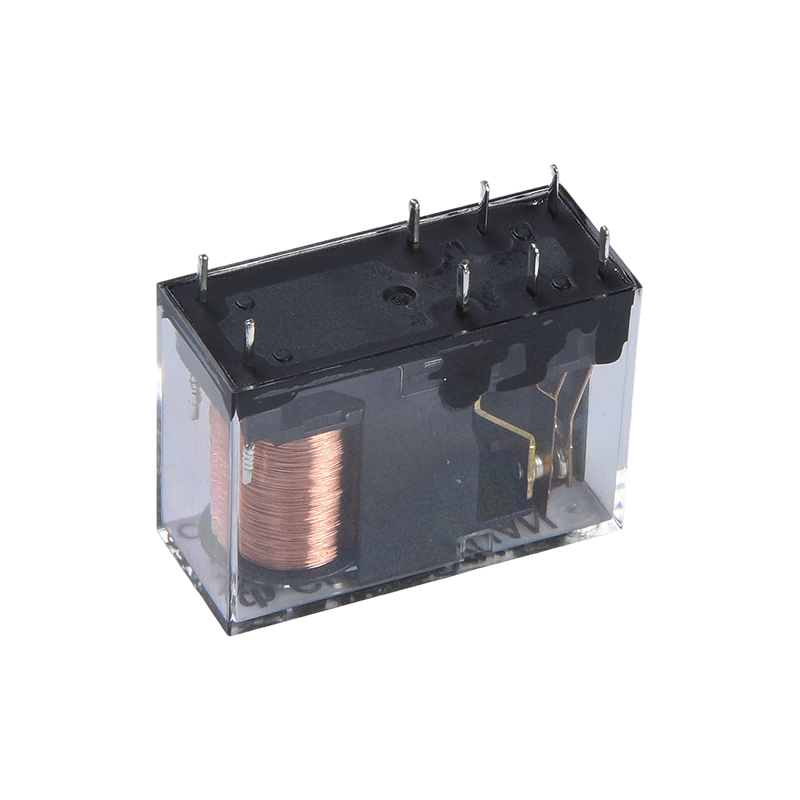

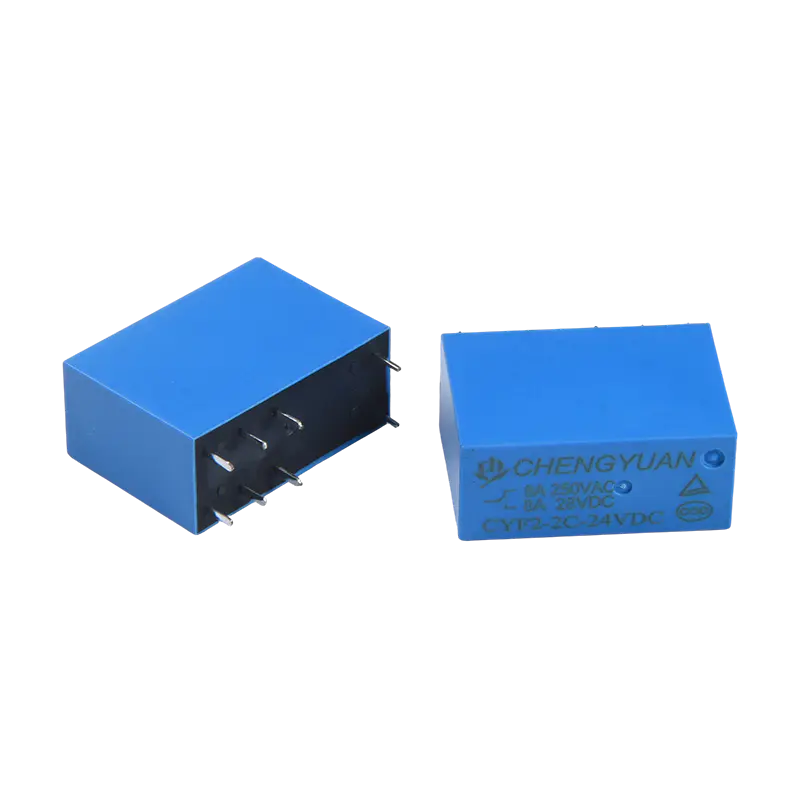

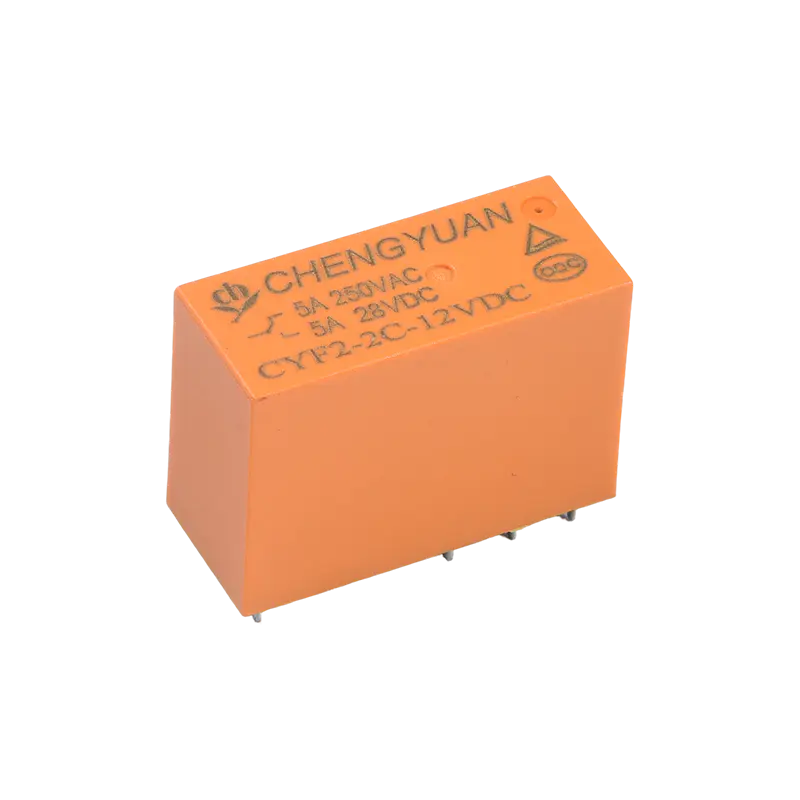

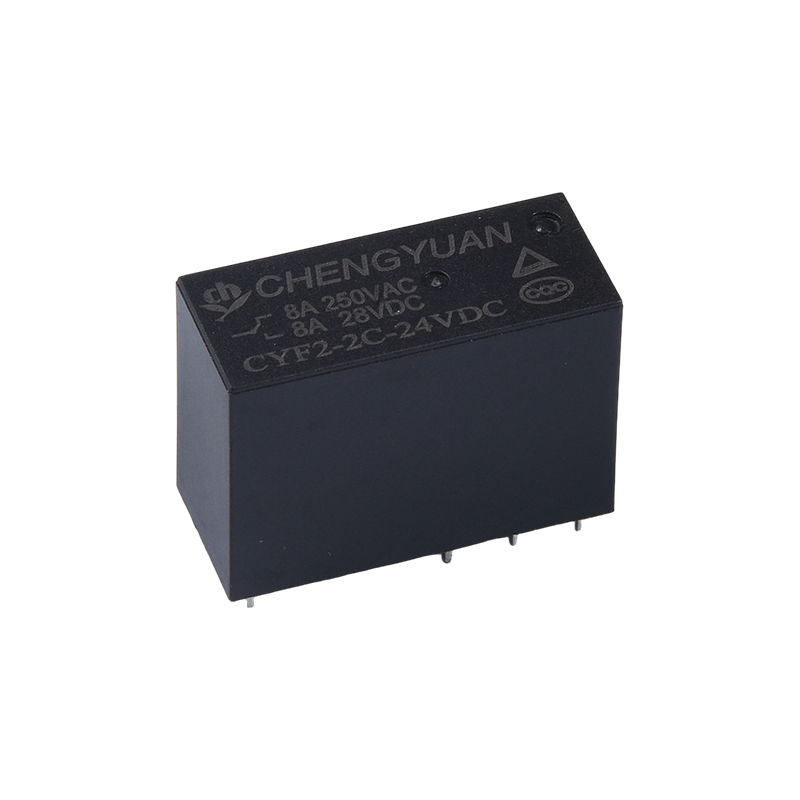

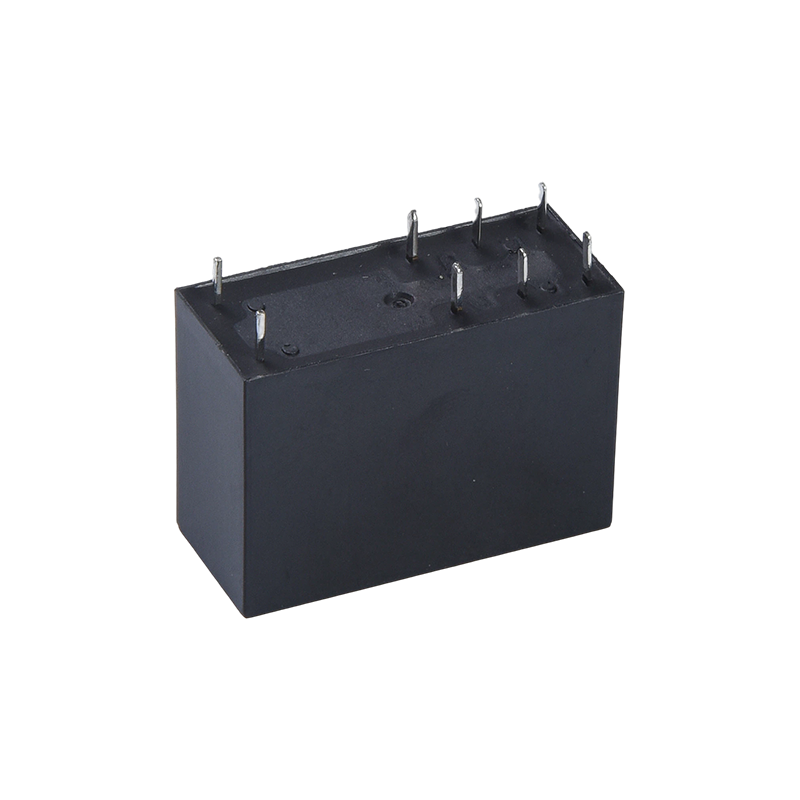

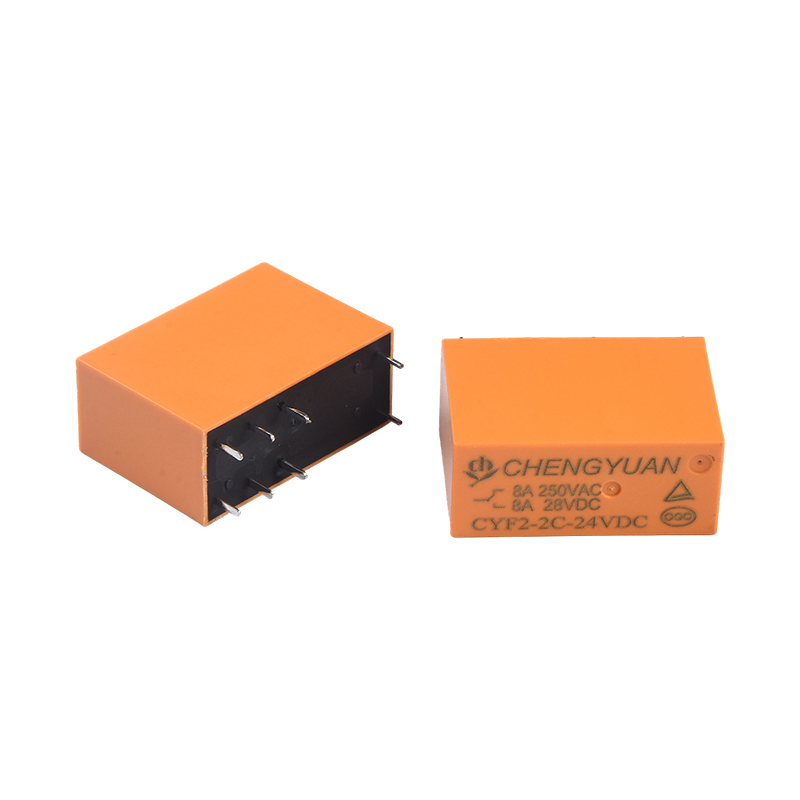

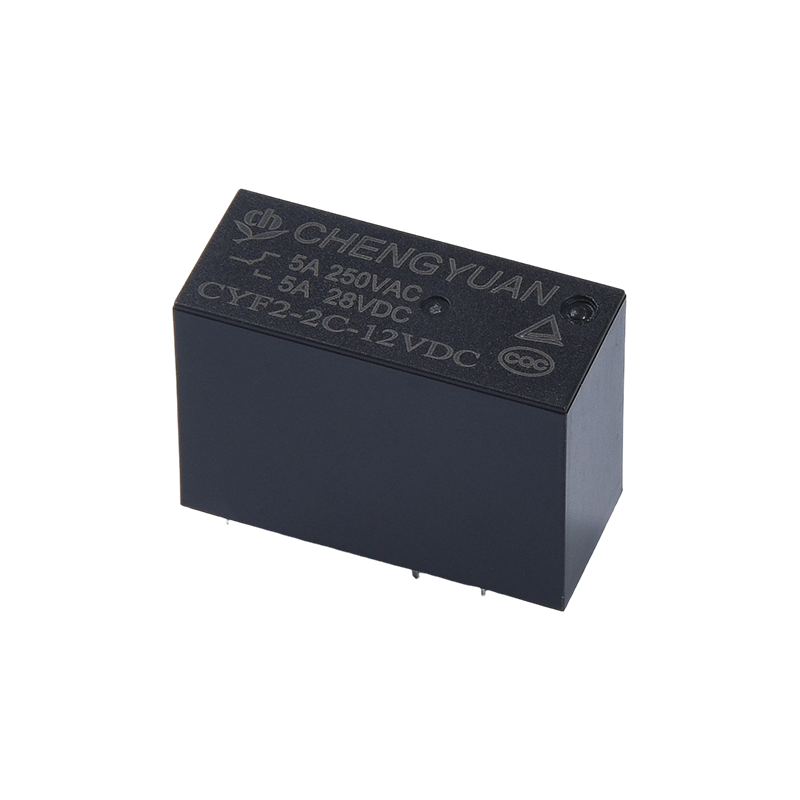

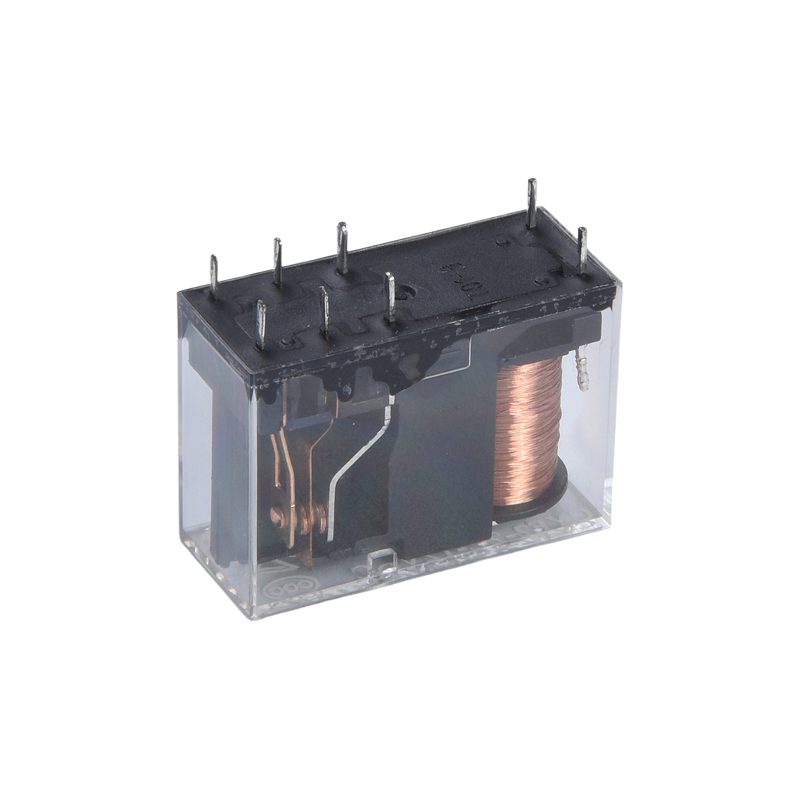

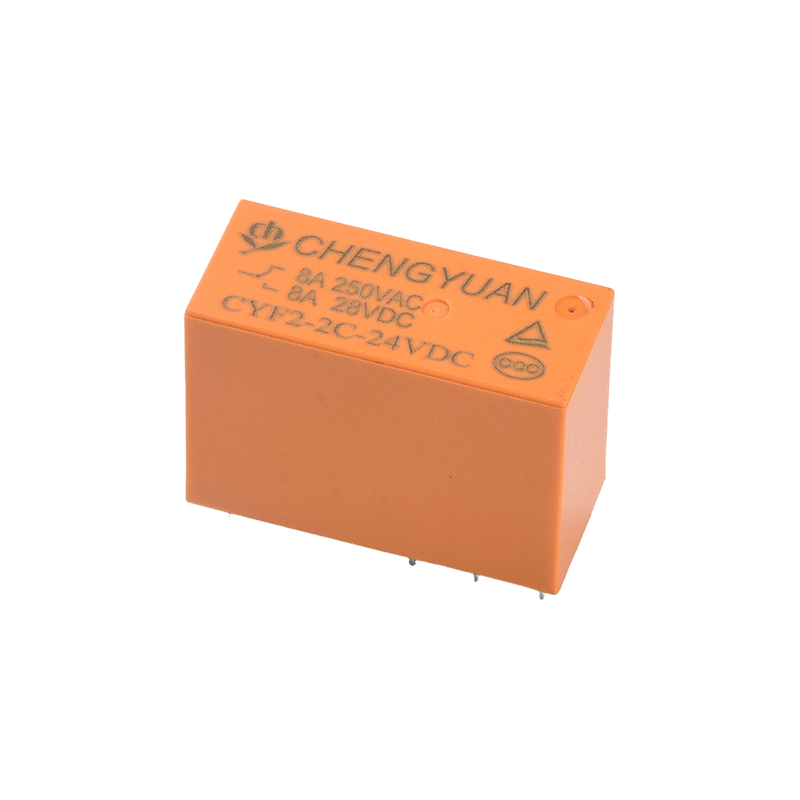

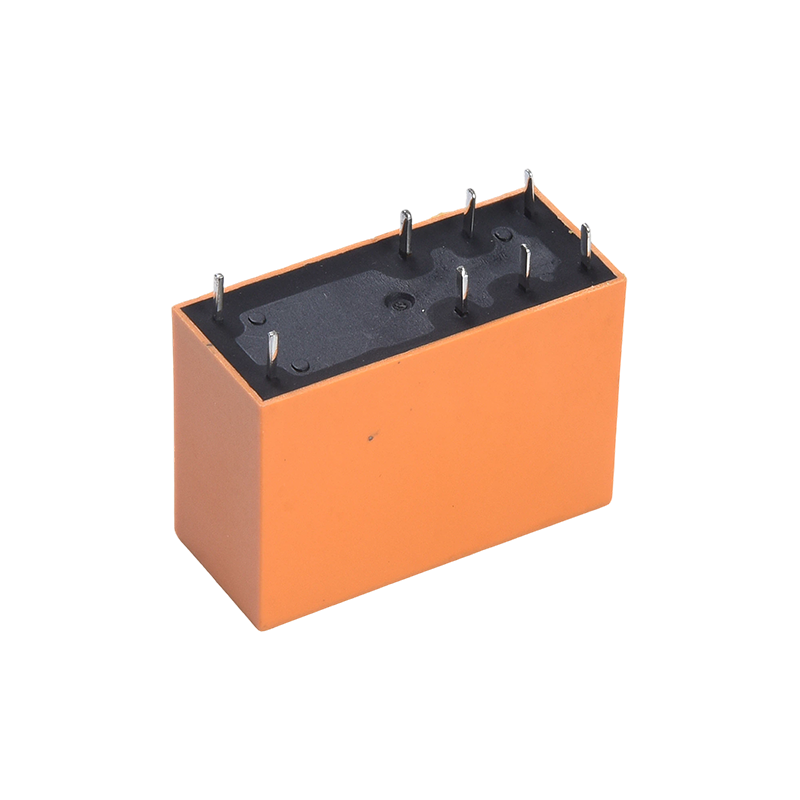

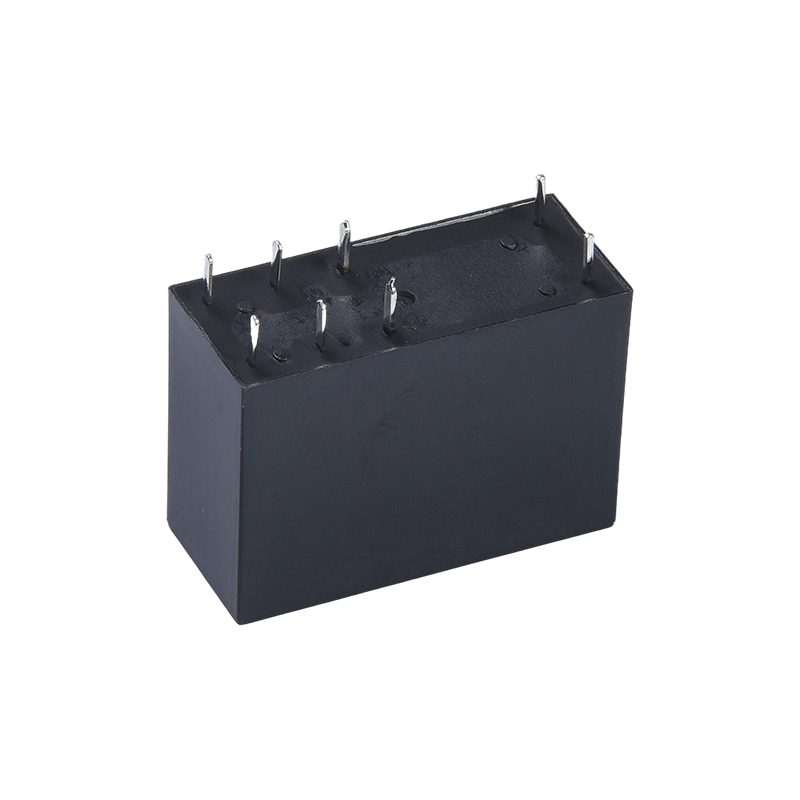

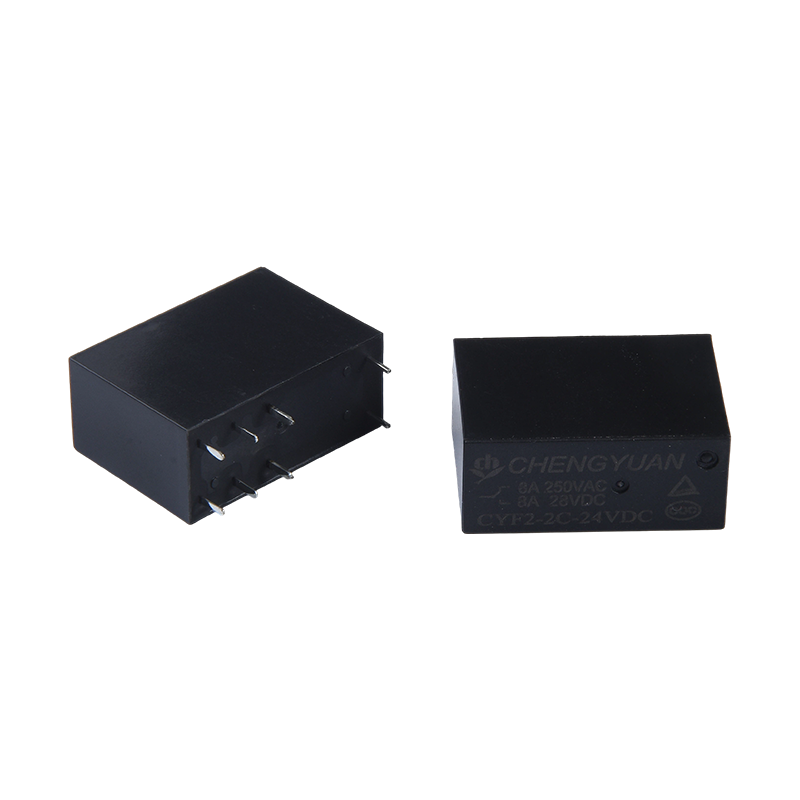

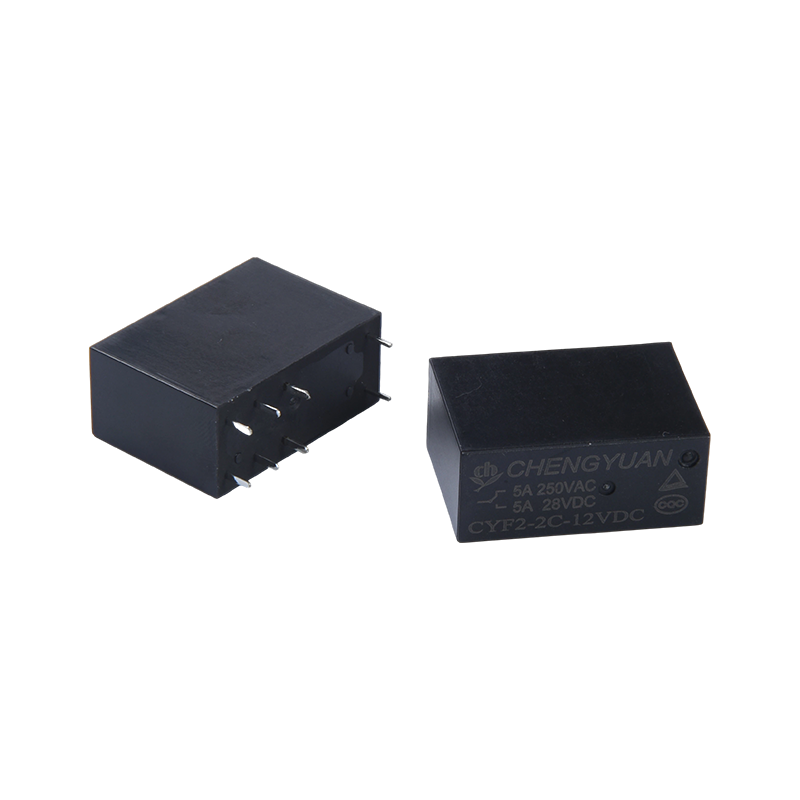

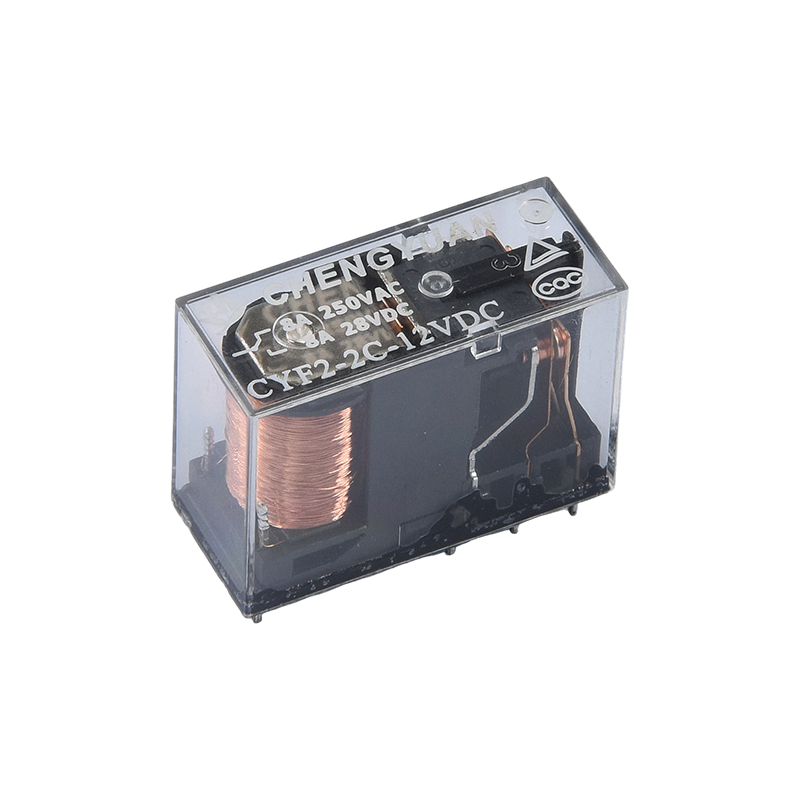

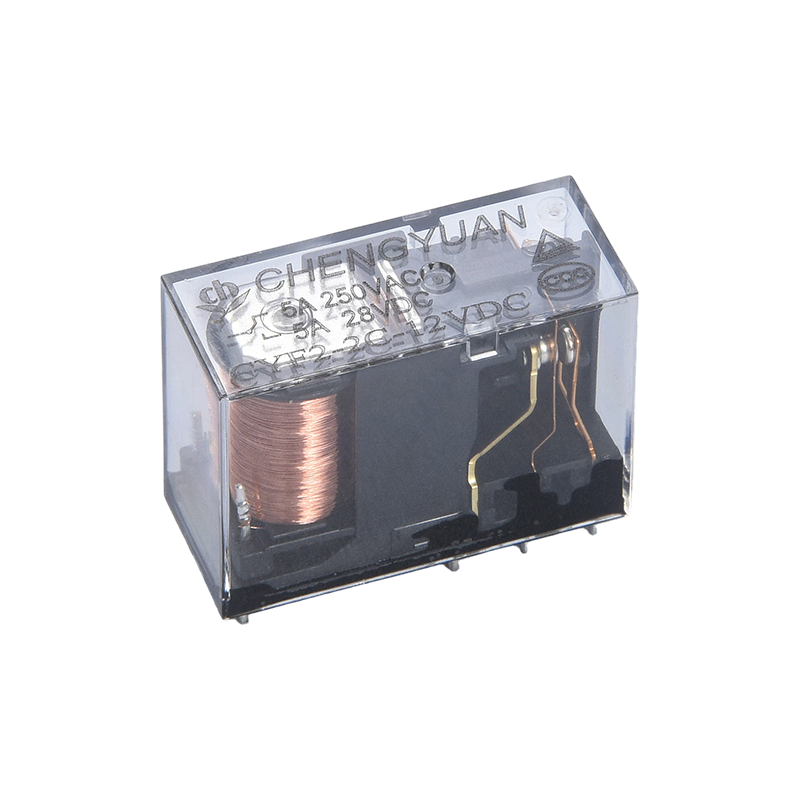

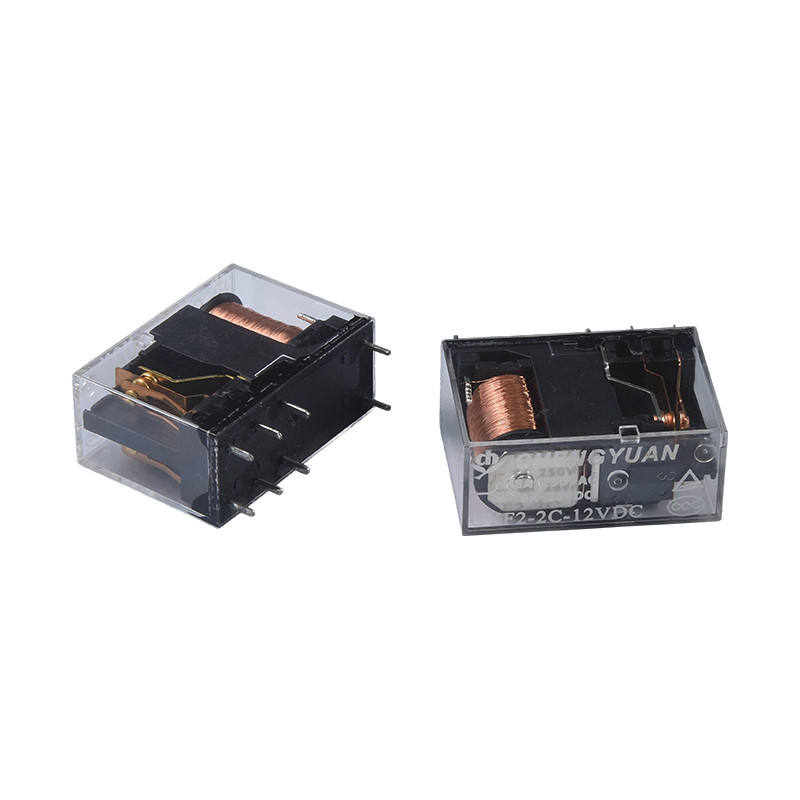

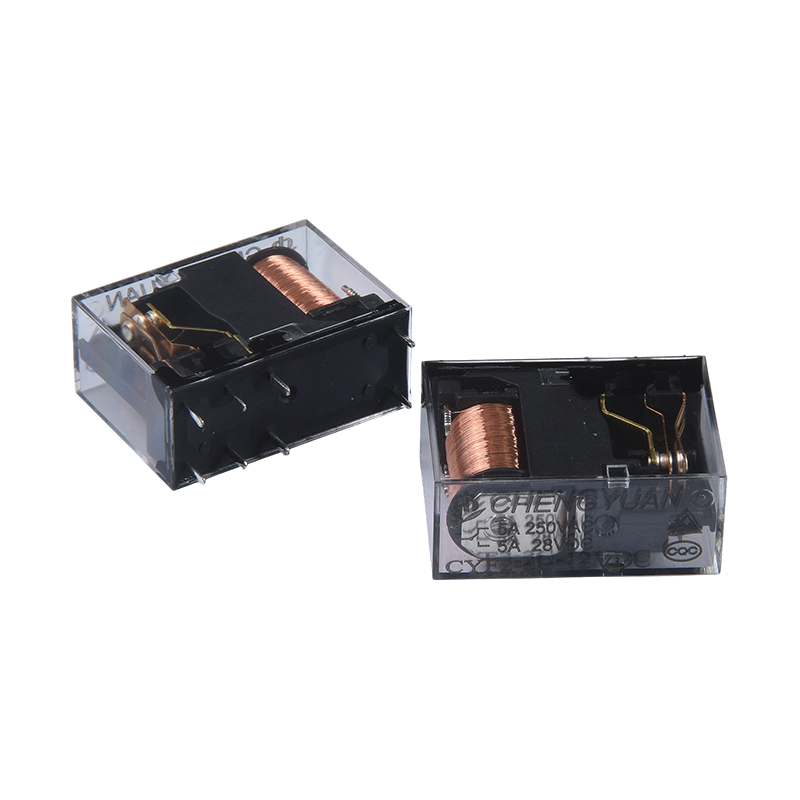

Особенности:
Адаптация к высокой нагрузке: коммутационная способность контактов 17 А, охватывающая несколько характеристик нагрузки (2 комплекта 5 А/8 А, 1 комплект 10 А/12 А/16 А), подходит для различных требований к силовым цепям;
Структура DPDT: Двухполюсная двухходовая конструкция обеспечивает одновременное/независимое переключение двух наборов цепей, расширяя функции управления и уменьшая количество компонентов.
Изоляция, выдерживающая высокое напряжение: выдерживаемое напряжение 5000 В между катушкой и контактами, отличные изоляционные характеристики, снижающие риск пробоя цепи;
Широкая совместимость по напряжению: диапазон напряжения катушки 3–48 В постоянного тока, напрямую совместим с различными цепями управления без необходимости использования дополнительных компонентов преобразования напряжения;
Компактная установка: небольшой размер, 8-контактная конструкция, подходит для компоновки печатных плат с высокой плотностью размещения, экономит пространство для внутреннего оборудования;
Авторитетная сертификация: сертифицирован TUV и CQC, соответствует международным и национальным стандартам безопасности, подходит для многих региональных рынков.
Стабильная работа: надежное управление переключением на основе электромагнитных принципов, стабильное контактное сопротивление, быстрый отклик, подходит для непрерывной работы в средах с низким энергопотреблением.
Удобная сборка: стандартная 8-контактная конструкция облегчает автоматическую пайку, повышает эффективность производства и уменьшает ошибки сборки. Применимо
Сценарии:
Промышленная область: коммутация сигналов и управление питанием для оборудования промышленной автоматизации, систем управления ПЛК и электрических систем станков;
Защита электропитания: Цепи переключения систем бесперебойного питания UPS, обеспечивающие непрерывное электроснабжение;
Бытовая техника: цепи управления крупной бытовой техникой, такой как стиральные машины, холодильники и кондиционеры, обеспечивающие переключение нагрузки и выбор режима;
Аудио, видео и безопасность: Коммутация сигналов аудиоаппаратуры и управление цепями систем охранной сигнализации;
Прочие электронные устройства: Схемы управления телевизорами (ТВ) и модули управления питанием небольших электронных приборов.
Контактные данные
| Тип | CYF2 |
| Контактный материал | Серебряный сплав |
| Контактное сопротивление | 100 мОм Макс. (при 1 А, 16 В постоянного тока) |
| Номинальная нагрузка (резистивная нагрузка) | 5А/8А 250 В переменного тока |
| Макс. ток переключения | 8А |
| Макс. коммутируемое напряжение | 277 В переменного тока |
| Макс. коммутационная мощность | 2216ВА |
| Мин. коммутационная нагрузка | 6В 1А |
| Характеристики |
| Время работы (при номинальном напряжении катушки) | 15 мс Макс. (без диода) |
| Время выпуска | 5 мс Макс. (без диода) |
| Сопротивление изоляции | Мин. 1000 МОм (при 500 В постоянного тока) |
| Диэлектрическая прочность | Между открытыми контактами: 1000 В переменного тока, 50/60 Гц в течение 1 минуты. |
| Между катушкой и контактом: 5000 В переменного тока, 50/60 Гц в течение 1 минуты. |
| Устойчивость к вибрации | Разрушительный | 10–55 Гц, при двойной амплитуде 1,5 мм. |
| Функциональный | 10–55 Гц, при двойной амплитуде 1,5 мм. |
| Ударопрочность | Функциональный | 10 Г мин. |
| Разрушительный | 10 Г мин. |
| Выносливость | Механическая выносливость (10800 операций в час) | 10000000 операций (при комнатной температуре) |
| Электрическая выносливость (360 операций в час) | 100000 операций (при комнатной температуре) |
| Температура окружающей среды | -40℃~ 85℃(без конденсации) |
| Вес | Прибл. 14г |
Данные катушки (при 20 ℃)
| Номинальный напряжение (В постоянного тока) | Номинальный действующий текущий ±10% (мА) | Сопротивление катушки ±10%(Ом) | Номинальный operating власть | Рабочее напряжение (Макс.) | Напряжение отпускания (Мин.) | Макс. допустимое напряжение |
| 3 | 240 | 12.5 | Около 0,72 Вт | 75% от номинала напряжение | 5% от номинала напряжение | 130 % номинального напряжения |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Около 0,54 Вт |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Данные, показанные выше, являются начальными значениями. Не подавайте на катушку максимально допустимое напряжение более 10 минут, чтобы избежать перегрева катушки.

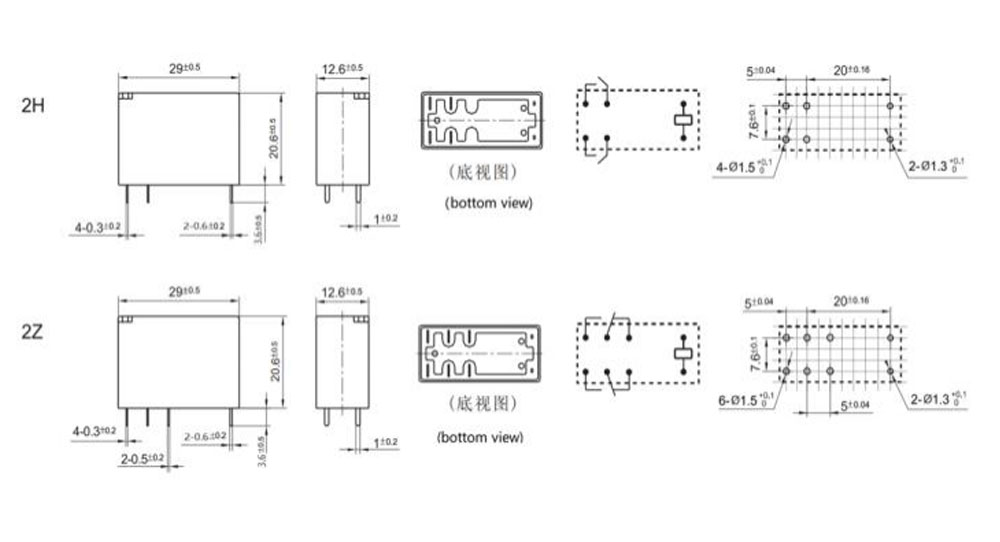

Габаритные размеры, схема подключения, расположение печатной платы (единица измерения: мм)

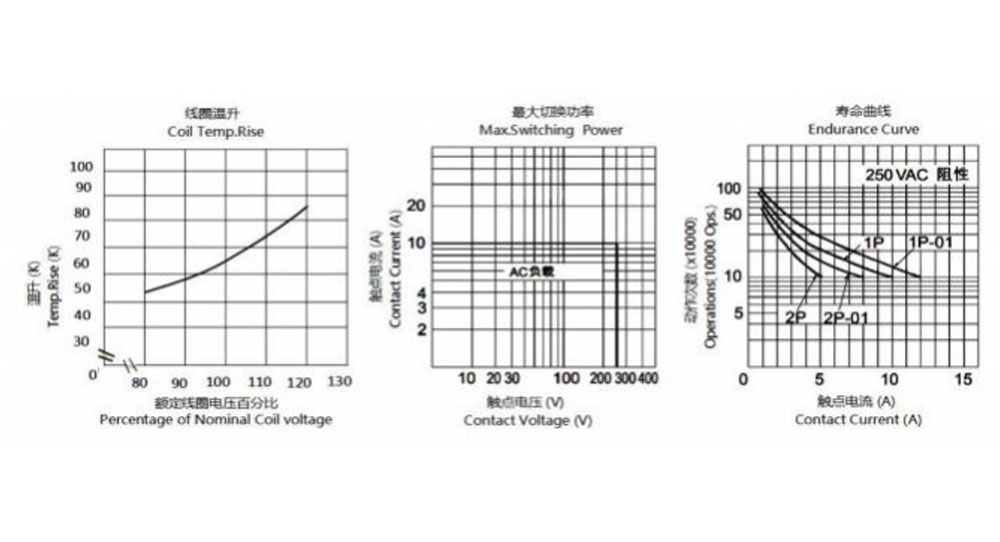

Характеристические кривые
Информация для заказа
CYF2 H - 2 - C - 12 В постоянного тока - H - D - T - XX
1 2 3 4 5 6 7 8 9
1: Тип: CYF2
2: Его 8А Ноль -5А
3: Количество полюсов: 2-2 полюса
4: Схема контактов: C Fom C ; H От А ; Б От Б
5: Номинальное напряжение: 3,5,6,9,12,18,24,48 В постоянного тока.
6: Цвет корпуса: T-прозрачный, H-черный, L-синий
7: Мощность катушки: D-0,72 Вт L-0,54 Вт
8: Защитная конструкция: защищена S-флюсом,
SH-герметичный тип, можно мыть
9: Специальный параметр: нулевой стандартный тип.
Буква или цифра – особые требования.
Магнитозащищенные реле нельзя использовать в среде с такими загрязнителями, как H2S, SO2, NO2, пыль и т. д.
Очистка водой или обработка поверхности не рекомендуется после того, как флюсозащищенные реле собраны на печатной плате.
Отказ от ответственности: спецификация предназначена только для справки. Технические характеристики могут быть изменены без предварительного уведомления.
Мы не смогли оценить всю производительность и все параметры для каждого возможного применения. Таким образом, пользователи должны быть в правильном положении для выбора
Подходящий продукт для собственного применения. Для герметичных реле после установки и очистки перед использованием откройте вентиляционное отверстие в корпусе. Если у вас возникнут какие-либо вопросы, свяжитесь с Chengyuan для получения технических услуг. Тем не менее, пользователь несет ответственность за определение того, какой продукт следует использовать.
