Контактор высокой мощности начинает иметь значение, когда обычное реле больше не может поглощать нагрузку. На практике многие контакторы начинают работать с током выше 15 А, а промышленные модели могут коммутировать сотни или тысячи ампер. Если вы выбираете один для двигателя, аккумуляторной системы, нагревателя или распределительной панели, решение редко останавливается на номинальном токе. Это также зависит от пускового тока, рабочего цикла, типа напряжения, контроля дуги, привода катушки и окружающей среды, в которой будет находиться устройство.
Выбирайте контактор, когда нагрузка большая, переключения частые и энергия дуги при размыкании контакта значительна. Выбирайте сильноточное реле или компактный модуль, когда нагрузка умеренная, корпус небольшой и коммутационная нагрузка меньше. Граница не фиксирована. Реле на 30 А может хорошо работать в одном шкафу и раньше выйти из строя в другом, поскольку нагрузкой является двигатель, а не резистивный нагреватель.
Что делает контактор высокой мощности под нагрузкой
Внутри контактора расположены четыре функциональные группы: катушка, магнитопровод и якорь, главные контакты и система дугогасления. Управляющий сигнал малой мощности подает питание на катушку. Магнитная сила тянет якорь и замыкает главные контакты. Когда катушка обесточивается, пружина возвращает якорь и размыкает контакты. В нормально разомкнутом контакторе основная цепь отключена до тех пор, пока на катушку не подается питание. Такое расположение позволяет выходу ПЛК, термостату или пилотному устройству безопасно управлять гораздо большей цепью.
Основная задача проектирования — не замыкать контакты. Оно открывает их. Когда контакты размыкаются под нагрузкой, ток может поддерживать дугу, которая разрушает металл, повышает температуру и задерживает разрыв. Поэтому в контакторах имеются дугогасительные камеры, магнитные дугогасительные катушки, разделительные пластины, вакуумные камеры или камеры, наполненные газом. Правильный метод зависит от тока, напряжения и источника питания переменного или постоянного тока.
Контакторы также отличаются от реле по ожидаемому режиму работы. Контактор может запускать двигатель тысячи раз в год, поэтому решающее значение имеют сила пружины, материал контактов и повышение температуры клемм. Сильноточные реле располагаются между сигнальными реле и контакторами.
Для компактных конструкций, которым по-прежнему требуется более высокий ток, практичной альтернативой может быть сильноточное реле. Серия CY T90 представляет собой сильноточное реле SPDT, предлагаемое в версиях на 30 А и 40 А.
Силовое силовое реле CYT90 на однополюсный контакт (SPDT) Компактное сильноточное реле SPDT для переключения нагрузок в условиях ограниченного пространства; полезно перед сравнением номиналов контакторов IEC и поведения дуги. Посмотреть продукт → Рейтинги и категории использования, которые имеют значение
тока даташита не хватает. Контактор с номиналом 40 А для резистивной нагрузки может иметь гораздо меньшую номинальную мощность двигателя. Категории использования IEC описывают эту разницу. AC-1 рассчитан на неиндуктивные или слабоиндуктивные нагрузки. AC-3 охватывает двигатели с короткозамкнутым ротором, в которых контактор замыкается при токе запертого ротора и размыкается при номинальном токе. AC-4 предназначен для работы в режиме медленного и коммутационного режима, когда контактор размыкается при высоком токе и сталкивается с сильной дугой. Категории постоянного тока также требовательны, поскольку дуги постоянного тока не гаснут самостоятельно при переходе через нуль.
Используйте таблицу ниже, чтобы сравнить, как обычно применяются контакторы и сильноточные реле. Значения являются общими и не заменяют данные производителя и применимый стандарт.
Таблица сравнения мощных контакторов и сильноточных реле для принятия решений по переключению нагрузки. | Особенность | Контактор высокой мощности | Сильноточное реле |
| Типичный ток | Часто выше 15 А, до тысяч ампер. | Обычно от 10 А до 40 А, некоторые выше. |
| Основной фокус дизайна | Запуск двигателя, высокая отключающая способность, контроль дуги | Компактное переключение, изоляция, интеграция с печатной платой или панелью |
| Контроль дуги | Дугогасительная камера, газовая камера, вакуумная или газовая камера. | Меньшее подавление дуги, контактное расстояние и материал |
| Рабочий цикл | Частые переключения и нагрузки двигателя | Умеренные коммутационные, резистивные или легкие индуктивные нагрузки |
| Катушка привода | Более высокая мощность катушки, специальная схема управления | Меньшая мощность катушки, часто управляемая электроникой. |
| Монтаж | Панель, DIN-рейка, шина | Печатная плата, вставной модуль, модуль на DIN-рейку |
| Лучше всего подходит | Двигатели, аккумуляторные системы, распределение мощности | Цепи управления, компактные нагрузки, релейные модули |
Другие номиналы включают напряжение катушки, напряжение изоляции, включающую и отключающую способность, механическую и электрическую долговечность, тип клеммы и монтаж. Контактор с правильным током, но неправильным напряжением катушки не будет работать надежно.
Когда требуемый номинал все еще находится в диапазоне реле, реле SPDT от 30 до 40 А, такое как CY T91, может обеспечить переключение высокого тока в меньшем корпусе.

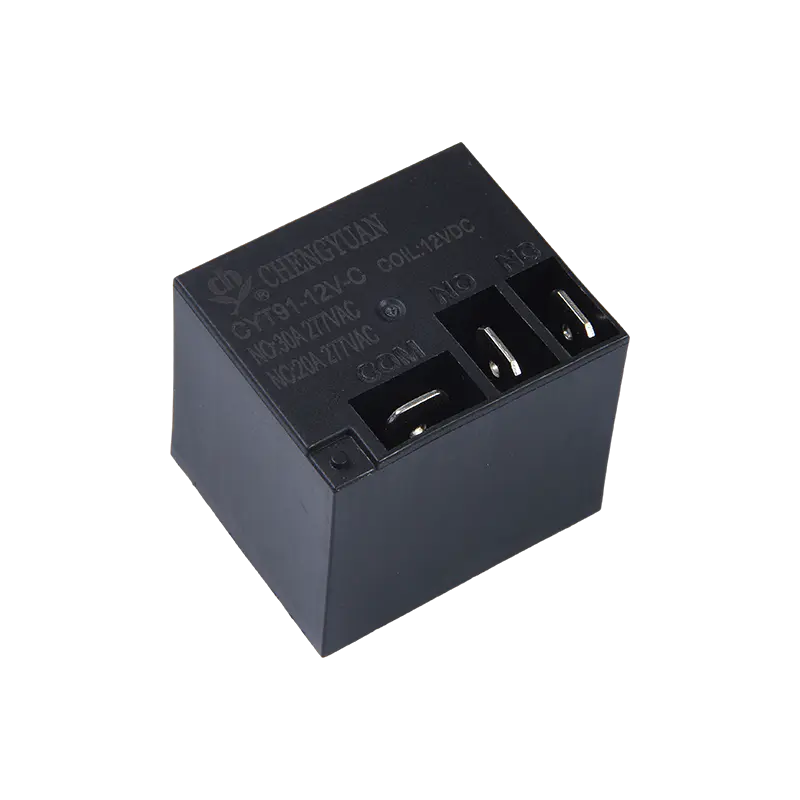

Силовое силовое реле CYT91/T91 на однополюсный контакт (SPDT) Компактное силовое реле на 30 А SPDT для сильноточной коммутации в ограниченном пространстве; Альтернатива реле, прежде чем рассматривать поведение дуги контактора переменного или постоянного тока. Посмотреть продукт → Переключение переменного и постоянного тока не взаимозаменяемо
Контакторы переменного тока выигрывают от естественных нулей тока, поэтому дуги имеют возможность погаснуть. Контакторы постоянного тока сталкиваются с непрерывной дугой, которую необходимо растянуть, охладить и быстро разделить, иначе контактный зазор должен выдерживать полное напряжение. Вот почему контактор постоянного тока часто имеет другую структуру контактов, магнитную изоляцию и больший физический размер, чем устройство переменного тока с тем же номинальным током.
Приложения постоянного тока высокого напряжения делают эту разницу очевидной. Аккумуляторные батареи, солнечные батареи и системы зарядки могут выделять опасную энергию даже после размыкания главного выключателя. Контактор должен безопасно разрывать цепь, изолировать нагрузку и противостоять сварке. Проверьте фактическую постоянную времени, ток короткого замыкания и максимальное напряжение, а не только номинальное напряжение.
Катушки переменного тока и катушки постоянного тока также различаются. Подключите катушку к источнику питания и проверьте ток срабатывания, отпускания и удержания.
Контрольный список выбора для проектов контакторов большой мощности
- Определите нагрузку. Определите резистивную, индуктивную, емкостную, двигательную, трансформаторную или аккумуляторную нагрузку. Обратите внимание на постоянный ток и пусковой ток.
- Подтвердите коммутируемое напряжение. Запишите номинальное, максимальное и переходное напряжение. Отдельные требования к переменному и постоянному току.
- Выберите категорию использования. Используйте AC-1, AC-3, AC-4, DC-1 или категорию, соответствующую реальной нагрузке.
- Подберите катушку. Проверьте напряжение катушки, переменное или постоянное напряжение, срабатывание, падение напряжения и ток удержания.
- Проверьте рабочий цикл. Оцените количество операций в час и ожидаемый электрический срок службы. Моторный бег может быстро сократить жизнь.
- Проверьте дугогаситель и клеммы. Подтвердите дугогасительную камеру, направление выброса, момент затяжки клемм и расположение шин или печатной платы.
- Подтвердите среду и стандарты. Проверьте температуру окружающей среды, влажность, вибрацию, степень загрязнения и наличие необходимой сертификации.
- Протестируйте прототип. Перед выпуском в производство выполните испытания на замыкание и размыкание при наихудшем напряжении и токе.
Для производителей панелей модули, монтируемые на рейку, могут упростить проводку и замену. Релейный модуль на DIN-рейке с контактом 16 А, такой как релейный модуль MCYF3 14F, может решать задачи компактного промышленного управления, в которых полный контактор был бы слишком габаритным.
Релейный модуль MCYF3 14F на DIN-рейку Модульный 16 Релейный модуль, монтируемый на рейке, для централизованного промышленного управления, упрощающий проводку и замену там, где полный контактор слишком велик. Посмотреть продукт → Приложения и точки интеграции
Контакторы высокой мощности появляются там, где сигнал малой мощности должен управлять цепью высокой энергии. Общие примеры включают в себя:
- Пускатели двигателей и панели управления насосами, где контакторы управляют пусковым током.
- Компрессоры и вентиляторы систем отопления, вентиляции и кондиционирования воздуха, где частая циклическая работа и индуктивные нагрузки требуют надежных контактов.
- Аккумуляторное хранение энергии и распределение постоянного тока, где изоляция и подавление дуги имеют решающее значение для безопасности.
- Солнечные инверторы и зарядное оборудование, в которых необходимо надежно коммутировать постоянный ток высокого напряжения.
- Промышленные системы отопления и освещения, где резистивные нагрузки все еще могут требовать большой токовой мощности.
Интеграция имеет такое же значение, как и сам контактор. Размер корпуса влияет на повышение температуры. Длина проводки влияет на падение и скачок напряжения. Подавление обмотки может предотвратить повреждение выхода ПЛК. Используйте RC-снаббер, обратноходовой диод или варистор в зависимости от типа катушки.
Распространенные риски закупок и способы их снижения
Самая распространенная ошибка — сравнение только текущего рейтинга заголовка. Реле на 40 А и контактор на 40 А могут выглядеть одинаково в спецификации, но их отключающая способность, рабочий цикл и тепловое поведение могут сильно различаться. Другой риск заключается в предположении, что контактор, рассчитанный на переменный ток, будет работать на постоянном токе. Обычно этого не происходит, по крайней мере, не безопасно и не надолго.
Команды по закупкам также должны проверить версию спецификации, напряжение катушки, расположение контактов, ориентацию клемм и сертификационные документы. Если приложение включает в себя функции безопасности, запросите тестовые данные и образец для проверки.
Для нестандартных проектов или проектов среднего объема работа напрямую с производителем реле может сократить цикл выбора. Компания, стоящая за этим предприятием, производит реле и модули промышленного управления с 1996 года и может сопоставить требования к нагрузке, катушкам и монтажу с доступной продукцией. Вы можете просмотреть история компании или отправьте детали заявки для расчета стоимости .
Согласование устройства с реальной нагрузкой
Начните с загрузки, а не со страницы каталога. Определите ток, напряжение, пусковой ток, рабочий цикл, окружающую среду и требуемый срок службы. Затем решите, какой уровень коммутации подойдет: контактор высокой мощности, сильноточное реле или модуль на DIN-рейке. Контакторы рассчитаны на большие нагрузки и частую эксплуатацию. Сильноточные реле и модули лучше использовать, когда нагрузка умеренная, а корпус должен оставаться компактным.
Если приложение находится на грани, протестируйте его. Устройство, выдержавшее стендовые испытания при комнатной температуре, может выйти из строя в герметичном шкафу при температуре 60 C. Контактор, удерживающий резистивную нагрузку, может привариться при запуске двигателя. Дополнительный этап проверки обычно обходится дешевле, чем сбой на месте.
