I. Особенности продукта
1. Миниатюрный дизайн: небольшой размер и легкий вес эффективно экономят место на печатной плате, подходят для сценариев монтажа с высокой плотностью размещения;
2. Удобная установка: поддерживает прямую пайку на печатные платы, совместим с автоматизированными процессами пайки, повышает эффективность сборки;
3. Надежная конструкция: конструкция герконового переключателя обеспечивает высокую устойчивость к ударам и вибрации, обеспечивая стабильную работу в различных средах.
II. Преимущества
1. Высокая чувствительность: высокочувствительная конструкция позволяет быстро реагировать на слабые сигналы управления, повышая точность управления;
2. Низкое энергопотребление: низкое энергопотребление катушки, подходит для электронных устройств с батарейным питанием или малой мощности;
3. Высокая адаптация к окружающей среде: отличная устойчивость к ударам и вибрации, длительный срок службы, снижение затрат на техническое обслуживание и замену оборудования;
4. Гибкая установка и выбор: поддерживает прямую пайку печатных плат, доступны различные характеристики импеданса катушки, соответствующие различным схемам и требованиям установки.

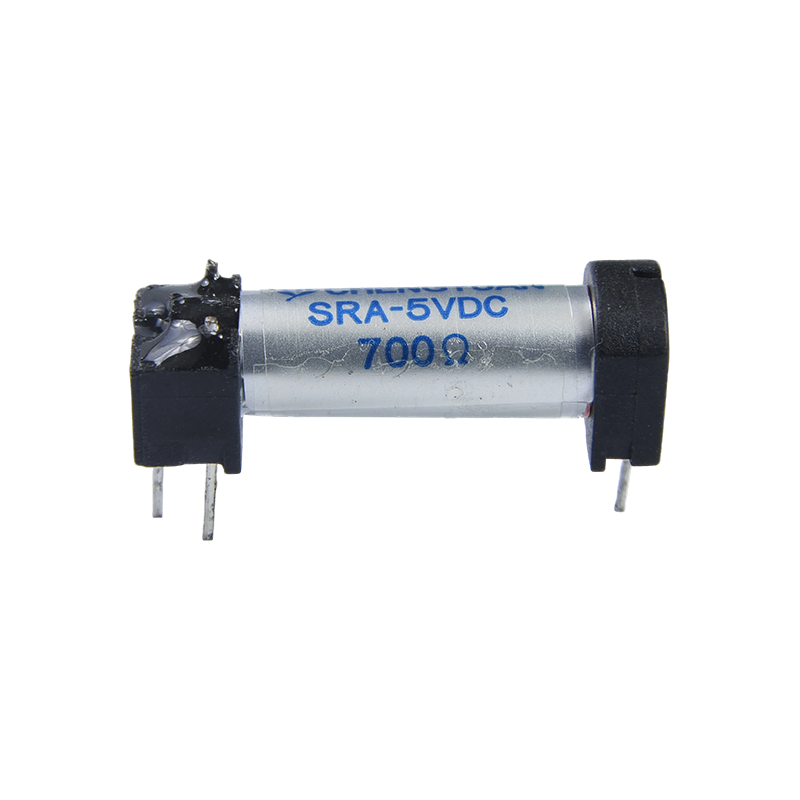

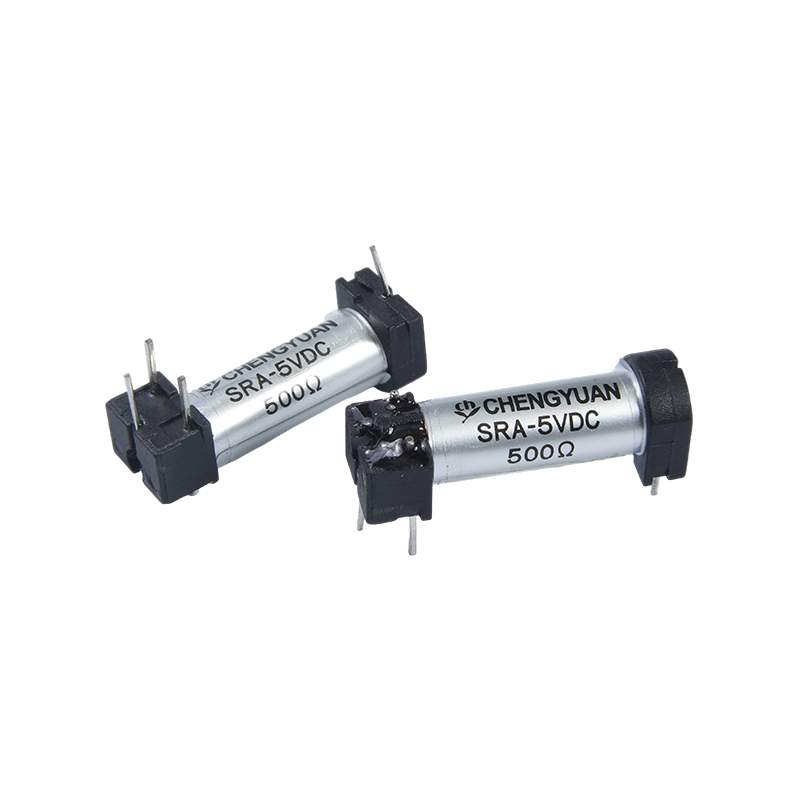

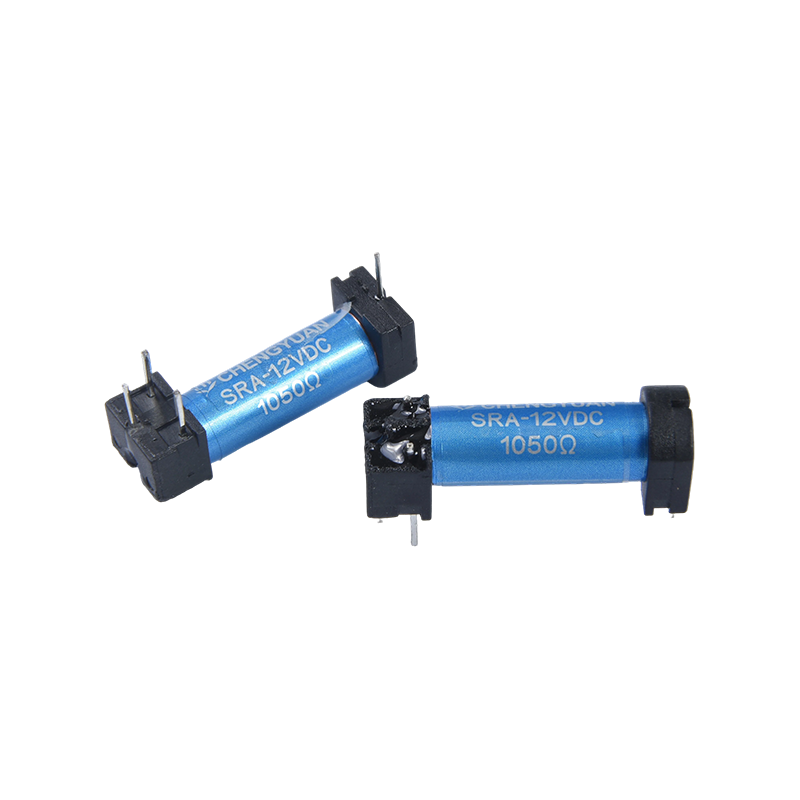

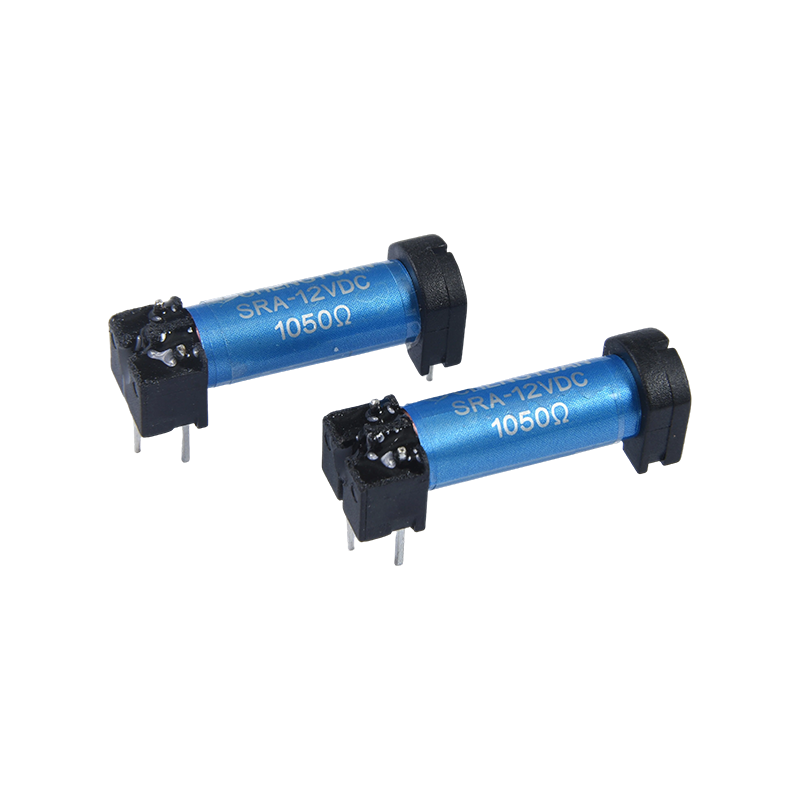

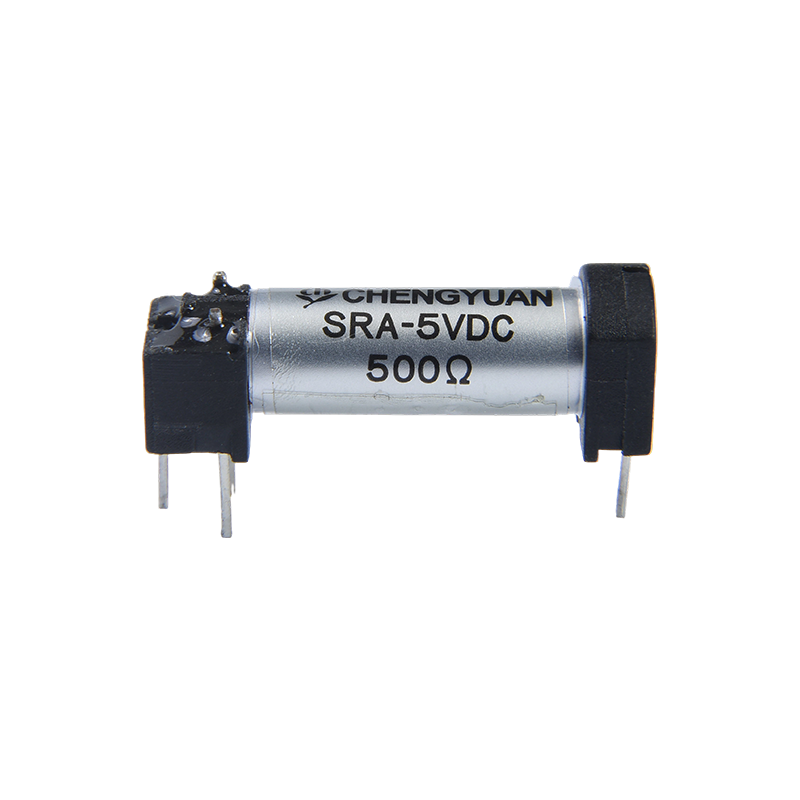

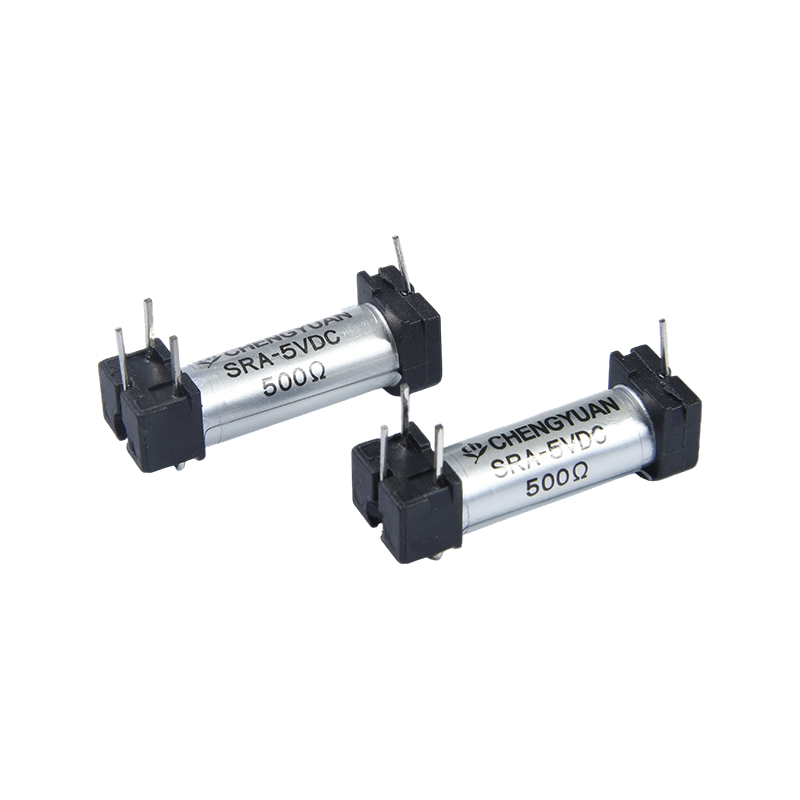

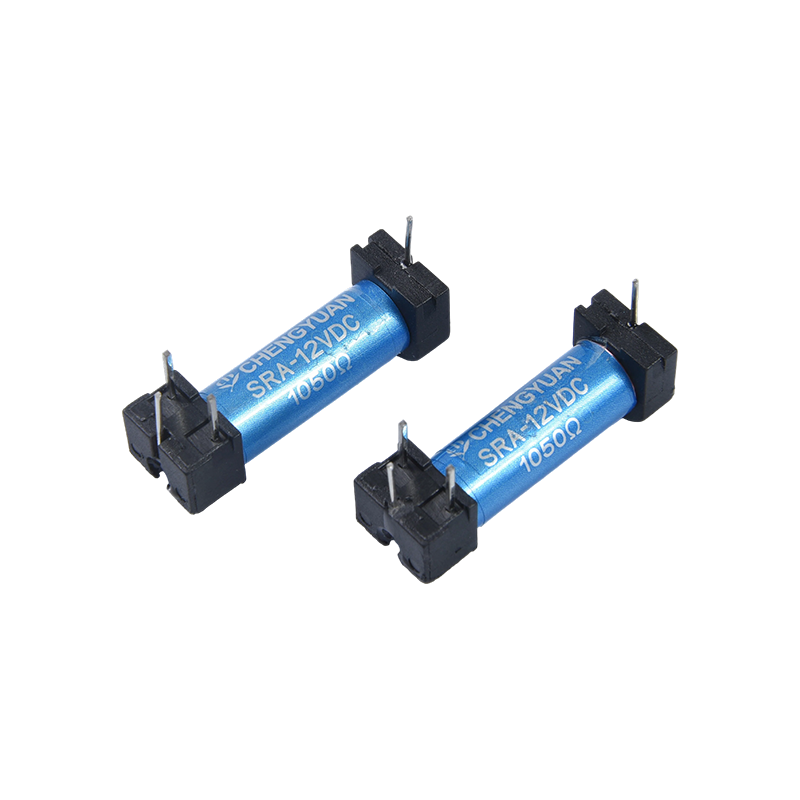

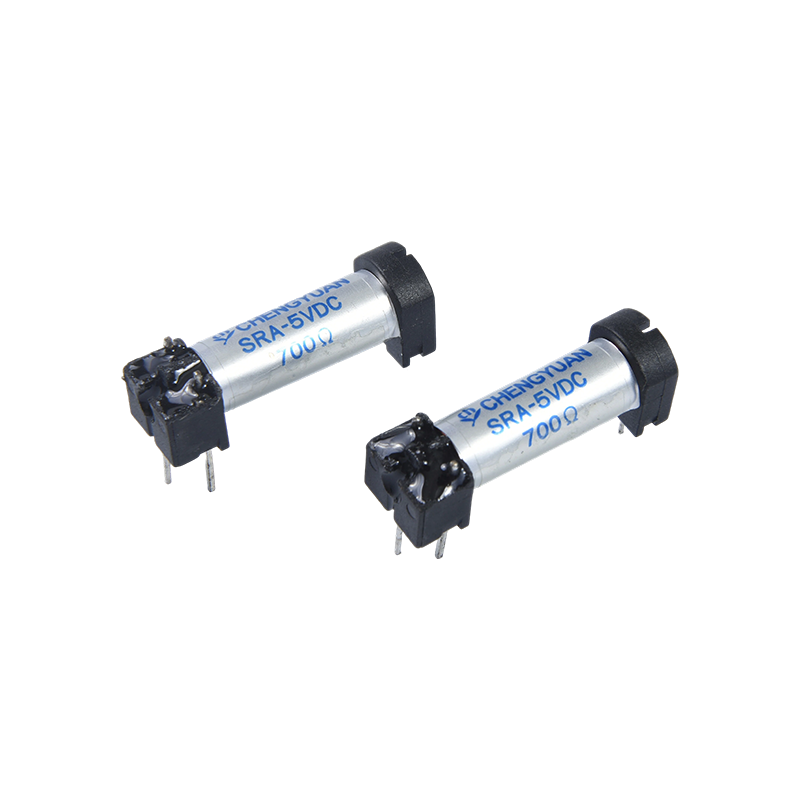

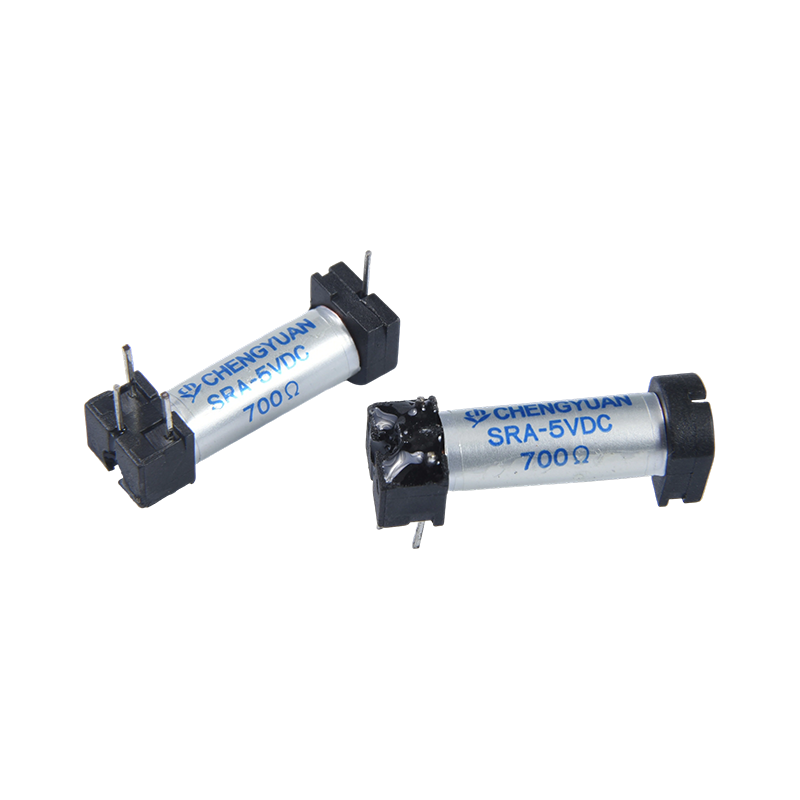

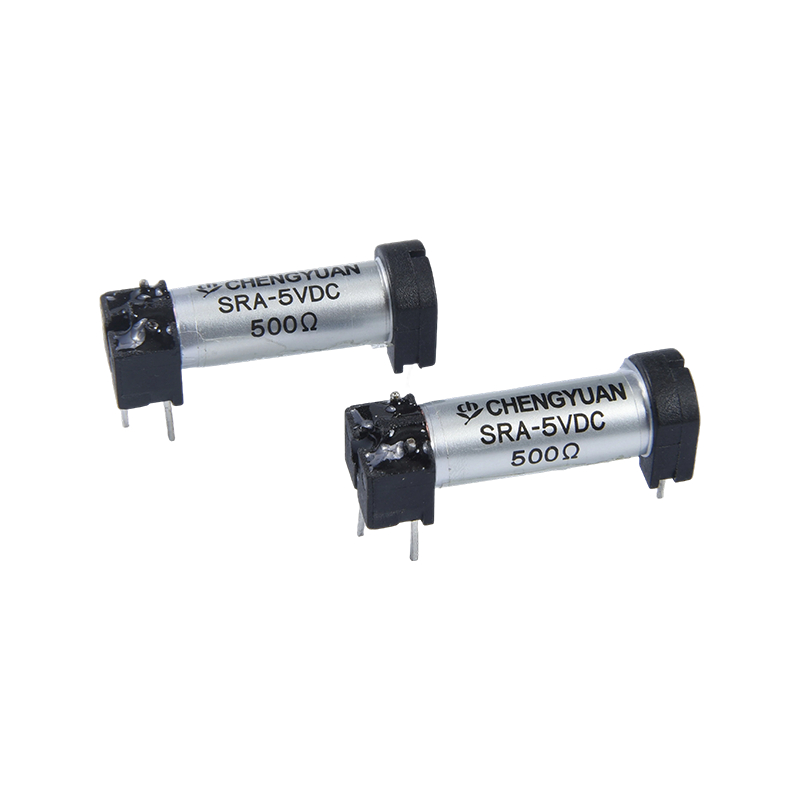

III. Основной компонент герконового реле SR, геркон, герметизирован инертным газом. Схема включается и выключается путем намагничивания герконов магнитным полем. Его сверхмалый размер, низкое энергопотребление, высокая чувствительность и длительный срок службы являются его ключевыми преимуществами, что делает его подходящим для приложений, требующих высокой эффективности использования пространства и надежности.
Типичные области применения включают в себя:
Оборудование связи: используется в дозвоночных устройствах, системах видеотелефонии и т. д. для коммутации сигналов или защиты цепей.
Системы безопасности: Интегрируются в системы контроля доступа, устройства сигнализации и камеры наблюдения.
Промышленная автоматизация и различные инструменты для тестирования микросхем, автомобильные тестеры и т. д.
Медицинское и измерительное оборудование: благодаря низкому выделению тепла и высокой стабильности подходит для чувствительной коммутации сигналов в прецизионных приборах или испытательных системах.
| Параметры контакта |
| Имя параметра | Значение параметра |
| модель | СР |
| Контактные материалы | Ру/Рус |
| Контактное сопротивление | Макс. ≤100 мОм (при 1 А, 16 В постоянного тока) |
| Номинальная нагрузка (резистивная) | 0,1 А 125 В переменного тока / 0,5 А 24 В постоянного тока |
| Максимальный ток переключения | 0,5 А |
| Максимальное коммутируемое напряжение | 200 В переменного тока |
| Максимальная коммутируемая мощность | 10 ВА (переменный ток)/10 Вт (постоянный ток) |
| Параметры производительности |
| Время втягивания (номинальное напряжение) | 0,55 мс Макс. |
| Время выпуска | 0,2 мс Макс. |
| Сопротивление изоляции | Мин. 100 МОм (при 500 В постоянного тока) |
| Диэлектрическое выдерживаемое давление | Контакт-контакт: 200 В переменного тока, 50/60 Гц в течение 1 минуты. |
| Диэлектрическое выдерживаемое давление | Подключение контактной катушки: 1400 В переменного тока, 50/60 Гц в течение 1 минуты. |
| Устойчивость к вибрации (долговечность) | 10–55 Гц, двойная амплитуда 1,5 мм |
| Виброустойчивость (при неисправностях) | 10–55 Гц, двойная амплитуда 1,5 мм |
| Ударопрочность (неисправность) | 20 г мин. |
| Ударопрочность (долговечность) | 100 г мин |
| Механическая жизнь | 100 000 000 раз |
| Электрическая жизнь | 10 000 000 раз |
| Температура окружающей среды | От -40℃ до 85℃ (без конденсации) |
| вес | Примерно 3г |
| Параметры катушки (20 ℃) |
| Номинальное напряжение (В постоянного тока) | Номинальный ток ±10% (мА) | Сопротивление катушки ±10% (Ом) | Номинальная мощность | Втягивающее напряжение (Макс.) | Напряжение отпускания (мин.) | Максимальное непрерывное приложенное напряжение |
| 3 | 0.012 | 250 | Примерно 0,036 Вт | 75% номинального напряжения | 10% от номинального напряжения | 130% номинального напряжения |
| 5 | 0.01 | 500 | Примерно 0,05 Вт |
| 12 | 0.012 | 1000 | Примерно 0,144 Вт |
| 24 | 0.012 | 2000 | Примерно 0,288 Вт |
Вышеуказанные значения являются начальными значениями. Не подавайте максимальное напряжение на изделие непрерывно более 10 минут, чтобы избежать перегрева катушки.

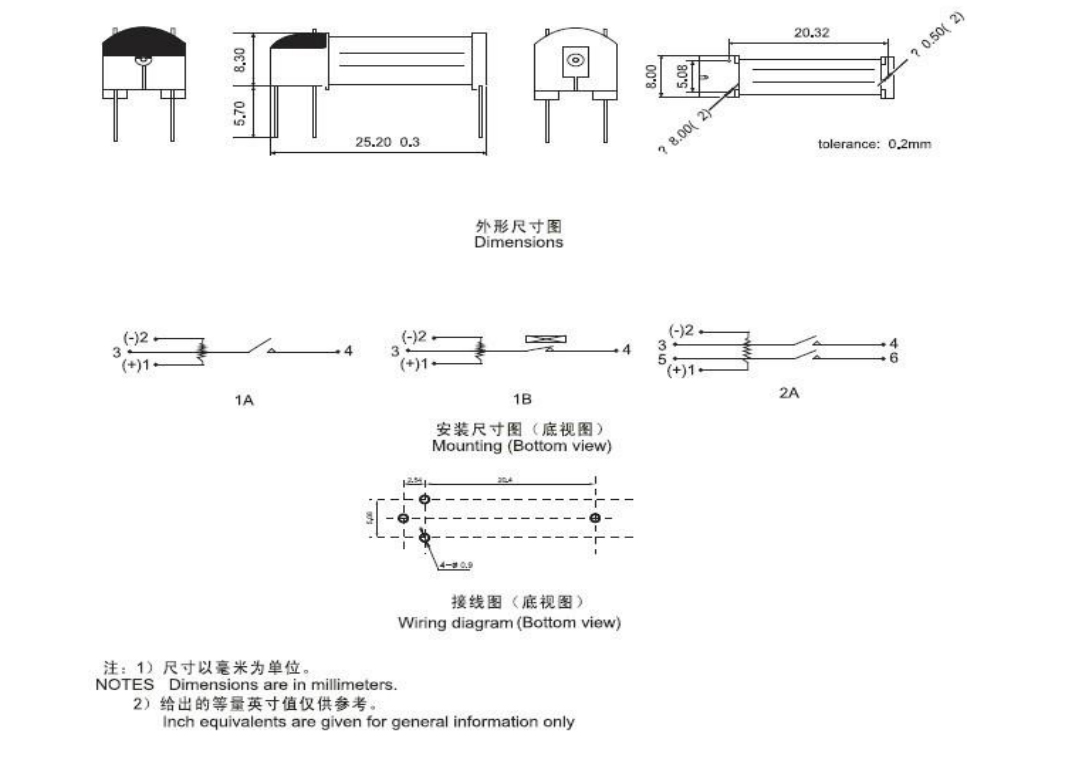

Габаритный чертеж, схема подключения и схема расположения монтажных отверстий (единица измерения: мм)
Маркировка заказа
СР-1-А-05
1 2 3 4
1: Модель: СИП
2: Количество контактных групп: 1-1 полюс.
3: Тип контакта: C (ссылка C); Н (ссылка А); Б (ссылка Б)
4: Номинальное напряжение: 3, 5, 12, 24 В постоянного тока
Отказ от ответственности: данная спецификация продукта предназначена только для справки и может быть изменена без предварительного уведомления.
Sheng Yuan не может оценить все рабочие параметры, необходимые для реле в каждом конкретном случае; поэтому клиентам следует выбирать продукты, соответствующие их конкретным условиям использования. Для герметичных
реле, пожалуйста, откройте вентиляционные отверстия на корпусе после установки и очистите перед использованием. Если у вас есть какие-либо вопросы, свяжитесь с Шэн Юанем для получения дальнейшей технической поддержки. Однако ответственность за выбор продукции лежит исключительно на покупателе.
