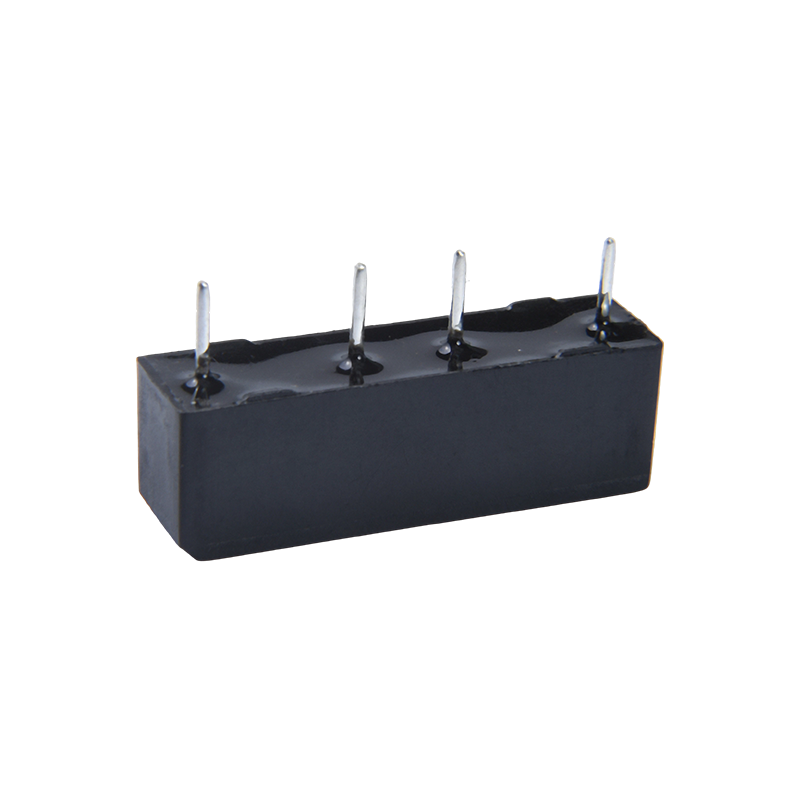

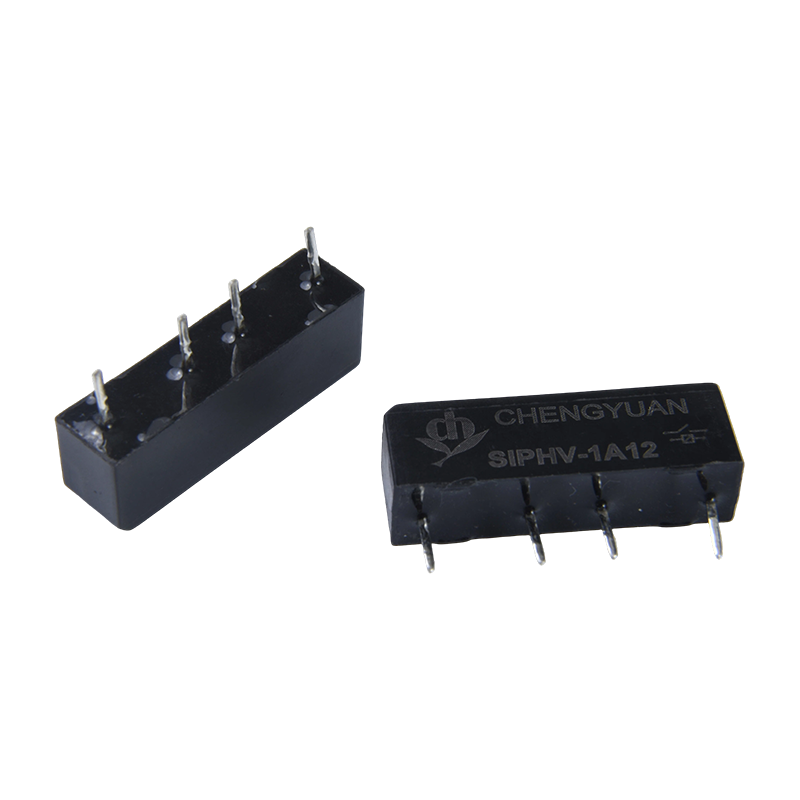

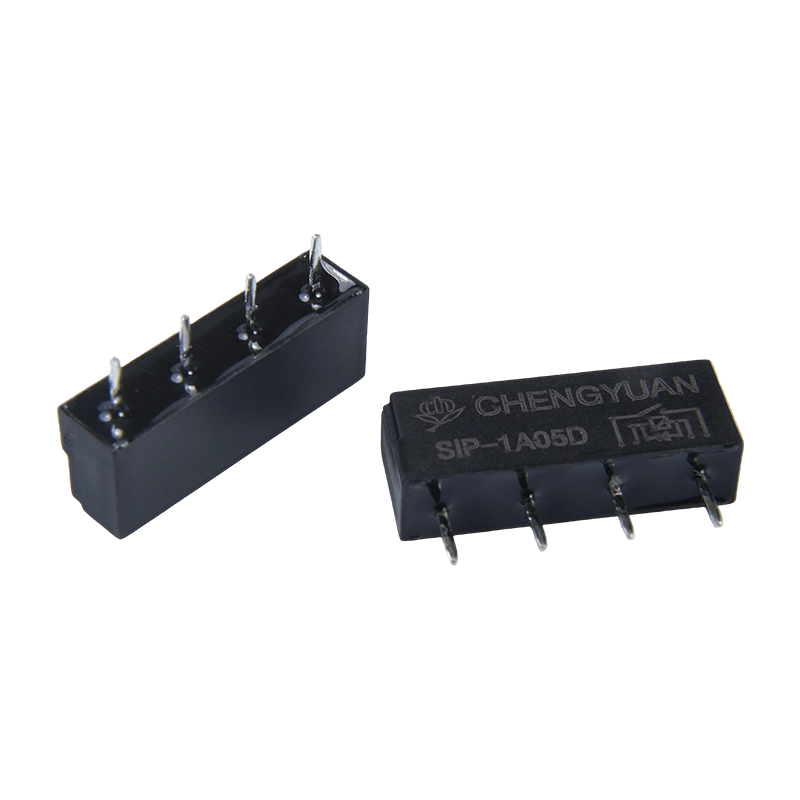

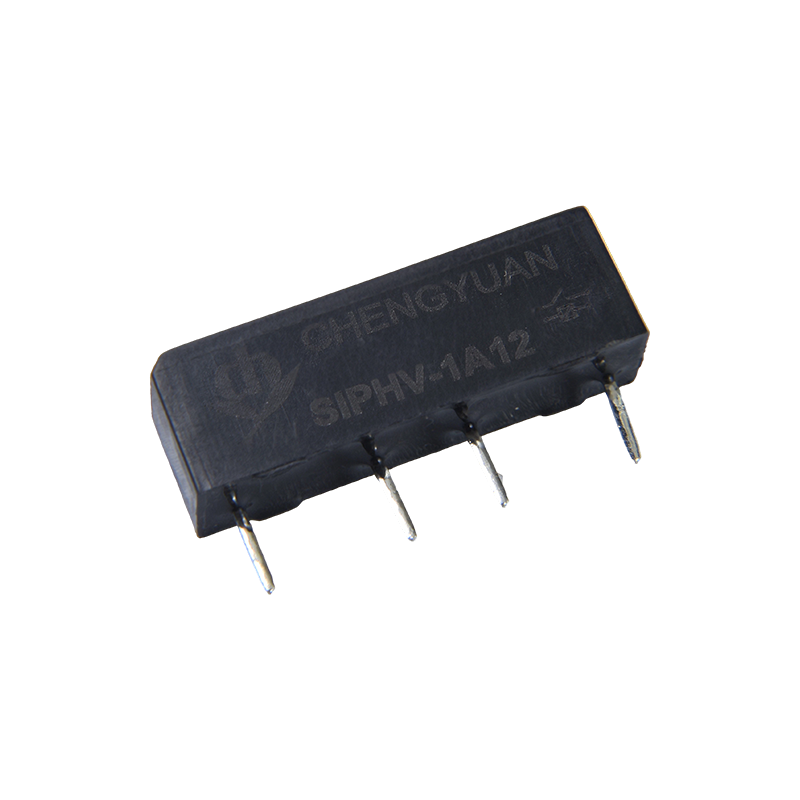

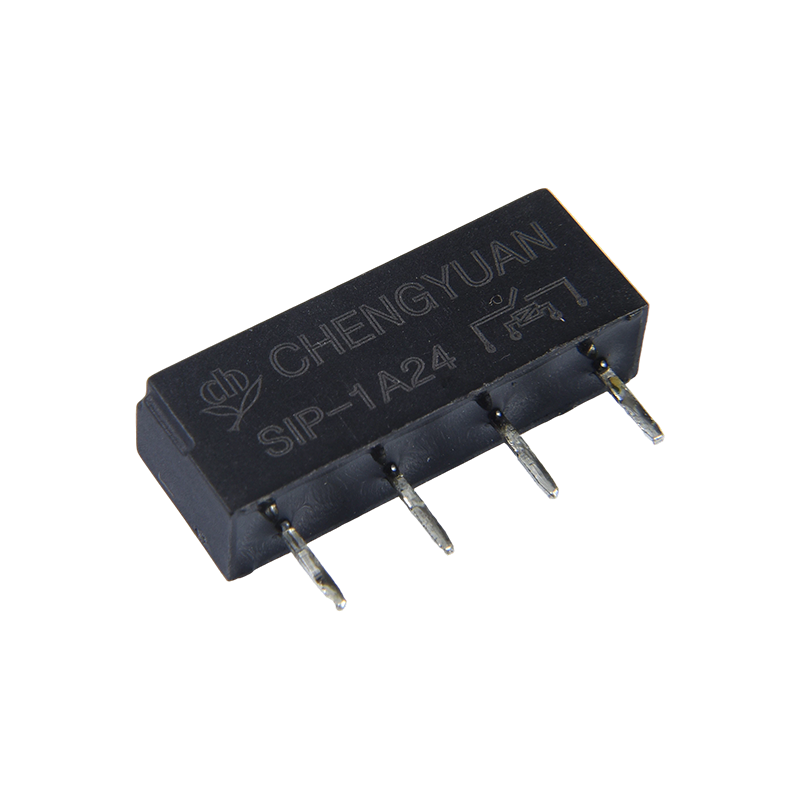

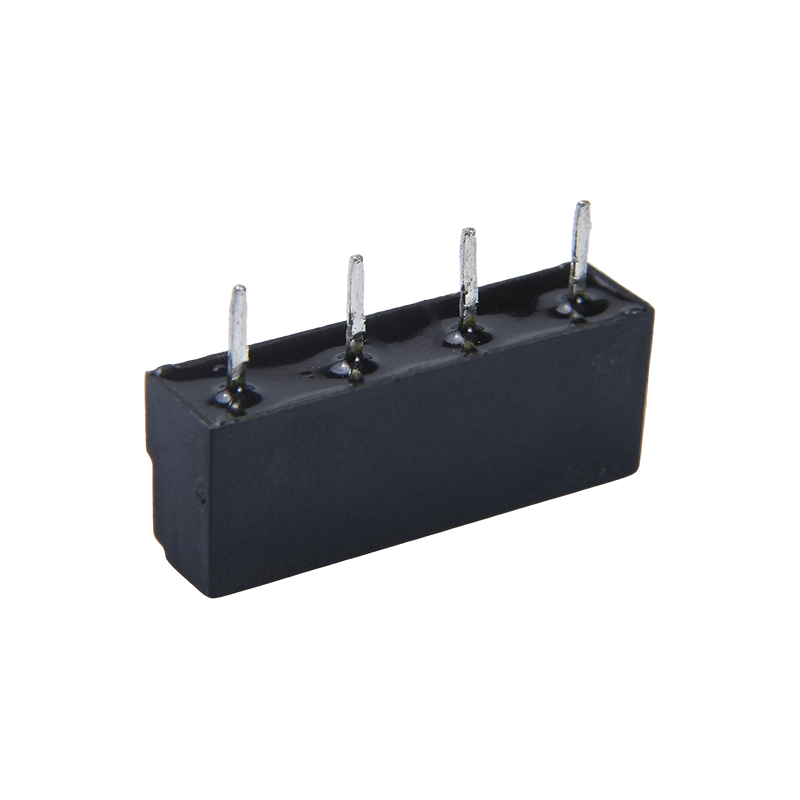

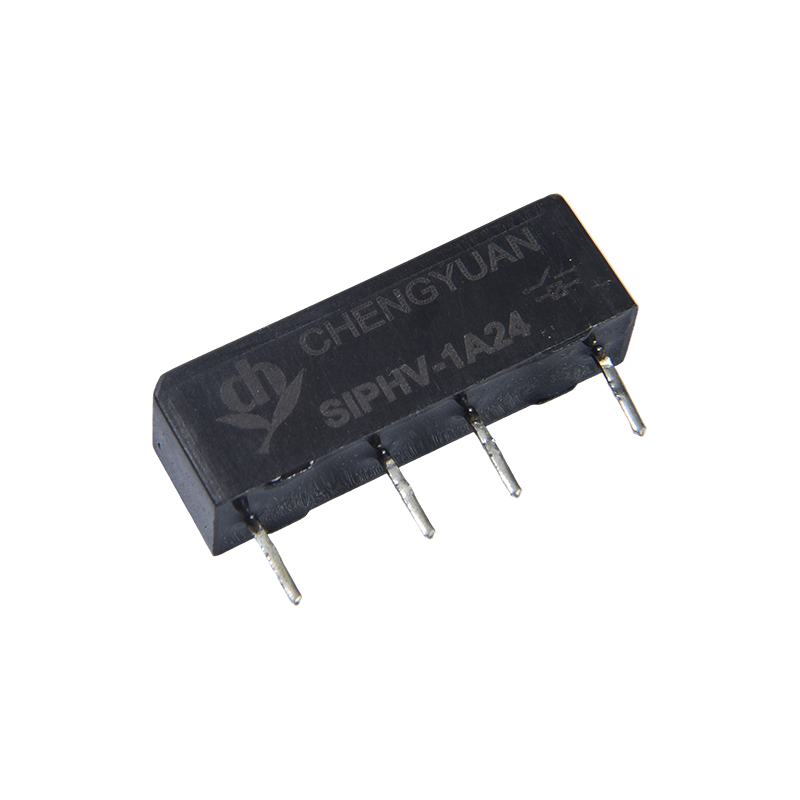

1. Преимущества
Полностью герметичные контакты: Герконовый переключатель герметичен в инертном газе, защищая контакты от пыли и окисления, обеспечивая долговременное стабильное контактное сопротивление и чрезвычайно высокую надежность.
Высокая скорость переключения: небольшая масса геркона обеспечивает быструю работу (время переключения обычно составляет миллисекунды), что подходит для приложений, требующих быстрой выборки или переключения сигнала.
Низкое энергопотребление и высокая изоляция: низкое энергопотребление привода катушки, высокое сопротивление изоляции и устойчивость к напряжению между контактами и катушкой, что обеспечивает превосходную изоляцию сигнала и защиту от помех.
2. Ключевые особенности
Емкость контакта: 0,5 А при 125 В переменного тока / 24 В постоянного тока, разработана специально для переключения сигналов низкого уровня, сигналов датчиков или небольших токовых нагрузок.

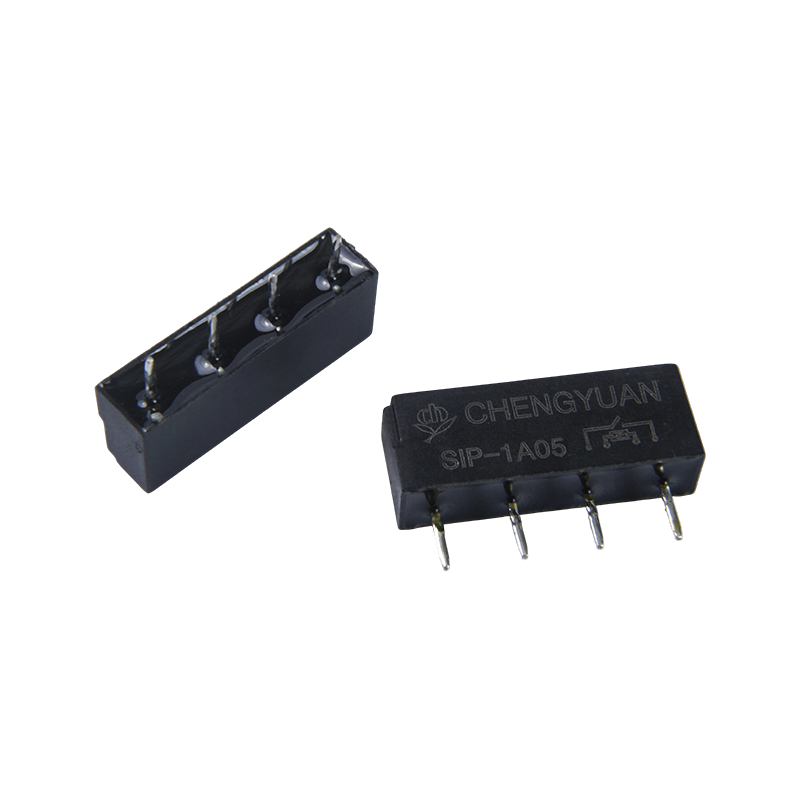

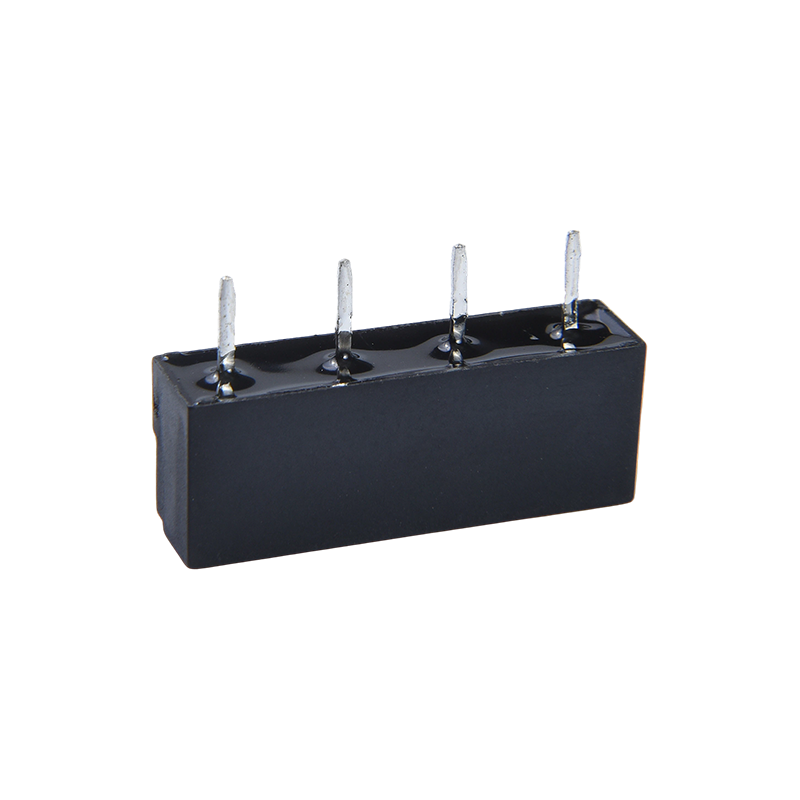

Компактный корпус: конструкция контактов SIP (Single In-Line Package) со стандартным расстоянием между контактами, экономящая место на печатной плате и облегчающая автоматическую сборку или установку.
Широкое управляющее напряжение: катушка поддерживает напряжение от 3 до 24 В постоянного тока, совместимое с общими логическими уровнями и управляющими напряжениями.
Длительный срок службы: благодаря герметичной защите механический и электрический срок службы при номинальной нагрузке значительно выше, чем у электромагнитных реле открытого типа того же размера.
3. Основные приложения
Испытательное и измерительное оборудование: используется в высокоточных мультиметрах, картах сбора данных и автоматическом испытательном оборудовании (ATE) для переключения и мультиплексирования путей прохождения сигналов.
Связь и безопасность: интегрированы в программируемые коммутаторы, системы охранной сигнализации и системы контроля доступа для изоляции сигналов и схем переключения интерфейсов.
Медицинская электроника: используется в оборудовании медицинского мониторинга для переключения аналоговых сигналов низкого уровня, таких как биоэлектрические сигналы, требующих высокой изоляции и низкого уровня шума.
Изоляция сигналов промышленного управления: в модулях аналогового ввода ПЛК и интерфейсах датчиков обеспечивает электрическую изоляцию и защиту между полевыми сигналами и системами управления.
Контактные данные
| Тип | SIP |
| Контактный материал | Ру/Рус |
| Контактное сопротивление | ≤ 100 мОм Макс. (при 1 А, 16 В постоянного тока) |
| Номинальная нагрузка (резистивная нагрузка) | 0,1 А 125 В переменного тока/0,5 А 24 В постоянного тока |
| Макс. ток переключения | 0,5 А |
| Макс. коммутируемое напряжение | 200 В переменного тока |
| Макс. коммутационная мощность | 10 ВА (переменный ток)/10 Вт (постоянный ток) |
| Характеристики |
| Время работы (при номинальном напряжении катушки) | 0,55 мс Макс. |
| Время выпуска | 0,2 мс Макс. |
| Сопротивление изоляции | Мин. 100 МОм (при 500 В постоянного тока) |
| Диэлектрическая прочность | Между открытыми контактами: 200 В переменного тока, 50/60 Гц в течение 1 минуты. |
| Между катушкой и контактом: 1400 В переменного тока, 50/60 Гц в течение 1 минуты. |
| Устойчивость к вибрации | Разрушительный | 10–55 Гц, при двойной амплитуде 1,5 мм. |
| Функциональный | 10–55 Гц, при двойной амплитуде 1,5 мм. |
| Ударостойкость | Функциональный | 20 Г мин. |
| Разрушительный | 100 Г мин. |
| Выносливость | Механическая износостойкость (10800 операций в час) | 100000000 операций.(при комнатной температуре) |
| Электрическая долговечность (360 операций в час) | 10000000 операций.(при комнатной температуре) |
| Температура окружающей среды | -40℃~ 85℃(без конденсации) |
| Вес | Прибл. 1,6 г |
| Номинальный напряжение (В постоянного тока) | Номинальный действующий текущий ±10% (мА) | Сопротивление катушки ±10%(Ом) | Номинальный operating власть | Рабочее напряжение (Макс.) | Напряжение отпускания (Мин.) | Макс. допустимое напряжение |
| 3 | 0.012 | 250 | Около 0,036 Вт | 75 % от номинала напряжение | 10% от номинала напряжение | 130 % номинального напряжения |
| 5 | 0.01 | 500 | Около 0,05 Вт |
| 12 | 0.012 | 1000 | Около 0,144 Вт |
| 24 | 0.012 | 2000 | Около 0,288 Вт |
Данные, показанные выше, являются первоначальными значениями. Не подавайте на катушку максимально допустимое напряжение более 10 минут во избежание перегрева катушки.

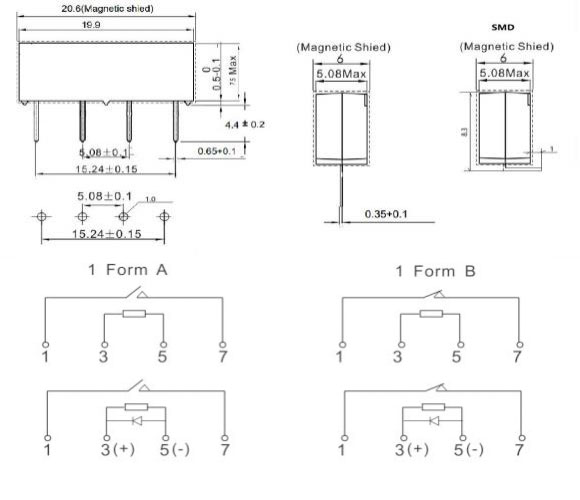

Габаритные размеры, схема подключения, расположение печатной платы (единица измерения: мм)
Информация для заказа

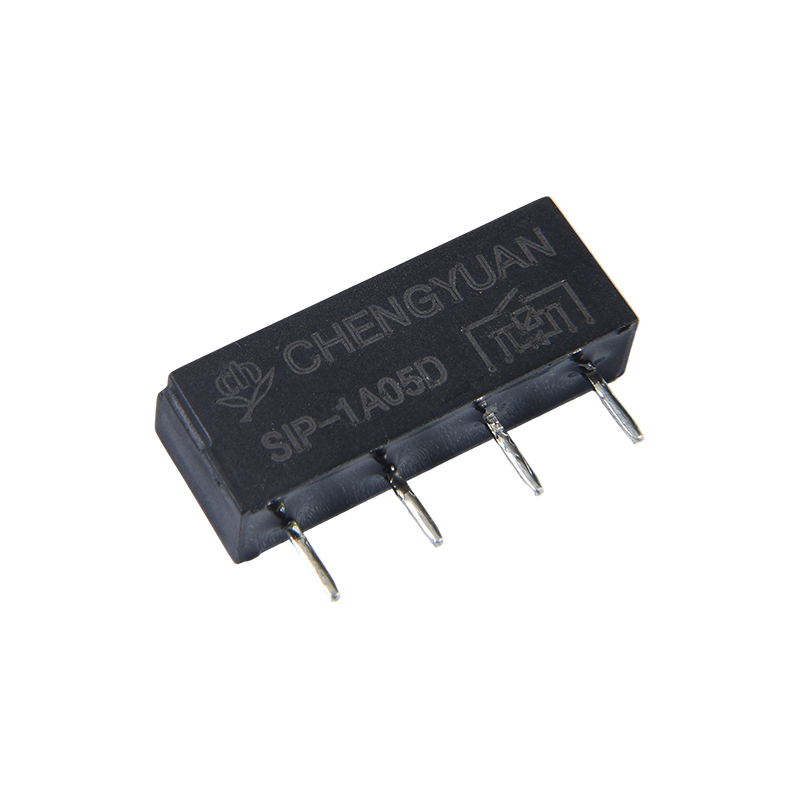

SIP - 1 - A - 05 - D - M - SMD
1 2 3 4 5 6 7
1: Тип: SIP
2: Количество полюсов: 1-1 полюс.
3: Схема контактов: C От C ; H От A ; Б От Б
4: Номинальное напряжение: 3,5, 12, 24 В постоянного тока
5: Подавление переходных процессов в катушке: DС диодом; НОЛЬ: Стандартный
6: С защитной крышкой: M ， NIL Стандарт
7: SMD, стандарт NIL
Отказ от ответственности: Спецификация предназначена только для справки. Технические характеристики могут быть изменены без предварительного уведомления.
Мы не смогли оценить всю производительность и все параметры для каждого возможного применения. Таким образом, пользователи должны быть в правильном положении для выбора.
Подходящий продукт для собственного применения. Для герметичных реле после установки и очистки перед использованием откройте вентиляционное отверстие в корпусе. Если есть какие-либо вопросы, пожалуйста, свяжитесь с Chengyuan для получения технических услуг. Однако ответственность за определение того, какой продукт следует использовать, лежит на пользователе.
