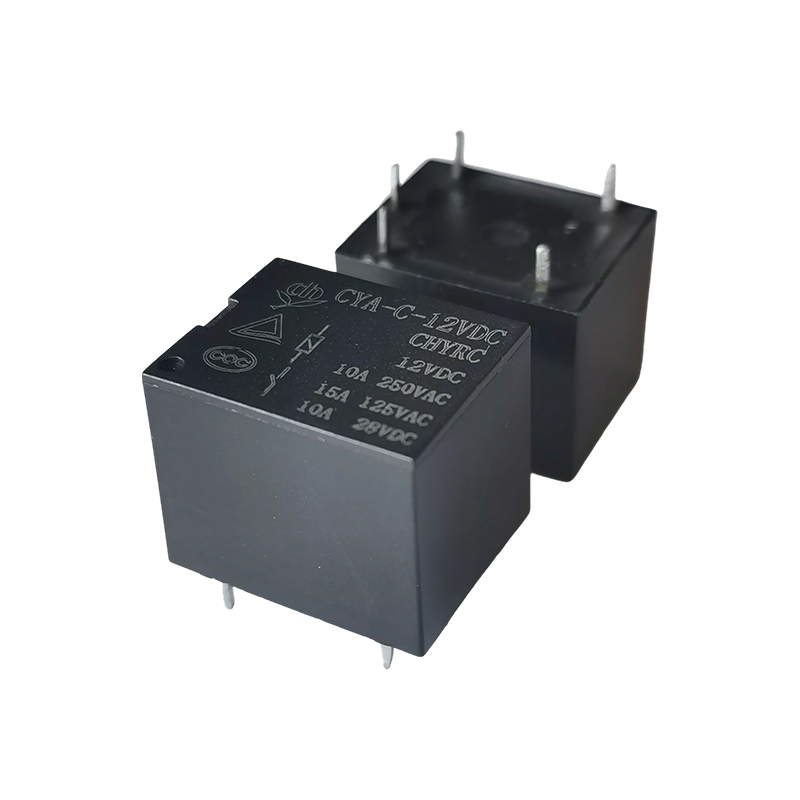

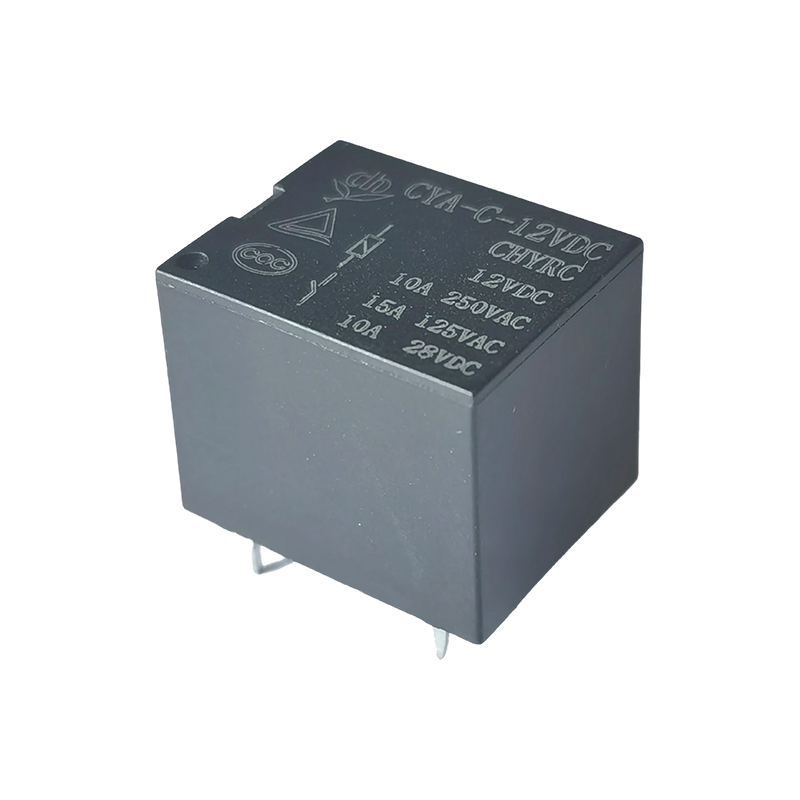

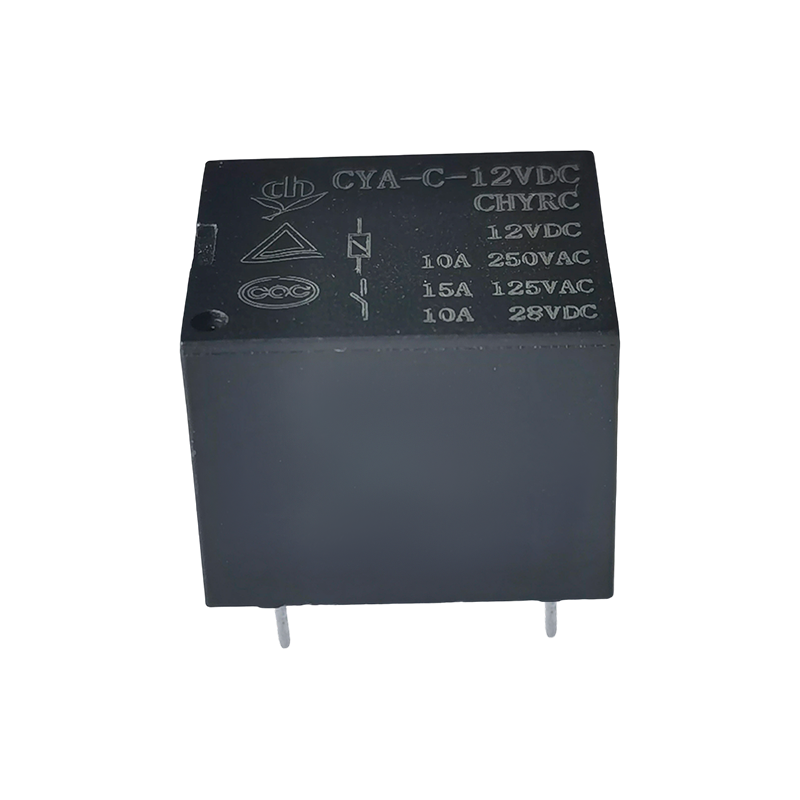

Особенности:
• Широкая совместимость с нагрузкой: совместимость с нагрузками переменного тока 15 А, 125 В переменного тока, нагрузками переменного тока 12 А, 250 В переменного тока и нагрузками постоянного тока 10 А, 28 В постоянного тока, что позволяет удовлетворить большинство потребностей в коммутации цепей малой и средней мощности.
• Гибкое напряжение катушки: поддерживает напряжение катушки 3–48 В постоянного тока, что напрямую соответствует различным характеристикам напряжения цепи управления без необходимости использования дополнительных модулей преобразования напряжения.
• Конструкция с низким энергопотреблением: потребляемая мощность катушки составляет всего 0,36 Вт, что снижает общее энергопотребление оборудования и делает его пригодным для устройств с батарейным питанием.
• Двойная авторитетная сертификация: прошла сертификацию TUV и CQC, соответствует международным и национальным стандартам безопасности и подходит для конечной продукции, продаваемой на различных рынках.
• Удобная установка печатной платы: используется 5-контактная конструкция для легкой пайки и сборки печатной платы; Компактная форма, напоминающая кубик сахара, экономит место для установки и подходит для схем с высокой плотностью размещения.
• Четкая логика переключения: используется однополюсная одноходовая форма контактов (SPST), обеспечивающая простую и понятную логику переключения, упрощающую проектирование схемы и снижающую вероятность ошибок при подключении.
Сценарии применения:
• Бытовая техника: включение и выключение небольших электрических духовок, диспенсеров для воды, дистанционных выключателей и т. д.
• Промышленное управление: небольшие модули расширения ПЛК, схемы переключения сигналов датчиков, обеспечивающие изоляцию сигналов и управление включением/выключением цепи.
• Умный дом: умные розетки, модули управления освещением и т. д., соответствующие низковольтным управляющим сигналам для безопасного управления электропитанием.
| Тип | CYA |
| Контактный материал | Серебряный сплав |
| Контактное сопротивление | 100 мОм Макс. (при 1 А, 16 В постоянного тока) |
| Номинальная нагрузка (резистивная нагрузка) | 10А250В переменного тока |
| Макс. ток переключения | 15А |
| Макс. коммутируемое напряжение | 250 В переменного тока |
| Макс. коммутационная мощность | 2500ВА |
| Мин. коммутационная нагрузка | 6В 1А |
| Характеристики |
| Время работы (при номинальном напряжении катушки) | 8 мс Макс. (без диода) |
| Время выпуска | 5 мс Макс. (без диода) |
| Сопротивление изоляции | Мин. 1000 МОм (при 500 В постоянного тока) |
| Диэлектрическая прочность | Между открытыми контактами: 750 В переменного тока, 50/60 Гц в течение 1 минуты. |
| Между катушкой и контактом: 1500 В переменного тока, 50/60 Гц в течение 1 минуты. |
| Устойчивость к вибрации | Разрушительный | 10–55 Гц, при двойной амплитуде 1,5 мм. |
| Функциональный | 10–55 Гц, при двойной амплитуде 1,5 мм. |
| Ударопрочность | Функциональный | 10 Г мин. |
| Разрушительный | 10 Г мин. |
| Выносливость | Механическая выносливость (10800 операций в час) | 10 000 000 операций (при комнатной температуре) |
| Электрическая выносливость (360 операций в час) | 100 000 операций (при комнатной температуре) |
| Температура окружающей среды | -40℃~ 85℃(без конденсации) |
| Вес | Прибл. 8,5 г |
| Данные катушки (при 20 ℃) |
| Номинальный напряжение (В постоянного тока) | Номинальный действующий текущий ±10% (мА) | Сопротивление катушки ±10%(Ом) | Номинальный operating власть | Рабочее напряжение (Макс.) | Напряжение отпускания (Мин.) | Макс. допустимое напряжение |
| 3 | 120 | 25 | Около 0,36 Вт | 75% от номинала напряжение | 5% от номинала напряжение | 130 % номинального напряжения |
| 5 | 71.42 | 70 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 15 | 24 | 625 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
| 48 | 7.5 | 6400 |

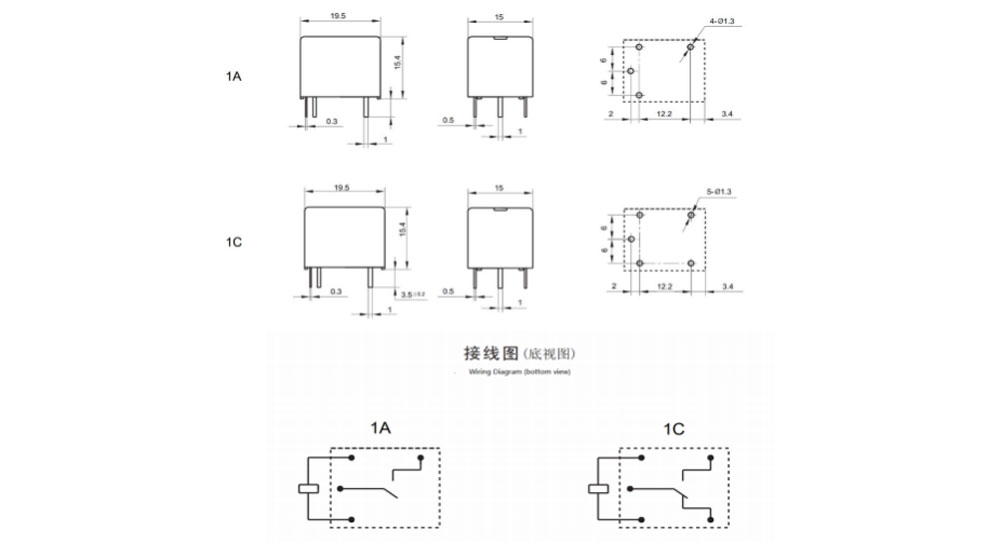

Габаритные размеры, схема подключения, расположение печатной платы (единица измерения: мм)

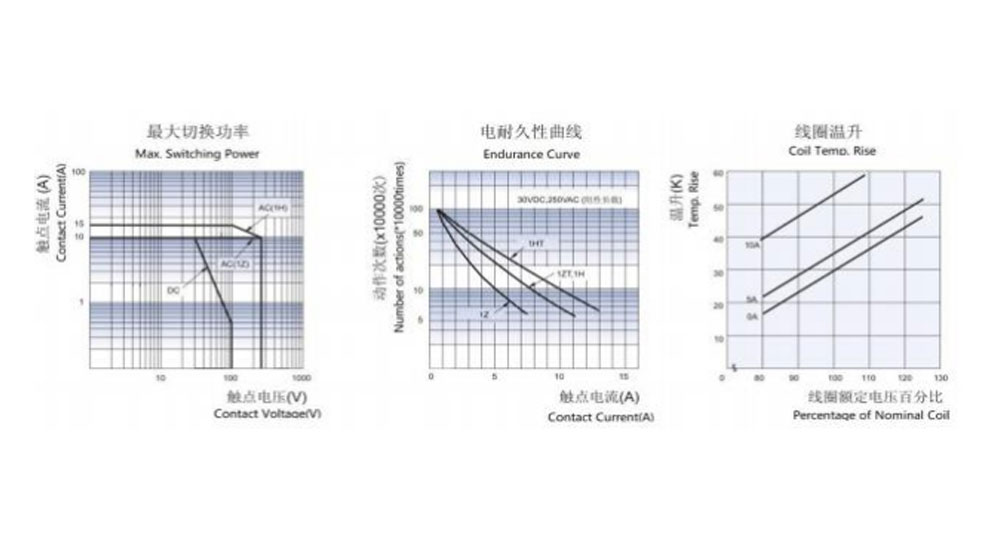

Характеристические кривые
Информация для заказа
CYA - 1 - C - 12VDC - H - D - T - XX
1 2 3 4 5 6 7 8
1: Тип: CYA
2: Количество полюсов: 1-1 полюс.
3: Расположение контактов: C от C; Н От А; Б От Б
4: Номинальное напряжение: 3, 5, 6, 9, 12, 18, 24, 48 В постоянного тока.
5: Цвет корпуса: W-белый, H-черный, L-синий
6: Мощность катушки: D-0,45 Вт, L-0,36 Вт.
7: Защитная конструкция: S-флюс, SH-герметичный тип, можно мыть.
8: Специальный параметр: тип Nil-Standard.
Буква или цифра – особые требования
(1) Магнитостойкие реле нельзя использовать в среде с такими загрязнителями, как H2S, SO2, NO2, пыль и т. д.
(2) Очистка водой или обработка поверхности не рекомендуется после установки флюсового реле на печатной плате.
(3) Индивидуальный специальный суффикс доступен после оценки CHENGYUAN.
Отказ от ответственности: Спецификация предназначена только для справки. Технические характеристики могут быть изменены без предварительного уведомления. Мы не смогли оценить все характеристики и параметры для каждого возможного применения. Таким образом, пользователи должны быть в правильном положении для выбора.
Подходящий продукт для собственного применения. Для герметичных реле после установки и очистки. Перед использованием откройте вентиляционный колпак в чехле. Если есть какие-либо вопросы, пожалуйста, свяжитесь с chengyuan для получения технических услуг. Однако ответственность за определение того, какой продукт следует использовать, лежит на пользователе.
