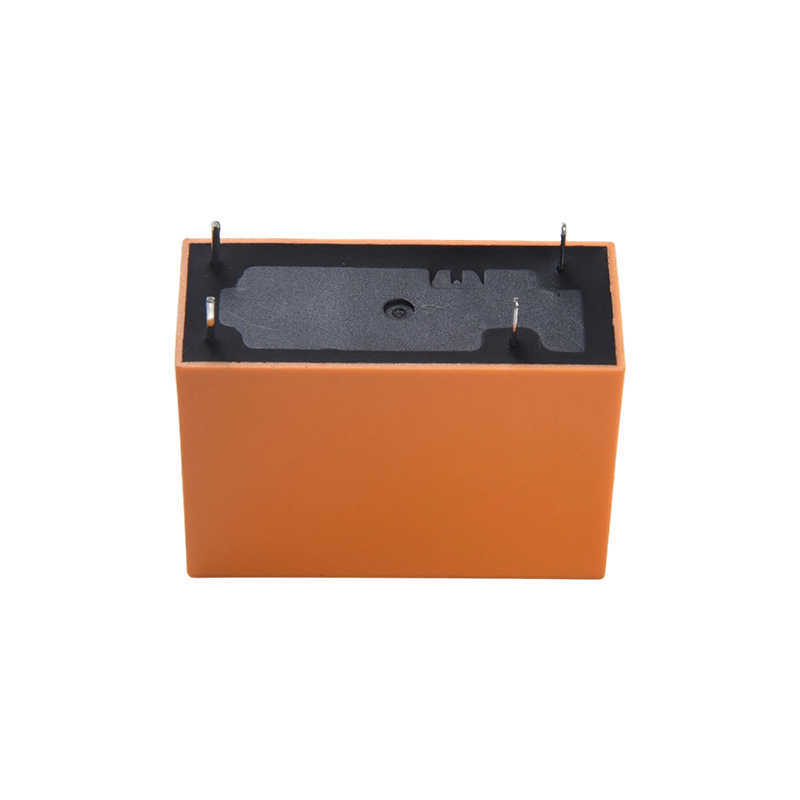

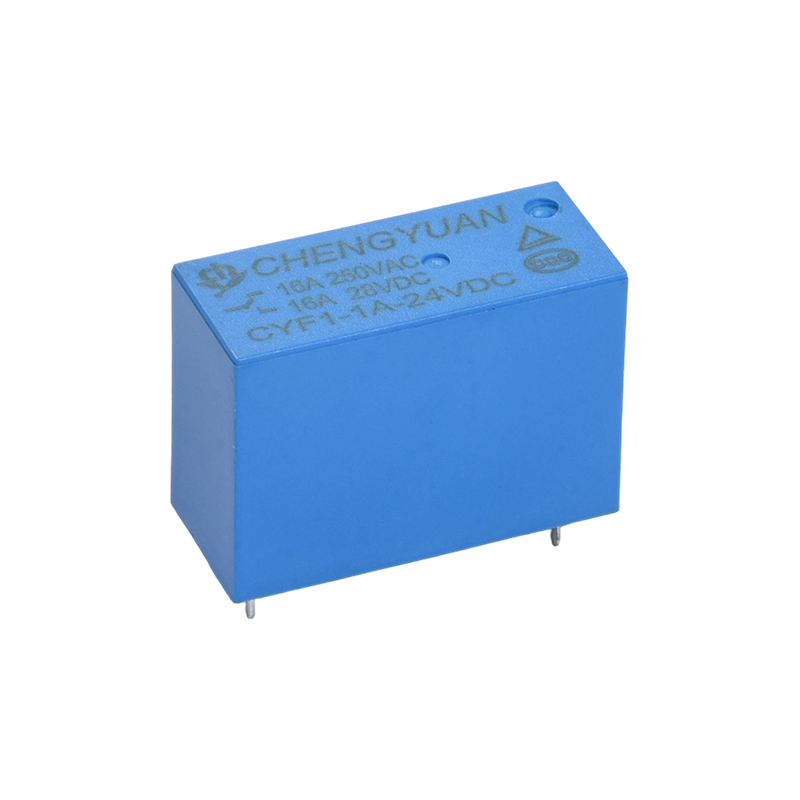

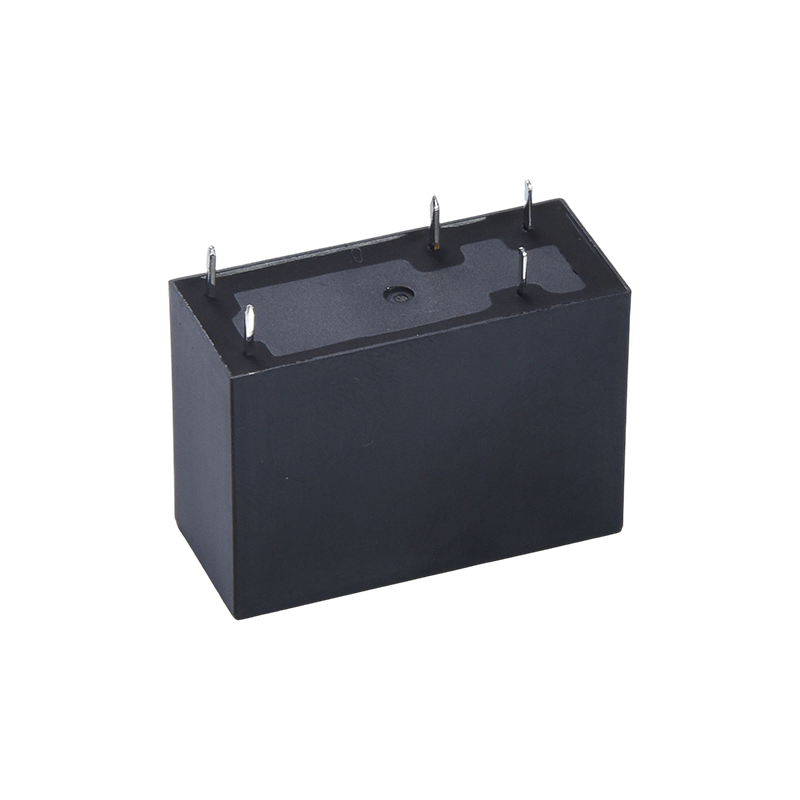

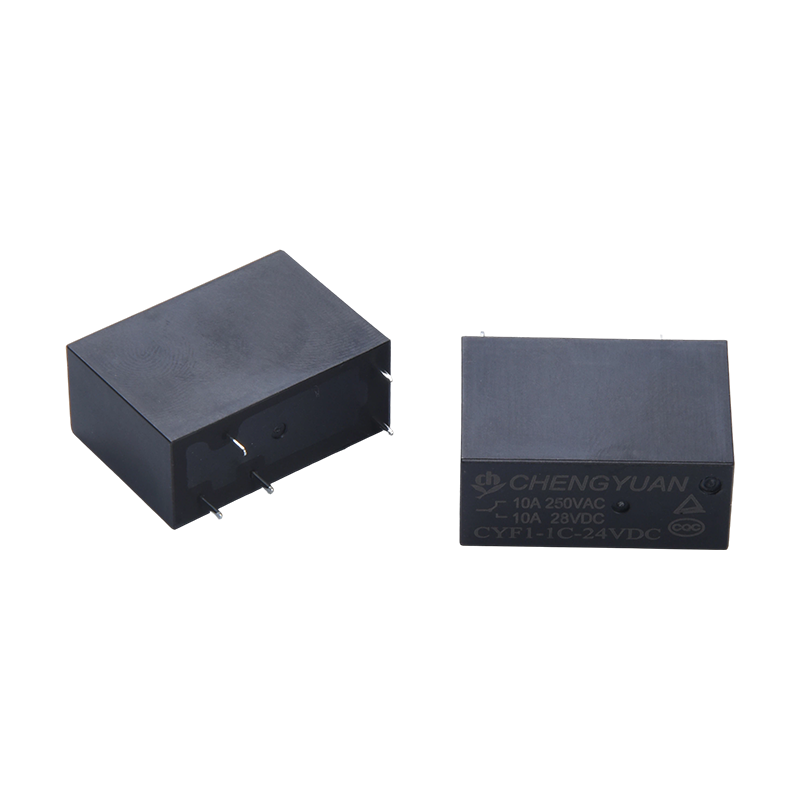

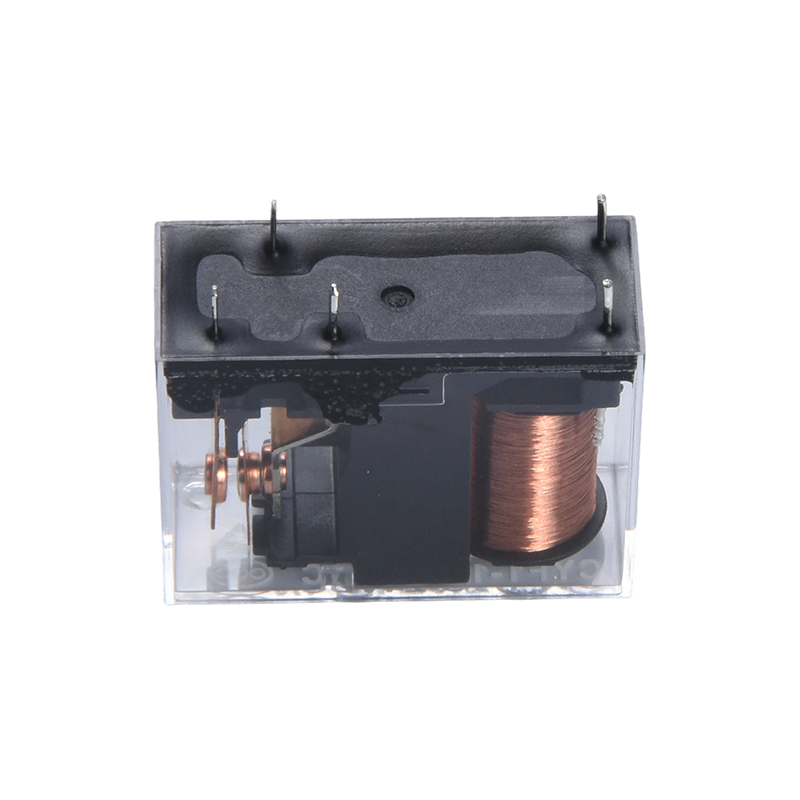

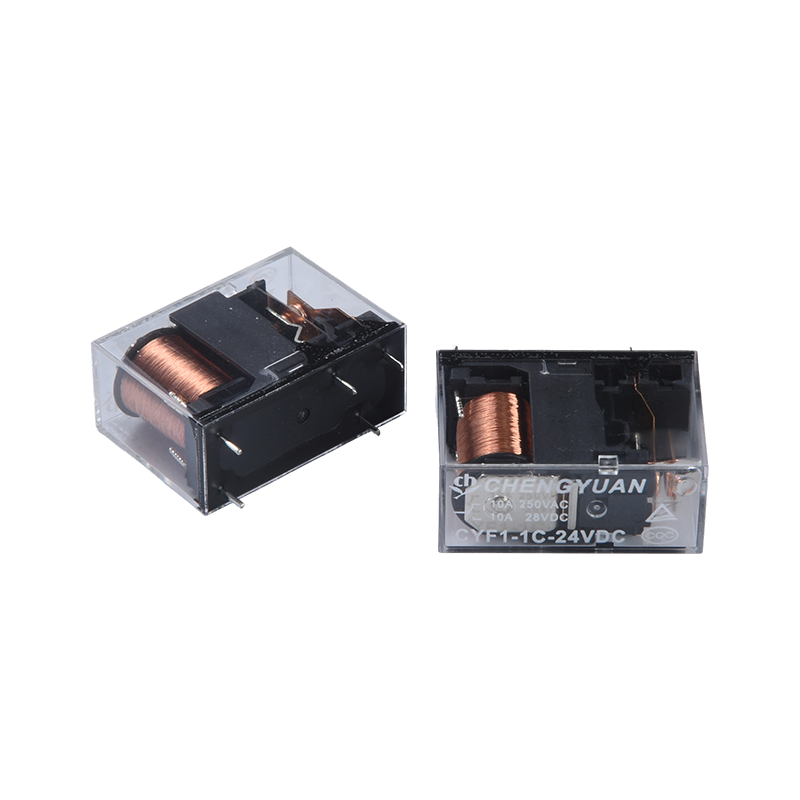

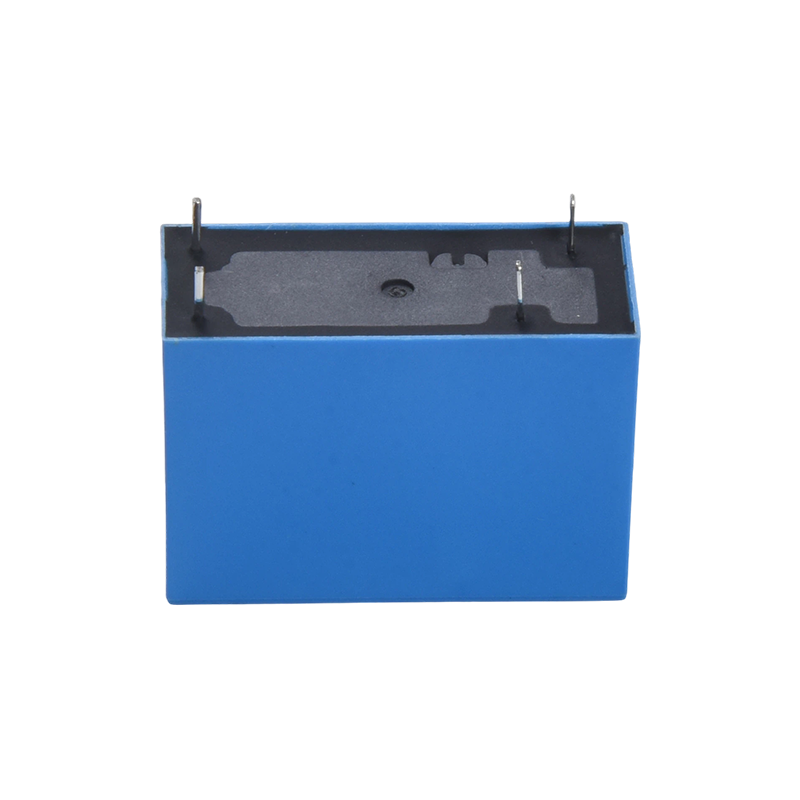

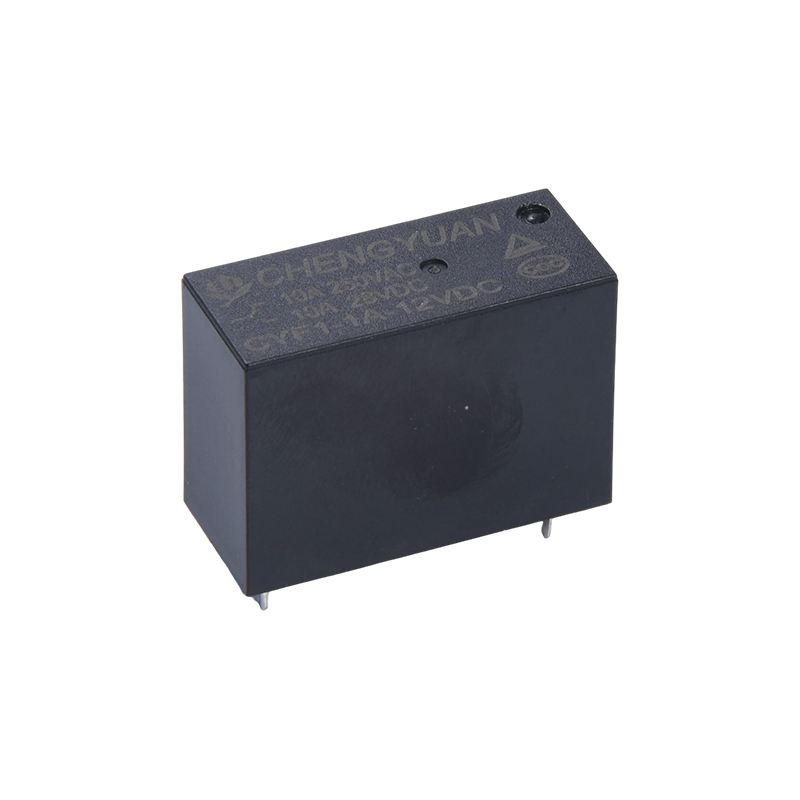

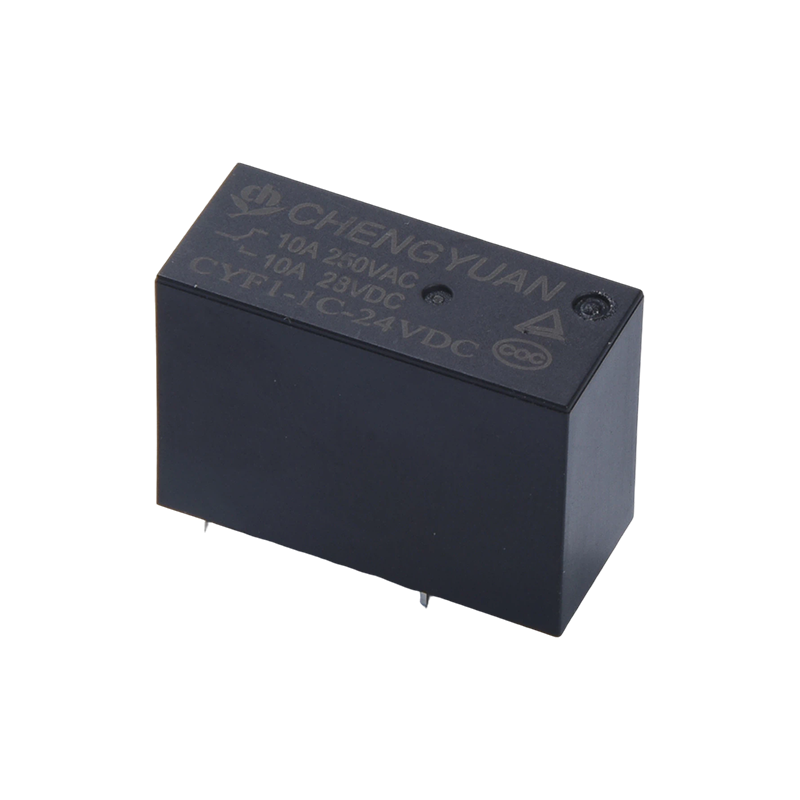

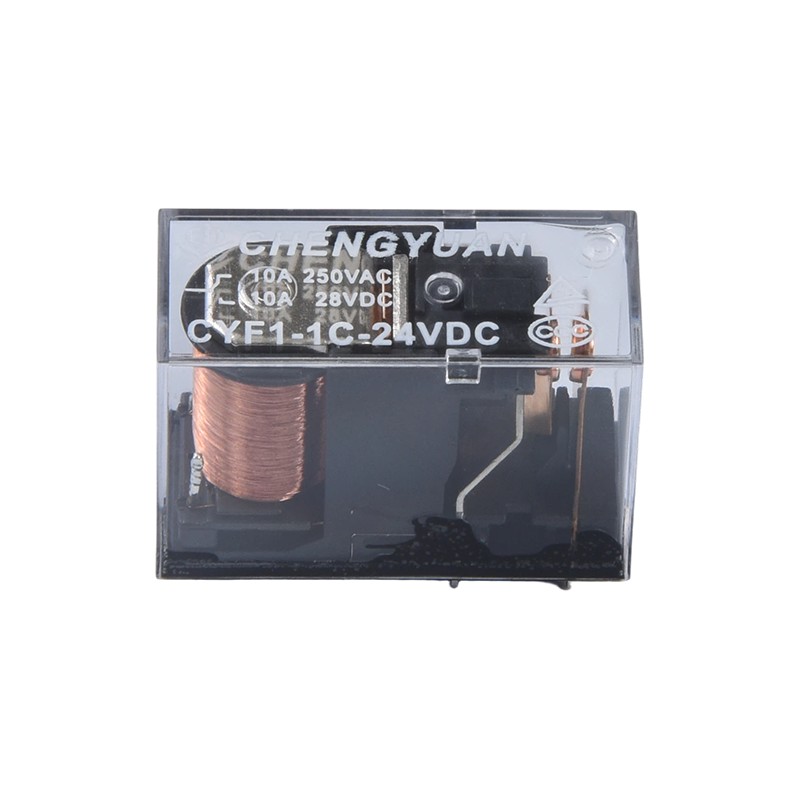

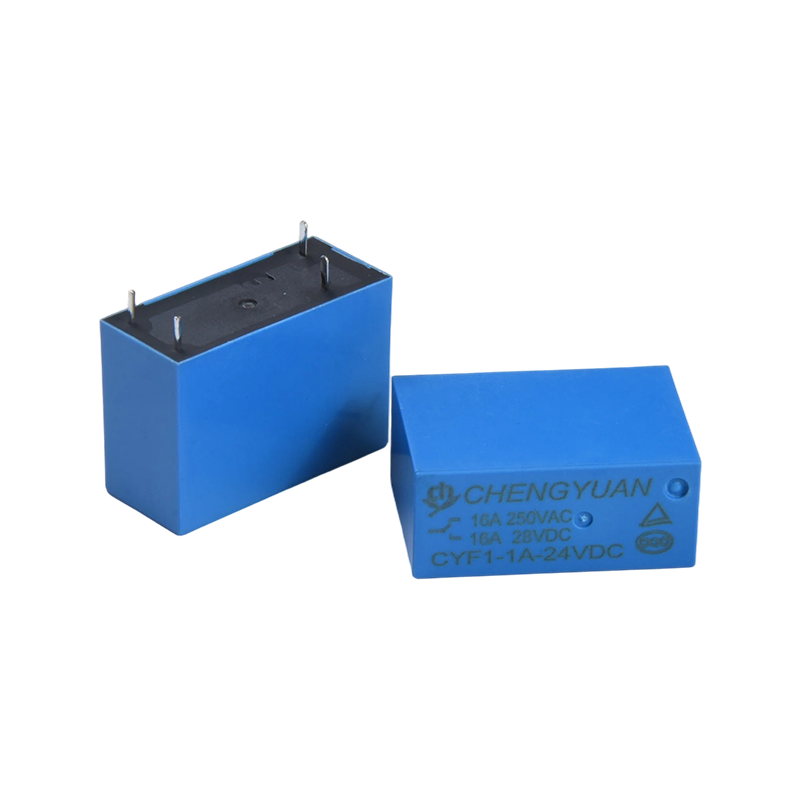

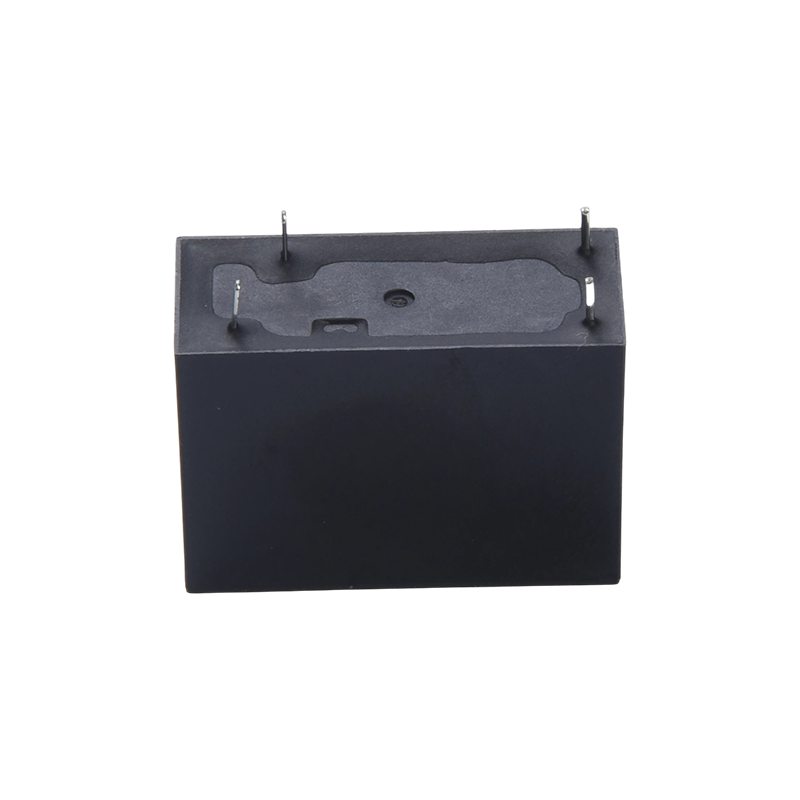

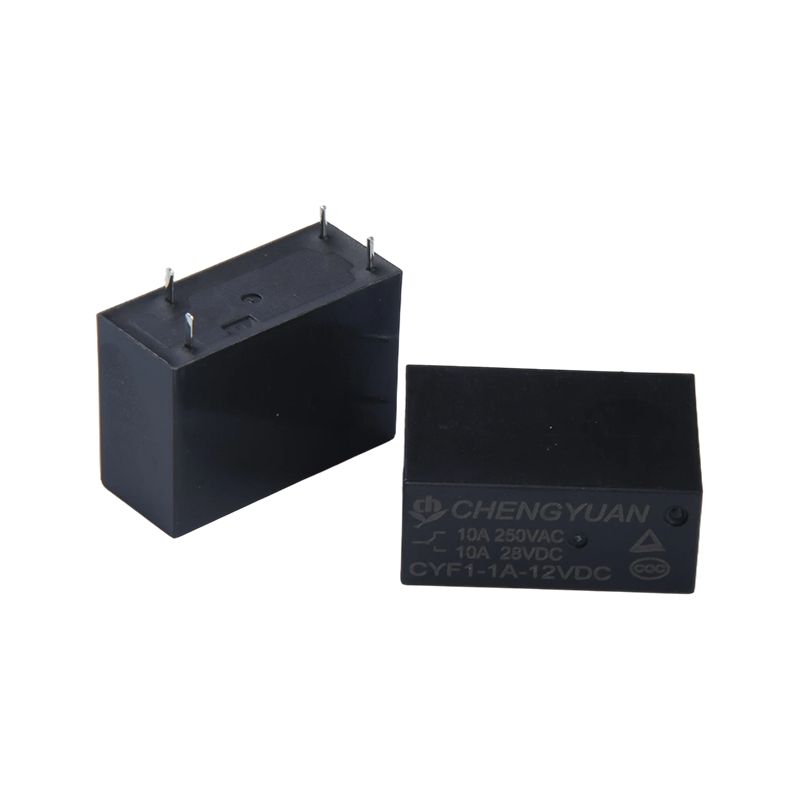

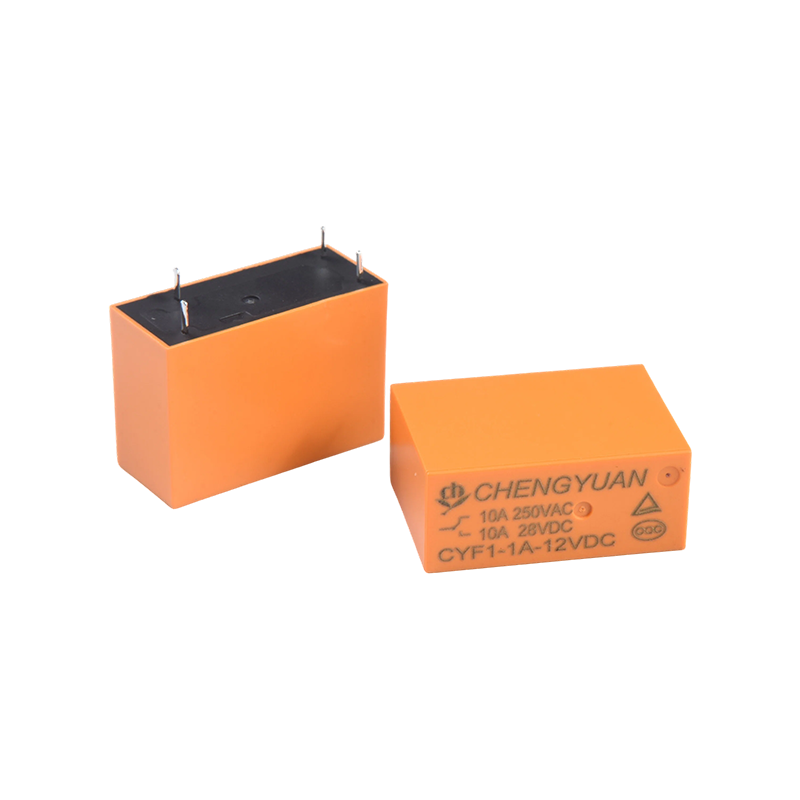

Особенности:
• Выдерживает сверхвысокое напряжение: выдерживает напряжение до 5000 В, обеспечивая превосходные изоляционные характеристики, снижая риск пробоя цепи и повышая безопасность эксплуатации оборудования.
• Гибкое напряжение катушки: поддерживает широкий диапазон напряжения катушки от 3 до 48 В постоянного тока, что напрямую соответствует различным характеристикам напряжения цепи управления без необходимости использования дополнительных компонентов преобразования напряжения.
• Компактная конструкция: малый размер, подходит для сценариев монтажа на печатных платах с высокой плотностью размещения, экономит пространство для внутреннего оборудования и повышает гибкость компоновки схемы.
• Высокая коммутационная способность: коммутационная способность контактов до 17 А, с номинальными нагрузками, охватывающими 10 А 250 В переменного тока/28 В постоянного тока и 16 А 250 В переменного тока/28 В постоянного тока, подходит для коммутации цепей средней и высокой мощности.
• Двойная авторитетная сертификация: сертифицирована TUV и CQC, соответствует международным и национальным стандартам безопасности и отвечает потребностям конечного продукта на различных рынках.
• Удобная сборка печатной платы: используется 5-контактная конструкция, облегчающая пайку и крепление к печатным платам, что обеспечивает высокую эффективность сборки и совместимость с автоматизированными производственными процессами.
• Стабильная производительность переключения: используется однополюсная одноходовая форма контакта (SPST), обеспечивающая четкую логику переключения и стабильное сопротивление контакта, гарантируя надежность включения/выключения цепи.
Применимые сценарии:
• Бытовая техника: управление включением/выключением мелкой бытовой техники высокой мощности (например, электронагревателей, индукционных плит) и автоматическое управление кухонной техникой.
• Промышленный контроль: коммутация сигналов и управление питанием для оборудования промышленной автоматизации, небольших модулей управления ПЛК и цепей управления двигателями. • Интеллектуальное силовое оборудование: интеллектуальные распределительные коробки, модули распределения электроэнергии и вспомогательные цепи управления зарядными установками, адаптированные для сценариев высокого напряжения и высоких нагрузок.
• Оборудование безопасности: источники питания для мониторинга безопасности и коммутации цепей для систем контроля доступа, стабильная производительность которых обеспечивает непрерывную работу оборудования.
Контактные данные
| Тип | CYF1 |
| Контактный материал | Серебряный сплав |
| Контактное сопротивление | 100 мОм Макс. (при 1 А, 16 В постоянного тока) |
| Номинальная нагрузка (резистивная нагрузка) | 10 А, 250 В переменного тока/12 А, 277 В переменного тока | 16 А 250 В переменного тока/17 А 277 В переменного тока |
| Макс. ток переключения | 12А | 17А |
| Макс. коммутируемое напряжение | 277 В переменного тока |
| Макс. коммутационная мощность | 3324ВА | 4709В переменного тока |
| Мин. коммутационная нагрузка | 6В 1А |
| Характеристики |
| Время работы (при номинальном напряжении катушки) | 15 мс Макс. (без диода) |
| Время выпуска | 5 мс Макс. (без диода) |
| Сопротивление изоляции | Мин. 1000 МОм (при 500 В постоянного тока) |
| Диэлектрическая прочность | Между открытыми контактами: 1000 В переменного тока, 50/60 Гц в течение 1 минуты. |
| Между катушкой и контактом: 5000 В переменного тока, 50/60 Гц в течение 1 минуты. |
| Устойчивость к вибрации | Разрушительный | 10–55 Гц, при двойной амплитуде 1,5 мм |
| Функциональный | 10–55 Гц, при двойной амплитуде 1,5 мм |
| Ударостойкость | Функциональный | 10 Г мин. |
| Разрушительный | 10 Г мин. |
| Выносливость | Механическая долговечность (10800 операций в час) | 10000000 операций (при комнатной температуре) |
| Электрическая долговечность (360 операций в час) | 100000 операций (при комнатной температуре) |
| Температура окружающей среды | -40 ℃ ~ 85 ℃ (без конденсации) |
| Вес | Прибл. 14г |
Данные катушки (при 20 ℃)
| Номинальный напряжение (В постоянного тока) | Номинальный действующий текущий ±10% (мА) | Сопротивление катушки ±10%(Ом) | Номинальный operating власть | (Макс.) Рабочее напряжение (Макс.) | Напряжение отпускания (Мин.) | Макс. допустимое напряжение |
| 3 | 240 | 12.5 | Около 0,72 Вт | 75% от номинала напряжение | 5% от номинала напряжение | 130 % номинального напряжения |
| 5 | 144 | 35 |
| 6 | 120 | 50 |
| 9 | 80 | 113 |
| 12 | 60 | 200 |
| 18 | 40 | 450 |
| 24 | 30 | 800 |
| 48 | 15 | 3200 |
| 3 | 180 | 17 | Около 0,54 Вт |
| 5 | 108 | 46 |
| 6 | 90 | 67 |
| 9 | 60 | 150 |
| 12 | 45 | 270 |
| 18 | 30 | 600 |
| 24 | 22.5 | 1067 |
| 48 | 11.25 | 4267 |
Данные, показанные выше, являются начальными значениями. Не подавайте на катушку максимально допустимое напряжение более 10 минут во избежание перегрева катушки.

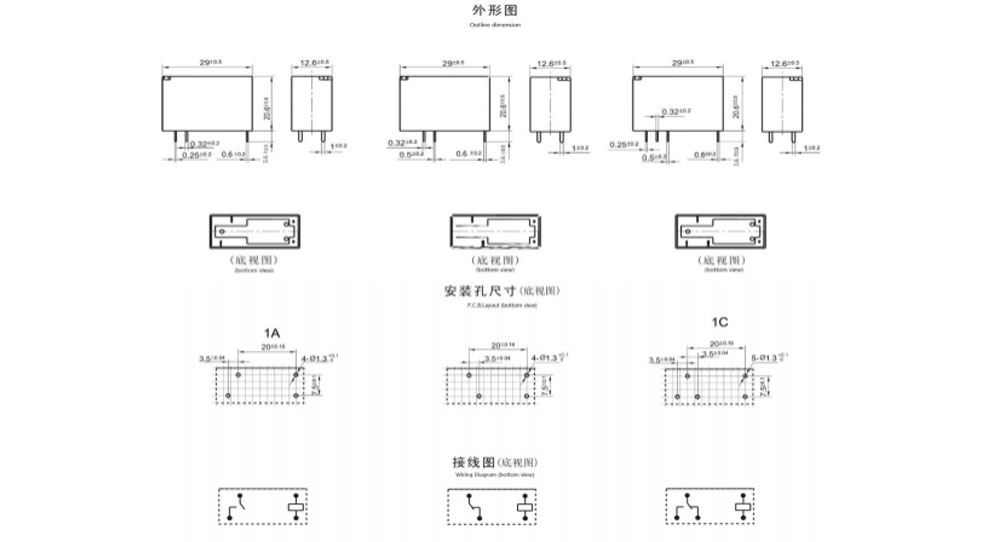

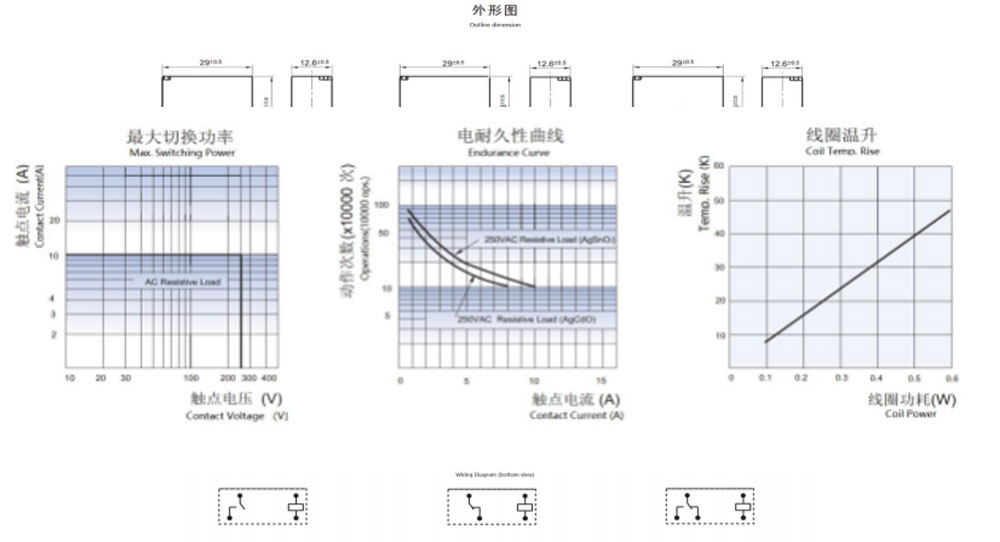

Габаритные размеры, схема подключения, расположение печатной платы (единица измерения: мм)
Характеристические кривые
Информация для заказа
CYF1 H - 1 - C 12 В постоянного тока - H D T XX
1 2 3 4 5 6 7 8 9
1: Тип: CYF1
2: С H: высокая контактная нагрузка, 16 А Без H: стандартная нагрузка, 10 А
3: Количество полюсов: 1-1 полюс
4: Схема контактов: C Fom C ; H От A ; Б От Б
5: Номинальное напряжение: 3,5,6,9, 12, 18,24,48 В постоянного тока
6: Цвет корпуса: T-прозрачный, H-черный, L-синий
7: Мощность катушки: D-0,72 Вт L-0,54 Вт
8: Защитная конструкция: защищена S-флюсом,
SH-герметичный тип, можно мыть
9: Специальный параметр: нулевой стандартный тип
Буква или цифра – особые требования
Магнитозащищенные реле нельзя использовать в среде с такими загрязнителями, как H2S, SO2, NO2, пыль и т. д.
Очистка водой или обработка поверхности не рекомендуется после установки флюсового реле на печатной плате.
Отказ от ответственности: Спецификация предназначена только для справки. Технические характеристики могут быть изменены без предварительного уведомления.
Мы не смогли оценить всю производительность и все параметры для каждого возможного применения. Таким образом, пользователи должны быть в правильном положении для выбора.
Подходящий продукт для собственного применения. Для герметичных реле после установки и очистки перед использованием откройте вентиляционное отверстие в корпусе. Если есть какие-либо вопросы, пожалуйста, свяжитесь с Chengyuan для получения технических услуг. Однако ответственность за определение того, какой продукт следует использовать, лежит на пользователе.
