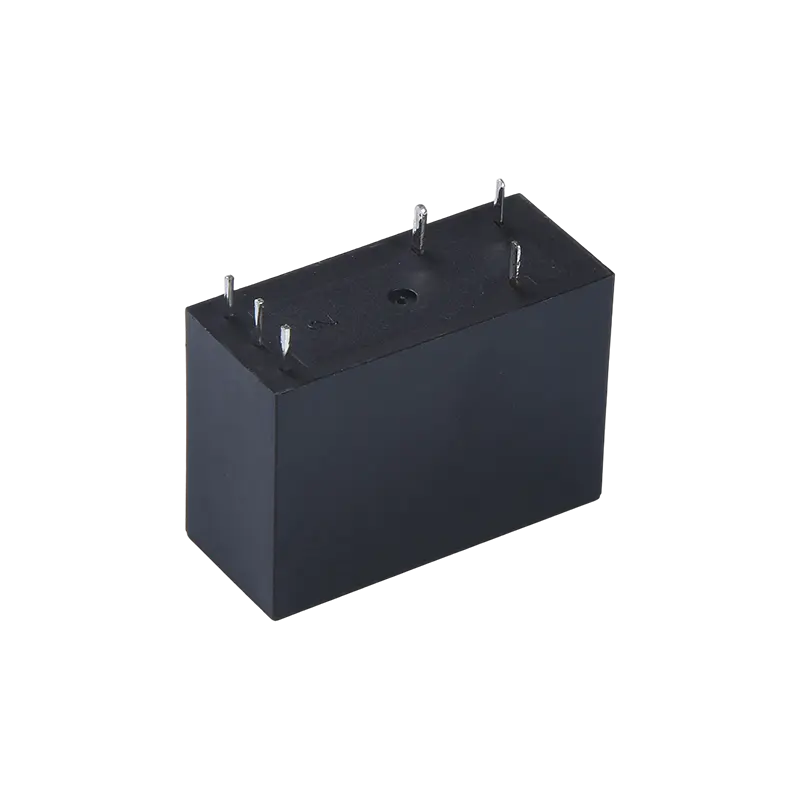

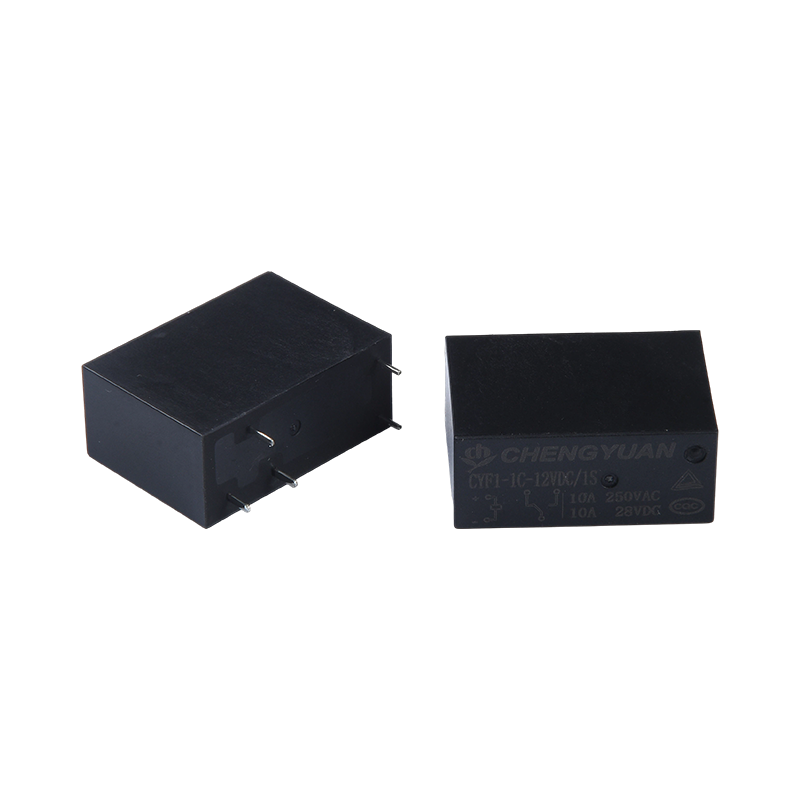

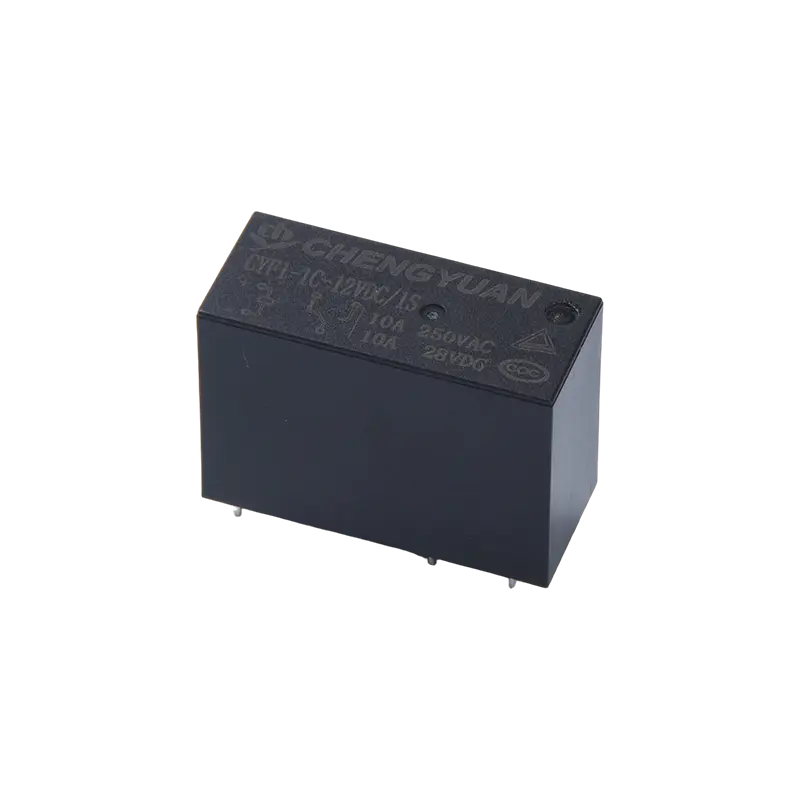

Преимущества продукта:
• Нулевое статическое энергопотребление: благодаря использованию принципа магнитной фиксации состояние контакта поддерживается без непрерывного подачи питания после активации, что значительно снижает энергопотребление системы в режиме ожидания.
• Высокая нагрузка, компактная конструкция: максимальная коммутационная способность контактов составляет 16 А в сверхмалом корпусе, что обеспечивает высокую плотность мощности и экономит место на печатной плате.
• Память состояния отключения питания: положение контакта остается неизменным после сбоя питания, а исходное состояние сохраняется без движения при восстановлении питания, что подходит для резервных цепей или защитных блокировок.
Особенности:
• Максимальная коммутационная способность контактов 16 А.
• Доступны конфигурации с однополюсными и двухполюсными переключающими контактами.
• Сверхмалые размеры, стандартные контакты печатной платы
• Доступны герметичные и флюсовые исполнения.
• Экологически чистый продукт (соответствует ROHS)
• Размеры: (28,9*12,6*20,6) мм
Основные приложения:
• Интеллектуальные счетчики и управление энергопотреблением: используются для дистанционного управления переключением счетчиков предоплаты и интеллектуальных автоматических выключателей, обеспечивая низкое энергопотребление за счет магнитной фиксации.
• Энергосберегающие устройства: интегрированы в основную систему управления питанием таких приборов, как кондиционеры и водонагреватели, для снижения энергопотребления в режиме ожидания и соответствия стандартам энергоэффективности.
• Источники бесперебойного питания и накопители энергии: используются в выходных цепях переключения ИБП и фотоэлектрических инверторов, обеспечивая непрерывность системы путем сохранения состояния во время перебоев в подаче электроэнергии.
• Системы безопасности и противопожарной защиты: используются в системах сигнализации и цепях управления аварийным освещением для обеспечения надежного состояния переключателя во время внезапных сбоев питания.
Параметры контакта
| Конфигурация контактов | 1А/1С | 2А/2С |
| Контактное сопротивление | < 50 мОм (1 А, 6 В постоянного тока) |
| Контактный материал | AgSnO₂, AgCdO |
| Контактная нагрузка (резистивная) | 20А 250В переменного тока 16А 250В переменного тока/28В постоянного тока 10 А 250 В переменного тока/28 В постоянного тока | 8А 250 В переменного тока 5А 277 В переменного тока/28 В постоянного тока |
| Максимальное коммутируемое напряжение | 250 В переменного тока / 28 В постоянного тока |
| Максимальный ток переключения | 20А/16А/10А | 8А/5А |
| Максимальная коммутационная мощность | 5000 ВА/480 Вт | 1200 ВА/150 Вт |
| Механическая долговечность | 1×10⁷ циклов |
| Электрическая долговечность | 1×10⁵ циклов |
Параметры катушки
| Номинальная мощность катушки - | Одиночная катушка 540 мВт |
| Двойная катушка ≦1 Вт (мощность зависит от спецификации) |
| Повышение температуры катушки | 26°C (47°F) при номинальном напряжении |
| Максимальная температура | 130°C (266°F) |
Таблица технических характеристик катушки
| Номинальное напряжение (В постоянного тока) | Установка/сброс напряжения (В постоянного тока) | Длительность импульса (мс) | Сопротивление двойной катушки (Ом±10%) | Сопротивление одиночной катушки (Ом±10%) |
| Катушка 1 | Катушка 2 |
| 3 | ≤2,40 | ≥50 | 12.5 | 10.6 | 12.5 |
| 5 | ≤4,00 | ≥50 | 37 | 33 | 42 |
| 12 | ≤9,60 | ≥50 | 200 | 169 | 267 |
| 24 | ≤19,2 | ≥50 | 800 | 680 | 1067 |
| 48 | ≤38,4 | ≥50 | 2780 | 2315 | 4267 |
Параметры производительности
| Сопротивление изоляции | 100 МОм (500 В постоянного тока) |
| Диэлектрическое выдерживаемое напряжение | Между контактом и катушкой | 5000 В переменного тока в течение 1 минуты |
| Между открытыми контактами | 750 В переменного тока в течение 1 минуты |
| Время работы (при номинальном напряжении) | ≤10 мс |
| Время отпускания (при номинальном напряжении) | ≤5 мс |
| Шок | Стабильность | 100 м/с² (10 г) |
| Сила | 1000 м/с² (100 г) |
| Вибрация | 10–55 Гц, двойная амплитуда 1,5 мм. |
| Влажность | 35%~85% относительной влажности |
| Температурный диапазон | -40°С ~ 85°С |
| Тип терминала | Тип печатной платы |
| Вес | Примерно 10 г |
| Тип упаковки | Тип с пластиковым уплотнением, устойчивый к пайке |
Сертификаты безопасности
| ККК | 1А/1С | 16А 250В переменного тока 16А 28В постоянного тока10А |
| 1А/1С | 10 250 В переменного тока 10 28 В постоянного тока |
| 2А/2С | 8А 250 В переменного тока 8А 28В постоянного тока |
| ТУВ | 1А/1С | 16А250В переменного тока, потому что фи=1 16А 28/R=0мс |
| 1А/1С | 10 250 В переменного тока 10 28 В постоянного тока |
| 2А/2С | 8A250 В переменного тока, потому что фи=1 8А 28/R=0мс |
Пример знака заказа
Модель реле CYF
Напряжение катушки 5 6 9 12 18 24 48 В постоянного тока
Форма контакта 1А: одна группа нормально открытых, 1С: одна группа преобразования, 2А: две группы нормально открытых, 2С две группы преобразования
Форма катушки 1S: одинарная катушка 2S: двойная катушка
Материал контакта T: AgSnO2, Нет: AgCdO
Примечания: (1) В среде, содержащей вредные газы, такие как H2S, SO2, NO2 и т. д., рекомендуется использовать изделия с пластиковой герметизацией, а также проводить испытания и подтверждение при фактическом использовании; когда общая очистка не требуется, рекомендуется
Рекомендуется отдавать предпочтение флюсоустойчивым изделиям;
- Этот продукт является экологически чистым продуктом. При заказе укажите соответствующий номер функции, где (551) указывает на соответствие RoHS (контакты содержат кадмий), а (555) указывает на соответствие RoHS (контакты не содержат кадмий).
Схема подключения, размер монтажного отверстия: мм
(1) Для некоторых внешних размеров изделия допуски на размеры не указаны. Если внешние размеры ≤1 мм, допуск составляет ±0,2 мм; если внешние размеры составляют от 1 до 5 мм, допуск составляет ±0,3 мм.
Если общий размер >5 мм, допуск составляет ±0,4 мм;
(2) Размеры монтажного отверстия без допуска на размер составляют ±0,1 мм.
Что следует отметить:
- Заводское состояние реле с магнитной фиксацией — это состояние сброса, но из-за таких факторов, как воздействие во время транспортировки или установки реле, оно может перейти в состояние действия. Поэтому при использовании (источник питания
После подключения переведите его в состояние действия или состояние сброса по мере необходимости.
- Чтобы гарантировать срабатывание или сброс реле с магнитной фиксацией, напряжение возбуждения, подаваемое на катушку, должно достигать номинального напряжения, а ширина импульса должна более чем в 5 раз превышать время действия или сброса. Не
При подаче напряжения на катушки действия и сброса не подавайте напряжение на катушки в течение длительного времени (более 1 минуты).
- Во время транспортировки, хранения и применения продукта держите его вдали от сильных магнитных полей, чтобы избежать изменений рабочего напряжения и напряжения сброса.
