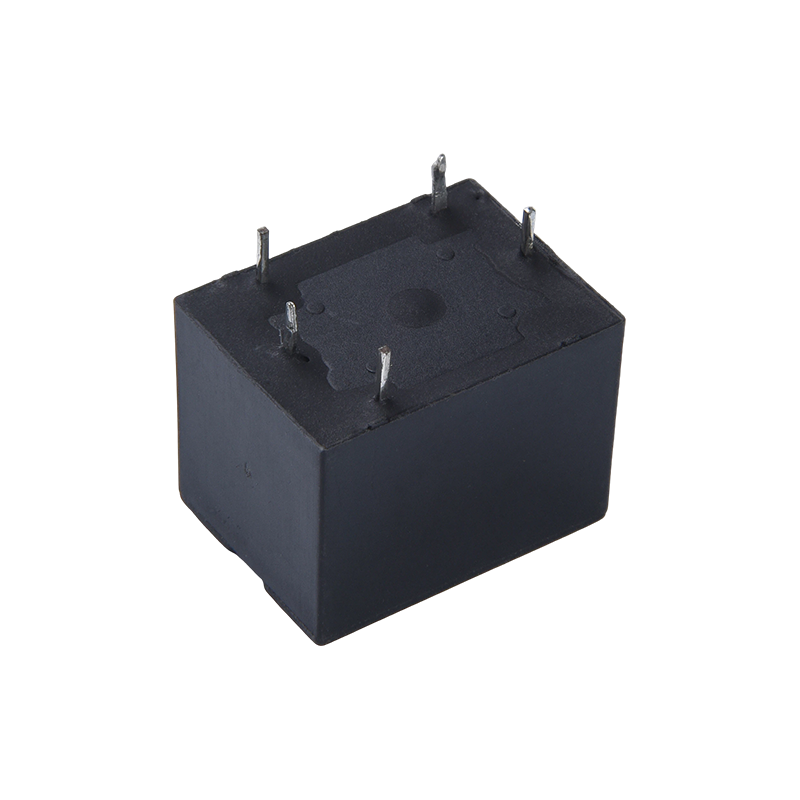

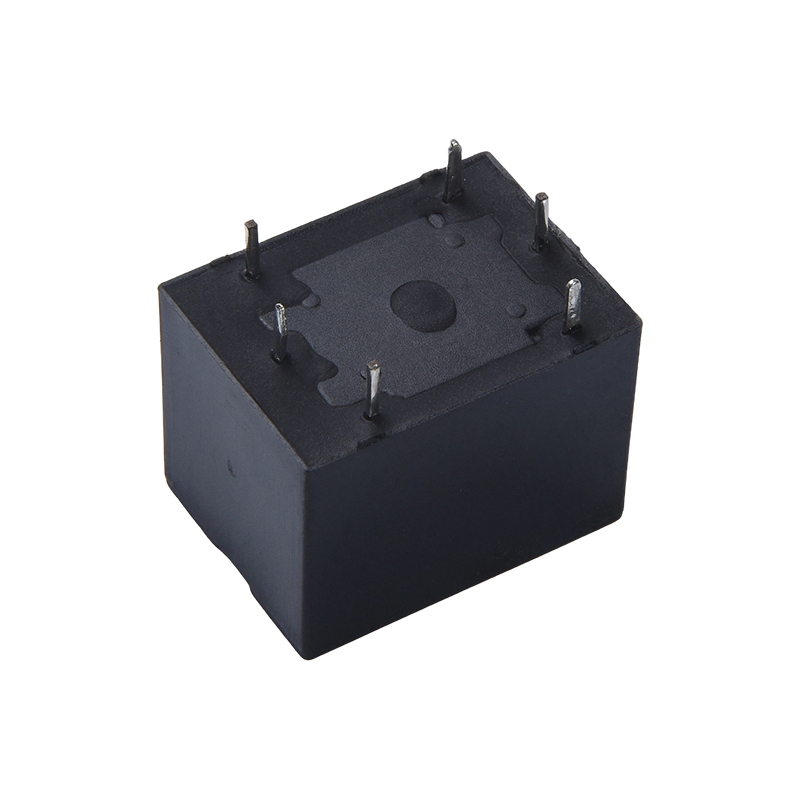

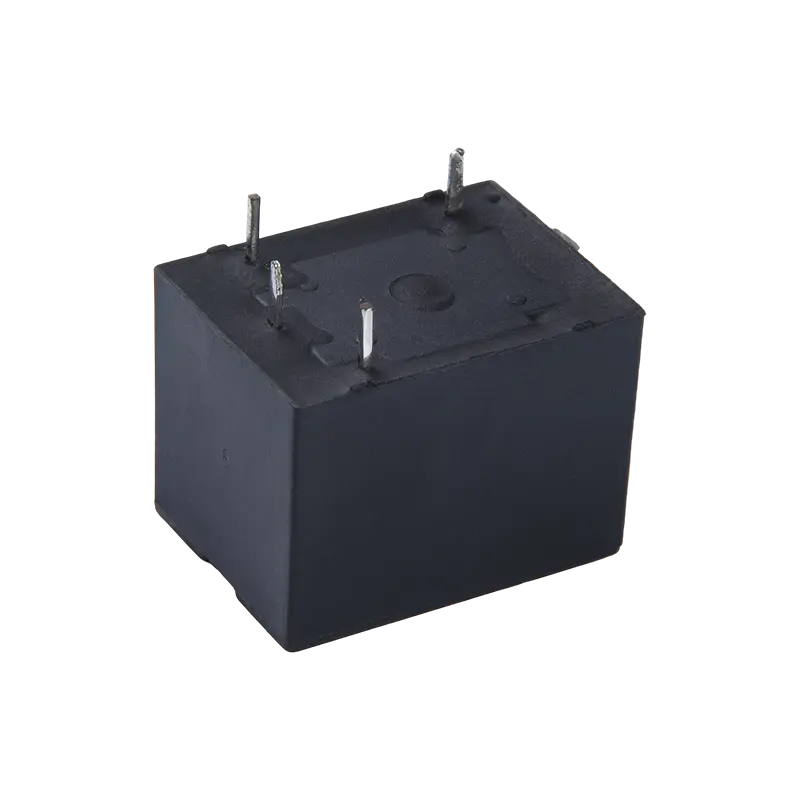

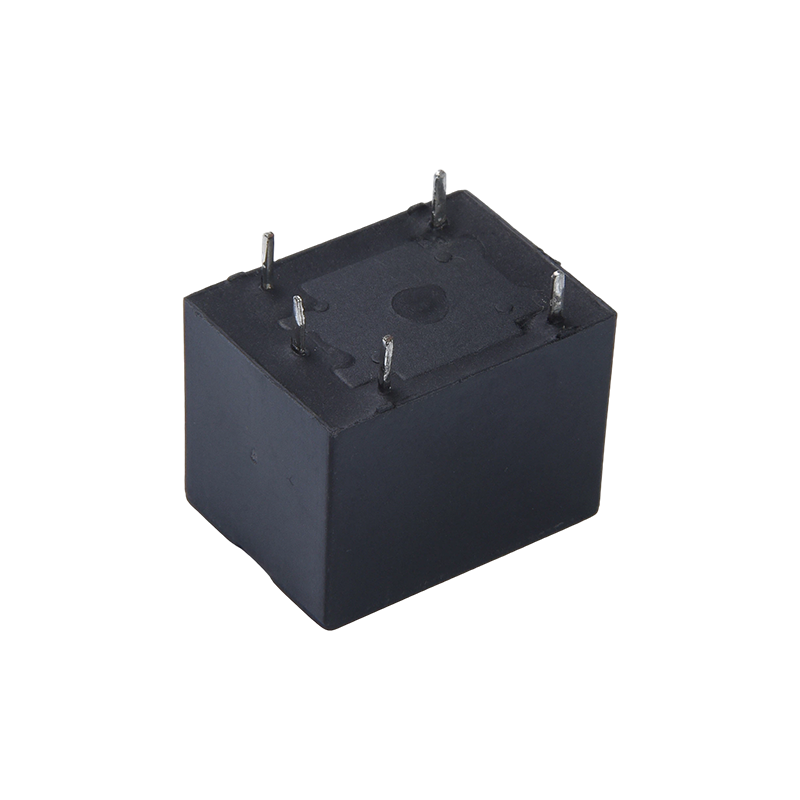

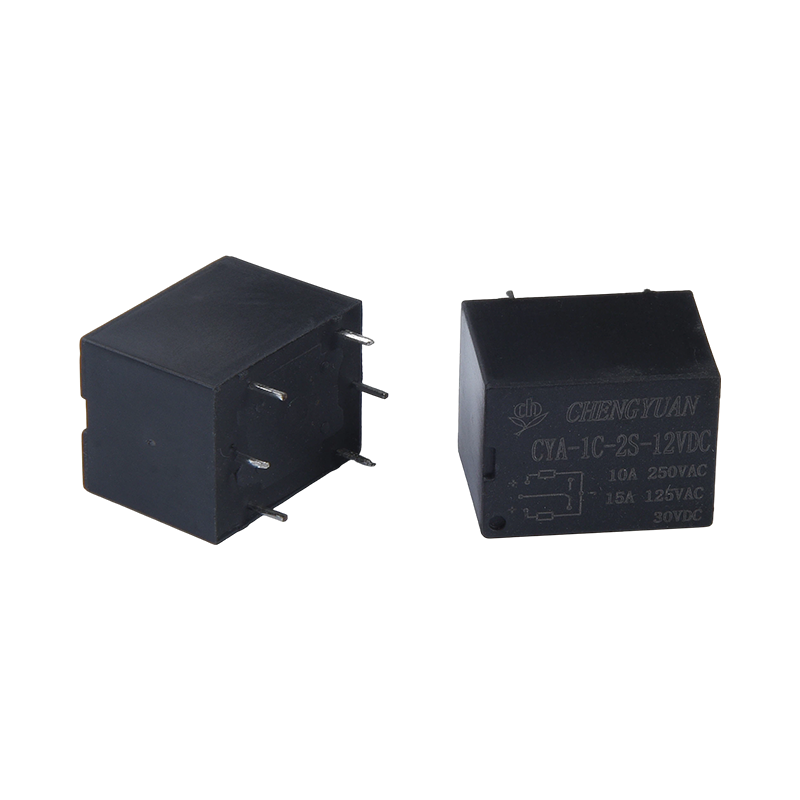

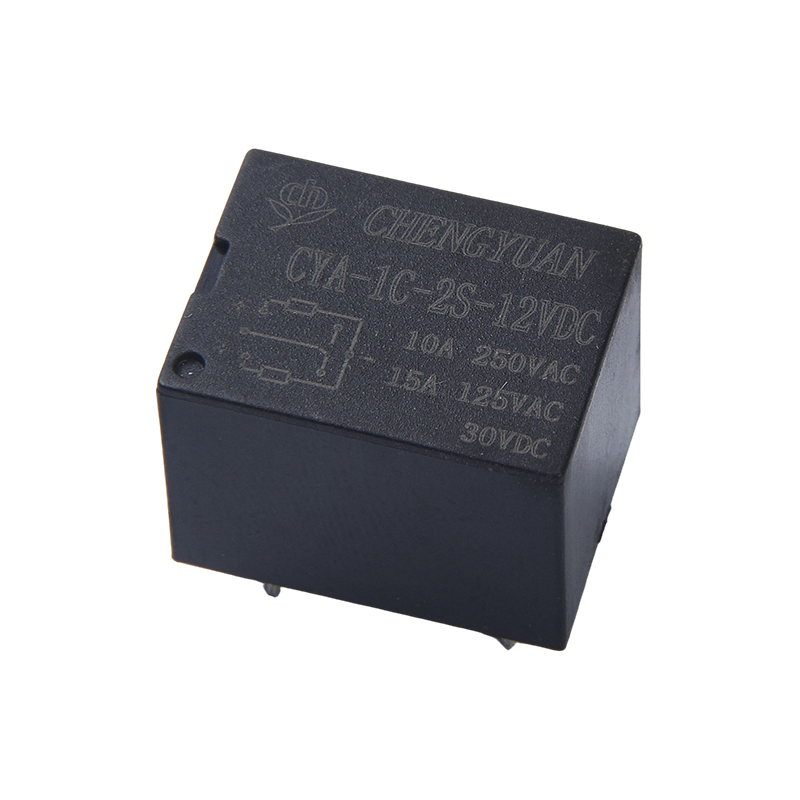

I. Особенности
1. Контактная форма. Предоставляет одну нормально разомкнутую и одну переключающую контактную форму для удовлетворения различных требований к проектированию схем.
2. Характеристики установки: Используются стандартные контакты печатной платы для простого монтажа печатной платы, подходят для автоматизированных процессов сборки;
3. Варианты упаковки. Доступны два варианта упаковки: пластиковая и устойчивая к пайке, отвечающая различным экологическим требованиям.
4. Структура сердечника: используется магнитная фиксирующая конструкция с одной или двумя катушками для обеспечения долгосрочного сохранения состояния после сбоя питания.
II. Основные функции и применимые сценарии
1. Основная функция: обеспечивает переключение цепи с нулевой мощностью, обеспечивает автоматическое переключение и изоляцию сигнала, а также поддерживает текущее состояние после отключения управляющего питания, что подходит для длительного удержания.
2. Поле интеллектуальной сети: применимо к таким сценариям, как учет электроэнергии и переключатели дистанционного управления, обеспечивающие малое энергопотребление и точное управление;
3. Новое энергетическое поле: может использоваться в новом энергетическом оборудовании, таком как солнечные инверторы, обеспечивая стабильное состояние цепи.
4. Промышленная и домашняя сфера: подходит для промышленной автоматизации, умных домов, управления освещением и других сценариев;
5. Область измерения: Применяется к цепям управления различными приборами и счетчиками. III. Использование основных преимуществ
1. Преимущество нулевого энергопотребления: сохраняет текущее состояние после сбоя питания, обеспечивая переключение с нулевым энергопотреблением, что подходит для приложений с низким энергопотреблением.
2. Высокая коммутационная способность контактов: коммутационная нагрузка контактов 15 А, подходит для управления средней и высокой мощностью;
3. Гибкая установка и выбор: сверхмалый размер, стандартные контакты печатной платы и несколько вариантов упаковки, подходящие для плотной установки и различных сред;
4. Экологическое соответствие: соответствует стандартам RoHS, отвечая требованиям к экологически чистой продукции;
5. Высокая специфичность сцены: особенно подходит для сценариев дистанционного управления и длительного обслуживания, отличается исключительной универсальностью и практичностью.
Параметры контакта
| Конфигурация контактов | 1А | 1С |
| Контактное сопротивление | 100 мОм (1 А, 6 В постоянного тока) |
| Контактный материал | AgSnO₂, AgCdO |
| Контактная нагрузка (резистивная) | 10 А 277 В переменного тока/28 В постоянного тока |
| Максимальное коммутируемое напряжение | 277 В переменного тока / 30 В постоянного тока |
| Максимальный ток переключения | 15А | 10А |
| Максимальная коммутационная мощность | 2500ВА |
| Механическая долговечность | 1×10⁷ циклов |
| Электрическая долговечность | 5×10⁴ циклов |
| Параметр | Спецификация |
| Сопротивление изоляции | 100 МОм (500 В постоянного тока) |
| Диэлектрическое выдерживаемое напряжение | Между контактом и катушкой | 1500 В переменного тока в течение 1 минуты |
| Между открытыми контактами | 750 В переменного тока в течение 1 минуты |
| Время работы (при номинальном напряжении) | ≤5 мс |
| Время отпускания (при номинальном напряжении) | ≤5 мс |
| Шок | Стабильность | 100 м/с² (10 г) |
| | Сила | 1000 м/с² (100 г) |
| Вибрация | 10–55 Гц, двойная амплитуда 1,5 мм. |
| Влажность | 35%~85% относительной влажности |
| Температурный диапазон | -40°С ~ 85°С |
| Тип терминала | Тип печатной платы |
| Вес | Примерно 10 г |
| Тип упаковки | Тип с пластиковым уплотнением, устойчивый к пайке тип |
Примечания:
(1) Все приведенные выше значения являются начальными значениями;
Реле Шэнъюань
Параметры катушки
| Номинальная мощность катушки | Одиночная катушка ≤550 мВт |
| Двойная катушка ≤750 мВт |
Таблица технических характеристик катушки 23 ℃
| Номинальное напряжение (В постоянного тока) | Установка/сброс напряжения (В постоянного тока) | Длительность импульса (мс) | Сопротивление двойной катушки (Ом±10%) | Сопротивление одиночной катушки (Ом±10%) |
| 5 | ≤3,80 | ≥50 | 47/47 | 45 |
| 6 | ≤4,50 | ≥50 | 100/100 | 100 |
| 9 | ≤6,80 | ≥50 | 227/237 | 225 |
| 12 | ≤9,00 | ≥50 | 193/305 | 310 |
| 18 | ≤13,5 | ≥50 | 900/900 | 900 |
| 24 | ≤18,0 | ≥50 | 1060/1370 | 1160 |
Сертификаты безопасности
| ККК | 1А | 10А 250В переменного тока 15А 125В переменного тока 10А 28В постоянного тока |
| 1С | 10А 250В переменного тока 10А 28В постоянного тока |
| ТУВ | 1А | 7,5 А, 250 В переменного тока, cos phi=1 7,5 А 14 В постоянного тока Л/П=0 мс |
| 1С | 7,5 А, 250 В переменного тока, cos phi=1 7,5 А 14 В постоянного тока Л/П=0 мс |
Пример знака заказа

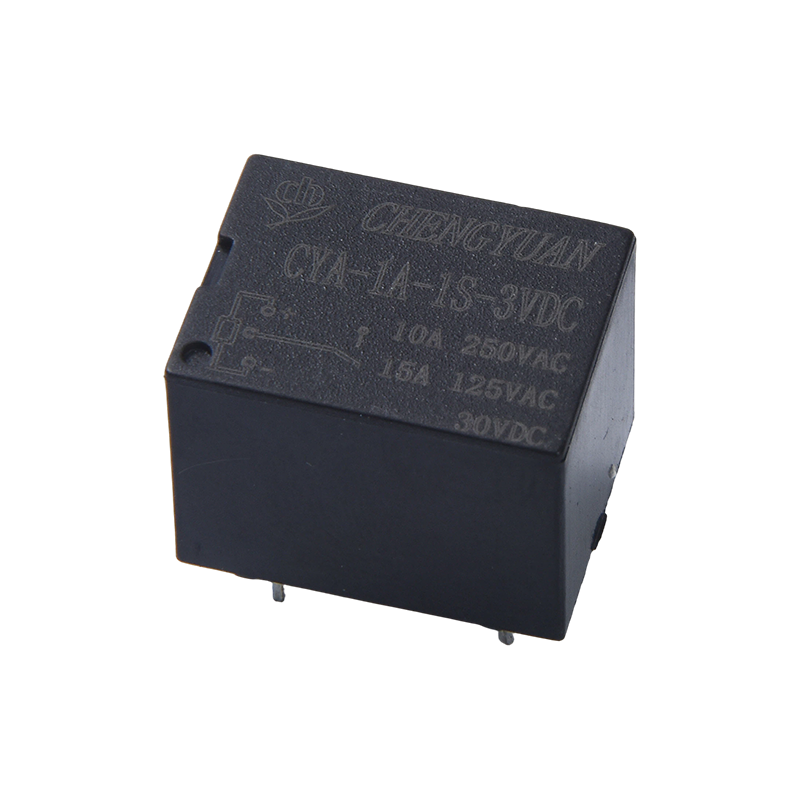

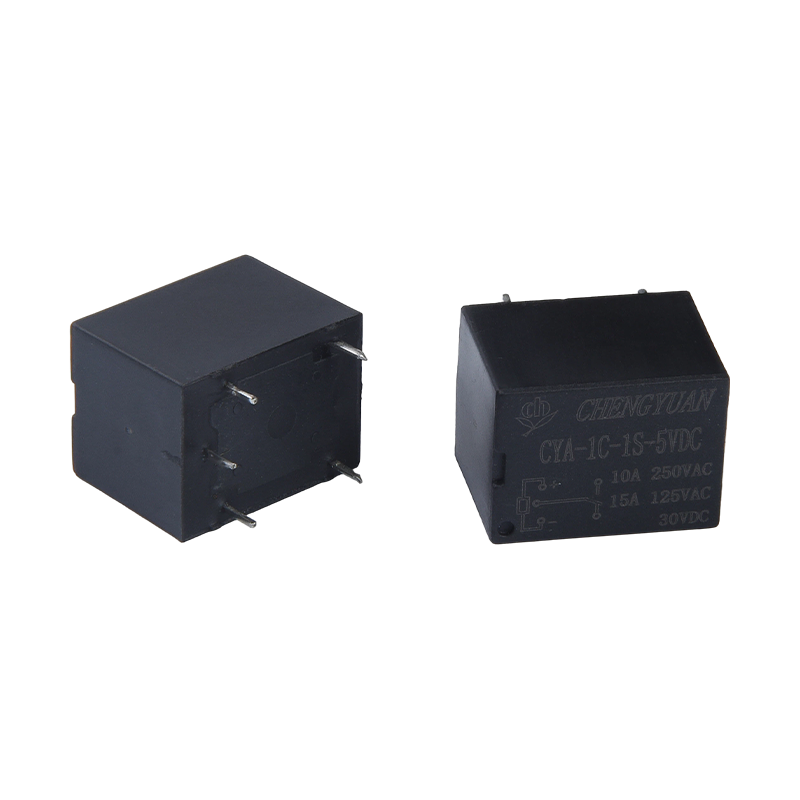

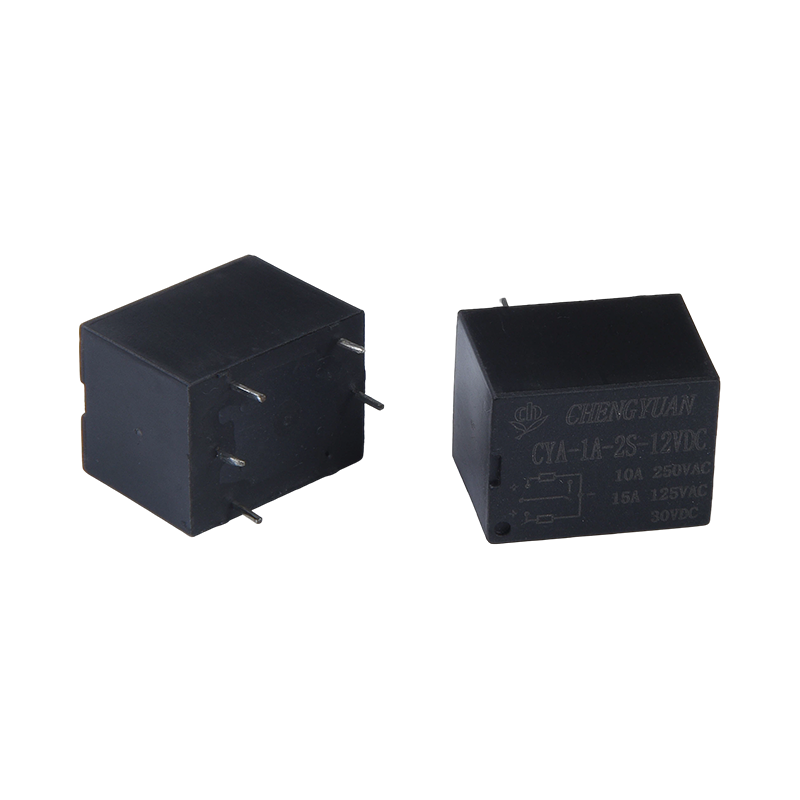

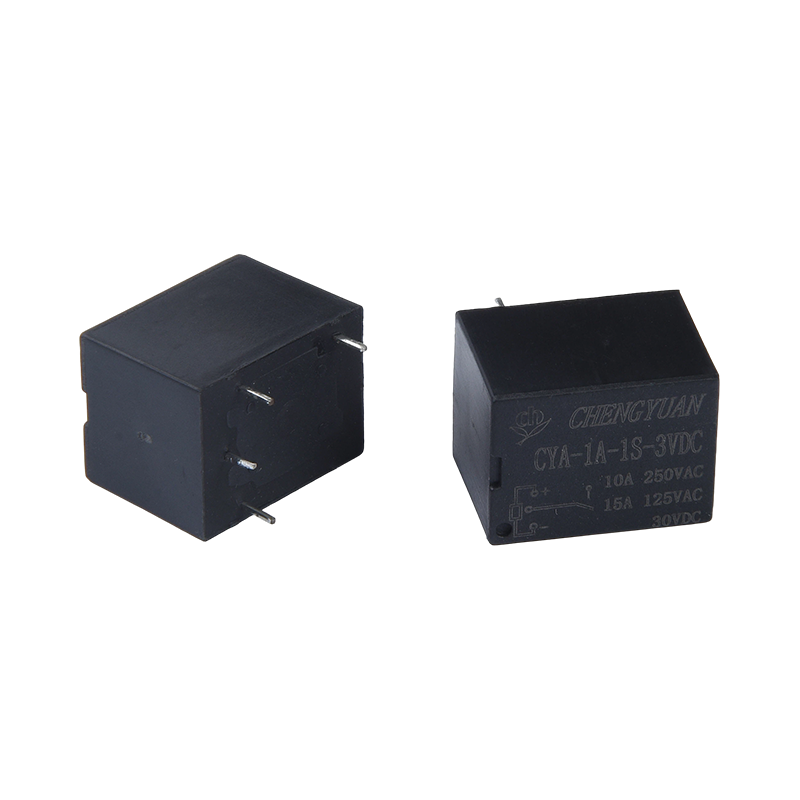

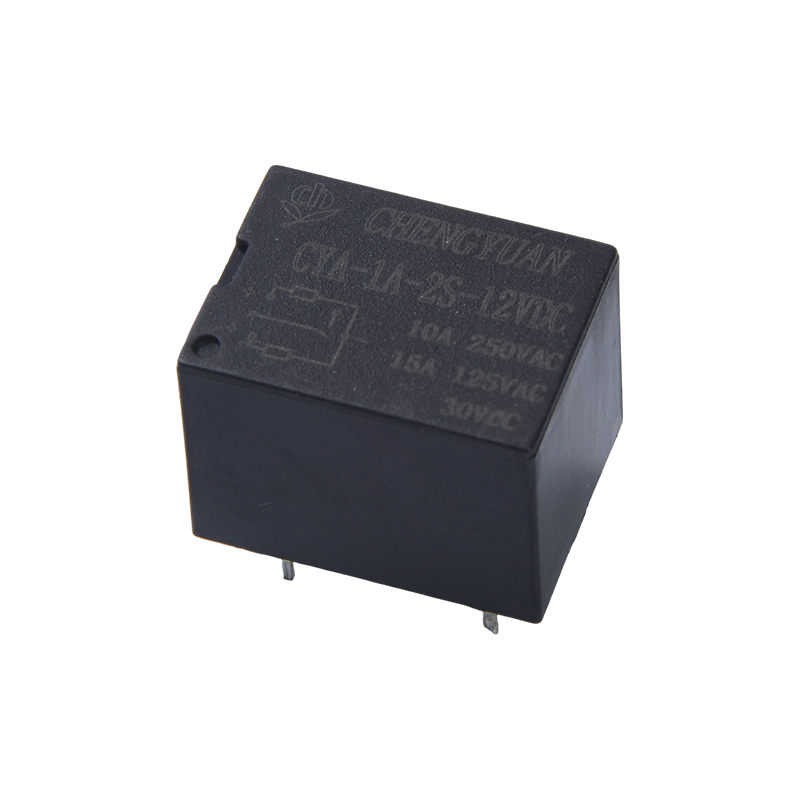

Модель реле(1)CYA
Напряжение катушки 3 5 6 9 12 18 24 48 В постоянного тока
Форма контакта 1А: Один комплект нормально разомкнутых 1С: Один комплект коммутационных
Форма катушки 1S: одинарная катушка 2S: двойная катушка
Материал контакта T: AgSnO2, Нет: AgCdO
Примечания: (1) В среде, содержащей вредные газы, такие как H2S, SO2, NO2 и т. д., рекомендуется использовать изделия с пластиковой герметизацией, а также проводить испытания и подтверждение при фактическом использовании; когда общая очистка не требуется, рекомендуется
Рекомендуется отдавать предпочтение флюсоустойчивым изделиям;
(2) Этот продукт является экологически чистым продуктом. При заказе укажите соответствующий номер функции, где (551) указывает на соответствие RoHS (контакты содержат кадмий), а (555) указывает на соответствие RoHS (контакты не содержат кадмий).
