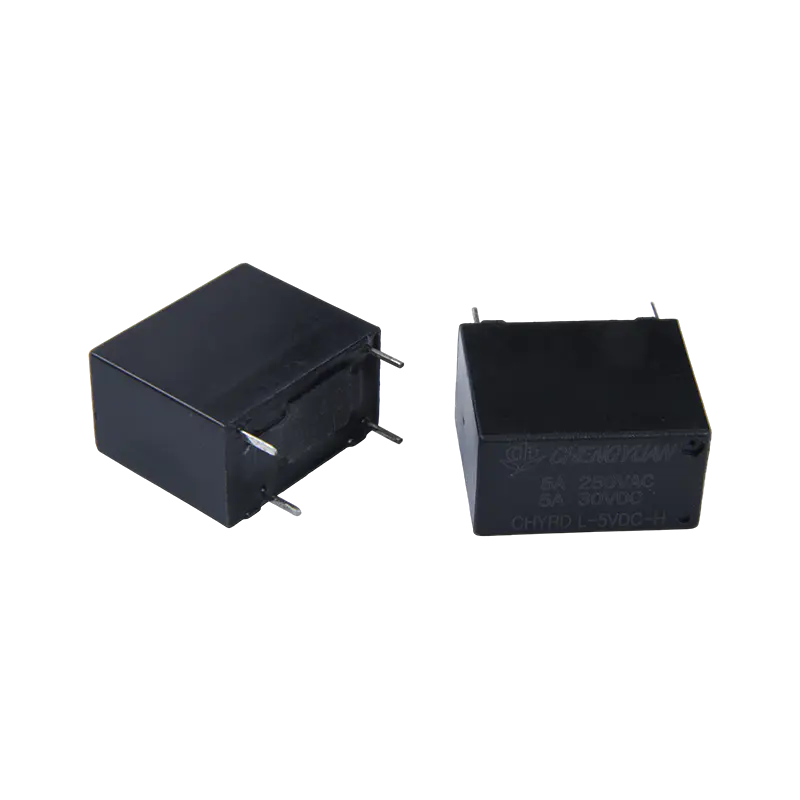

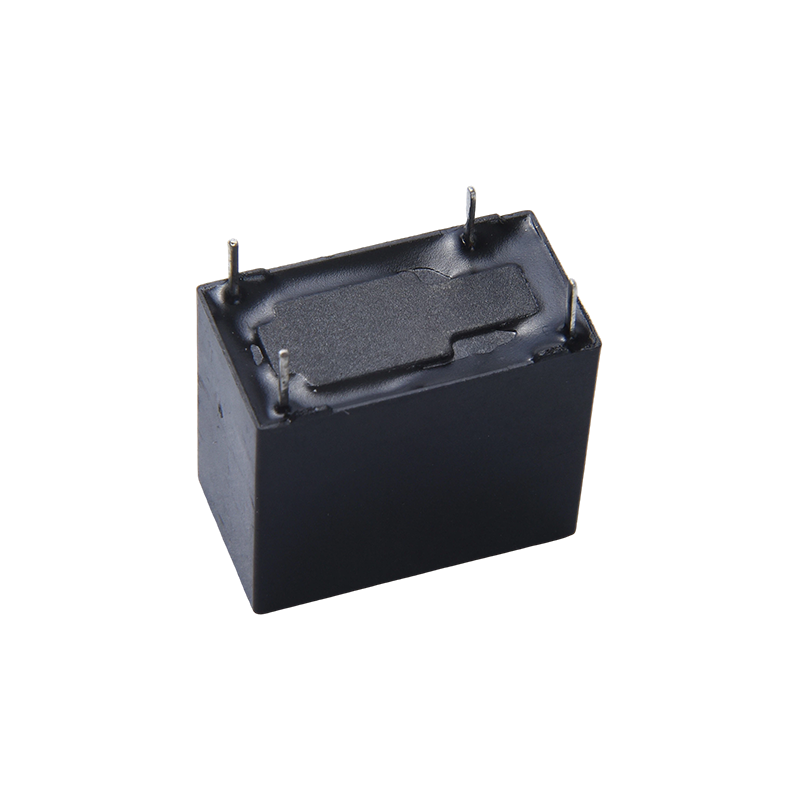

Преимущества продукта:
Характеристики нескольких нагрузок: Предлагаются различные варианты контактного тока (5А/10А/16А/20А), что позволяет гибко выбирать наиболее подходящую нагрузочную способность в зависимости от конкретных сценариев применения.
Совместимость при монтаже с высокой плотностью размещения: компактная конструкция, специально оптимизированная для условий монтажа с высокой плотностью размещения, помогает улучшить использование пространства на печатной плате.
Высокая универсальность: как реле общего назначения, оно широко применимо в различных цепях промышленного управления и бытовой техники.
Стабильное контактное переключение: надежно включает и выключает цепи, обеспечивая стабильность работы оборудования.
Его основные области применения включают автоматическую регулировку, защиту безопасности и переключение цепей.
В области бытовой техники реле 32F широко используется в кондиционерах, рисоварках, холодильниках и стерилизаторах для обеспечения контроля мощности и защиты от перегрузки.
Он также широко используется в офисном оборудовании и аудиовизуальном оборудовании для переключения сигналов и регулирования напряжения.
Промышленный контроль, системы безопасности и автомобильная электроника (например, автомобильное кондиционирование воздуха и управление электропитанием) — еще одна важная область применения, отвечающая требованиям устойчивости к перенапряжению и долгосрочной надежности.
Контактные данные
| Тип | ЧИРД |
| Контактный материал | Серебряный сплав: AgSnO2In2O3, AgSnO2, AgNi. |
| Контактное сопротивление | Макс. 100 мОм (при 1 А, 6 В постоянного тока) |
| Номинальная нагрузка (резистивная нагрузка) | 5А/10А 250В переменного тока, 10А 125В переменного тока/30В постоянного тока, 16А 250В переменного тока |
| Макс. ток переключения | 20А |
| Макс. коммутируемое напряжение | 250 В переменного тока/30 В постоянного тока |
| Макс. коммутационная мощность | 2500 ВА/300 Вт |
| Мин. коммутационная нагрузка | 6В 1А |
| Характеристики |
| Время работы (при номинальном напряжении катушки) | 10 мс Макс. (без диода) |
| Время выпуска | 5 мс Макс. (Без диода) |
| Сопротивление изоляции | Мин. 1000 МОм (при 500 В постоянного тока) |
| Диэлектрическая прочность | Между открытыми контактами: 1000 В переменного тока, 50/60 Гц в течение 1 минуты. |
| Между катушкой и контактом: 4000 В переменного тока, 50/60 Гц в течение 1 минуты. |
| Устойчивость к вибрации | Разрушительный | 10–55 Гц, при двойной амплитуде 1,5 мм |
| Функциональный | 10–55 Гц, при двойной амплитуде 1,5 мм |
| Ударостойкость | Функциональный | 10G Мин. |
| Разрушительный | 100 г мин. |
| Выносливость | Механическая долговечность (10800 операций в час) | 10000000 операций (при комнатной температуре) |
| Электрическая долговечность (360 операций в час) | 100000 операций (при комнатной температуре) |
| Температура окружающей среды | -40 ℃ ~ 85 ℃ (без конденсации) |
| Вес | Прибл.4,6 г |
| Номинальный напряжение (В постоянного тока) | Номинальный действующий текущий ±10% (мА) | Сопротивление катушки ±10%(Ом) | Номинальный operating власть | Рабочее напряжение (Макс.) | Напряжение отпускания (Мин.) | Макс. допустимое напряжение |
| 3 | 150 | 20 | Около 0,45 Вт | 75 % от номинала напряжение | 5% от номинала напряжение | 130 % номинального напряжения |
| 5 | 90 | 55 |
| 6 | 75 | 80 |
| 9 | 50 | 180 |
| 12 | 37.5 | 320 |
| 18 | 25 | 720 |
| 24 | 18.75 | 1280 |
| 3 | 66.67 | 45 | Около 0,2 Вт |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.66 | 720 |
| 18 | 11.11 | 1620 |
| 24 | 8.33 | 2880 |
Данные, показанные выше, являются начальными значениями. Не подавайте максимально допустимое напряжение на катушку более чем на 10 минут, чтобы избежать перегрева катушки.

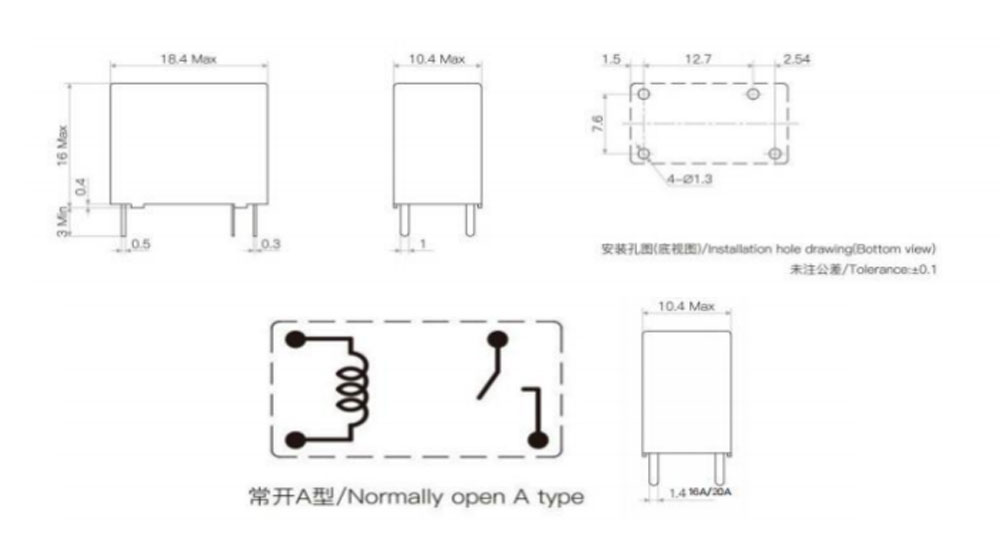

Габаритные размеры, схема подключения, расположение печатной платы (единица измерения: мм)

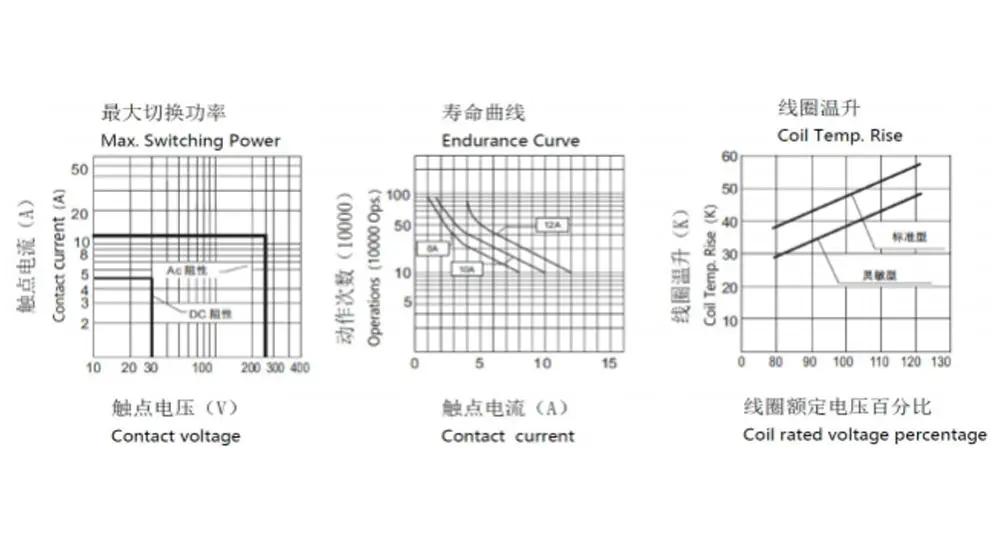

Характеристические кривые
Информация для заказа
CHYRD - 1 - A - 12 В постоянного тока - B - D - T - XX
1 2 3 4 5 6 7 8
1: Тип: CHYRD
2: Количество полюсов: 1-1 полюс.
3: Схема контактов: A-От A
4: Номинальное напряжение: 3,5,6,9, 12, 18,24 В постоянного тока.
5: Цвет корпуса: B-черный
6: Мощность катушки: D-0,45 Вт L-0,2 Вт
7: Защитная конструкция: защищена S-флюсом,
SH- Герметичного типа, можно мыть.
8: Специальный параметр: нулевой стандартный тип
Буква или цифра – особые требования.
Магнитозащищенные реле нельзя использовать в среде с такими загрязнителями, как H2S, SO2, NO2, пыль и т. д.
Очистка водой или обработка поверхности не рекомендуется после установки флюсового реле на печатной плате.
Отказ от ответственности: Спецификация предназначена только для справки. Технические характеристики могут быть изменены без предварительного уведомления.
Мы не смогли оценить всю производительность и все параметры для каждого возможного применения. Таким образом, пользователи должны быть в правильном положении для выбора.
Подходящий продукт для собственного применения. Для герметичных реле после установки и очистки перед использованием откройте вентиляционное отверстие в корпусе. Если есть какие-либо вопросы, пожалуйста, свяжитесь с Chengyuan для получения технических услуг. Однако ответственность за определение того, какой продукт следует использовать, лежит на пользователе.
