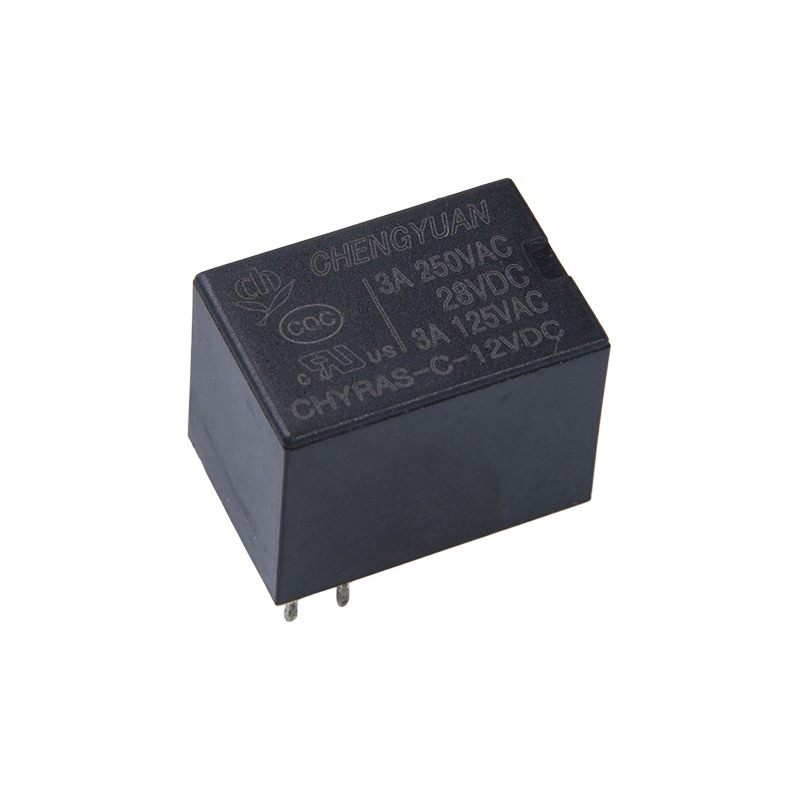

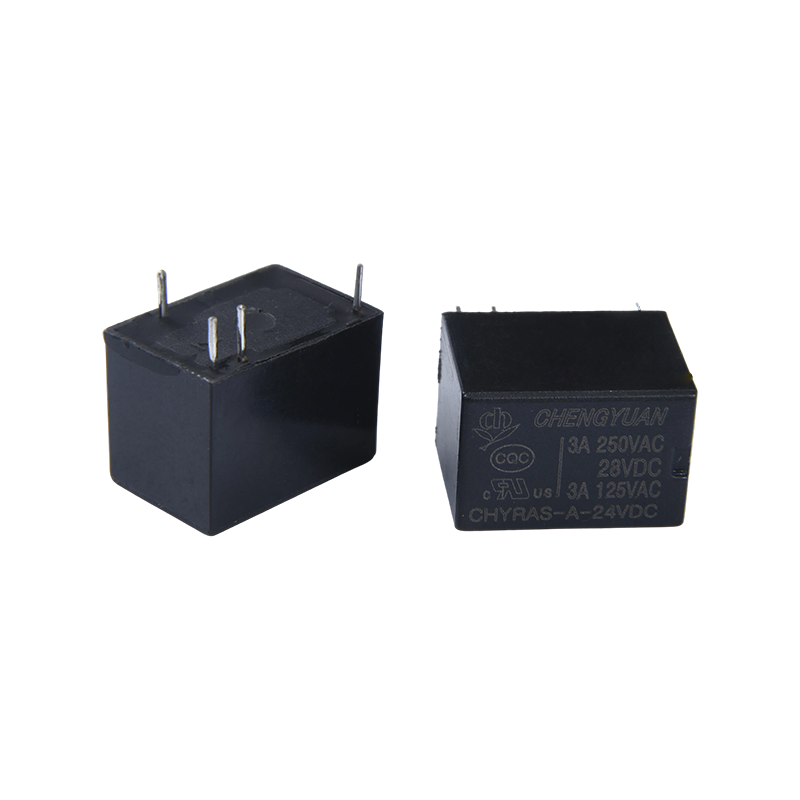

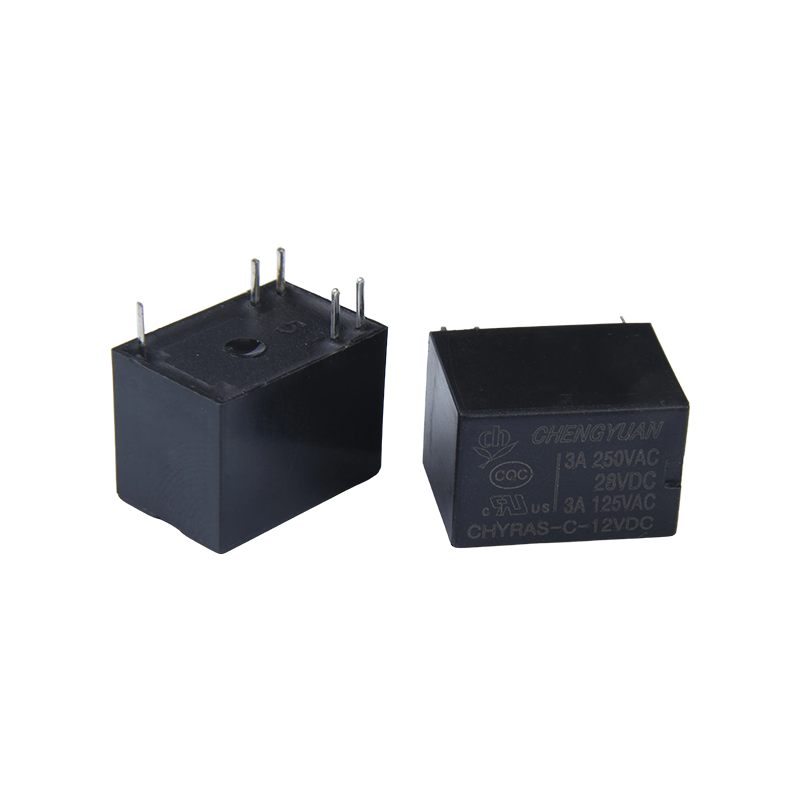

I. Основные преимущества
1. Высокая чувствительность: высокочувствительная катушка мощностью 200 мВт позволяет быстро реагировать на слабые сигналы управления, повышая точность управления сигналом.
2. Высокая адаптация к окружающей среде. Герметичная конструкция эффективно защищает от пыли, влаги и других факторов окружающей среды, продлевая срок службы.
3. Низкое энергопотребление. Конструкция с низким энергопотреблением 0,2 Вт подходит для устройств с батарейным питанием или маломощных устройств, что снижает общее энергопотребление конечного продукта.
4. Широкая универсальность: широкая совместимость по напряжению, стандартная упаковка печатных плат и возможность адаптации к нескольким сценариям охватывают различные области, такие как связь, безопасность, офисное оборудование и бытовая техника, что увеличивает возможность повторного использования продукта.
II. Структура продукта и особенности установки

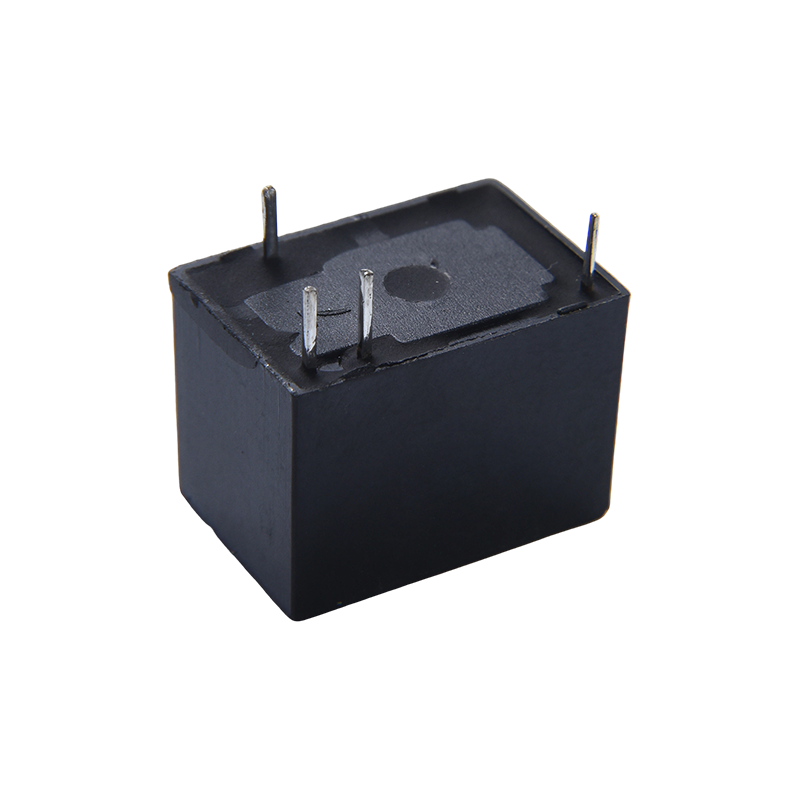

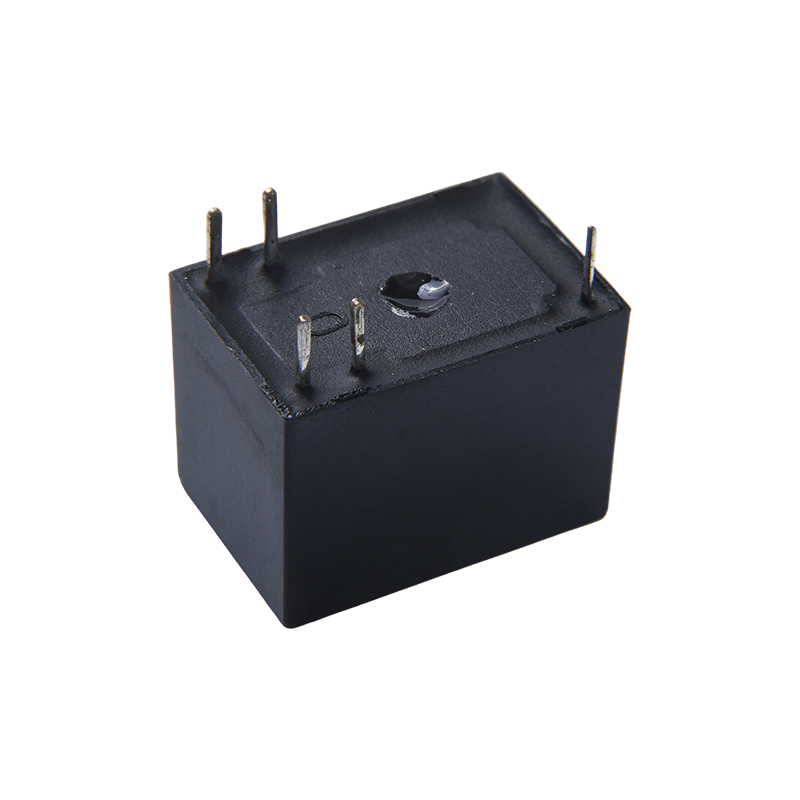

1. Конструкция упаковки и выводов: используется 5-контактный корпус печатной платы со стандартизированным расположением выводов, облегчающий автоматическую сварку и массовую сборку и подходящий для конструкций печатных плат с высокой плотностью размещения.
2. Сверхмалый размер: Компактный размер отвечает требованиям компактной внутренней установки, экономит место на печатной плате и способствует миниатюризации конечных продуктов;
3. Герметичная конструкция. Герметичная конструкция эффективно предотвращает попадание пыли, влаги и посторонних предметов, продлевая срок службы в сложных условиях. III. Основные функции и применимые сценарии
1. Основные функции: Обеспечивает изоляцию сигнала, управление сигналом и функции защиты цепи, изолируя цепь управления от цепи нагрузки и защищая основные компоненты управления;
2. Оборудование связи: подходит для коммутации сигналов и управления цепями в коммуникационном оборудовании, таком как переключатели, обеспечивая стабильность передачи сигнала.
3. Оборудование безопасности и безопасности: может использоваться в качестве блока управления для систем контроля доступа и оборудования мониторинга, позволяющего обнаруживать и контролировать состояние переключателя магнитного замка двери, а также управлять передачей сигналов охранной сигнализации.
4. Офисное оборудование. Подходит для внутреннего контроля сигналов в офисном оборудовании, таком как принтеры и копировальные аппараты, что повышает точность работы оборудования.
5. Бытовая техника: используется для управления вспомогательными сигналами в небольших бытовых приборах, таких как переключение и защита внутренних цепей, в соответствии с требованиями к конструкции малой мощности бытовой техники;
6. Промышленная автоматизация: применимо к небольшим каналам управления сигналами в оборудовании промышленной автоматизации, обеспечивая скоординированную работу и управление различными модулями оборудования.
Контактные данные
| Тип | ЧИРАС |
| Контактный материал | Серебряный сплав |
| Контактное сопротивление | 100 мОм Макс. (при 1 А, 16 В постоянного тока) |
| Номинальная нагрузка (резистивная нагрузка) | 3А/12В0AC |
| Макс. ток переключения | 3А |
| Макс. коммутируемое напряжение | 125 В переменного тока |
| Макс. коммутационная мощность | 360 ВА |
| Мин. коммутационная нагрузка | 6В 1А |
| Характеристики |
| Время работы (при номинальном напряжении катушки) | 10 мс Макс. |
| Время выпуска | 4 мс Макс. |
| Сопротивление изоляции | Мин. 1000 МОм (при 500 В постоянного тока) |
| Диэлектрическая прочность | Между открытыми контактами: 500 В переменного тока, 50/60 Гц в течение 1 минуты. |
| Между катушкой и контактом: 750 В переменного тока, 50/60 Гц в течение 1 минуты. |
| Устойчивость к вибрации | Разрушительный | 10–55 Гц, при двойной амплитуде 1,5 мм. |
| Функциональный | 10–55 Гц, при двойной амплитуде 1,5 мм. |
| Ударостойкость | Функциональный | 10 Г мин. |
| Разрушительный | 10 Г мин. |
| Выносливость | Механическая износостойкость (10800 операций в час) | 10000000 операций.(при комнатной температуре) |
| Электрическая долговечность (360 операций в час) | 100000 операций.(при комнатной температуре) |
| Температура окружающей среды | -40℃~ 85℃(без конденсации) |
| Вес | Прибл. 3,7 г |
| Данные катушки (при 20 ℃) |
| Номинальный напряжение (В постоянного тока) | Номинальный действующий текущий ±10% (мА) | Сопротивление катушки ±10% (Ом) | Номинальный operating власть | Рабочее напряжение (Макс.) | Напряжение отпускания (Мин.) | Макс. допустимое напряжение |
| 3 | 150 | 20 | Около 0,45 Вт | 75% от номинала напряжение | 5% от номинала напряжение | 130 % номинального напряжения |
| 5 | 90 | 55.5 |
| 6 | 75 | 80 |
| 9 | 50 | 180 |
| 12 | 37.5 | 320 |
| 24 | 18.7 | 1280 |
| 3 | 120 | 25 | Около 0,36 Вт |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
| 3 | 66.67 | 45 | Около 0,2 Вт |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.67 | 720 |
| 24 | 8.33 | 2880 |
Данные, показанные выше, являются начальными значениями. Не подавайте на катушку максимально допустимое напряжение более 10 минут во избежание перегрева катушки.

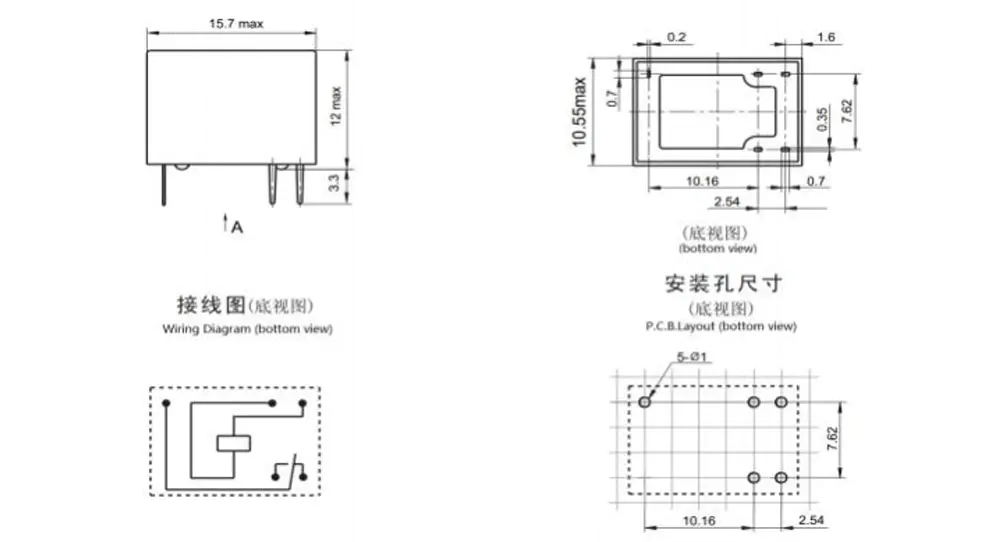

Габаритные размеры, схема подключения, расположение печатной платы (единица измерения: мм)

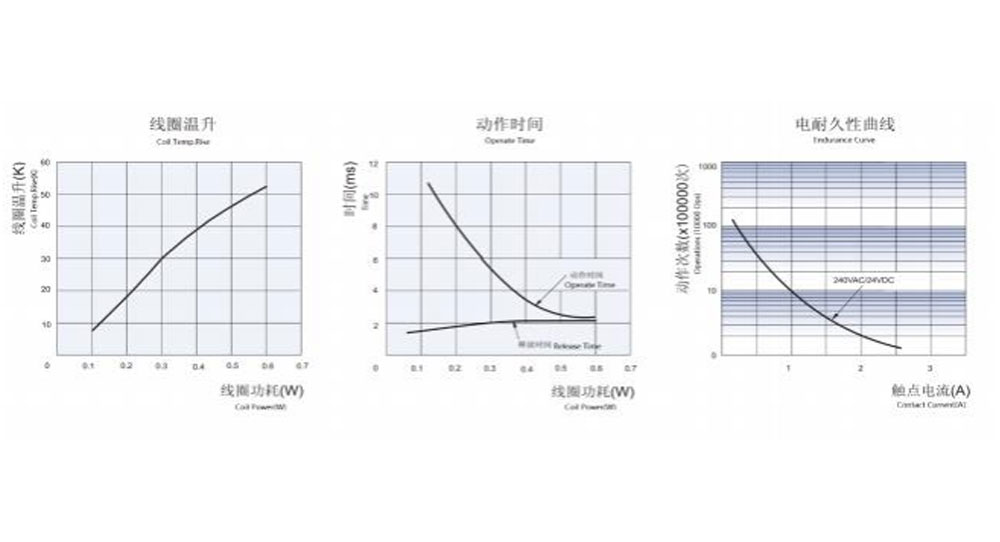

Характеристические кривые
Информация для заказа
ЧИРАС - C - 12 В постоянного тока - H - D - T - XX
1 2 3 4 5 6 7
1: Тип: ЧИРАС
2: Схема контактов: C Fom C ; H От A ; Б От Б
3: Номинальное напряжение: 3,5,6,9,12,24 В постоянного тока
4: Цвет корпуса: H-черный; L-синий, Y-желтый
5: Мощность катушки: D-0,36 Вт, L-0,2 Вт.
6: Защитная конструкция: защищена S-флюсом,
SH — герметичного типа, можно мыть.
7: Специальный параметр: Ноль-стандартный тип
Буква или цифра – особые требования.
Магнитозащищенные реле нельзя использовать в среде с такими загрязнителями, как H2S, SO2, NO2, пыль и т. д.
Очистка водой или обработка поверхности не рекомендуется после установки флюсового реле на печатной плате.
Индивидуальный специальный суффикс доступен после оценки CHENGYUAN.
Отказ от ответственности: Спецификация предназначена только для справки. Технические характеристики могут быть изменены без предварительного уведомления.
Мы не смогли оценить всю производительность и все параметры для каждого возможного применения. Таким образом, пользователи должны быть в правильном положении для выбора.
Подходящий продукт для собственного применения. Для герметичных реле после установки и очистки перед использованием откройте вентиляционное отверстие в корпусе. Если есть какие-либо вопросы, пожалуйста, свяжитесь с Chengyuan для получения технических услуг. Однако ответственность за определение того, какой продукт следует использовать, лежит на пользователе.
