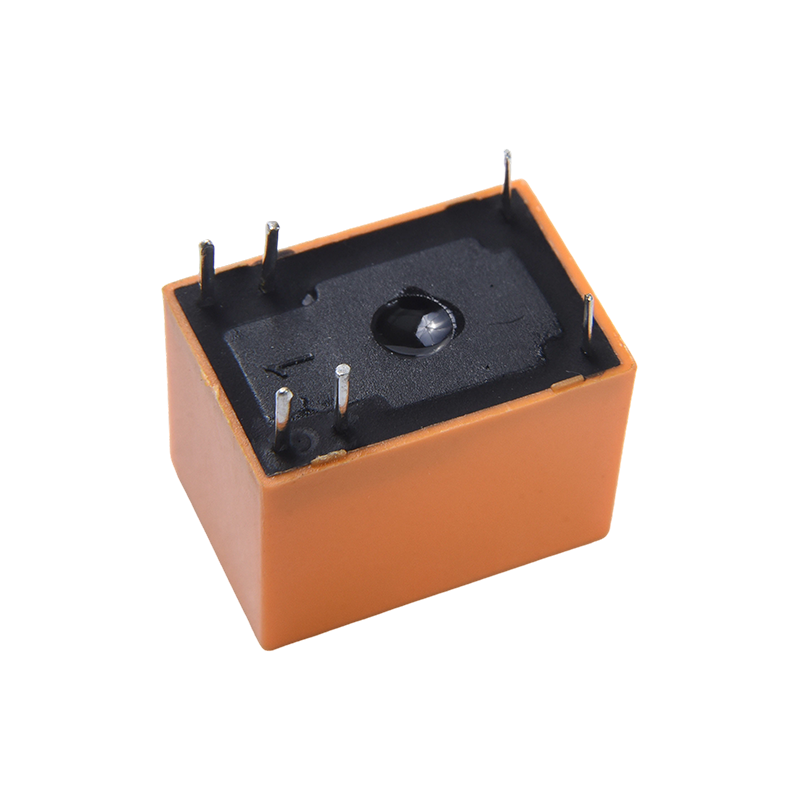

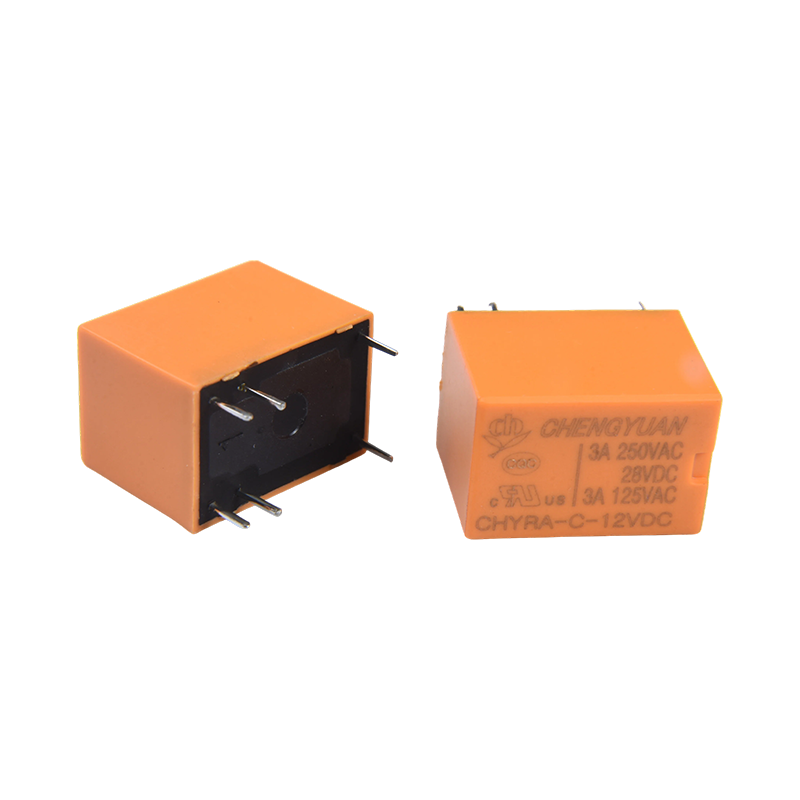

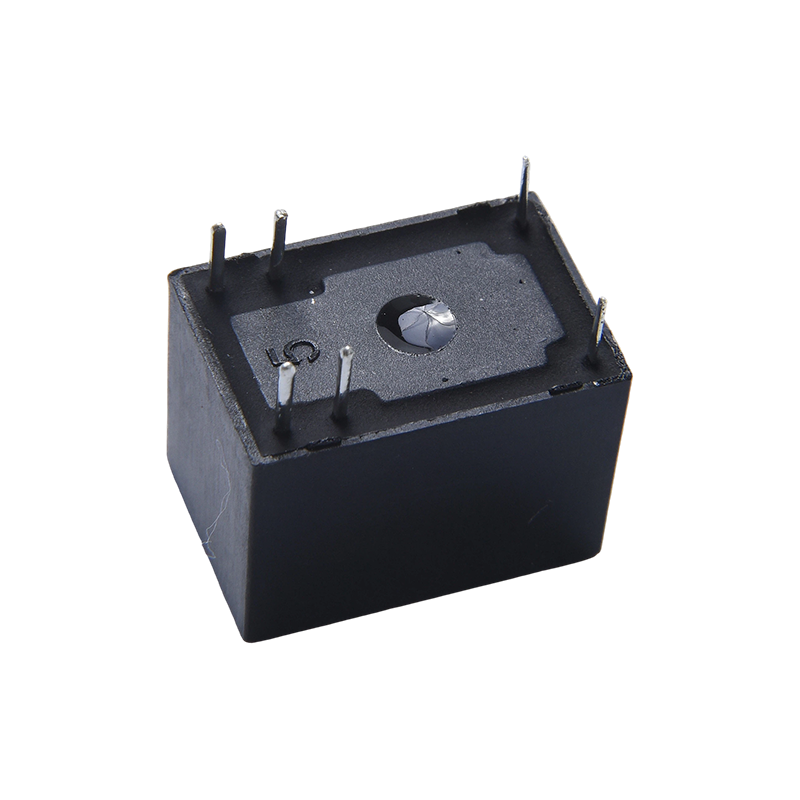

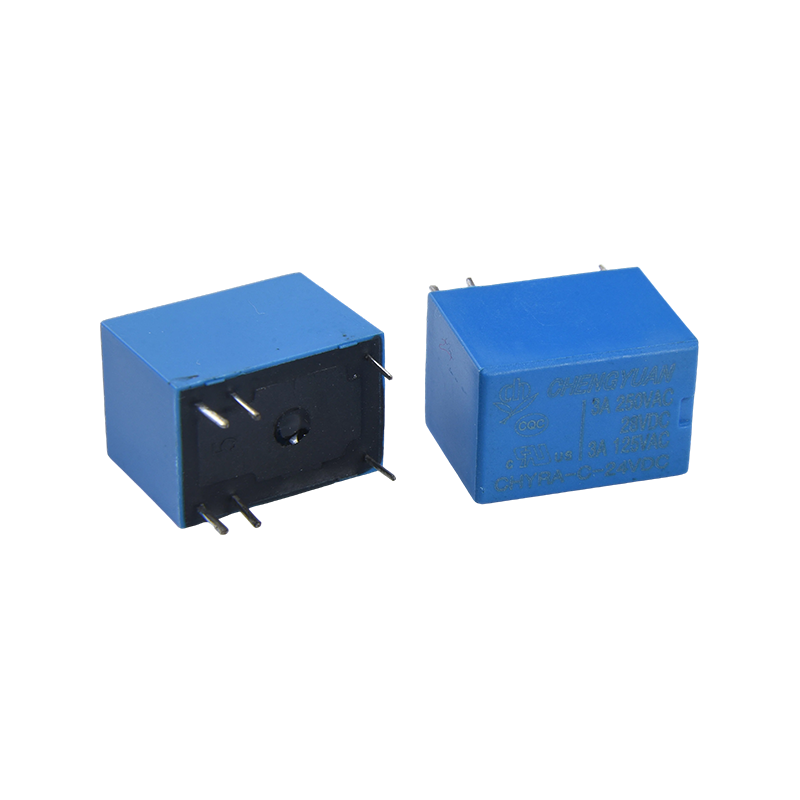

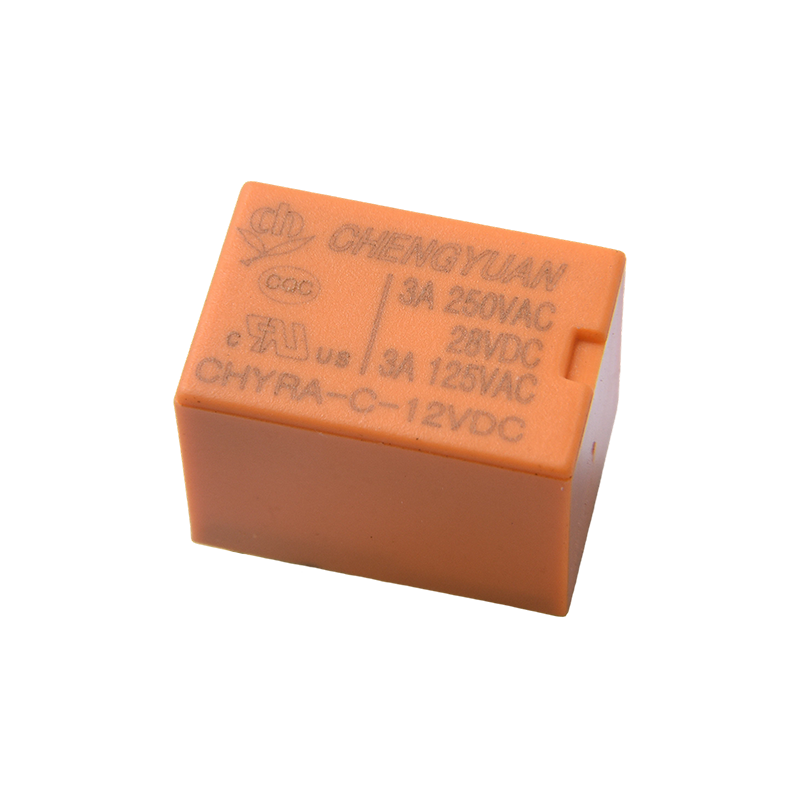

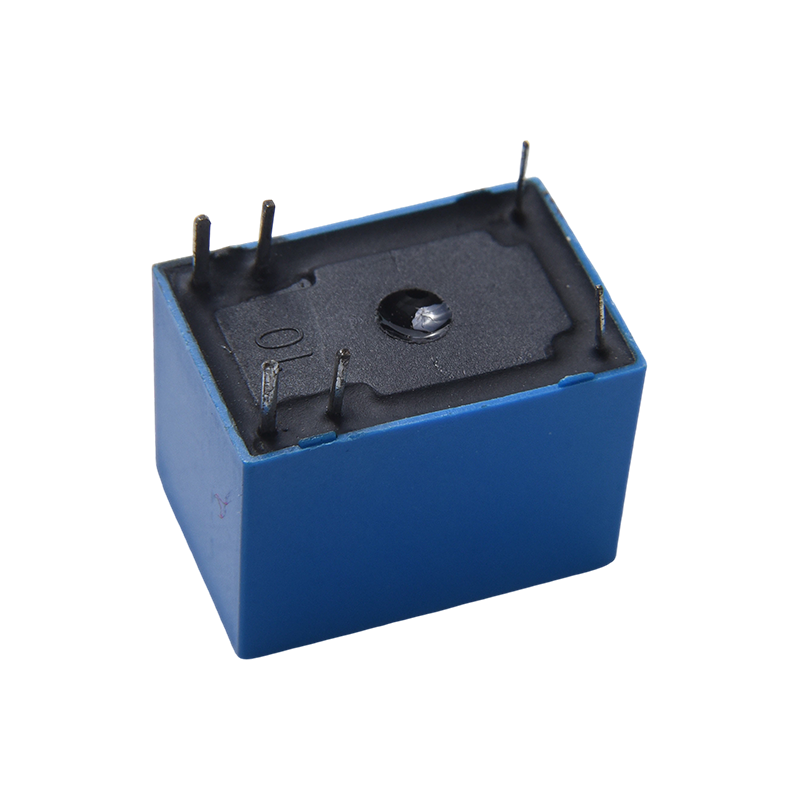

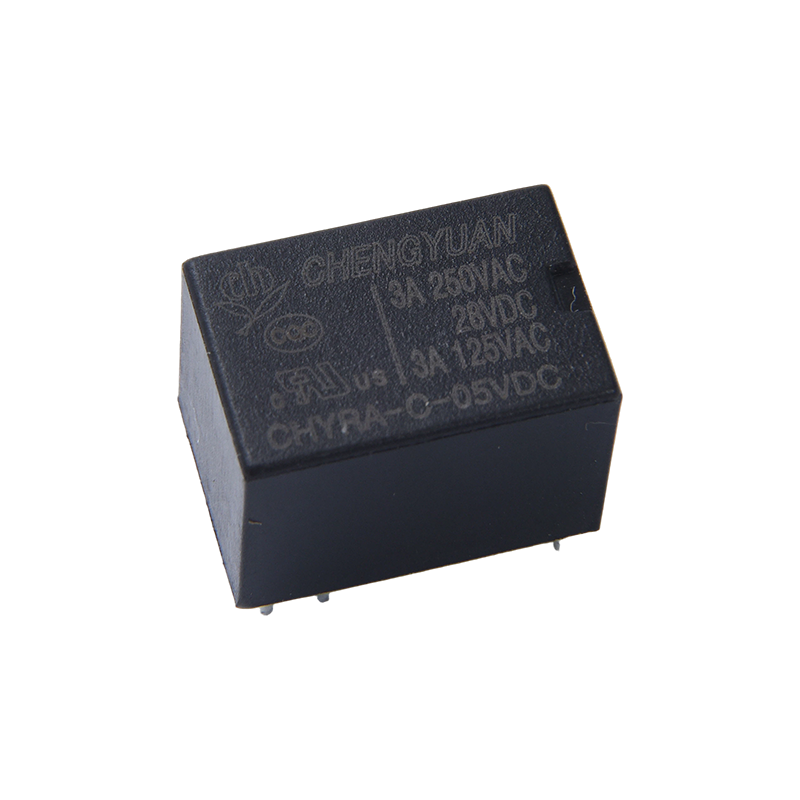

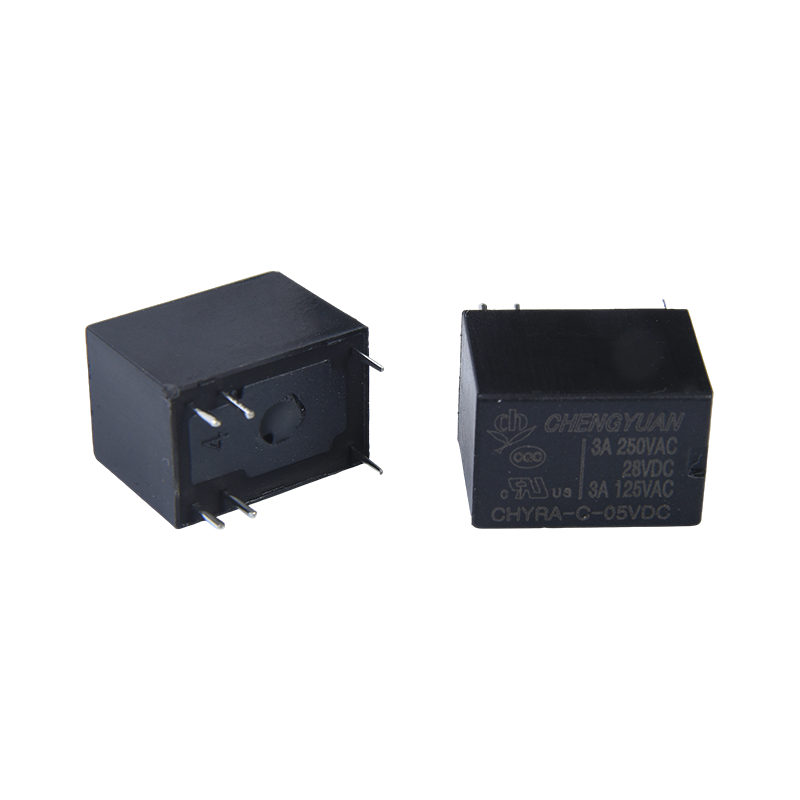

Особенности продукта:
Высокая коммутационная способность контактов: в дополнение к стандартной нагрузке 3 А, контакты поддерживают коммутацию до 16 А, способную выдерживать мгновенные нагрузки высокого тока в цепях.
Сверхнизкое энергопотребление: потребляемая мощность катушки составляет всего 0,2 Вт, что значительно снижает энергопотребление системы и делает ее подходящей для устройств с батарейным питанием или маломощных устройств.
Высокая диэлектрическая прочность: Высокая диэлектрическая прочность обеспечивает надежную электрическую изоляцию между входными и выходными цепями, защищая последующие цепи управления.
Компактный дизайн: миниатюрная конструкция оптимизирует использование пространства и подходит для монтажа на печатных платах с высокой плотностью размещения.
Обширные стандарты сертификации: сертифицированы CQC и UL, соответствуют международным стандартам безопасности, гарантируют качество и соответствие продукции.
Гибкое напряжение катушки: обеспечивает широкий диапазон напряжений катушки от 3 до 48 В постоянного тока, легко адаптируемый к различным напряжениям цепей управления.
Типичные применения:
Промышленная автоматизация: используется для управления двигателями, электромагнитными клапанами и различными инструментами автоматизации, обеспечивая изоляцию сигналов и переключение цепей.
Умный дом: применяется для управления освещением, управлением двигателем штор и других сценариев в качестве основного компонента для управления с низким энергопотреблением.
Системы безопасности: используются в блоках контроля доступа и управления магнитными замками для определения состояния дверного замка и управления переключением.
Оборудование связи: подходит для коммутаторов и других средств связи, отвечающих за маршрутизацию, защиту и изоляцию сигналов.
Защита цепи: изолирует высокие токи или высокие напряжения в цепях управления для предотвращения помех и повреждения чувствительных компонентов.
| Тип | ЧЫРА |
| Контактный материал | Серебряный сплав |
| Контактное сопротивление | 100 мОм Макс. (при 1 А, 16 В постоянного тока) |
| Номинальная нагрузка (резистивная нагрузка) | 3А/12В0AC |
| Макс. ток переключения | 3А |
| Макс. коммутируемое напряжение | 125 В переменного тока |
| Макс. коммутационная мощность | 360 ВА |
| Мин. коммутационная нагрузка | 6В 1А |
Характеристики
| Время работы (при номинальном напряжении катушки) | 10 мс Макс. |
| Время выпуска | 4 мс Макс. |
| Сопротивление изоляции | Мин. 1000 МОм (при 500 В постоянного тока) |
| Диэлектрическая прочность | Между открытыми контактами: 500 В переменного тока, 50/60 Гц в течение 1 минуты. |
| Между катушкой и контактом: 750 В переменного тока, 50/60 Гц в течение 1 минуты. |
| Устойчивость к вибрации | Разрушительный | 10–55 Гц, при двойной амплитуде 1,5 мм |
| Функциональный | 10–55 Гц, при двойной амплитуде 1,5 мм |
| Ударостойкость | Функциональный | 10 Г мин. |
| Разрушительный | 10 Г мин. |
| Выносливость | Механическая долговечность (10800 операций в час) | 10000000 операций (при комнатной температуре) |
| Электрическая долговечность (360 операций в час) | 100000 операций (при комнатной температуре) |
| Температура окружающей среды | -40℃~ 85℃(без конденсации) |
| Вес | Прибл. 3,7 г |
| Данные катушки (при 20 ℃) |
| Номинальный напряжение (В постоянного тока) | Номинальный действующий текущий ±10% (мА) | Сопротивление катушки ±10% (Ом) | Номинальный operating власть | Рабочее напряжение (Макс.) | Напряжение отпускания (Мин.) | Макс. допустимое напряжение |
| 3 | 120 | 25 | Около 0,36 Вт | 75% от номинала напряжение | 5% от номинала напряжение | 130 % номинального напряжения |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
| 3 | 66.67 | 45 | Около 0,2 Вт |
| 5 | 40 | 125 |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 405 |
| 12 | 16.67 | 720 |
| 24 | 8.33 | 2880 |
Данные, показанные выше, являются начальными значениями. Не подавайте на катушку максимально допустимое напряжение более 10 минут во избежание перегрева катушки.

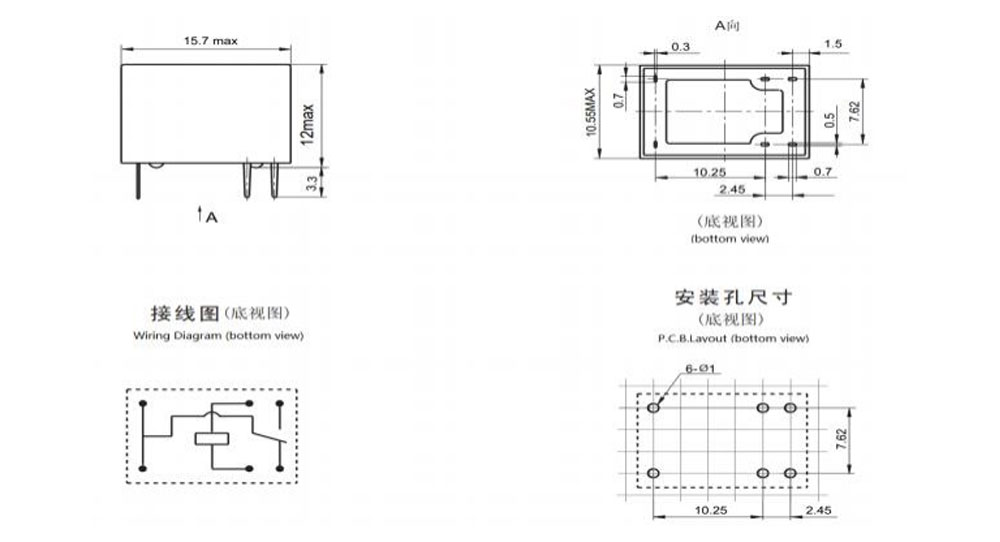

Габаритные размеры, схема подключения, расположение печатной платы (единица измерения: мм)

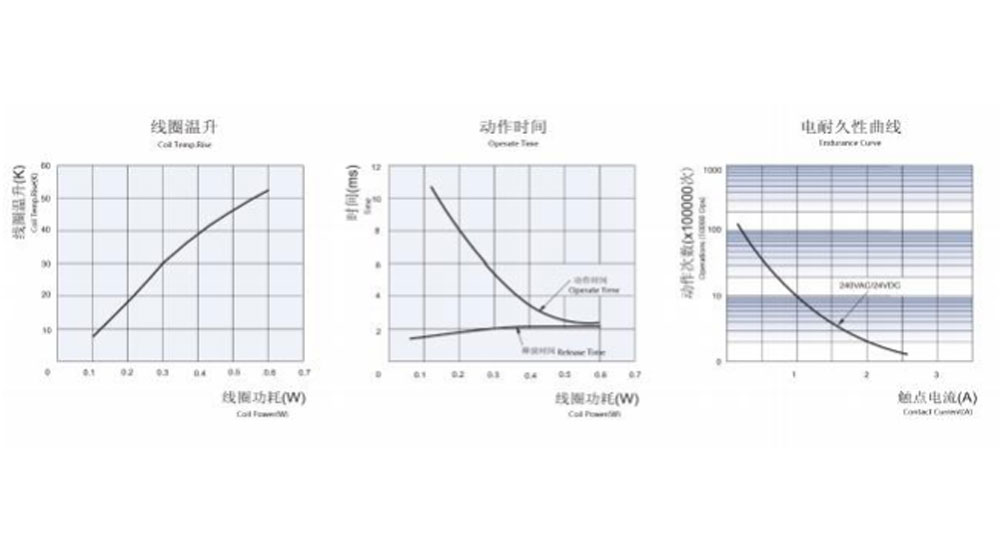

Характеристические кривые
Информация для заказа
CHYRA - C 12 В постоянного тока - H - D - T - XX
1 2 3 4 5 6 7
1: Тип: ЧИРА
2: Схема контактов: C Fom C ; H От А ; Б От Б
3: Номинальное напряжение: 3,5,6,9,12,24 В постоянного тока.
4: Цвет корпуса: H-черный; L-синий, Y-желтый
5: Мощность катушки: D-0,36 Вт L-0,2 Вт
6: Защитная конструкция: защищена S-флюсом,
SH-герметичный тип, можно мыть
7: Специальный параметр: нулевой стандартный тип.
Буква или цифра – особые требования.
Магнитозащищенные реле нельзя использовать в среде с такими загрязнителями, как H2S, SO2, NO2, пыль и т. д.
Очистка водой или обработка поверхности не рекомендуется после того, как флюсозащищенные реле собраны на печатной плате.
Индивидуальный специальный суффикс доступен после его оценки компанией CHENGYUAN.
Отказ от ответственности: спецификация предназначена только для справки. Технические характеристики могут быть изменены без предварительного уведомления.
Мы не смогли оценить всю производительность и все параметры для каждого возможного применения. Таким образом, пользователи должны быть в правильном положении для выбора
подходящий продукт для собственного применения. Для герметичных реле после установки и очистки перед использованием откройте вентиляционное отверстие в корпусе. Если у вас возникнут какие-либо вопросы, свяжитесь с Chengyuan для получения технических услуг. Тем не менее, пользователь несет ответственность за определение того, какой продукт следует использовать.
