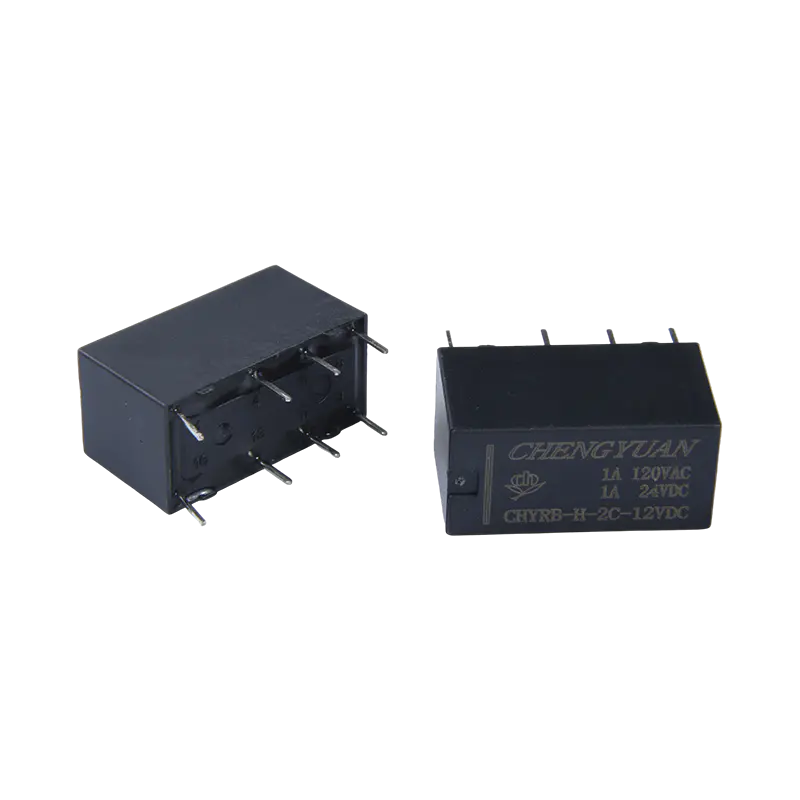

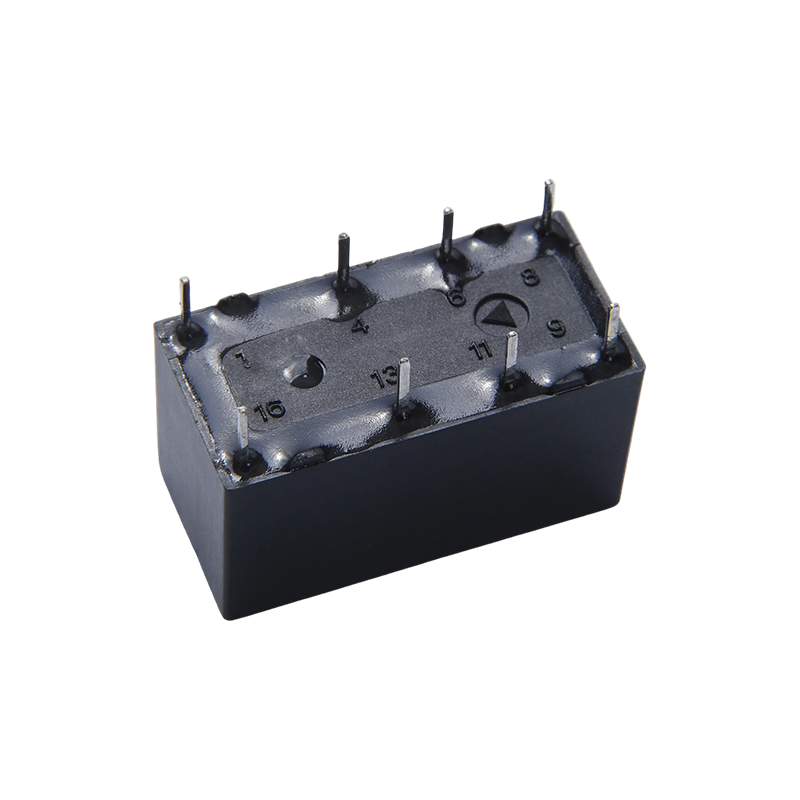

Ключевые особенности
Низкое контактное сопротивление: материалы и структура контактов оптимизированы для работы с небольшими сигналами, что обеспечивает долговременную стабильную проводимость и снижает затухание сигнала.
Высокое напряжение изоляции. Высокое напряжение изоляции между катушкой и контактами эффективно предотвращает перекрестные помехи сигнала и внешние помехи.
Быстрое реагирование: в конструкции электромагнитной системы приоритет отдается скорости работы, что соответствует требованиям синхронизации для быстрой маршрутизации сигналов и коммутации в коммуникационном оборудовании.
Длительный электрический срок службы: обеспечивает превосходную долговечность контактов при номинальной нагрузке, гарантируя долгосрочную надежность оборудования.
Основные приложения
Оборудование связи: используется для переключения сигналов или управления питанием в сетевых коммутаторах, базовых станциях и другом оборудовании для управления включением/выключением цепи.
Офисное оборудование и компьютерная периферия: например, принтеры, сканеры или источники бесперебойного питания, управляющие запуском и остановкой основной цепи через реле.
Системы охранной сигнализации: в качестве переключающего элемента в цепях сигнализации, реагирующего на управляющие сигналы для запуска сигнализации или активации других устройств.
Медицинское оборудование: использует свои характеристики электрической изоляции для обеспечения безопасности пациента и оборудования, стабильной работы в диагностических инструментах или оборудовании для мониторинга.
Промышленная автоматизация: некоторые модели подходят для систем ПЛК или управления двигателем, что обеспечивает компактную компоновку за счет пайки печатных плат.
Контактные данные
| Тип | ЧИРБ |
| Контактный материал | Серебряный сплав |
| Контактное сопротивление | 100 мОм Макс. (при 1 А, 16 В постоянного тока) |
| Номинальная нагрузка (резистивная нагрузка) | 1 А, 120 В переменного тока |
| Макс. ток переключения | 2А |
| Макс. коммутируемое напряжение | 277 В переменного тока |
| Макс. коммутационная мощность | 554ВА |
| Мин. коммутационная нагрузка | 6В 1А |
| Характеристики |
| Время работы (при номинальном напряжении катушки) | 7 мс Макс. (Без диода) |
| Время выпуска | 4 мс Макс. (без диода) |
| Сопротивление изоляции | Мин. 1000 МОм (при 500 В постоянного тока) |
| Диэлектрическая прочность | Между открытыми контактами: 750 В переменного тока, 50/60 Гц в течение 1 минуты. |
| Между катушкой и контактом: 1000 В переменного тока, 50/60 Гц в течение 1 минуты. |
| Устойчивость к вибрации | Разрушительный | 10–55 Гц, при двойной амплитуде 1,5 мм. |
| Функциональный | 10–55 Гц, при двойной амплитуде 1,5 мм. |
| Ударопрочность | Функциональный | 10 Г мин. |
| Разрушительный | 10 Г мин. |
| Выносливость | Механическая выносливость (10800 операций в час) | 10 000 000 операций (при комнатной температуре) |
| Электрическая выносливость (360 операций в час) | 100 000 операций (при комнатной температуре) |
| Температура окружающей среды | -40℃ ~ 85℃ (без конденсации) |
| Вес | Прибл.4,6 г |
| Номинальный напряжение (В постоянного тока) | Номинальный действующий текущий ±10% (мА) | Сопротивление катушки ±10%(Ом) | Номинальный operating власть | Рабочее напряжение (Макс.) | Напряжение отпускания (Мин.) | Макс. допустимое напряжение |
| 3 | 50 | 60 | Около 0,15 Вт | 75% от номинала напряжение | 5% от номинала напряжение | 130 % номинального напряжения |
| 5 | 30 | 167 |
| 6 | 25 | 240 |
| 9 | 16.6 | 540 |
| 12 | 12.5 | 960 |
| 24 | 6.25 | 3840 |
| 3 | 66.6 | 45 | Около 0,20 Вт |
| 5 | 40 | 125 |
| 6 | 33.3 | 180 |
| 9 | 22.2 | 405 |
| 12 | 16.6 | 720 |
| 24 | 8.3 | 2880 |
| 3 | 120 | 25 | Около 0,36 Вт |
| 5 | 72 | 69 |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 24 | 15 | 1600 |
Данные, показанные выше, являются начальными значениями. Не подавайте максимально допустимое напряжение на катушку более чем на 10 минут, чтобы избежать перегрева катушки.

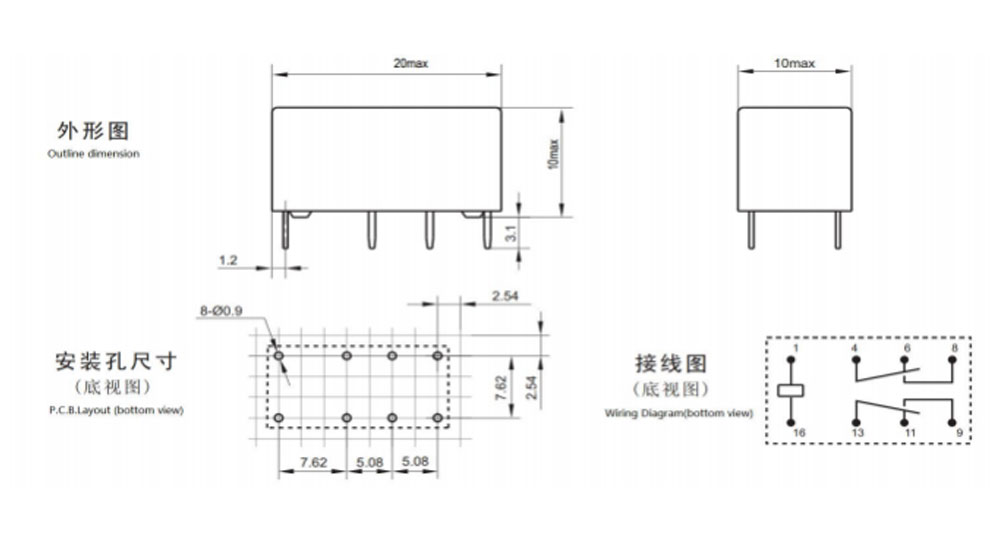

Габаритные размеры, схема подключения, расположение печатной платы (единица измерения: мм)

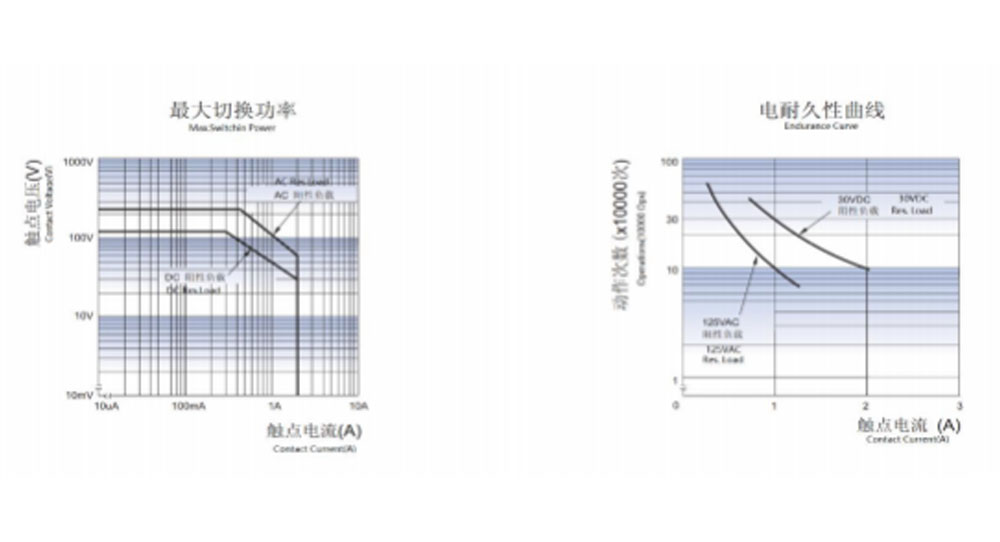

Характеристические кривые
Информация для заказа
CHYRB - 2 - C - 12 В постоянного тока - H - D - S - XX
1 2 3 4 5 6 7 8
1: Тип: ЧИРБ
2: Количество полюсов: 2-2 полюса
3: Схема контактов: C От C ; H От A ; Б От Б
4: Номинальное напряжение: 3,5,6,9, 12, 18,24,48 В постоянного тока.
5: Цвет корпуса: Y-желтый; H-Черный; L-синий
6: Мощность катушки: D-0,36 Вт H-0,2 Вт
7: Защитная конструкция: защищена S-флюсом,
SH- Герметичного типа, можно мыть.
8: Специальный параметр: нулевой стандартный тип
Буква или цифра – особые требования.
Магнитозащищенные реле нельзя использовать в среде с такими загрязнителями, как H2S, SO2, NO2, пыль и т. д.
Очистка водой или обработка поверхности не рекомендуется после установки флюсового реле на печатной плате.
Индивидуальный специальный суффикс доступен после оценки CHENGYUAN.
Отказ от ответственности: Спецификация предназначена только для справки. Технические характеристики могут быть изменены без предварительного уведомления.
Мы не смогли оценить всю производительность и все параметры для каждого возможного применения. Таким образом, пользователи должны быть в правильном положении для выбора.
Подходящий продукт для собственного применения. Для герметичных реле после установки и очистки перед использованием откройте вентиляционное отверстие в корпусе. Если есть какие-либо вопросы, пожалуйста, свяжитесь с Chengyuan для получения технических услуг. Однако ответственность за определение того, какой продукт следует использовать, лежит на пользователе.
