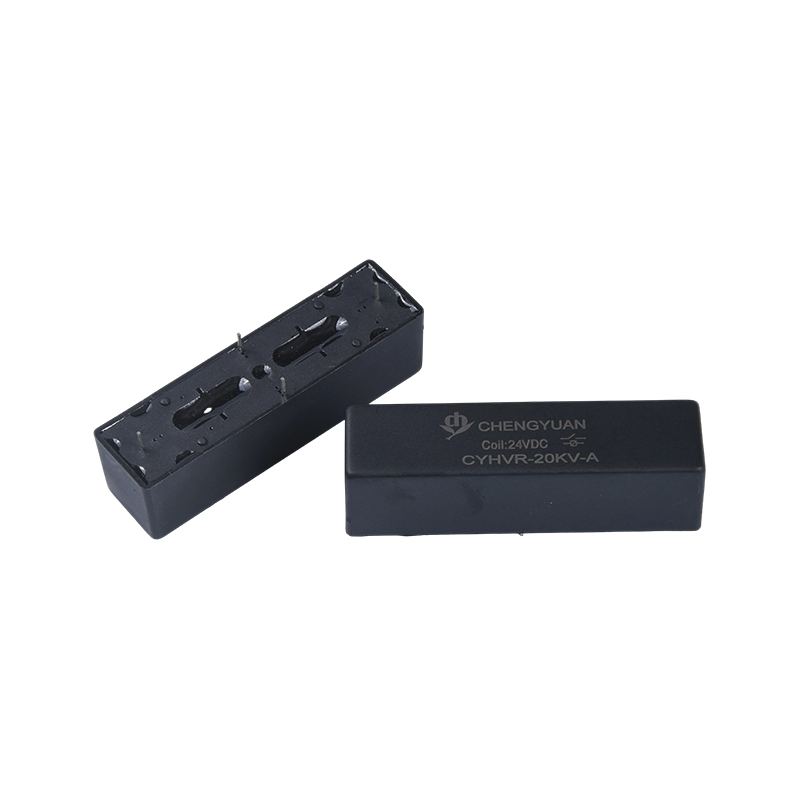

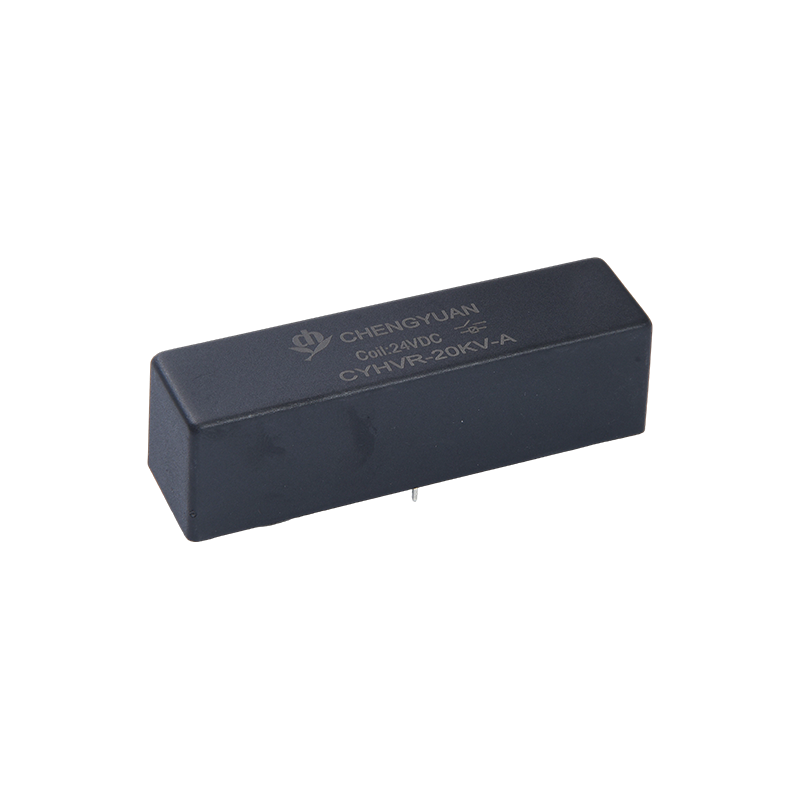

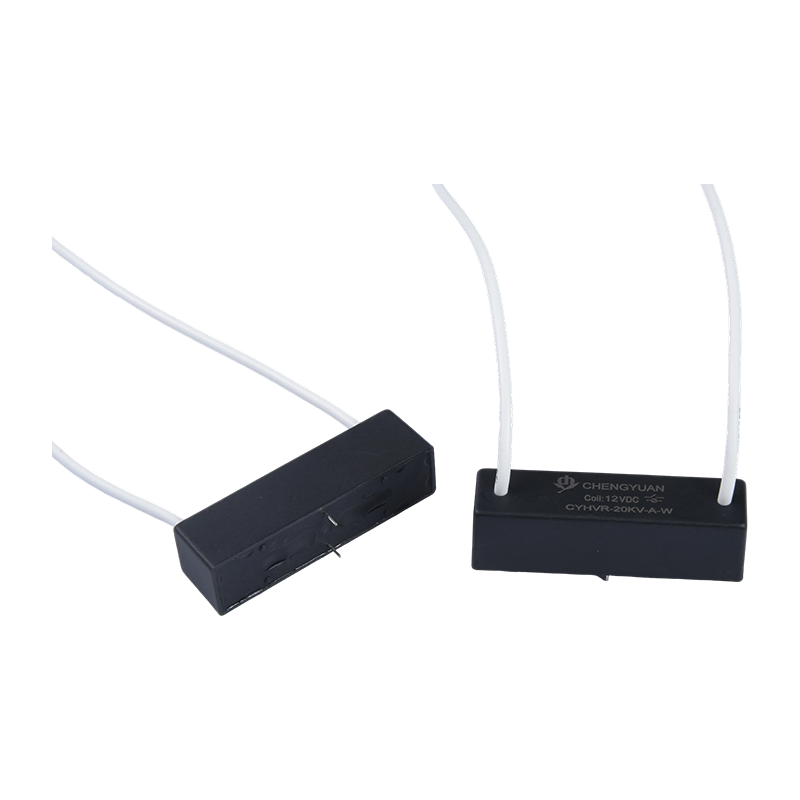

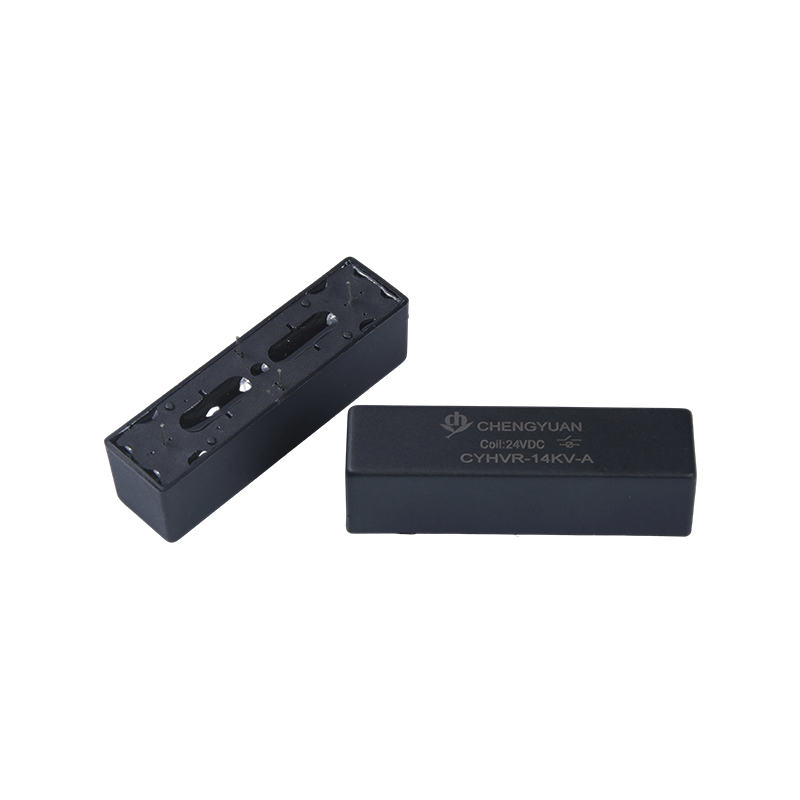

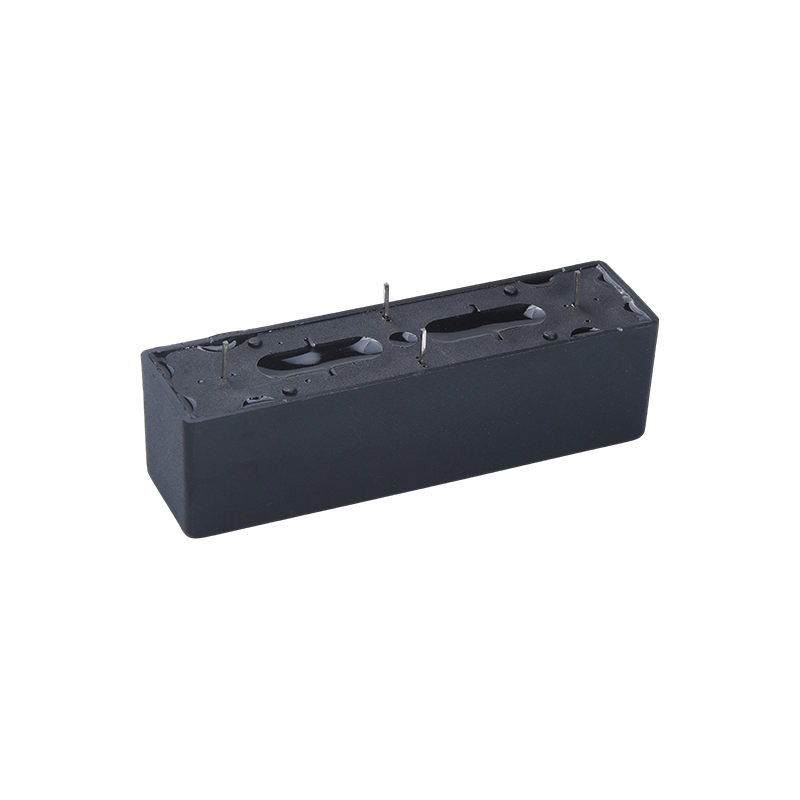

Особенности продукта:
Переключение сильного тока: поддерживает нагрузку 3 А даже в средах с высоким напряжением, обеспечивая требования к переключению при сосуществовании высокого напряжения и большого тока.
Надежная изоляция: используется технология герконовых переключателей, обеспечивающая превосходную изоляцию сигналов и безопасность системы управления.
Гибкие варианты установки: доступны в двух конфигурациях: печатная плата и печатная плата с проводным типом, адаптирующаяся к различным компоновкам печатных плат и требованиям к расстоянию утечки высокого напряжения.
Широкий диапазон напряжения катушки: напряжение катушки варьируется от 5 В постоянного тока до 24 В постоянного тока, что обеспечивает совместимость со стандартными цепями управления.
Типичные применения:
Новые энергетические системы: используются в фотоэлектрических (PV) инверторах и системах хранения энергии для переключения высоковольтных шин постоянного тока и управления зарядкой и разрядкой.
Высоковольтное испытательное оборудование: служит в качестве компонента переключения сердечника в высоковольтных тестерах для испытаний на выдерживание напряжения и обнаружения изоляции.
Силовая электроника: обеспечивает автоматическую защиту и управление цепями высоковольтных преобразователей мощности.
Аэрокосмическая отрасль: подходит для высоковольтных цепей управления в авиационном оборудовании и соответствует строгим стандартам безопасности.
Промышленное управление высоким напряжением: используется в промышленной автоматизации для защиты высоковольтного оборудования и управления коммутацией цепей.
| Контакт Рейтинг |
| Контактная информация | 1 Форма А 1 Форма Б |
| Контакт Рейтинг | 50 Вт |
| Макс. напряжение переключения (постоянный или переменный ток, пиковое) Макс. | DC.7.5КВ, |
| Минимальное напряжение пробоя | DC.10КВ |
| Макс. ток переключения | 2,0 А |
| Макс. Нести ток | 3,0 А |
| Операция Жизнь | Электрический | DC.10000V-1mA 0,5X106 МИН Операций (R.L.) |
| Механический | 1*108 МИН операций (RL) |
| Параметры катушки (23 ℃) |
| Напряжение катушки (В постоянного тока) | Катушка Сопротивление Ом± 10 % | Нормальный ток (мА) | Напряжение отпускания В постоянного тока (мин) (10 % номинального напряжения) | Захват напряжения В постоянного тока (макс.) (80 % номинального напряжения) |
| Рейтинг | Макс |
| 5 | 6.5 | 50 | 100.0 | 0.5 | 4.0 |
| 12 | 15.6 | 200 | 60.0 | 1.2 | 9.6 |
| 24 | 31.2 | 720 | 33.3 | 2.4 | 19.2 |
Внимание: 1. Использование любого напряжения катушки ниже номинального напряжения катушки может поставить под угрозу работу реле.
2. Напряжение срабатывания и отпускания предназначено только для целей тестирования и не должно использоваться в качестве критерия проектирования.
| Условия эксплуатации |
| Контактное сопротивление | 150 мОм |
| Напряжение пробоя | Открыть контакты | DC10KV |
| Контакты COIL | DC20KV |
| Сопротивление изоляции | Открыть контакты | Открытые контакты 1X109 ОмМИН.(100 В постоянного тока) |
| Контакты COIL | Контакты для катушки 1X109 Ом мин. (100 В постоянного тока) |
| Электродвижущая емкость | 2,0 пФ МАКС. |
| Время работы | 4,0 мс |
| Время выпуска | 2,0 мс |
| Вибрация | 20G(0~55Гц.1,5мм) |
| Шок | 30G (11 мс, 1/2 синусоидальной волны) |
| Рабочая температура | -20℃- 70℃ |
| Температура хранения | -35℃- 90℃ |
| Температура пайки | 5 сек. макс 260 ℃ |

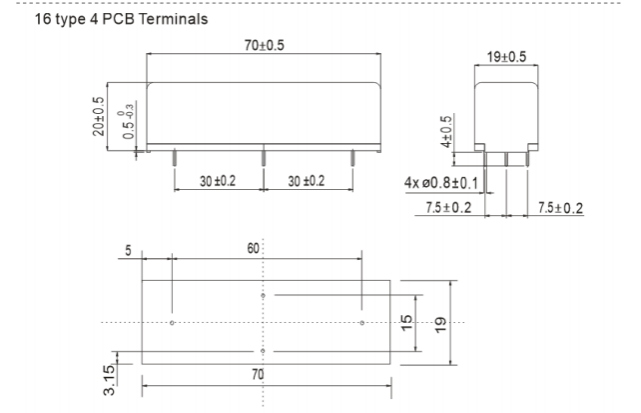

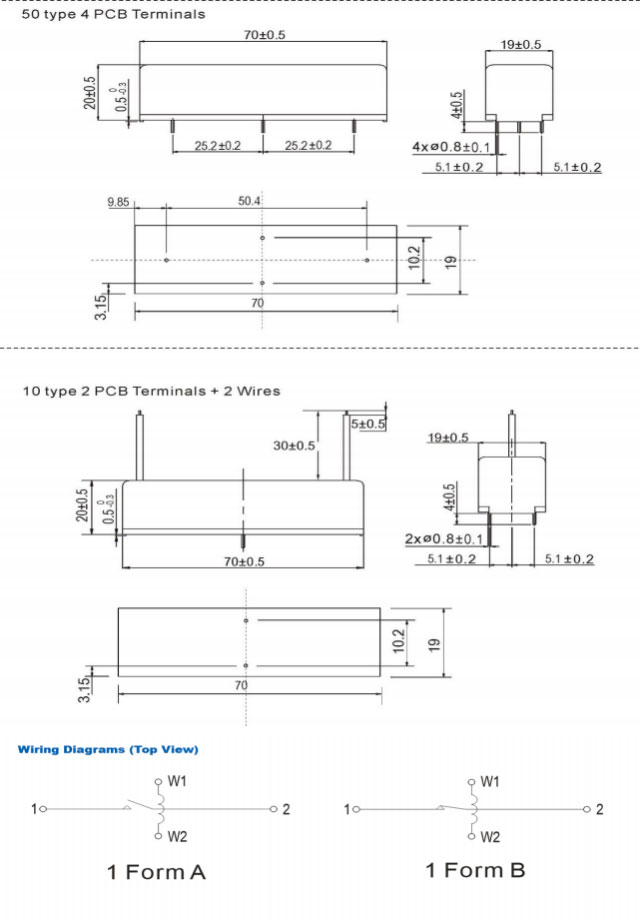

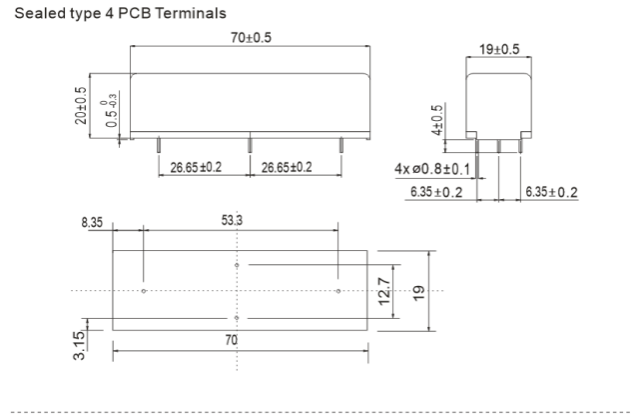

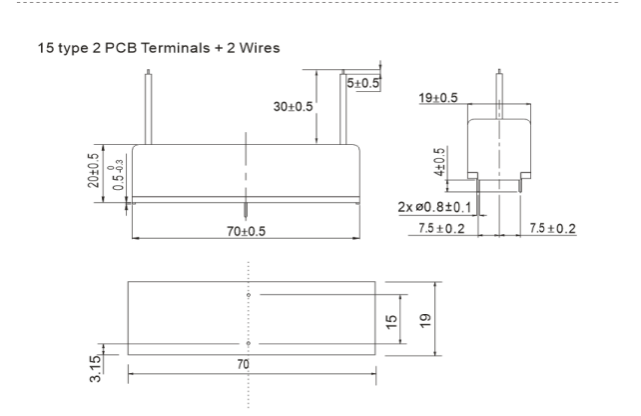

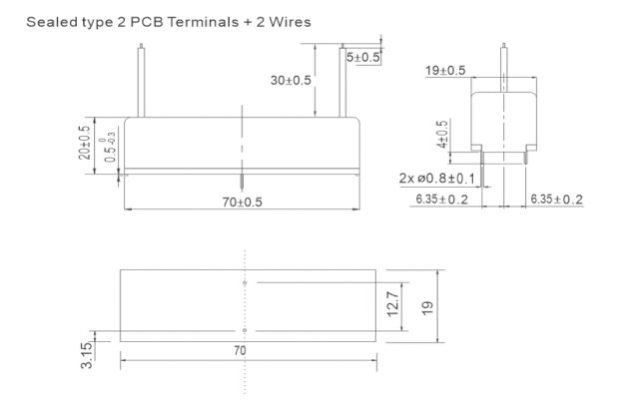

Размеры (мм/дюймы)
| Информация для заказа |
| CYHVR- 12 - A - 14K - W - 15 1 2 3 4 5 6 |
| 1,артикул: CYHVR 2, номинальное напряжение катушки (В): постоянный ток: 12,24 3. Контактная форма: A: нормально открытый, B: нормально закрытый. 4. Минимальное напряжение пробоя: постоянный ток: 10 кВ. 5. Тип клеммы: NIL: тип печатной платы, W: провод печатной платы. 6. Расстояние между клеммами: НОЛЬ: герметичный тип, тип 15: 15, тип 16:16, тип 10:10, тип 50:50 |
1. Напряжение пробоя составляет 15 кВ постоянного тока.

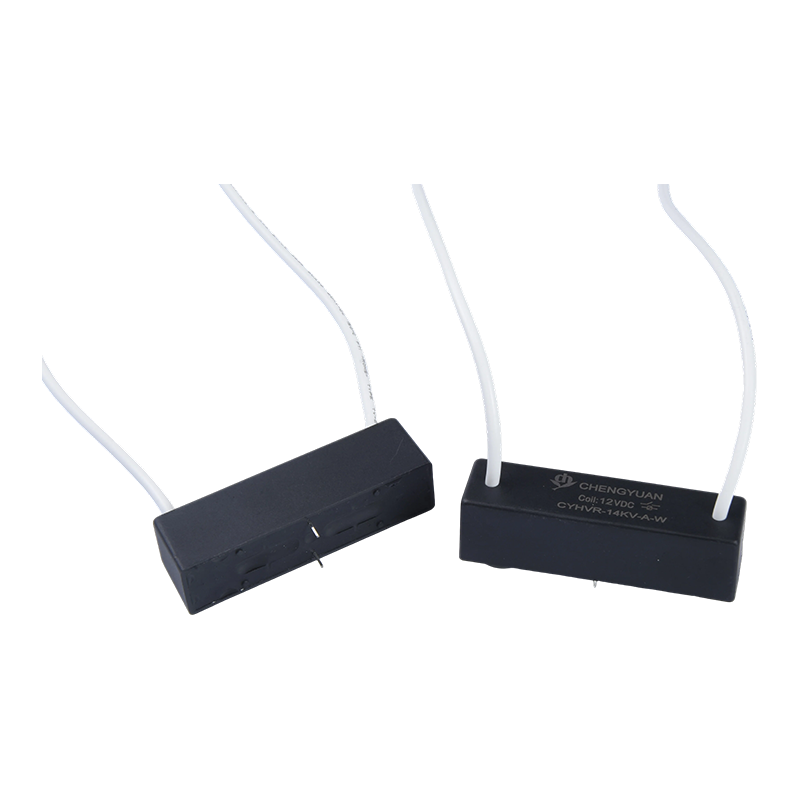

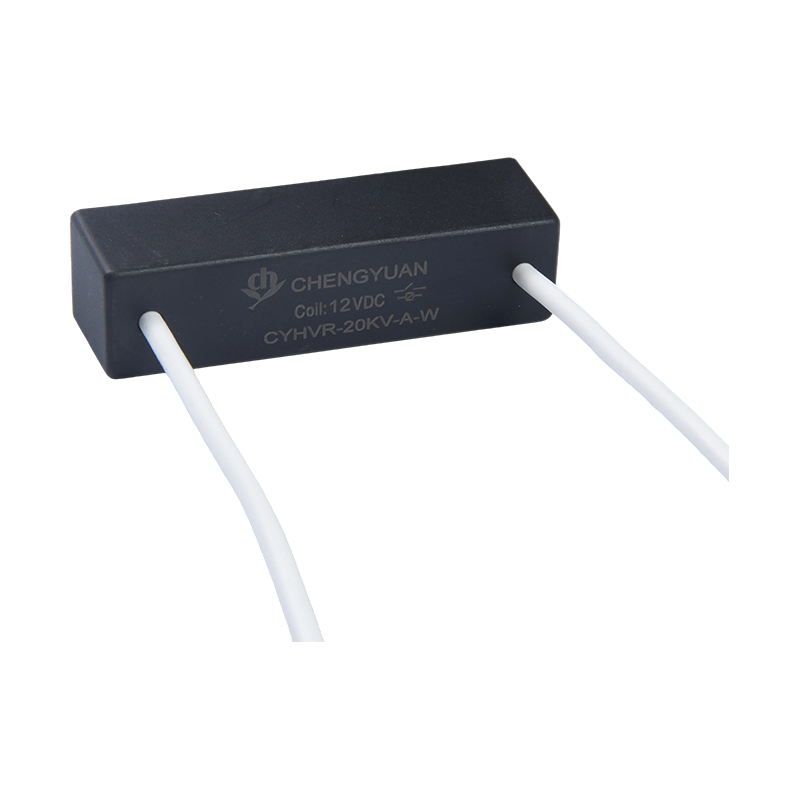

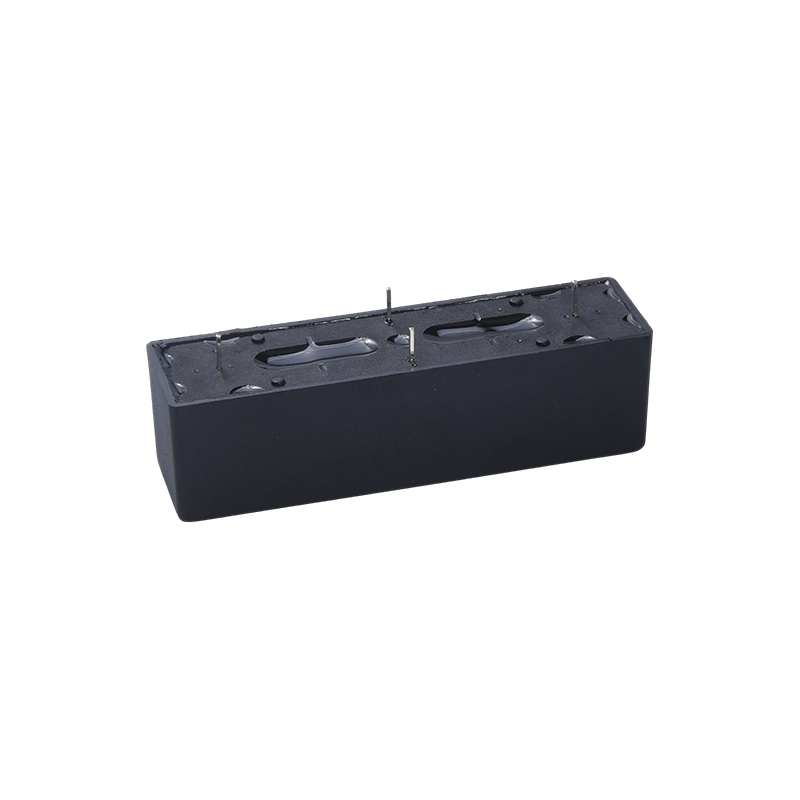

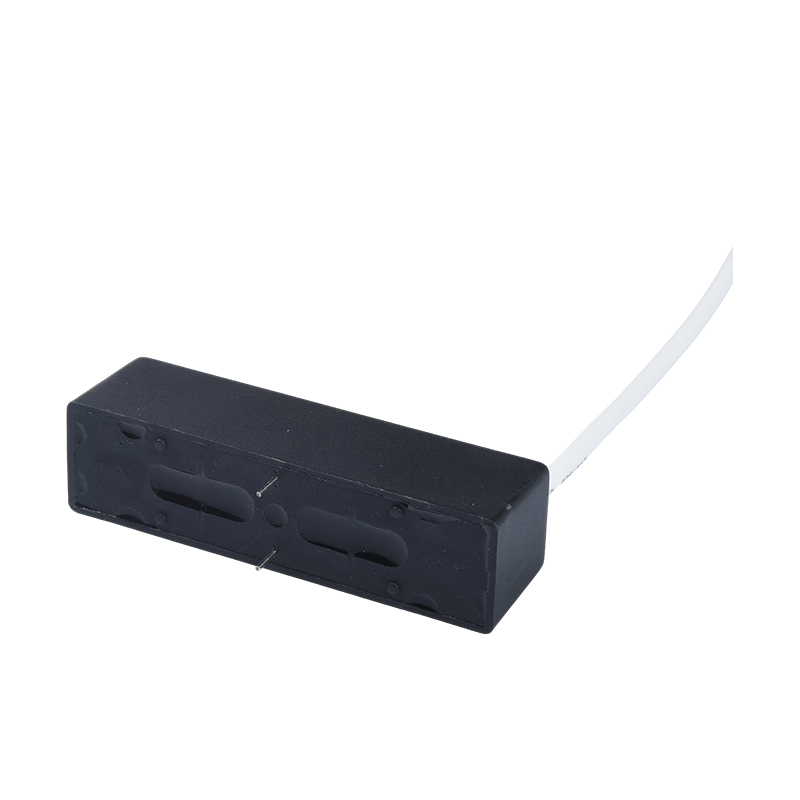

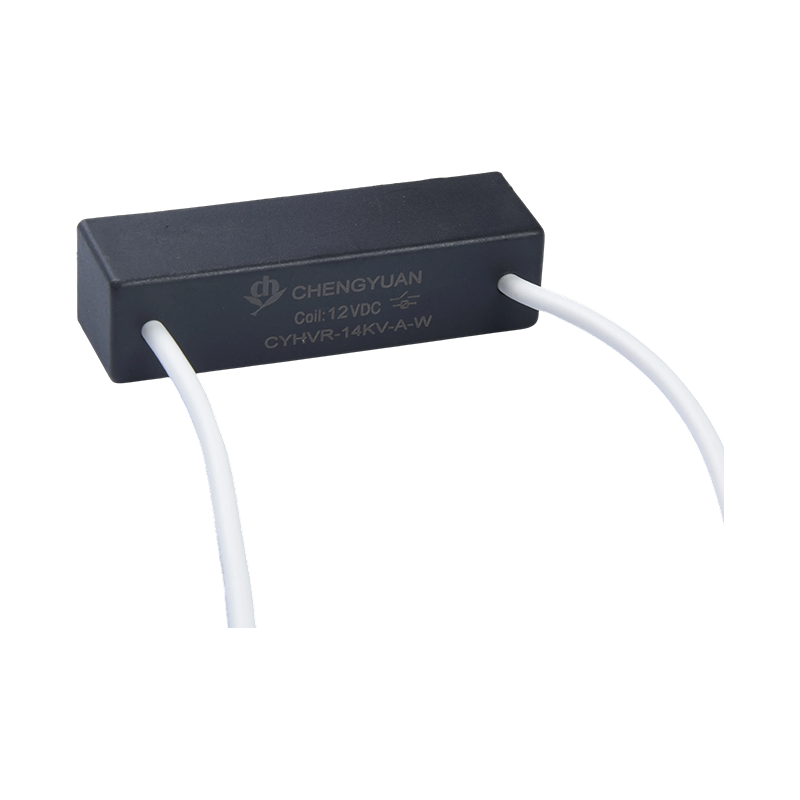

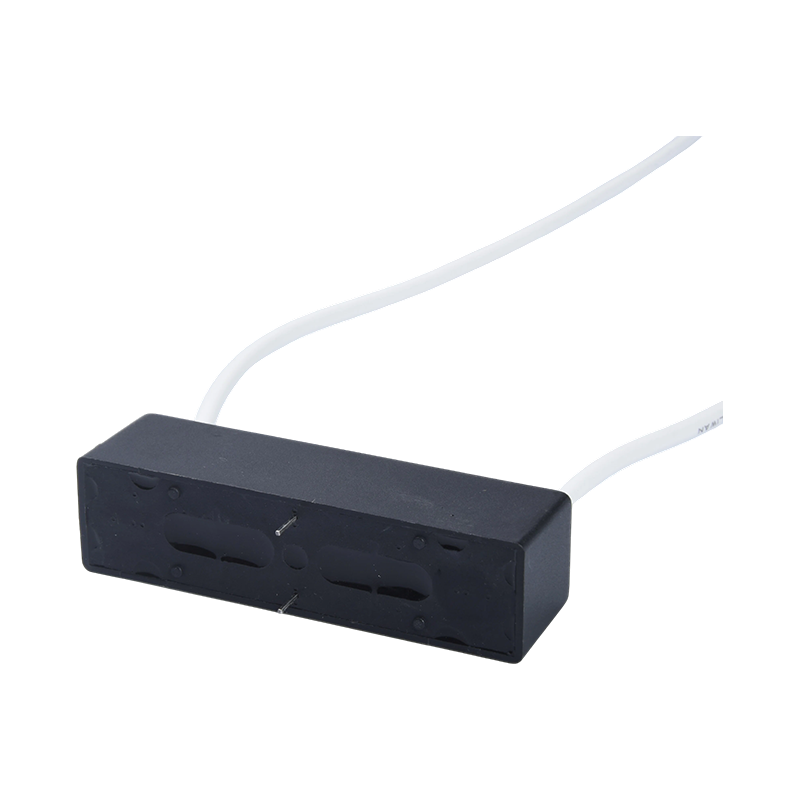

2, тип печатной платы, тип провода печатной платы
| Контакт Рейтинг |
| Контактная информация | 1 Форма А 1 Форма Б |
| Контакт Рейтинг | 50 Вт |
| Макс. напряжение переключения (постоянный или переменный ток, пиковое) Макс. | DC.10КВ, |
| Минимальное напряжение пробоя | ДК. 15КВ |
| Макс. ток переключения | 2,0 А |
| Макс. Нести ток | 3,0 А |
| Операция Жизнь | Электрический | DC.10000V-1mA 0,5X106 МИН Операции (R. L.) |
| Механический | 1*108 МИН операций (RL) |
