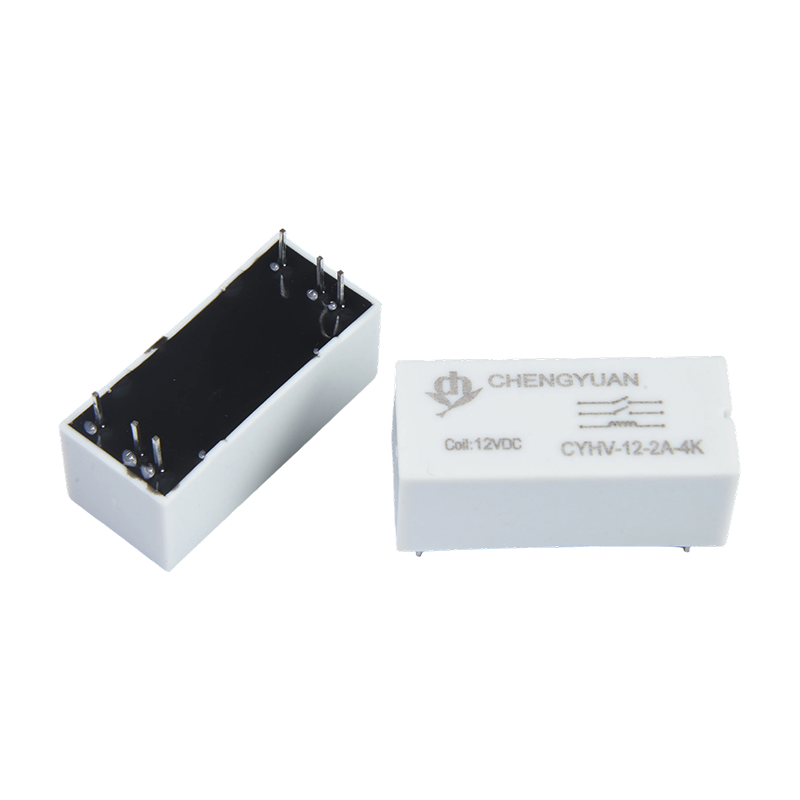

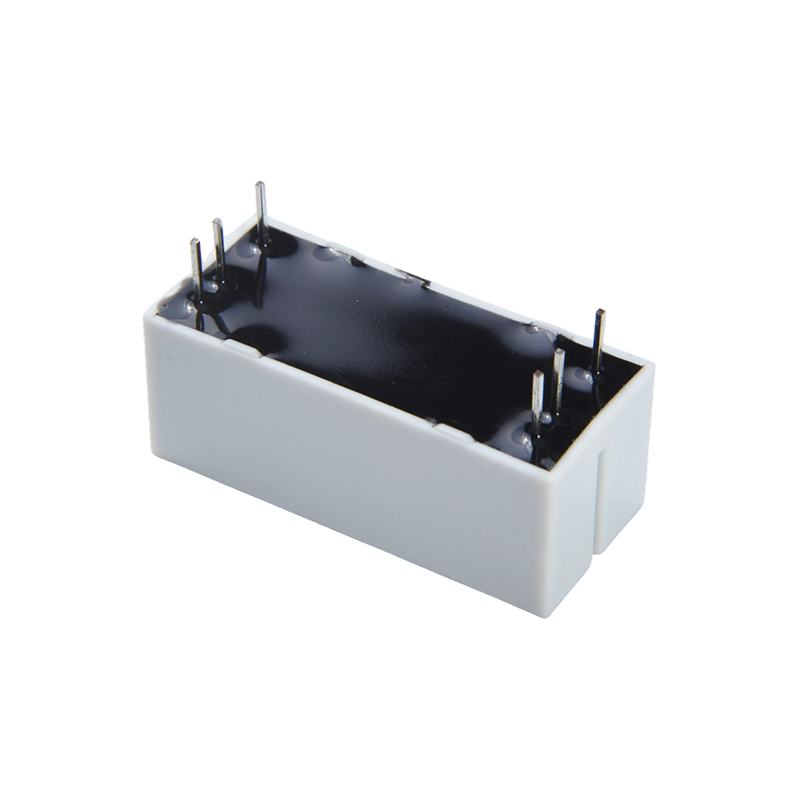

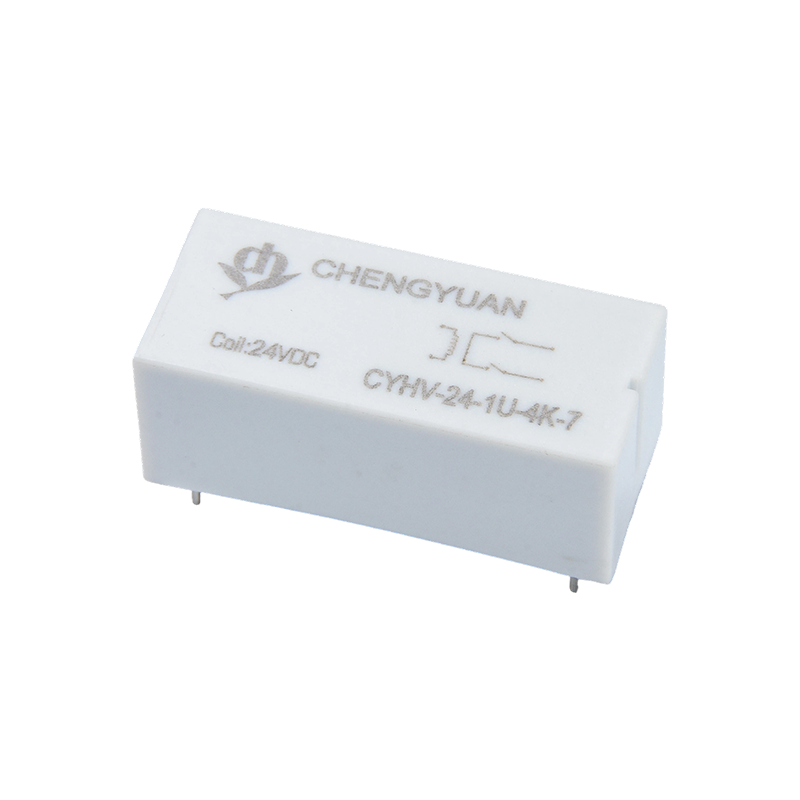

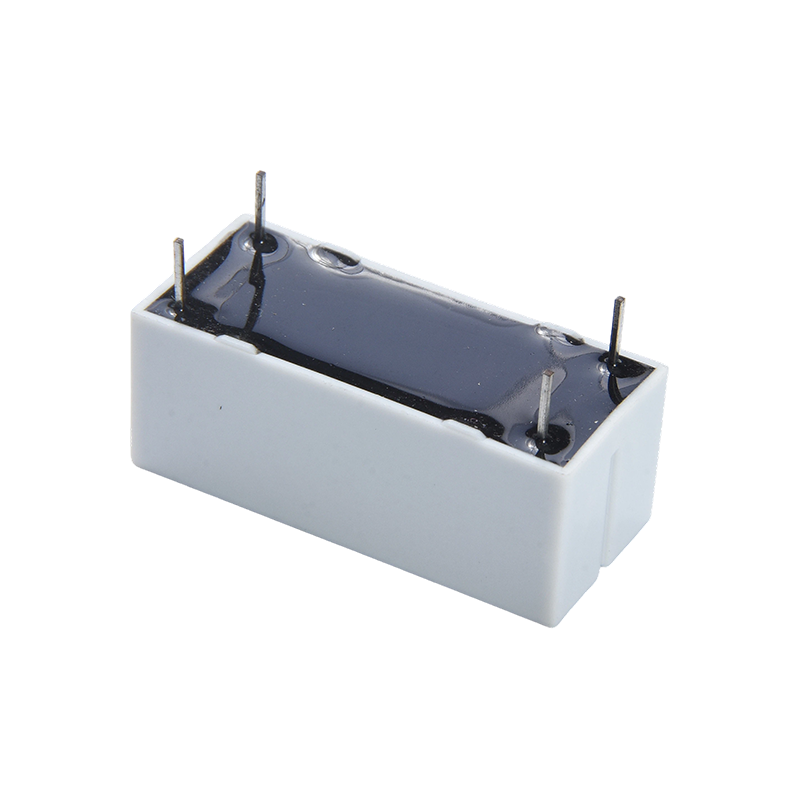

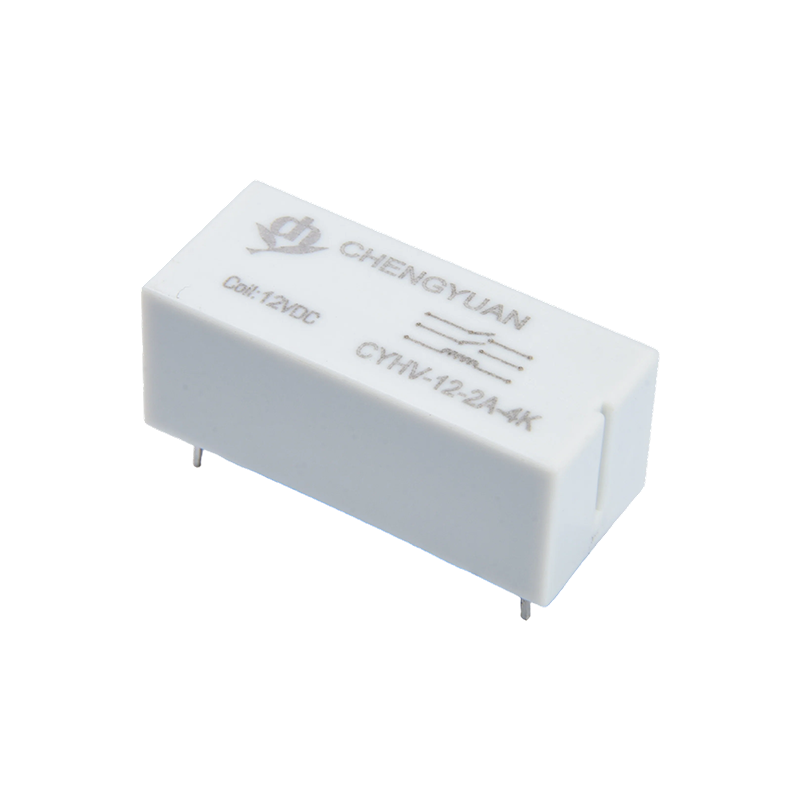

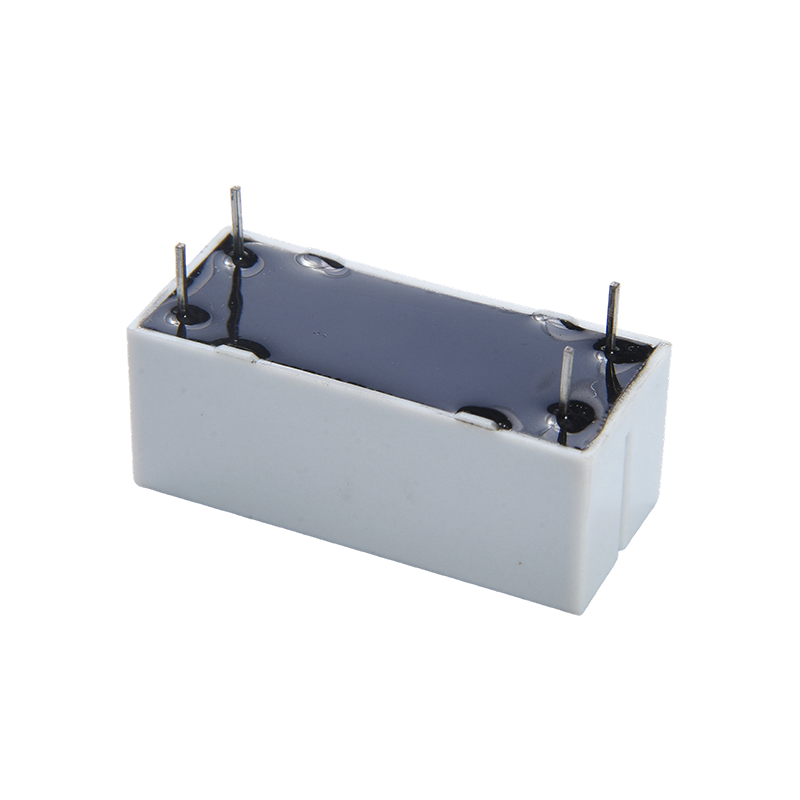

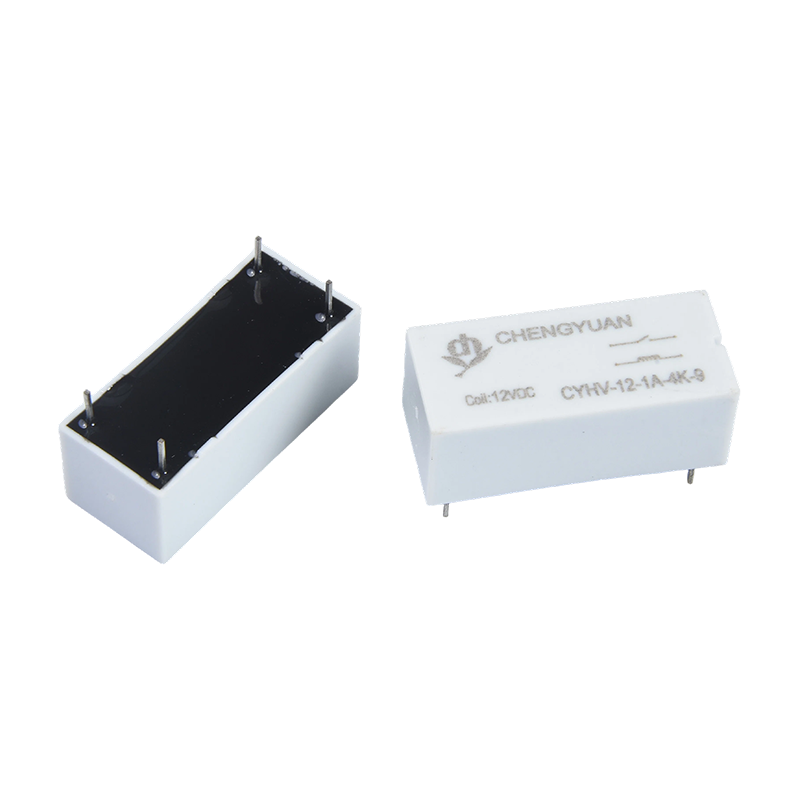

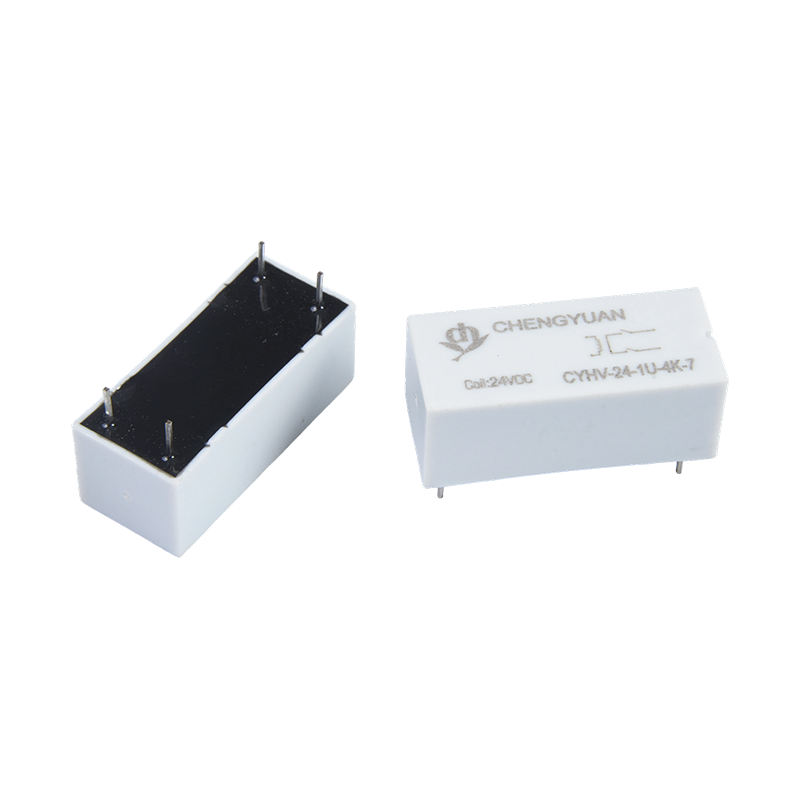

Преимущества продукта:
Изоляция сверхвысокого напряжения: выдерживает напряжение между контактами до 6000 В, обеспечивая превосходные возможности изоляции высокого напряжения для реле на уровне печатной платы, эффективно блокируя высоковольтные помехи.
Переключение высокого напряжения и низкого тока: оптимизировано для переключения слабых токов под высоким напряжением (например, 10 мА при 1500 В постоянного тока) или обычных токов при низком напряжении (например, 1 А при 30 В постоянного тока) с четко определенным диапазоном применения.
Герметичная конструкция с длительным сроком службы: Герконовый переключатель герметично закрыт инертным газом и не имеет движущихся изнашиваемых частей, что обеспечивает чрезвычайно длительный механический срок службы и невосприимчивость к пыли и влажности окружающей среды.
Ключевые особенности:
Характеристики многоуровневой нагрузки: Поддерживает различные условия нагрузки: 10 мА/1500 В постоянного тока, 15 мА/1000 В постоянного тока, 1 А/30 В постоянного тока, включая сценарии как для микротоков высокого напряжения, так и для обычных сценариев низкого напряжения.
Высокочувствительная катушка: низкое энергопотребление катушки, совместимо с низковольтными управляющими сигналами 3–24 В постоянного тока, легко управляется непосредственно интегральными схемами.
Компактный монтаж на печатной плате: миниатюрный корпус, припаянный непосредственно к печатной плате, экономит место и подходит для внутренней компоновки приборов с высокой плотностью размещения.
Быстрый отклик: быстрое действие геркона и короткое время переключения соответствуют требованиям синхронизации для выборки сигналов в контрольно-измерительных приборах.
Основные приложения:
Оборудование для контроля безопасности: используется для отбора проб высокого напряжения или переключения испытательных цепей в устройствах контроля изоляции, тестерах выдерживаемого напряжения и детекторах дугового замыкания.
Прецизионные инструменты: интегрированы в высокоточные источники питания, измерительные приборы и медицинское оборудование для визуализации (например, управление высоковольтным генератором рентгеновского излучения) для обеспечения изоляции высокого напряжения и переключения сигналов.
Связь и промышленное управление: используется в качестве надежного компонента изоляции и переключения в коммуникационных интерфейсах и модулях ввода высокого напряжения ПЛК, требующих изоляции с высоким потенциалом.
Новые энергетические системы: применяются в изоляционных цепях измерения напряжения фотоэлектрических инверторов и системах управления батареями (BMS).
| Контактные данные |
| Тип | ЦИХВ |
| Контактный материал | гальваника Ir Rh |
| Контактная информация | 1А; 2А; 1U |
| Контактное сопротивление | 1А/2A: макс. 150 мОм (при 1 А, 16 В постоянного тока) 1U: макс. 150 мОм*2 (при 1 А, 16 В постоянного тока) |
| Номинальная нагрузка (резистивная нагрузка) | 100 Вт |
| Макс. ток переключения | 1A |
| Макс. коммутируемое напряжение | 1000 В постоянного тока |
| Макс. Несущий ток | 2,5А |
| Характеристики |
| Время работы (при номинальном напряжении катушки) | 1 мс Макс. (без диода) |
| Время выпуска | 0,3 мс Макс. (без диода) |
| Сопротивление изоляции | Мин. 100 МОм (при 100 В постоянного тока) |
| Диэлектрическая прочность | Между открытыми контактами: (1A/2A)4000В переменного тока, (1U)6000В постоянного тока. |
| Между катушкой и контактом: (1A/2A) 4000 В переменного тока, (1U) 6000 В постоянного тока. |
| Устойчивость к вибрации | Разрушительный | 10–55 Гц, при двойной амплитуде 1,5 мм |
| Функциональный | 10–55 Гц, при двойной амплитуде 1,5 мм |
| Ударостойкость | Функциональный | 10 Г мин. |
| Разрушительный | 10 Г мин. |
| Выносливость | Механическая долговечность (10800 операций в час) | 100000000 операций (при комнатной температуре) |
| Электрическая долговечность (360 операций в час) | 1000000 операций.(при комнатной температуре) |
| Температура окружающей среды | -10℃~ 65℃(без конденсации) |
| Вес | Прибл. 10г |
| Данные катушки (при 20 ℃) |
| Номинальный напряжение (В постоянного тока) | Номинальный действующий текущий ±10% (мА) | Сопротивление катушки ±10%(Ом) | Номинальный operating власть | Рабочее напряжение (Макс.) | Напряжение отпускания (Мин.) | Макс. допустимое напряжение |
| 5 | 33.3 | 150 | 0.166 | 75% от номинала напряжение | 5% от номинала напряжение | 130 % номинального напряжения |
| 12 | 24 | 500 | 0.288 |
| 24 | 15 | 1600 | 0.36 |
Данные, показанные выше, являются начальными значениями. Не подавайте на катушку максимально допустимое напряжение более 10 минут во избежание перегрева катушки.

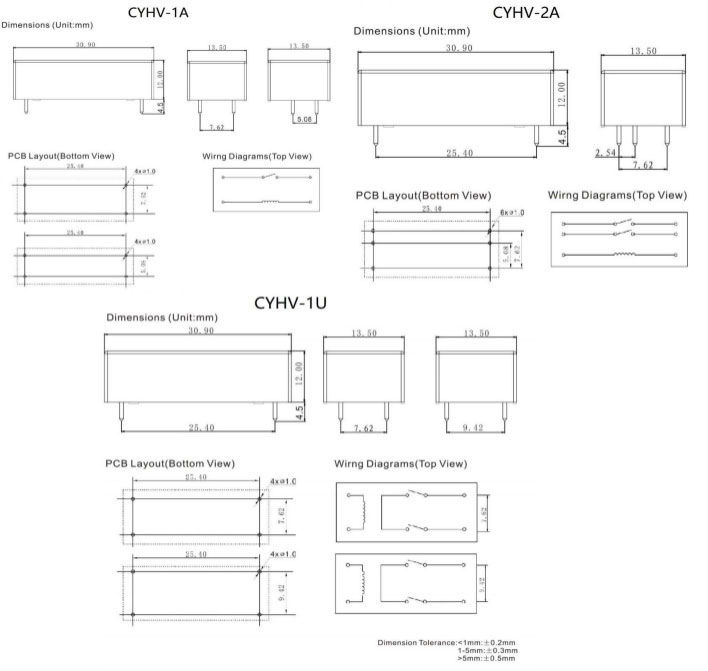

Габаритные размеры, Схема подключения, Расположение печатной платы (Единица измерения: мм)
Информация для заказа
CYHV - 1 A 12 В постоянного тока -7 XX
1 2 3 4 5 6
1: Тип: CYHV
2: Количество полюсов: 1-1 полюс
3: Схема контактов: A От A ; U От U
4: Номинальное напряжение: 5,12,24 В постоянного тока.
5: Расстояние для ног: 5-5,08; 7- 7,62 ; 9 - 9,42
6: Специальный параметр: Ноль-стандартный тип.
Буква или цифра – особые требования.
Отказ от ответственности: спецификация предназначена только для справки. Технические характеристики могут быть изменены без предварительного уведомления.
Мы не смогли оценить всю производительность и все параметры для каждого возможного применения. Таким образом, пользователи должны быть в правильном положении для выбора
подходящий продукт для собственного применения. Для герметичных реле после установки и очистки перед использованием откройте вентиляционное отверстие в корпусе. Если у вас возникнут какие-либо вопросы, свяжитесь с Chengyuan для получения технических услуг. Тем не менее, пользователь несет ответственность за определение того, какой продукт следует использовать.
