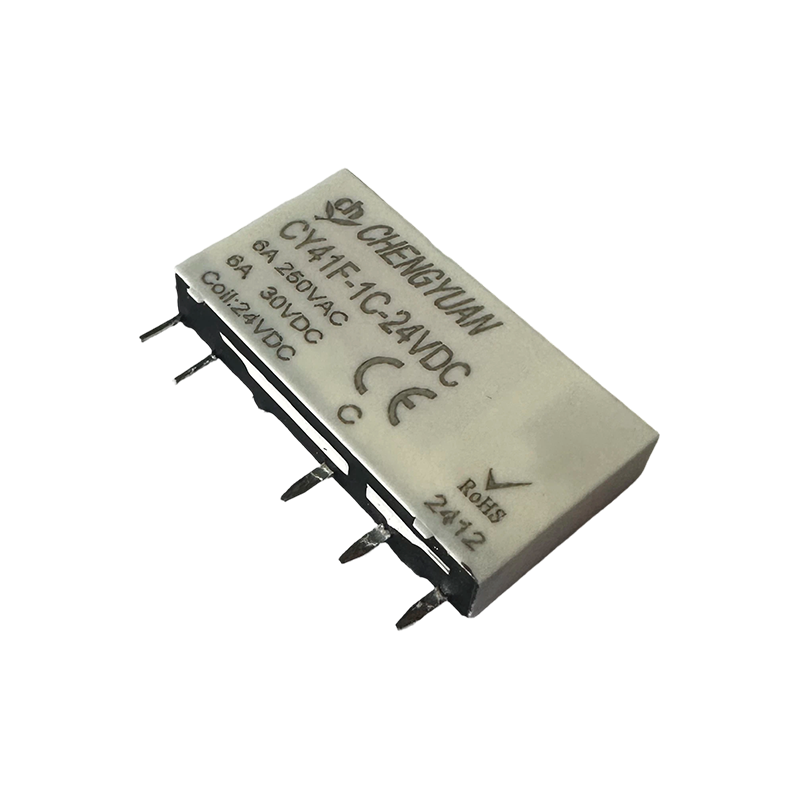

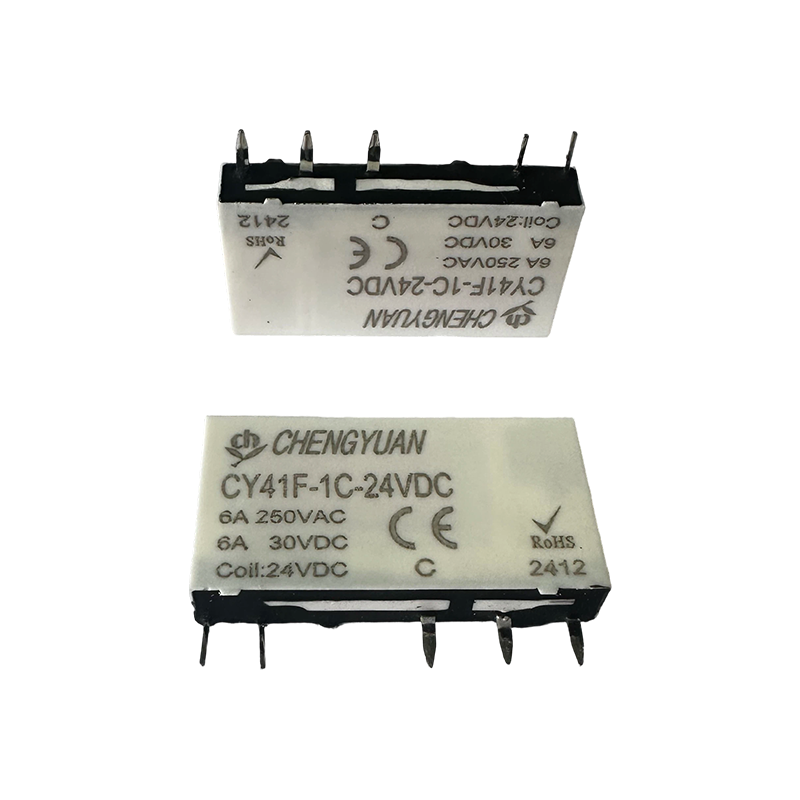

Особенности:
● Ультратонкий (шириной всего 5 мм).
● Коммутационная способность контактов 6А.
● Диэлектрическое напряжение между катушкой и контактами: 4 кВ.
● Устойчивость к перенапряжению между катушкой и контактами: 6 кВ.
● Соответствует требованиям усиленной изоляции VDE0700/0631.
● Высокая чувствительность, энергопотребление около 0,17 Вт.
Применимые сценарии:
● Бытовая техника: контроль мощности небольших мощных приборов, таких как электронагреватели и индукционные плиты.
● Промышленный контроль: оборудование автоматизации, небольшие ПЛК, схемы управления двигателями.
● Интеллектуальное энергетическое оборудование: интеллектуальные распределительные коробки, вспомогательное управление загрузочными штабелями.
● Оборудование безопасности: мониторинг источников питания, коммутация цепей системы контроля доступа
Параметры контакта
| Конфигурация контактов | 1Н, 1З |
| Контактное сопротивление (1) | Позолоченные контакты: ≤ 30 мОм (1 А, 6 В постоянного тока); Непозолоченные контакты: ≤ 100 мОм (1 А, 6 В постоянного тока) |
| Контактный материал | AgSnO₂, AgNi |
| Контактная нагрузка (резистивная) | 6А 250 В переменного тока/30 В постоянного тока |
| Максимальное коммутируемое напряжение | 400 В переменного тока / 300 В постоянного тока |
| Максимальный ток переключения | 6А |
| Максимальная коммутационная мощность | 1500ВА/180Вт |
| Минимальная нагрузка (2) | Непозолоченные: 5 В постоянного тока, 100 мА; Позолоченный: 5 В постоянного тока, 10 мА. |
| Механическая прочность (3) | 1×10⁷ циклов |
| Электрическая долговечность | Тип H: 6 × 10⁴ циклов (AgNi, 6 А, 250 В переменного тока/30 В постоянного тока, резистивная нагрузка, 85 ℃, 1 с при 9 с выкл.) Тип Z: 3 × 10 циклов (НО, AgNi, 6 А 250 В переменного тока/30 В постоянного тока, резистивная нагрузка, 85 ℃, 1 с при 9 с выкл.); 1×10⁴ циклов (НЗ, AgNi, 6 А, 250 В переменного тока/30 В постоянного тока, резистивная нагрузка, 85 ℃, 1 с вкл., 9 с выкл.) |
Примечания:
(1) Все приведенные выше значения являются начальными значениями.
(2) Вышеупомянутая минимальная нагрузка является справочным значением, применимым к окружающей среде с нормальной температурой, влажностью и давлением, когда штыри направлены вверх. Это опорное значение может меняться в зависимости от частоты переключения, условий окружающей среды, ожидаемого срока службы и направления установки. Поэтому перед использованием проведите подтверждающие испытания с реальными нагрузками. Рекомендуется избегать использования при температуре ниже нуля градусов Цельсия.
(3) Испытание без нагрузки, отсутствие механических повреждений после испытания.
Параметры катушки
| Номинальная мощность катушки | 5 В постоянного тока ~ 24 В постоянного тока: примерно 170 мВт. |
| 48 В постоянного тока, 60 В постоянного тока: примерно 210 мВт. |
Примечание:
(1) Для нагрузок, температура которых не указана в таблице, температура окружающей среды равна комнатной температуре.
Параметры производительности
| Параметр | Спецификация |
| Сопротивление изоляции | 1000 МОм (500 В постоянного тока) |
| Диэлектрическое выдерживаемое напряжение | Между катушкой и контактами | 4000 В переменного тока в течение 1 минуты |
| Между открытыми контактами | 1000 В переменного тока в течение 1 минуты |
| Время работы (при номинальном напряжении) | ≤ 8 мс |
| Время отпускания (при номинальном напряжении) | ≤ 4 мс |
| Шок * (1) | Стабильность | 49 м/с² |
| Сила | 980 м/с² |
| Вибрация * (1) | 10 Гц ~ 55 Гц, двойная амплитуда 1 мм |
| Влажность | 5% ~ 85% относительной влажности |
| Температурный диапазон | -40℃ ~ 85℃ |
| Тип терминала | Тип печатной платы |
| Вес | Примерно 5 г |
| Тип упаковки | Тип с пластиковым уплотнением, устойчивый к пайке |
| Номинальное напряжение (В постоянного тока) | Рабочее напряжение (В постоянного тока) (1) | Напряжение отпускания (В постоянного тока) (1) | Максимальное напряжение (В постоянного тока) (2) | Сопротивление катушки |
| 5 | ≤ 3,75 | ≥ 0,25 | 7.5 | 147×(1±10%)Ом |
| 6 | ≤ 4,50 | ≥ 0,30 | 9.0 | 212×(1±10%)Ом |
| 9 | ≤ 6,75 | ≥ 0,45 | 13.5 | 476×(1±10%)Ом |
| 12 | ≤ 9,00 | ≥ 0,60 | 18 | 848×(1±10%)Ом |
| 18 | ≤ 13,5 | ≥ 0,90 | 27 | 1906×(1±15%)Ом |
| 24 | ≤ 18,0 | ≥ 1,20 | 36 | 3390×(1±15%)Ом |
| 48 (3) | ≤ 36,0 | ≥ 2,40 | 72 | 10600×(1±15%)Ом |
| 60 (3) | ≤ 45,0 | ≥ 3,00 | 90 | 16600×(1±15%)Ом |
