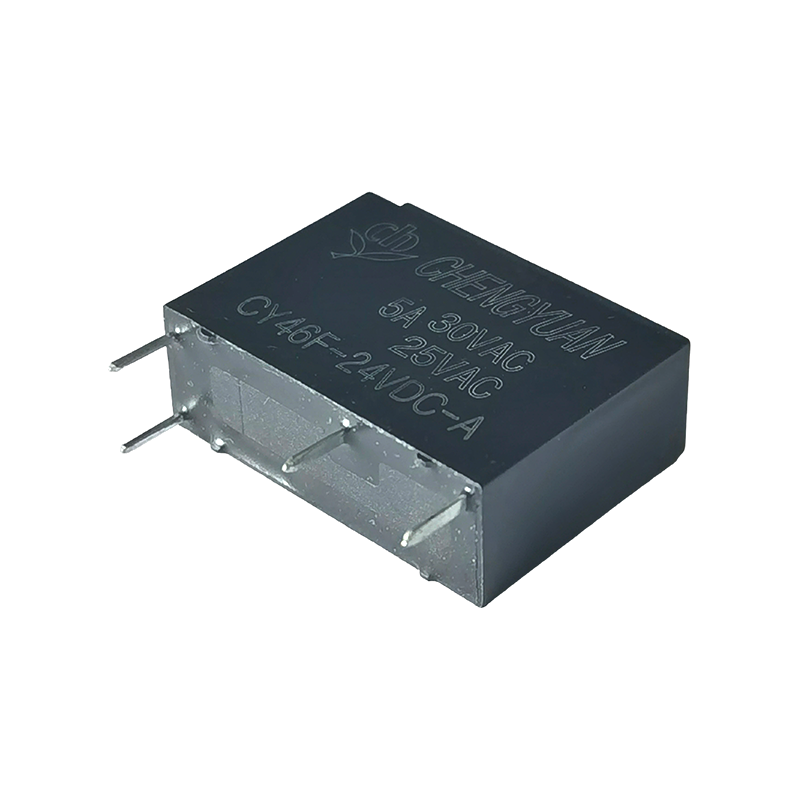

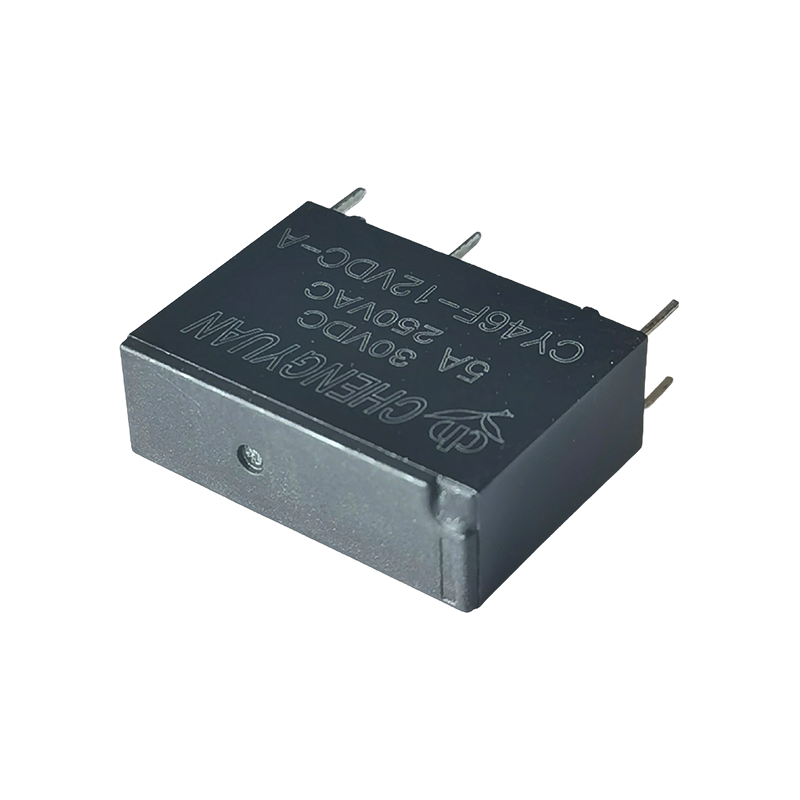

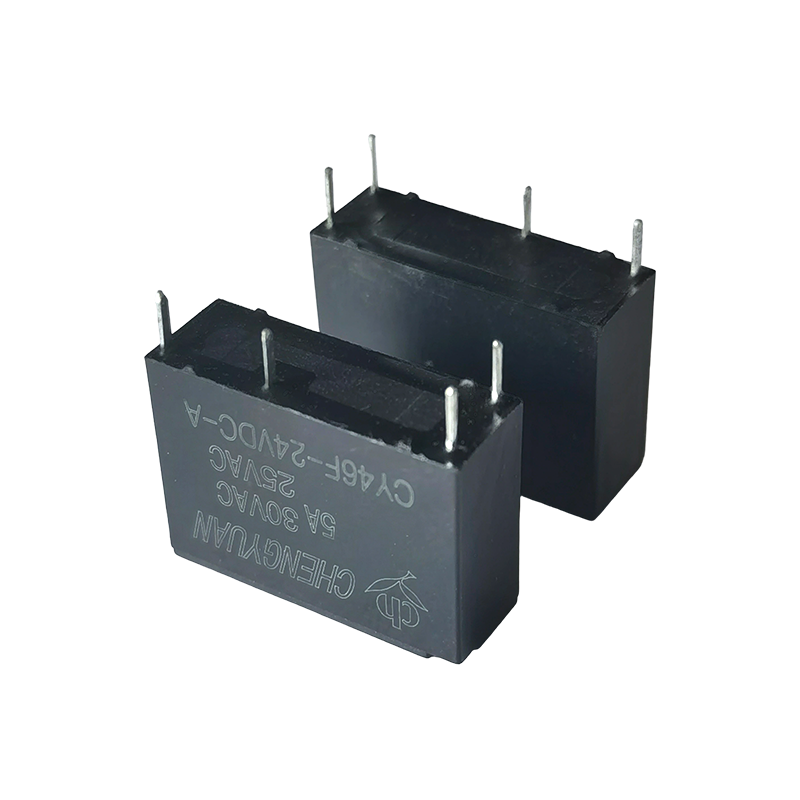

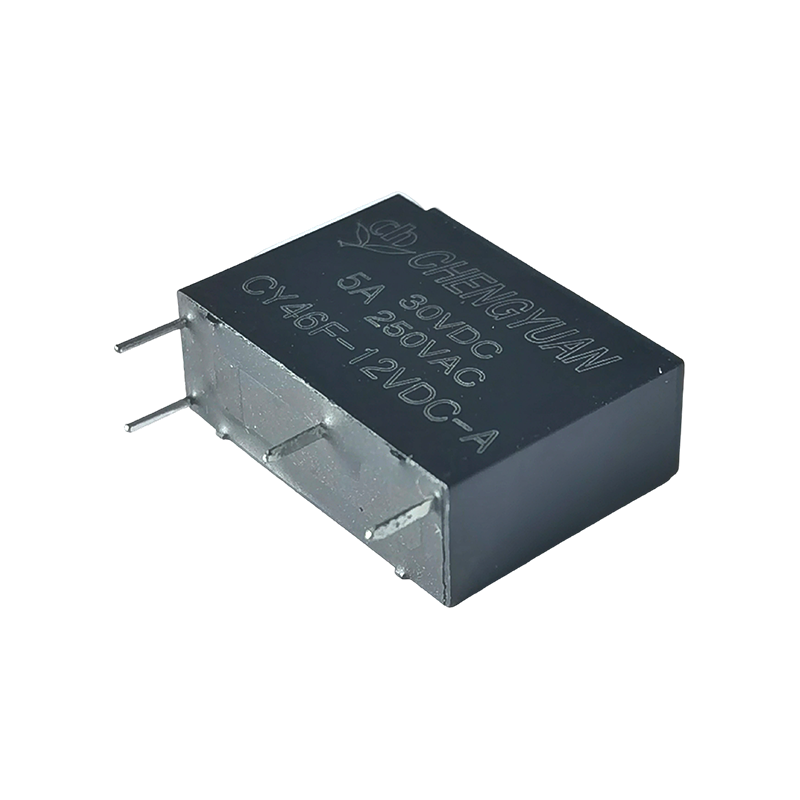

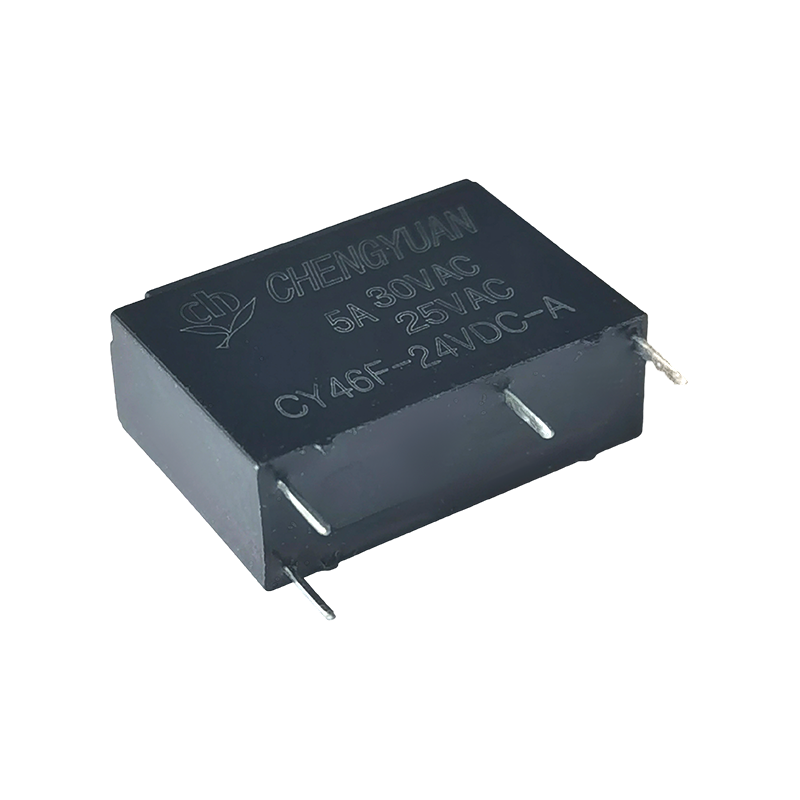

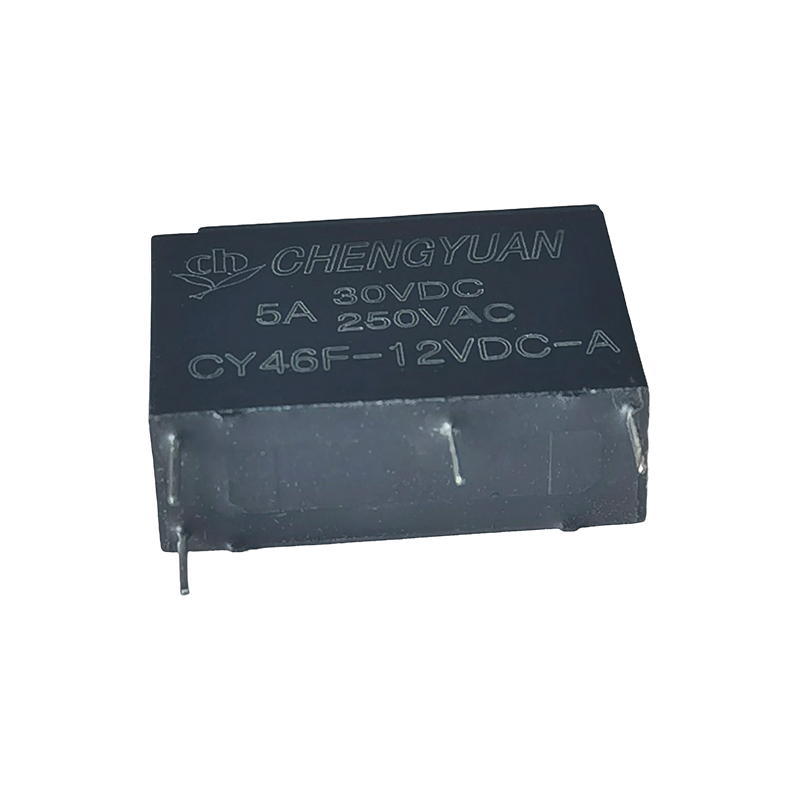

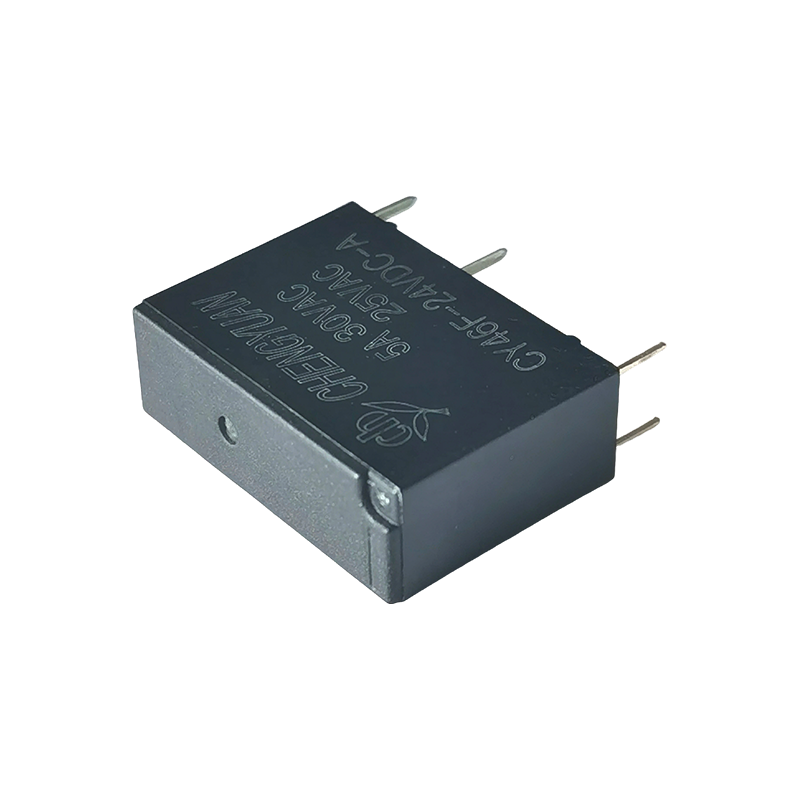

Особенности:
• Компактный размер (20*7,2*16,6 мм), подходит для печатных плат высокой плотности.
• Высокое выдерживаемое напряжение: 4000 В (между катушкой и контактами).
• Коммутационная способность контактов 5А
Типичные применения:
1. Малая бытовая техника: управление включением/выключением небольшой бытовой техники, такой как мини-рисоварки, небольшие увлажнители воздуха, портативные электрические чайники и небольшие бытовые вентиляторы, что соответствует требованиям к миниатюризации этих продуктов;
2. Бытовые электронные устройства: блоки питания, небольшие адаптеры, модули управления зарядкой цифровых продуктов и коммутация цепей в небольших аудио- и видеоплеерах, позволяющие использовать их сверхмалые размеры для плотной компоновки печатных плат;
3. Промышленное вспомогательное управление: переключение сигналов небольших датчиков, миниатюрные модули расширения ПЛК и вспомогательные цепи управления для оборудования автоматизации (например, управление световыми индикаторами, небольшие драйверы электромагнитных клапанов), совместимые с обычными промышленными управляющими напряжениями 5–24 В постоянного тока;
4. Терминалы умного дома: управление питанием для интеллектуальных сенсорных узлов, небольших интеллектуальных переключателей и модулей приема беспроводного дистанционного управления, отвечающее требованиям к малому энергопотреблению и миниатюризации устройств умного дома;
5. Охранное и медицинское вспомогательное оборудование: цепи запуска сигналов для небольших датчиков безопасности (таких как датчики дверей и окон, детекторы дыма) и внутренняя коммутация цепей для портативного медицинского вспомогательного оборудования (например, небольших пульсоксиметров), обеспечивающих стабильную работу;
6. Вспомогательная автомобильная электроника: цепи управления небольшими электроприборами в салоне автомобиля (например, автомобильные вентиляторы, окружающее освещение), совместимые с общими спецификациями напряжения 12 В постоянного тока в транспортных средствах.
Контактные данные
| Тип | CY46F |
| Контактный материал | Серебряный сплав |
| Контактное сопротивление | 100 мОм Макс. (при 1 А, 16 В постоянного тока) |
| Номинальная нагрузка (резистивная нагрузка) | 5А250В переменного тока |
| Макс. ток переключения | 5А |
| Макс. коммутируемое напряжение | 250 В переменного тока |
| Макс. коммутационная мощность | 1250ВА |
| Мин. коммутационная нагрузка | 6В 1А |
| Характеристики |
| Время работы (при номинальном напряжении катушки) | 20 мс Макс. (без диода) |
| Время выпуска | 10 мс Макс. (без диода) |
| Сопротивление изоляции | Мин. 1000 МОм (при 500 В постоянного тока) |
| Диэлектрическая прочность | Между открытыми контактами: 750 В переменного тока, 50/60 Гц в течение 1 минуты. |
| Между катушкой и контактом: 4000 В переменного тока, 50/60 Гц в течение 1 минуты. |
| Устойчивость к вибрации | Разрушительный | 10–55 Гц, при двойной амплитуде 1,5 мм |
| Функциональный | 10–55 Гц, при двойной амплитуде 1,5 мм |
| Ударостойкость | Функциональный | 10 Г мин. |
| Разрушительный | 10 Г мин. |
| Выносливость | Механическая долговечность (10800 операций в час) | 10 000 000 операций (при комнатной температуре) |
| Электрическая долговечность (360 операций в час) | 100 000 операций (при комнатной температуре) |
| Температура окружающей среды | -40℃~ 85℃(без конденсации) |
| Вес | Прибл. 3,9 г |
| Номинальный напряжение (В постоянного тока) | Номинальный действующий текущий ±10% (мА) | Сопротивление катушки ±10% (Ом) | Номинальный operating власть | Рабочее напряжение (Макс.) | Напряжение отпускания (Мин.) | Макс. допустимое напряжение |
| 5 | 40 | 125 | Около 0,20 Вт | 75% от номинала напряжение | 5% от номинала напряжение | 130 % номинального напряжения |
| 6 | 33.33 | 180 |
| 9 | 22.22 | 720 |
| 12 | 16.67 | 405 |
| 18 | 11.11 | 1620 |
| 24 | 8.33 | 2880 |
| 5 | 72 | 69 | Около 0,36 Вт |
| 6 | 60 | 100 |
| 9 | 40 | 225 |
| 12 | 30 | 400 |
| 18 | 20 | 900 |
| 24 | 15 | 1600 |
Данные, показанные выше, являются начальными значениями. Не подавайте максимально допустимое напряжение на катушку более чем на 10 минут, чтобы избежать перегрева катушки.

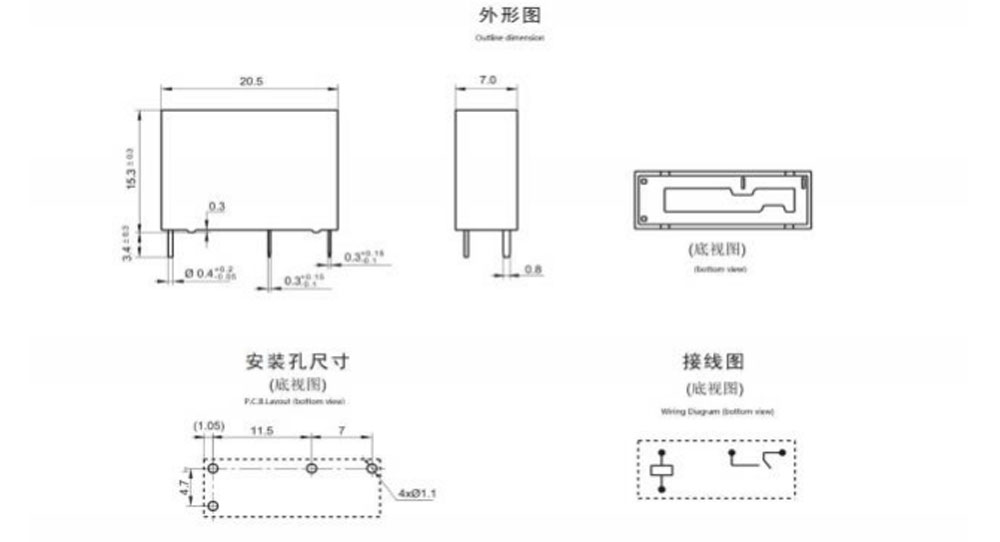

Габаритные размеры, схема подключения, расположение печатной платы (единица измерения: мм)

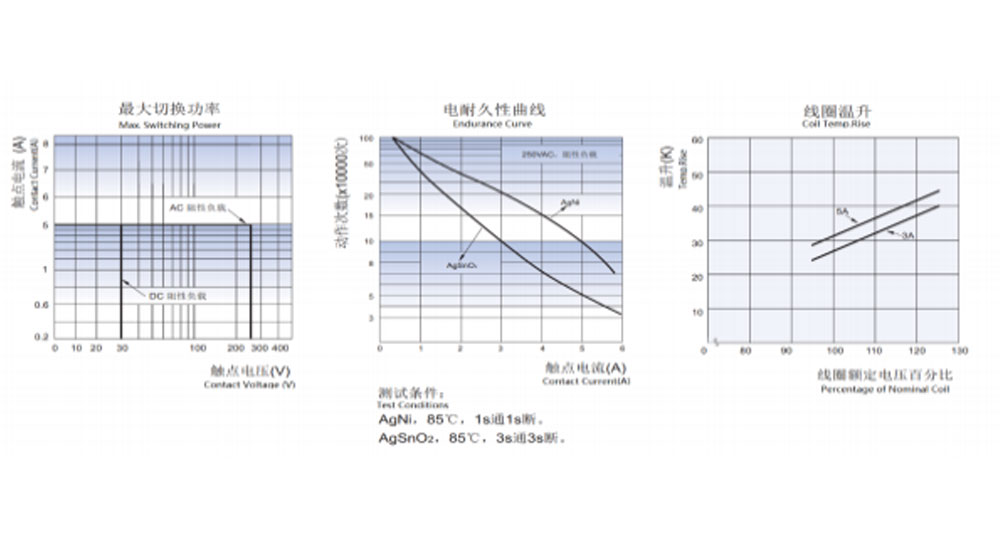

Характеристические кривые
Информация для заказа
CY46F - 1 - A - 12 В постоянного тока - D T XX
1 2 3 4 5 6 7
1: Тип: CYF3
2: Количество полюсов: 1-1 полюс
3: Схема контактов: C От C ; H От А ; Б От Б
4: Номинальное напряжение: 5,6,9,12,18,24 В постоянного тока.
5: Мощность катушки: D-0,36 Вт L-0,2 Вт
6: Защитная конструкция: защищена S-флюсом,
SH-герметичный тип, можно мыть
7: Специальный параметр: нулевой стандартный тип
Буква или цифра – особые требования.
Магнитозащищенные реле нельзя использовать в среде с такими загрязнителями, как H2S, SO2, NO2, пыль и т. д.
Очистка водой или обработка поверхности не рекомендуется после установки флюсового реле на печатной плате.
Специальный суффикс будет доступен после его оценки со стороны CHENGYUAN.
Отказ от ответственности: Спецификация предназначена только для справки. Технические характеристики могут быть изменены без предварительного уведомления.
Мы не смогли оценить всю производительность и все параметры для каждого возможного применения. Таким образом, пользователи должны быть в правильном положении для выбора.
Подходящий продукт для собственного применения. Для герметичных реле после установки и очистки перед использованием откройте вентиляционное отверстие в корпусе. Если есть какие-либо вопросы, пожалуйста, свяжитесь с Chengyuan для получения технических услуг. Однако ответственность за определение того, какой продукт следует использовать, лежит на пользователе.
