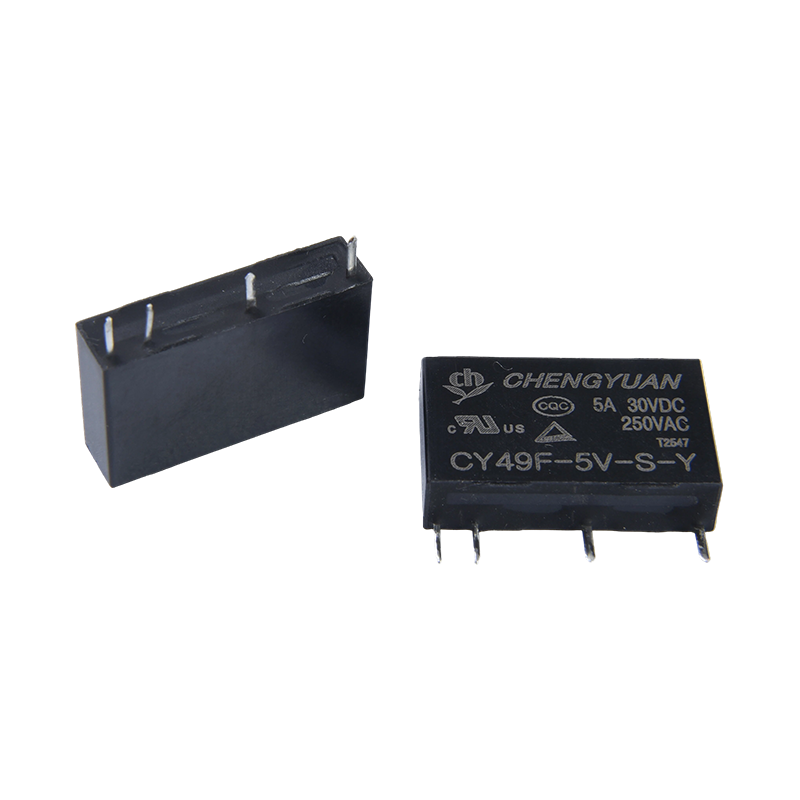

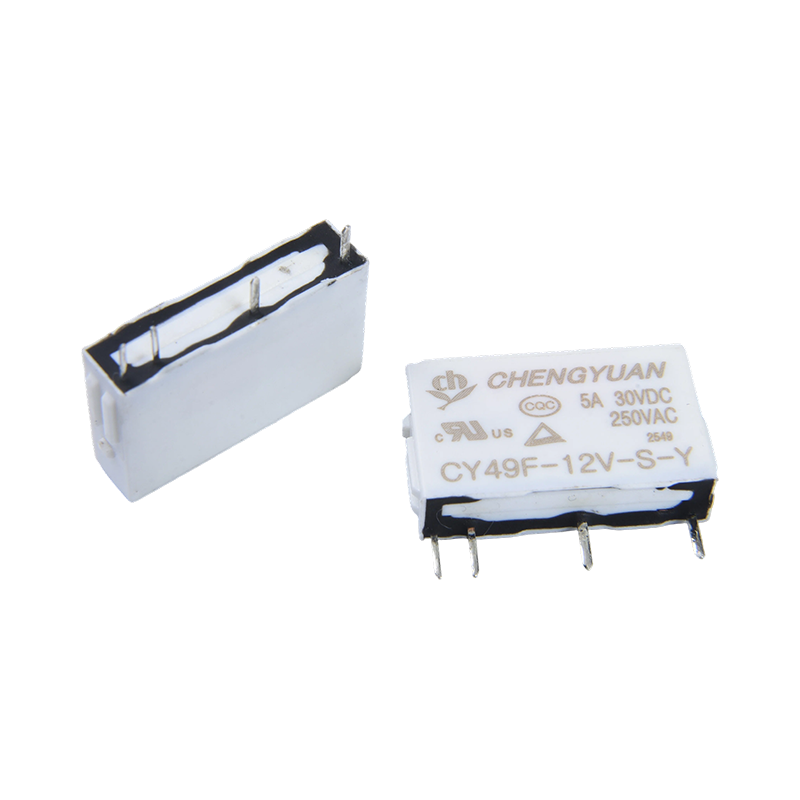

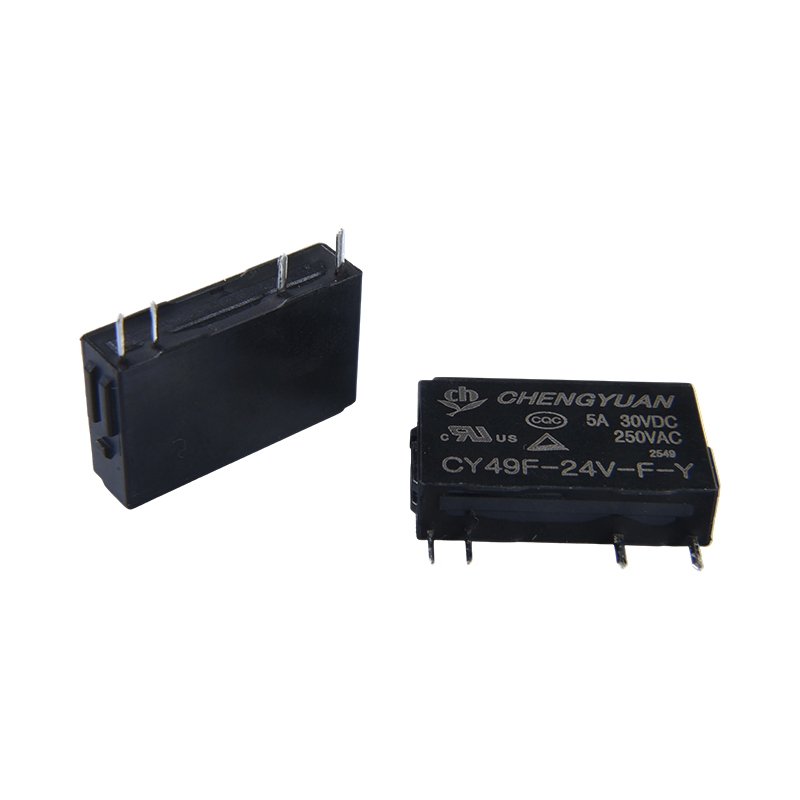

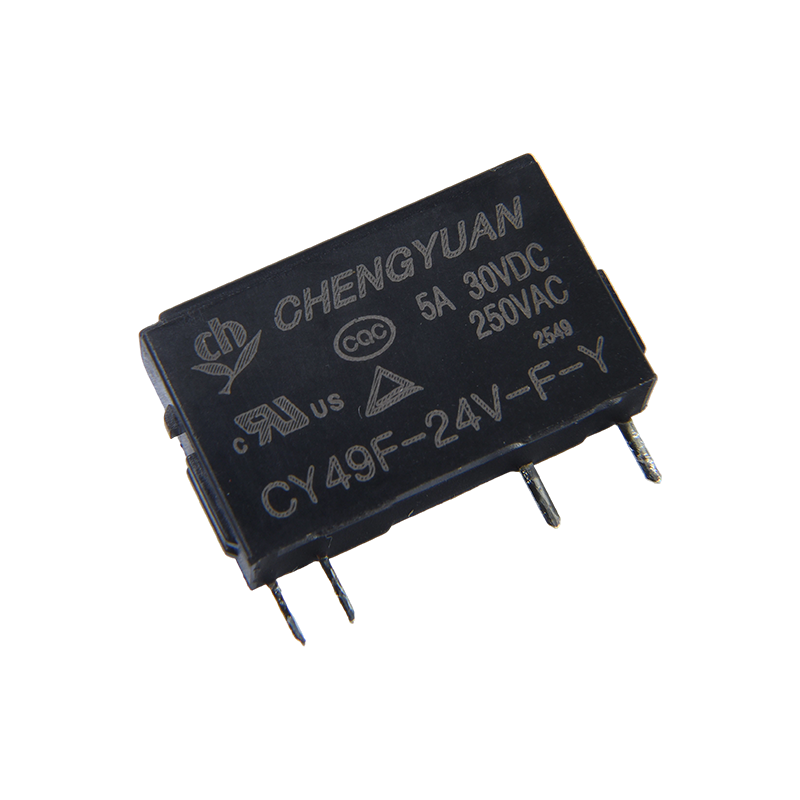

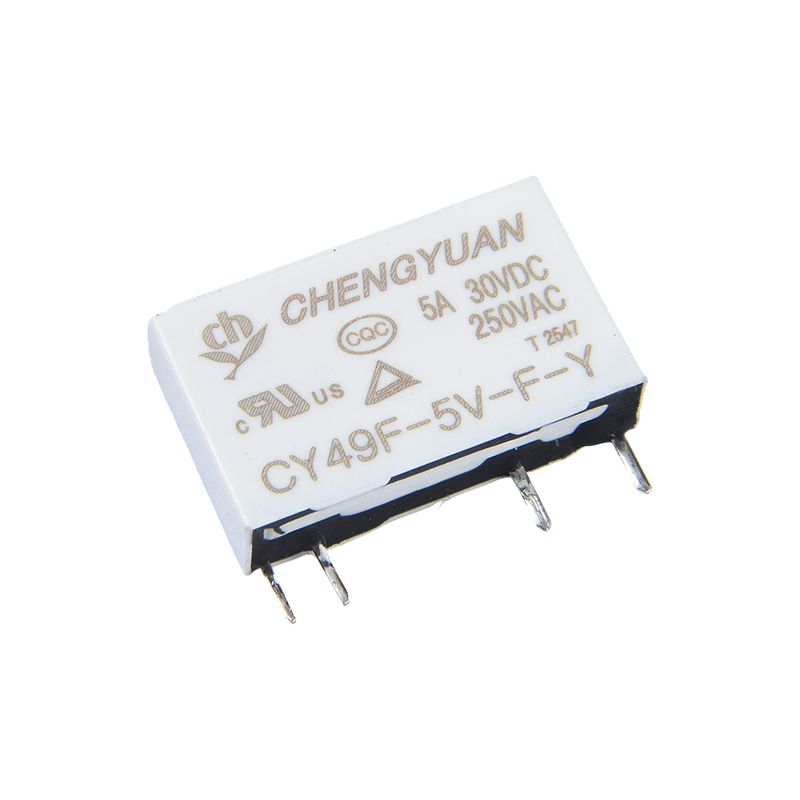

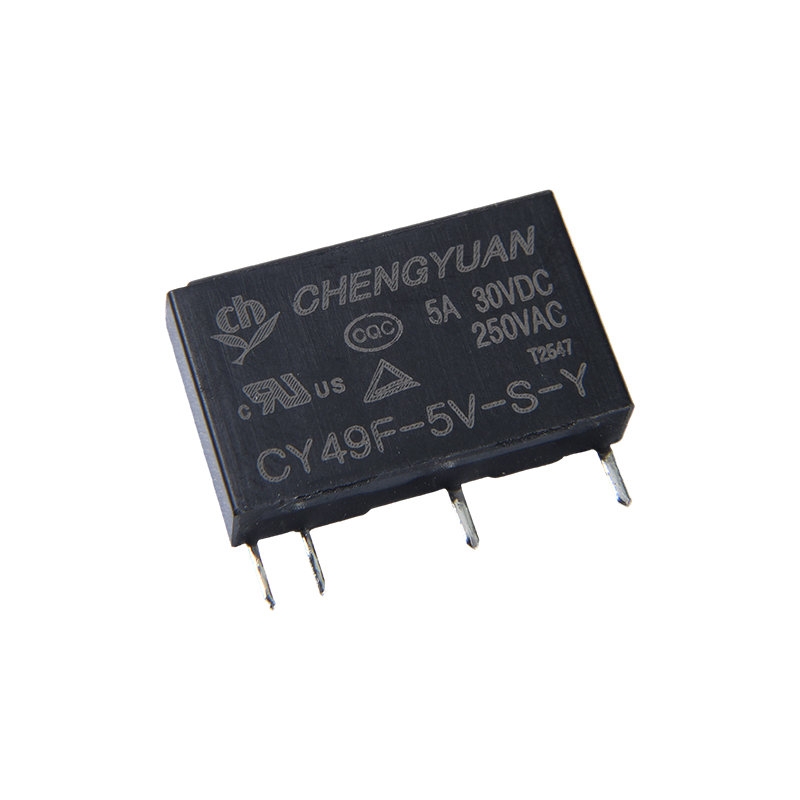

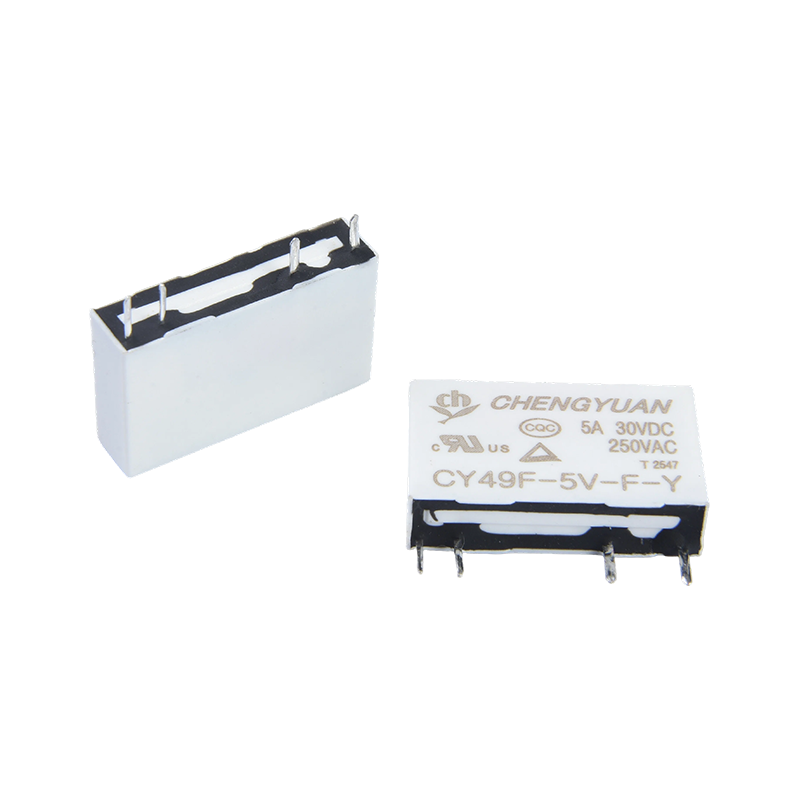

Особенности:
• Нагрузочная способность: переключение контактов 5А.
• Сверхтонкий, сверхмаленький, подходит для монтажа с высокой плотностью размещения (ширина 5 мм, высота 12,5 мм).
• Выдерживает напряжение до 3000 В.
• Высокая чувствительность, энергопотребление всего 0,12 Вт
Типичные применения:
Цепи промышленной автоматизации и управления: обычно встречаются в коммуникационном оборудовании, сетевом оборудовании, измерительных приборах и системах управления лифтами, выполняя функции переключения цепей, защиты безопасности или защиты от перегрузки по току.
Автомобильная электроника и новые области энергетики: применяется в автомобильном оборудовании, новых системах управления энергопотреблением и т. д., отвечает требованиям надежного переключения в автомобильной среде.
Медицинская электроника и аэрокосмическая промышленность: в медицинском оборудовании, мониторинге безопасности и аэрокосмических приложениях, где требуется высокая стабильность, он обеспечивает изоляцию и защиту цепей.
Контактные данные
| Тип | CY49F |
| Контактный материал | Серебряный сплав |
| Контактное сопротивление | 100 мОм Макс. (при 1 А, 16 В постоянного тока) |
| Номинальная нагрузка (резистивная нагрузка) | 5А250 В переменного тока/30 В постоянного тока |
| Макс. ток переключения | 5А |
| Макс. коммутируемое напряжение | 270 В переменного тока |
| Макс. коммутационная мощность | 1250 ВА/150 Вт |
| Мин. коммутационная нагрузка | 6В 1А |
| Характеристики |
| Время работы (при номинальном напряжении катушки) | ≤ 10 мс Макс. |
| Время выпуска | ≤ 5 мс Макс. |
| Сопротивление изоляции | Мин. 1000 МОм (при 500 В постоянного тока) |
| Диэлектрическая прочность | Между открытыми контактами: 1000 В переменного тока, 50/60 Гц в течение 1 минуты. |
| Между катушкой и контактом: 3000 В переменного тока, 50/60 Гц в течение 1 минуты. |
| Устойчивость к вибрации | Разрушительный | 10–55 Гц, при двойной амплитуде 1,5 мм |
| Функциональный | 10–55 Гц, при двойной амплитуде 1,5 мм |
| Ударостойкость | Функциональный | 10 Г мин. |
| Разрушительный | 10 Г мин. |
| Выносливость | Механическая долговечность (10800 операций в час) | 10000000 операций (при комнатной температуре) |
| Электрическая долговечность (360 операций в час) | 100000 операций (при комнатной температуре) |
| Температура окружающей среды | -40℃~ 85℃(без конденсации) |
| Вес | Прибл. 3г |
| Данные катушки (при 20 ℃) |
| Номинальный напряжение (В постоянного тока) | Номинальный действующий текущий ±10% (мА) | Сопротивление катушки ±10% (Ом) | Номинальный operating власть | Рабочее напряжение (Макс.) | Напряжение отпускания (Мин.) | Макс. допустимое напряжение |
| 5 | 24 | 208 | Около 0,12 Вт | 75% от номинала напряжение | 5% от номинала напряжение | 130 % номинального напряжения |
| 6 | 20 | 300 |
| 9 | 13.3 | 675 |
| 12 | 10 | 1200 |
| 18 | 6.6 | 2700 |
| 24 | 7.5 | 3200 | Около 0,18 Вт |
Данные, показанные выше, являются начальными значениями. Не подавайте максимально допустимое напряжение на катушку более чем на 10 минут, чтобы избежать перегрева катушки.

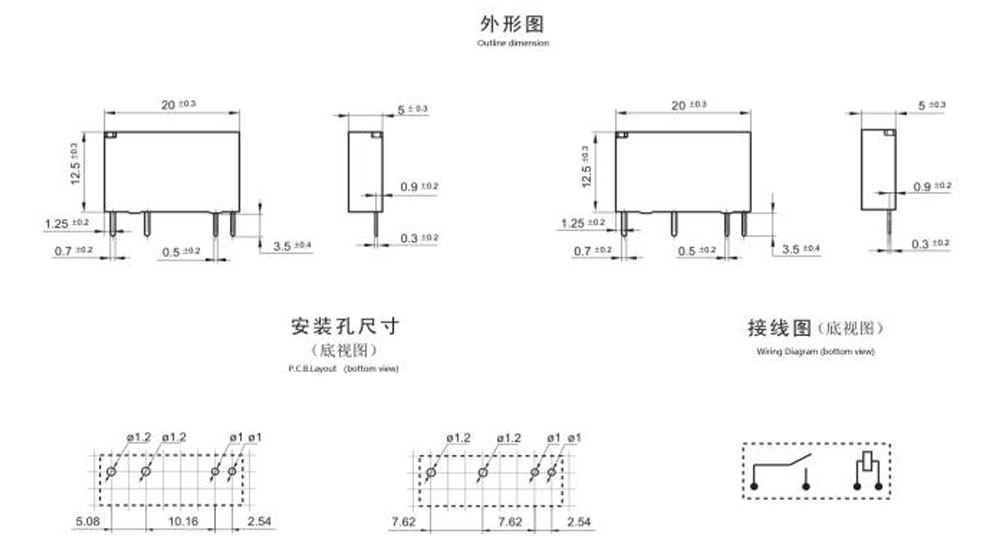

Габаритные размеры, схема подключения, расположение печатной платы (единица измерения: мм)

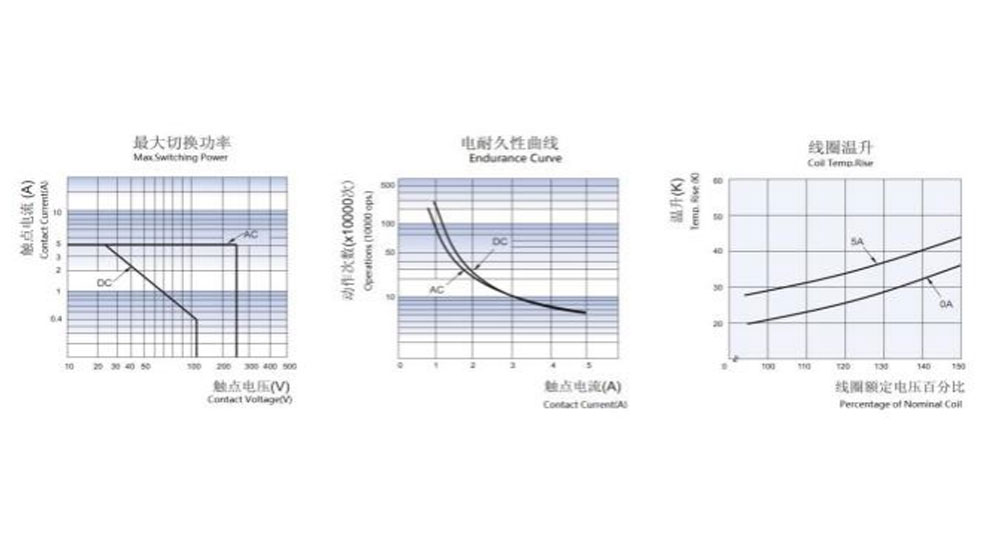

Характеристические кривые
Информация для заказа
CY49F - 12 В постоянного тока - S Y B B S- XX
1 2 3 4 5 6 7 8
1: Тип: CY49F
2: Номинальное напряжение: 5,6,9,12,18,24 В постоянного тока.
3: Расстояние между контактными контактами: F: 5,08 мм S: 7,62 мм
4: Тип контакта: Y: одиночный контакт, E: раздвоенный контакт.
5: Категория корпуса: B обозначает пряжку ремня. Нет: Не имею
6: Цвет корпуса: H-черный; B-Белый
7: Защитная конструкция: защищена S-флюсом,
SH-герметичный тип, можно мыть
8: Специальный параметр: Ноль-стандартный тип.
Буква или цифра – особые требования.
Магнитозащищенные реле нельзя использовать в среде с такими загрязнителями, как H2S, SO2, NO2, пыль и т. д.
Очистка водой или обработка поверхности не рекомендуется после того, как флюсозащищенные реле собраны на печатной плате.
Отказ от ответственности: спецификация предназначена только для справки. Технические характеристики могут быть изменены без предварительного уведомления.
Мы не смогли оценить всю производительность и все параметры для каждого возможного применения. Таким образом, пользователи должны быть в правильном положении для выбора
Подходящий продукт для собственного применения. Для герметичных реле после установки и очистки перед использованием откройте вентиляционное отверстие в корпусе. Если у вас возникнут какие-либо вопросы, свяжитесь с Chengyuan для получения технических услуг. Тем не менее, пользователь несет ответственность за определение того, какой продукт следует использовать.
