Product Features:
Высокая коммутационная способность контактов: в дополнение к стандартной нагрузке 20 А контакты поддерживают коммутацию до 35 А, способную выдерживать мгновенные скачки тока во время запуска автомобиля или от мощных аксессуаров.
Сверхнизкое энергопотребление: потребляемая мощность катушки составляет всего 0,6 Вт/0,8 Вт, что помогает снизить нагрузку на аккумулятор автомобиля и соответствует тенденции автомобильной промышленности к низкому энергопотреблению.
Превосходная механическая прочность: отличается высокой устойчивостью к ударам и вибрации, обеспечивая стабильные электрические соединения даже в условиях неровной дороги и вибрации двигателя.
Широкий диапазон напряжения катушки: доступны в различных характеристиках от 3 до 48 В постоянного тока, что позволяет адаптироваться к различным типам напряжений автомобильных цепей.
Компактный дизайн: оптимизированная конструкция и небольшой размер облегчают плотную установку в ограниченных автомобильных электрошкафах управления.

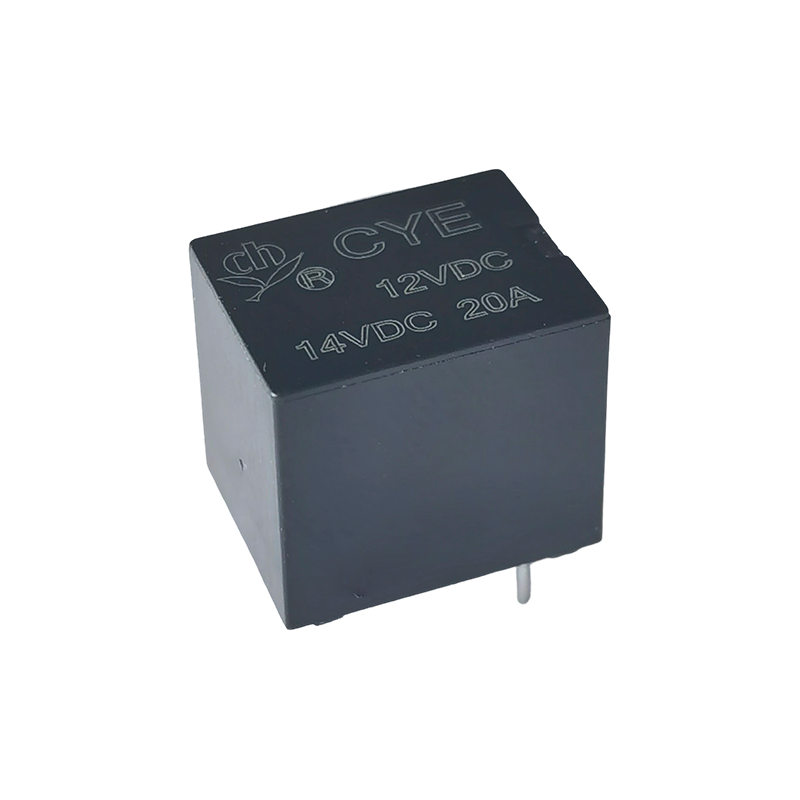

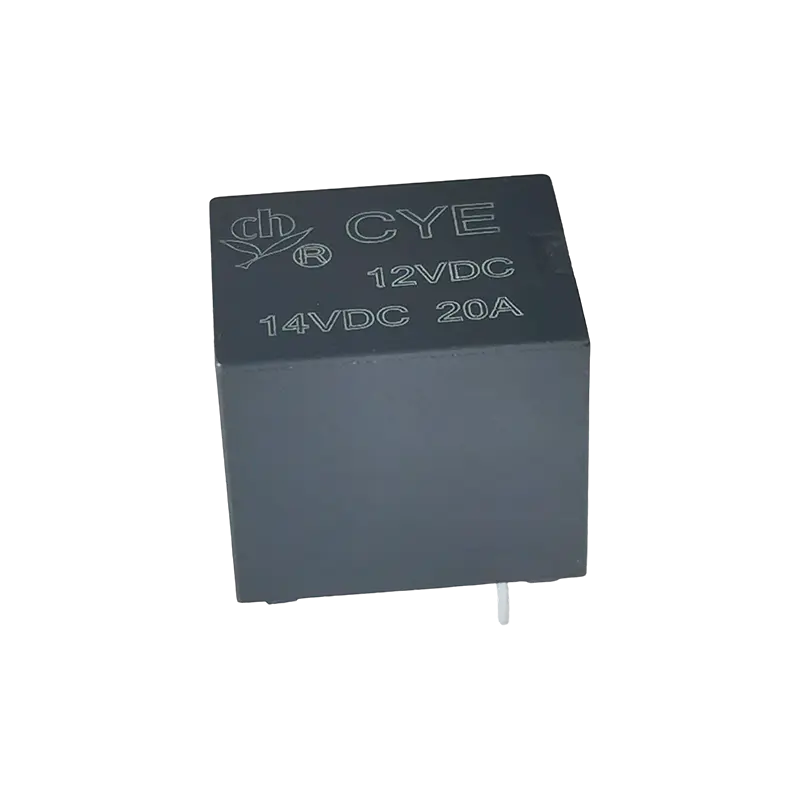

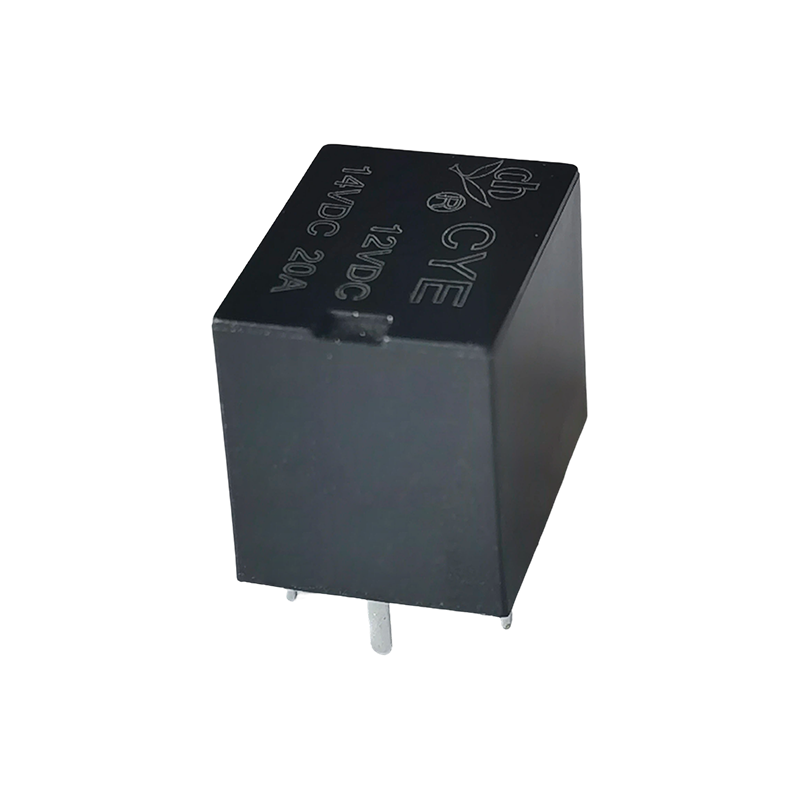

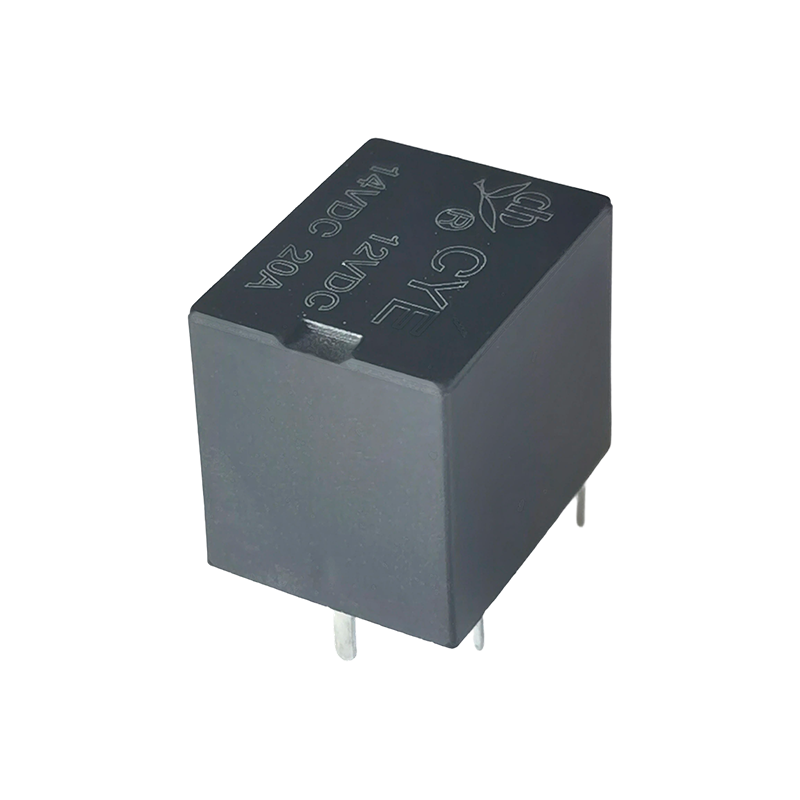

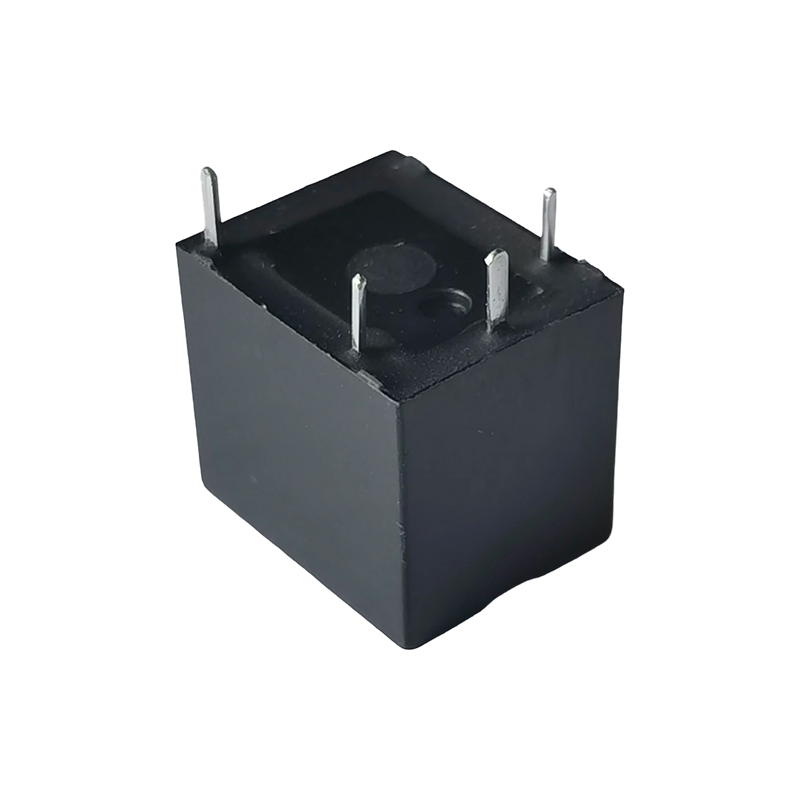

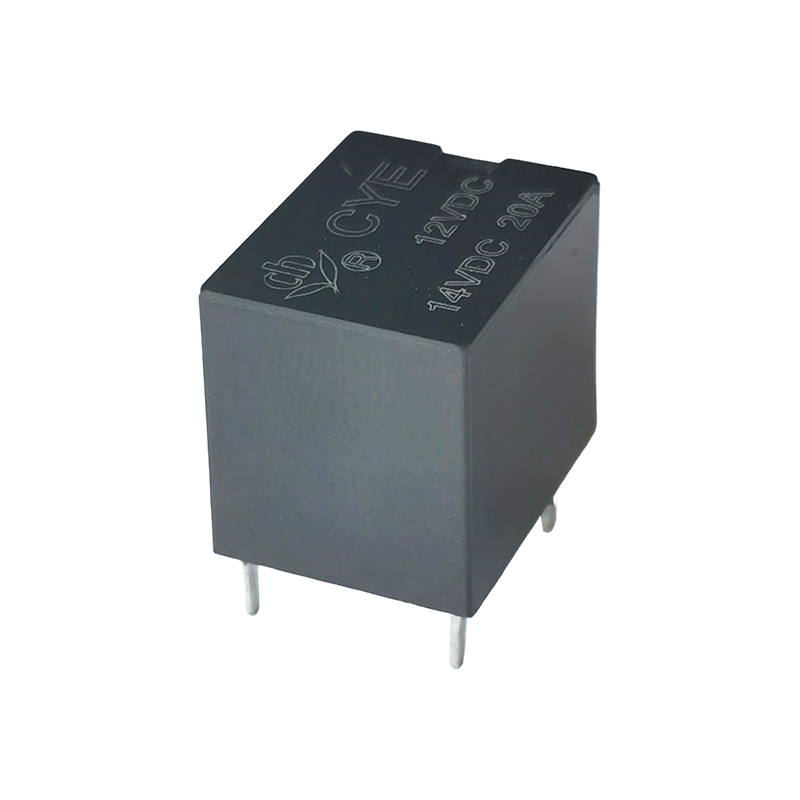

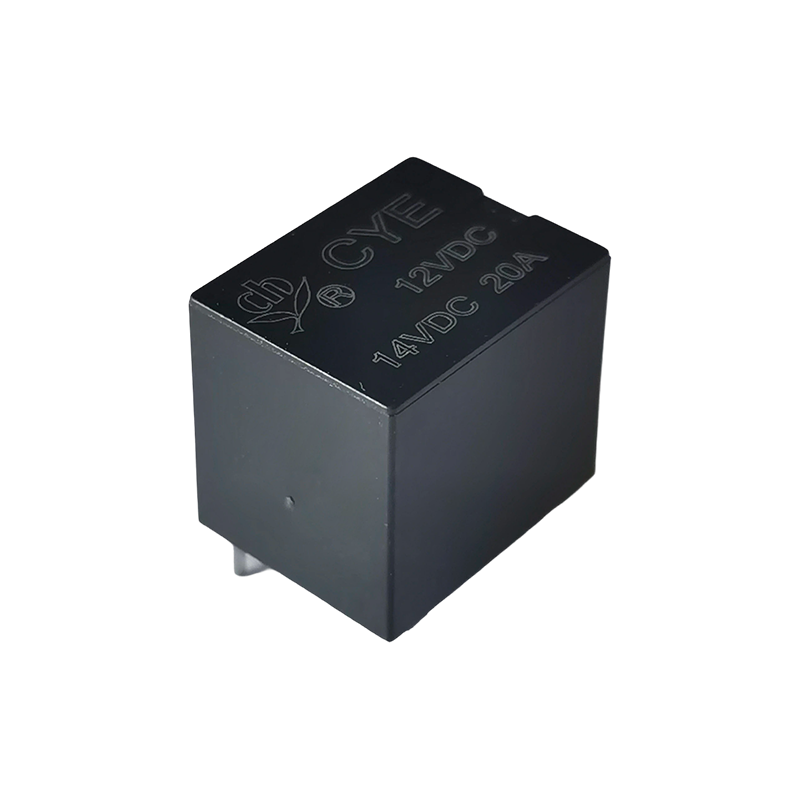

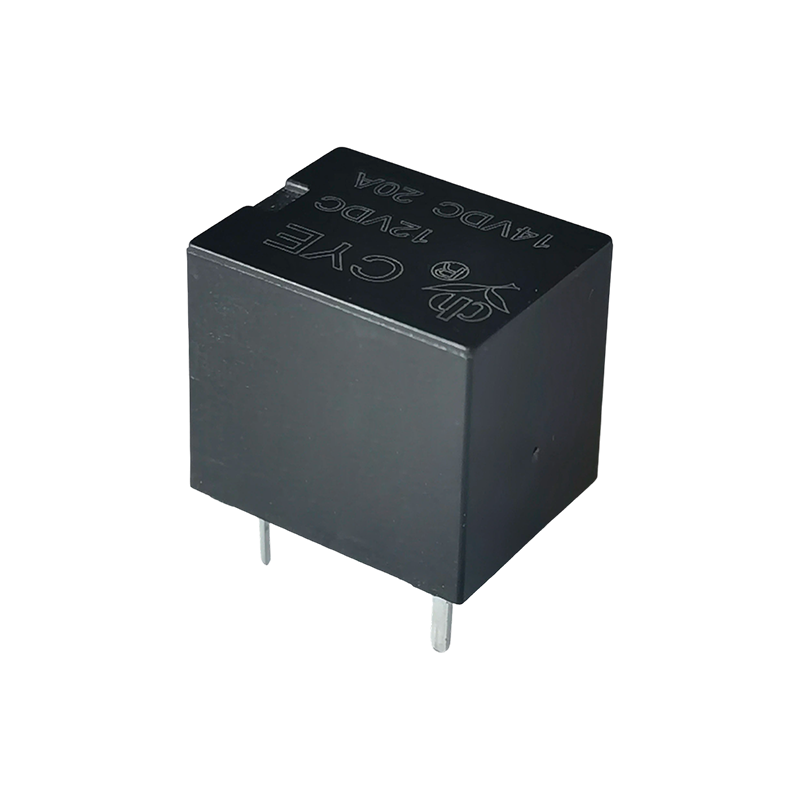

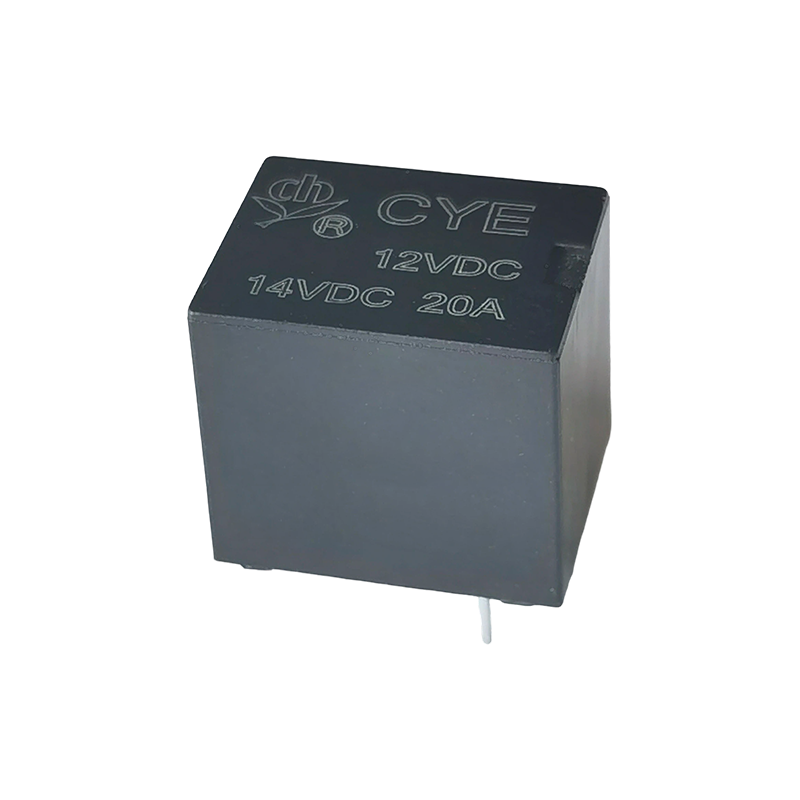

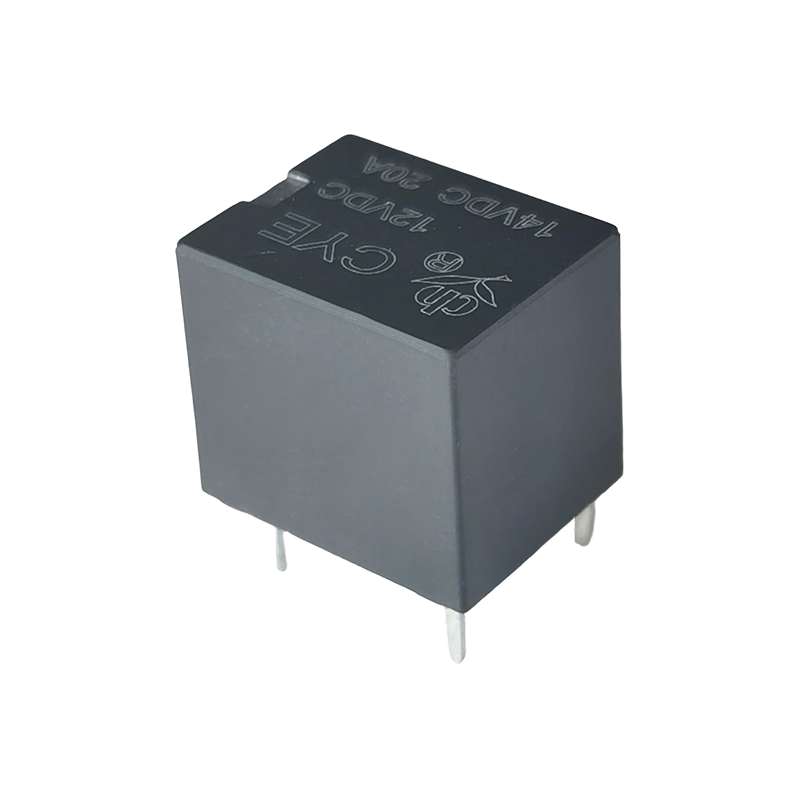

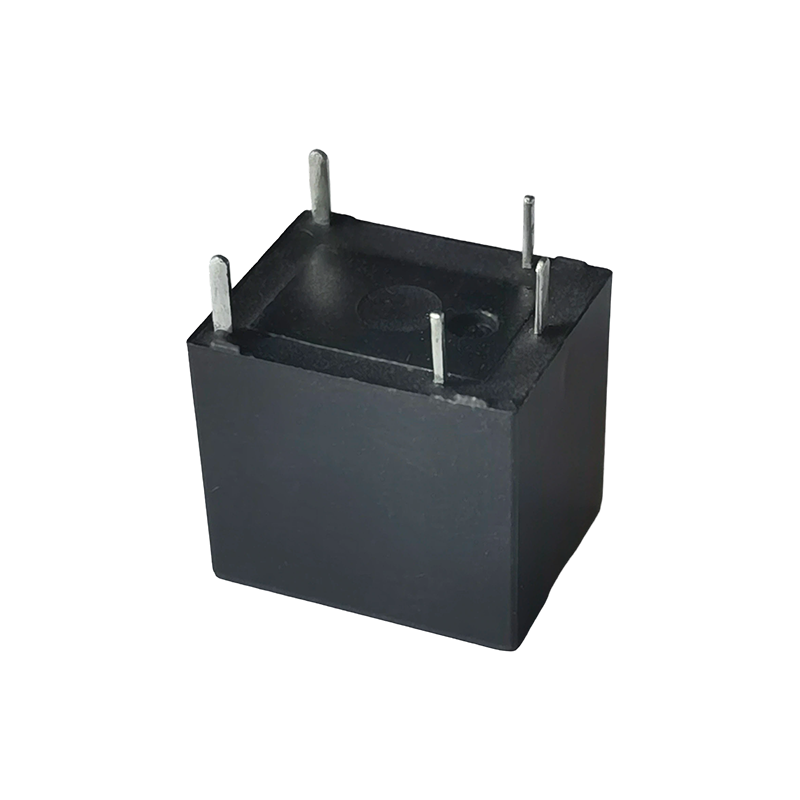

Реле CYE (T78) представляет собой сверхминиатюрное электромагнитное реле высокой мощности с широким спектром применения.
Его основные области применения включают в себя:
Автомобильный сектор: обычно используется для управления двигателем автомобильных дверных замков, автомобильных противоугонных систем сигнализации, а также для переключения сигналов и управления нагрузкой в автомобильном электронном оборудовании.
Бытовая техника и офисное оборудование: подходит для управления питанием или передачи сигналов в бытовой технике (например, кондиционерах, стиральных машинах) и оборудовании для автоматизации офиса.
Системы безопасности и сигнализации: Являясь основным компонентом автоматической противоугонной сигнализации, он управляет переключением цепей.
Промышленный контроль и автоматизация: используется в системах промышленной автоматизации, приборах и устройствах связи для управления мощными нагрузками с помощью сигналов низкого напряжения.
Бытовая электроника и новые технологии: расширенные возможности применения в умных домах, устройствах Интернета вещей, новом энергетическом оборудовании и медицинской электронике.
Контактные данные
| Тип | CYE |
| Контактный материал | Серебряный сплав |
| Контактное сопротивление | Макс. 100 мОм (при 1 А, 6 В постоянного тока) |
| Номинальная нагрузка (резистивная нагрузка) | 20 А 14 В постоянного тока |
| Макс. ток переключения | 35А |
| Макс. коммутируемое напряжение | 30 В постоянного тока |
| Характеристики |
| Время работы (при номинальном напряжении катушки) | 10 мс Макс. (без диода) |
| Время выпуска | 5 мс Макс. (без диода) |
| Сопротивление изоляции | Мин. 100 МОм (при 500 В постоянного тока) |
| Диэлектрическая прочность | Между открытыми контактами: 500 В переменного тока, 50/60 Гц в течение 1 минуты. |
| Между катушкой и контактом: 500 В переменного тока, 50/60 Гц в течение 1 минуты. |
| Устойчивость к вибрации | Функциональный | 10-500Гц,НО-10Г |
| 10-500 Гц, NC-5G |
| Ударостойкость | Функциональный | 20 г для НЕТ/11 мс. 5g для NC/11 мс. |
| Разрушительный | 100 г мин. |
| Выносливость | Механическая износостойкость (10800 операций в час) | 10000000次 10000000 операций.(при комнатной температуре) |
| Электрическая долговечность (360 операций в час) | 100000 операций.(при комнатной температуре) |
| Температура окружающей среды | -40℃~ 125℃(без конденсации) |
| Вес | Прибл.6г |
| Номинальный напряжение (В постоянного тока) | Номинальный действующий текущий ±10% (мА) | Сопротивление катушки ±10%(Ом) | Номинальный operating власть | Рабочее напряжение (Макс.) | Напряжение отпускания (Мин.) | Макс. допустимое напряжение |
| 6 | 100 | 60 | Около 0,6 Вт | 60 % от номинала напряжение | 10% от номинала напряжение | 130 % номинального напряжения |
| 9 | 66.67 | 135 |
| 12 | 50 | 240 |
| 24 | 25 | 960 |
| 6 | 130 | 45 | Около 0,8 Вт | 57,5% от номинала напряжение |
| 9 | 90 | 102 |
| 12 | 70 | 180 |
| 24 | 30 | 720 |
Данные, показанные выше, являются начальными значениями. Не подавайте максимально допустимое напряжение на катушку более чем на 10 минут, чтобы избежать перегрева катушки.

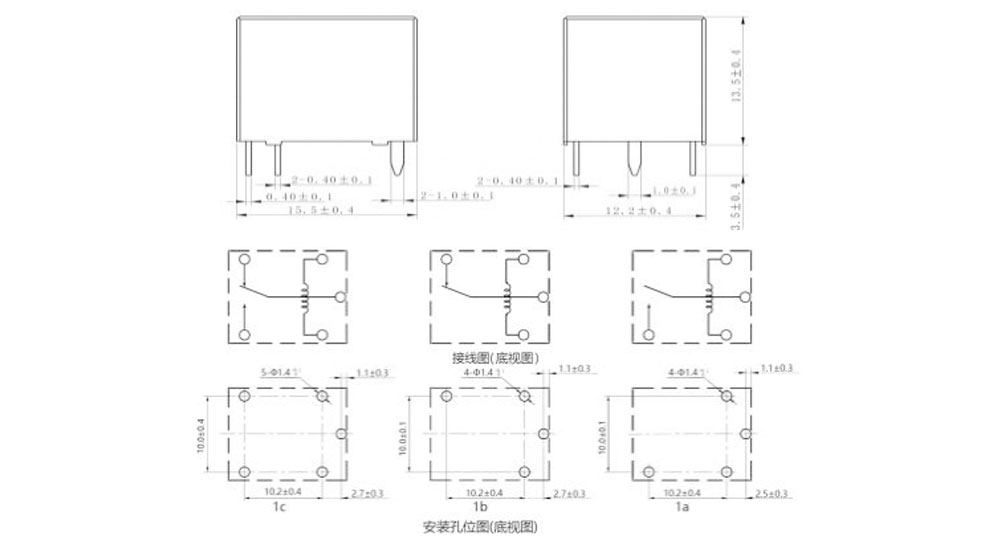

Габаритные размеры, схема подключения, расположение печатной платы (единица измерения: мм)

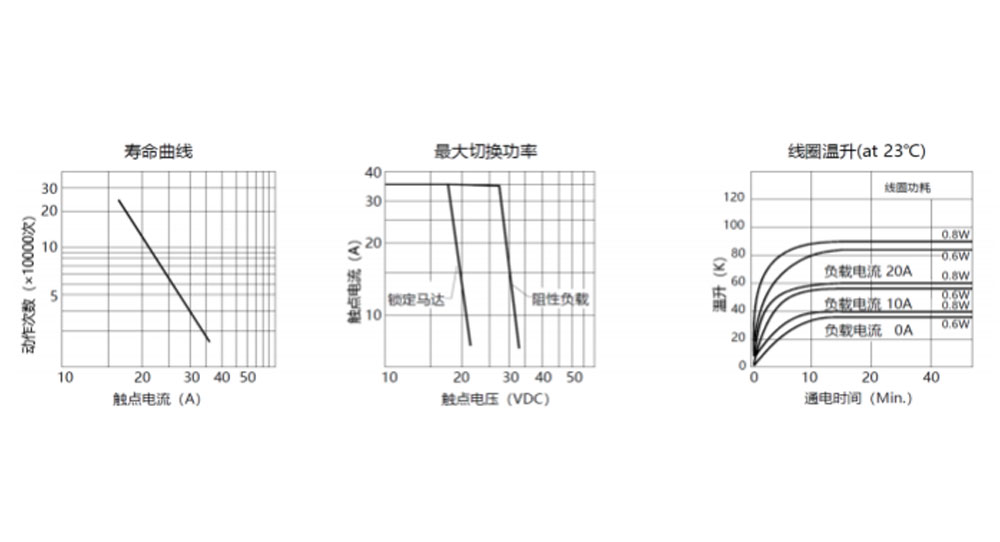

Характеристические кривые
Информация для заказа
CYE - 1 - C - 12 В постоянного тока - B - D - T - XX
1 2 3 4 5 6 7 8
1: Тип: CYE
2: Количество полюсов: 1-1 полюс.
3: Схема контактов: A-форма A ; Б-Форма Б; C-форма C
4: Номинальное напряжение: 6,9,12,24 В постоянного тока
5: Цвет корпуса: B-черный
6: Мощность катушки: D-0,8 Вт L-0,6 Вт
7: Защитная конструкция: защищена S-флюсом,
SH — герметичного типа, можно мыть.
8: Специальный параметр: нулевой стандартный тип
Буква или цифра – особые требования.
Магнитозащищенные реле нельзя использовать в среде с такими загрязнителями, как H2S, SO2, NO2, пыль и т. д.
Очистка водой или обработка поверхности не рекомендуется после установки флюсового реле на печатной плате.
Отказ от ответственности: Спецификация предназначена только для справки. Технические характеристики могут быть изменены без предварительного уведомления.
Мы не смогли оценить всю производительность и все параметры для каждого возможного применения. Таким образом, пользователи должны иметь возможность выбирать
Подходящий продукт для собственного применения. Для герметичных реле после установки и очистки перед использованием откройте вентиляционное отверстие в корпусе. Если есть какие-либо вопросы, пожалуйста, свяжитесь с Chengyuan для получения технических услуг. Однако ответственность за определение того, какой продукт следует использовать, лежит на пользователе.
